Single Line Diagram Listrik: Fungsi dan Pentingnya

Pendahuluan

Dalam dunia kelistrikan industri, akurasi dan dokumentasi merupakan faktor penting yang menentukan keberhasilan suatu sistem distribusi tenaga listrik. Salah satu dokumen teknis yang wajib dimiliki dalam setiap instalasi listrik adalah single line diagram listrik atau sering disebut Single Line Diagram (SLD).

Meskipun terlihat sederhana, SLD memiliki peran yang sangat penting mulai dari tahap perencanaan, pengadaan, instalasi, commissioning, operasi, hingga pemeliharaan sistem kelistrikan. Tanpa adanya diagram yang jelas, proses identifikasi jalur distribusi daya, analisis gangguan, hingga pengembangan sistem dapat menjadi lebih rumit dan berisiko.

Bagi electrical engineer, teknisi listrik industri, maintenance engineer, kontraktor, konsultan kelistrikan, maupun project engineer, memahami fungsi dan pentingnya single line diagram listrik merupakan hal yang tidak dapat diabaikan.

Apa Itu Single Line Diagram Listrik?

Single Line Diagram (SLD) adalah representasi grafis sederhana dari sistem distribusi tenaga listrik yang menggambarkan hubungan antar komponen utama menggunakan satu garis untuk mewakili tiga fasa listrik.

Melalui diagram ini, engineer dapat melihat keseluruhan sistem distribusi listrik tanpa harus membaca detail wiring secara lengkap.

Fungsi Utama Single Line Diagram

Single line diagram digunakan untuk:

• Menunjukkan alur distribusi tenaga listrik.
• Mengidentifikasi sumber daya dan beban.
• Menampilkan perangkat proteksi yang digunakan.
• Menjadi acuan instalasi dan maintenance.
• Mendukung proses analisis sistem tenaga listrik.

SLD biasanya digunakan pada berbagai jenis instalasi seperti:

• Gedung komersial
• Pabrik manufaktur
• Rumah sakit
• Data center
• Sistem utilitas
• Instalasi pembangkit listrik

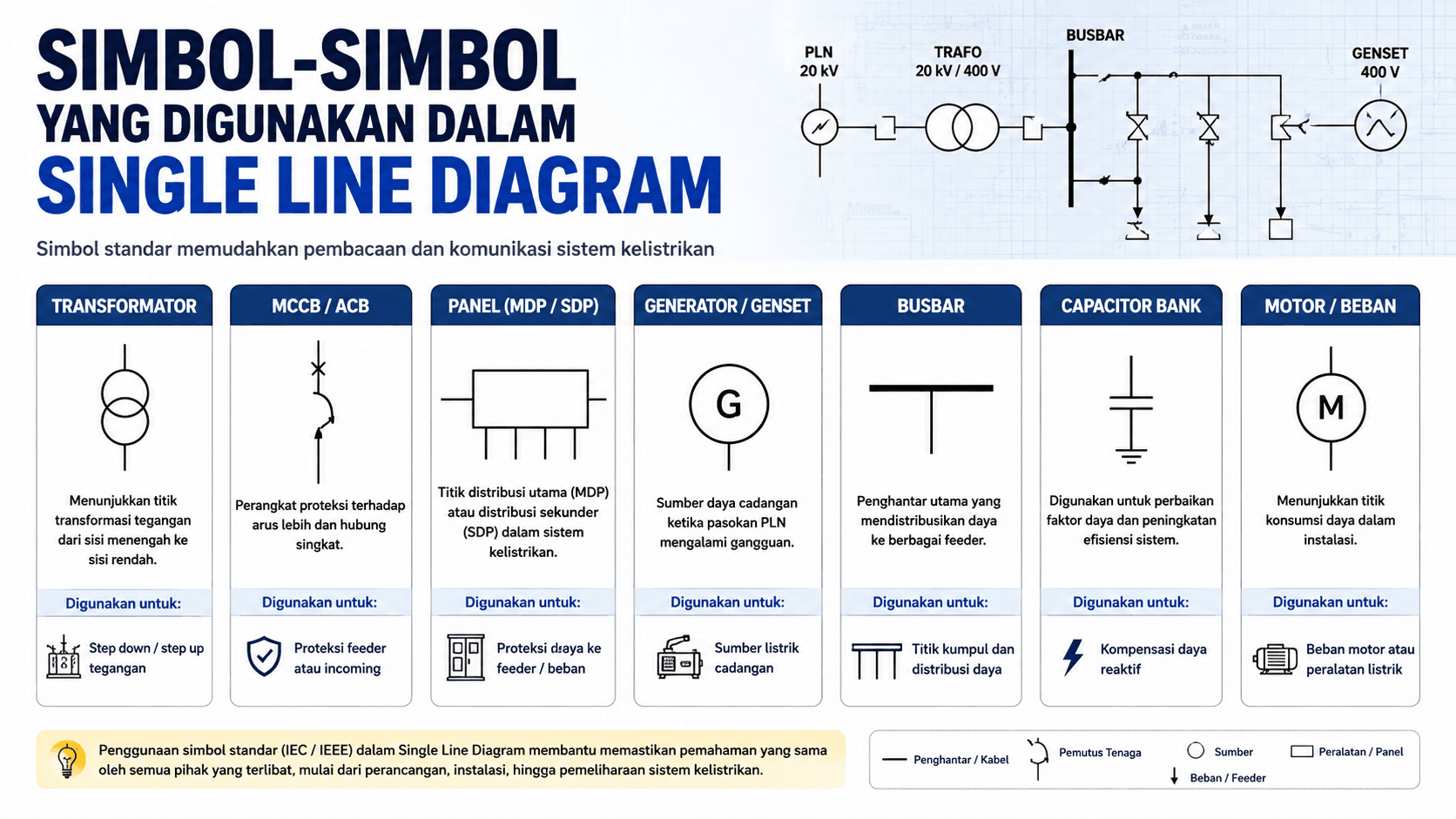

Simbol-Simbol yang Digunakan dalam Single Line Diagram

Agar mudah dipahami oleh seluruh pihak yang terlibat dalam proyek, single line diagram menggunakan simbol standar yang umum digunakan di industri.

Beberapa komponen yang biasanya ditampilkan meliputi:

Transformator

Digunakan untuk menunjukkan titik transformasi tegangan dari sisi menengah ke sisi rendah.

MCCB dan ACB

Digunakan sebagai perangkat proteksi terhadap arus lebih dan hubung singkat.

Panel MDP dan SDP

Menunjukkan titik distribusi utama dan distribusi sekunder dalam sistem kelistrikan.

Generator atau Genset

Menjadi sumber daya cadangan ketika pasokan PLN mengalami gangguan.

Busbar

Digambarkan sebagai penghantar utama yang mendistribusikan daya ke berbagai feeder.

Capacitor Bank

Digunakan untuk perbaikan faktor daya dan peningkatan efisiensi sistem.

Motor dan Beban Listrik

Menunjukkan titik konsumsi daya dalam instalasi.

Dengan standar simbol yang seragam, engineer dari berbagai disiplin dapat memahami sistem secara cepat dan akurat.

Mengapa Single Line Diagram Listrik Sangat Penting?

Menjadi Acuan Utama dalam Perancangan Sistem Listrik

Pada tahap engineering design, SLD berfungsi sebagai dasar perhitungan dan perencanaan sistem distribusi tenaga listrik.

Melalui diagram ini, engineer dapat menentukan:

• Kapasitas transformator
• Rating MCCB dan ACB
• Ukuran kabel
• Kapasitas busbar
• Pembagian beban

Tanpa SLD yang baik, risiko kesalahan desain akan meningkat dan dapat berdampak pada keselamatan maupun biaya proyek.

Mempermudah Instalasi dan Commissioning

Saat proses pemasangan panel listrik dan kabel distribusi dilakukan, teknisi menggunakan single line diagram listrik sebagai panduan utama.

Diagram ini membantu memastikan:

• Jalur distribusi sesuai desain.
• Tidak terjadi kesalahan koneksi.
• Sistem proteksi terpasang pada lokasi yang tepat.
• Pengujian commissioning berjalan lebih cepat.

Mengurangi Risiko Kesalahan Wiring

Kesalahan wiring dapat menyebabkan:

• Gangguan operasional.
• Kerusakan peralatan.
• Trip sistem proteksi.
• Risiko kebakaran listrik.

Dengan adanya SLD yang jelas, seluruh personel memiliki referensi yang sama sehingga potensi kesalahan dapat diminimalkan.

Mendukung Kepatuhan terhadap Standar Kelistrikan

Banyak proyek industri mensyaratkan dokumentasi SLD sebagai bagian dari:

• Audit internal.
• Inspeksi kelistrikan.
• Sertifikasi instalasi.
• Proses commissioning.
• Dokumentasi as-built drawing.

Karena itu, keberadaan single line diagram listrik sering menjadi salah satu persyaratan wajib dalam proyek kelistrikan.

Fungsi Single Line Diagram dalam Operasional dan Maintenance

Setelah sistem beroperasi, manfaat SLD menjadi semakin terasa terutama bagi tim maintenance.

Mempermudah Identifikasi Jalur Distribusi Daya

Ketika terjadi gangguan pada salah satu area produksi, teknisi dapat langsung menelusuri jalur distribusi melalui diagram.

Hal ini mempercepat proses identifikasi sumber masalah tanpa harus melakukan inspeksi menyeluruh.

Membantu Troubleshooting Gangguan Listrik

Beberapa gangguan yang sering dianalisis menggunakan SLD antara lain:

• Overload
• Short circuit
• Voltage drop
• Ground fault
• Ketidakseimbangan beban

Dengan memahami konfigurasi sistem melalui diagram, proses troubleshooting menjadi lebih efektif.

Mempercepat Analisis Saat Terjadi Trip atau Shutdown

Ketika MCCB atau ACB mengalami trip, engineer dapat menggunakan SLD untuk mengetahui:

• Feeder yang terdampak.
• Beban yang terhubung.
• Perangkat proteksi terkait.
• Potensi sumber gangguan.

Waktu downtime dapat ditekan secara signifikan.

Mendukung Program Preventive Maintenance

SLD memudahkan penyusunan jadwal maintenance karena seluruh aset listrik dapat dipetakan secara sistematis.

Manfaat Single Line Diagram untuk Berbagai Profesi

Electrical Engineer

Digunakan untuk desain, perhitungan, dan analisis sistem tenaga listrik.

Maintenance Engineer

Membantu troubleshooting serta perencanaan pemeliharaan.

Teknisi Listrik Industri

Menjadi panduan saat inspeksi maupun perbaikan.

Project Engineer

Digunakan untuk koordinasi instalasi dan commissioning.

Procurement Engineer

Membantu memahami kebutuhan spesifikasi material dan perangkat listrik.

Konsultan dan Kontraktor Kelistrikan

Menjadi dokumen utama dalam pelaksanaan proyek dan komunikasi teknis dengan klien.

Dengan kata lain, SLD bukan hanya dokumen engineering tetapi juga alat komunikasi yang menghubungkan seluruh stakeholder proyek.

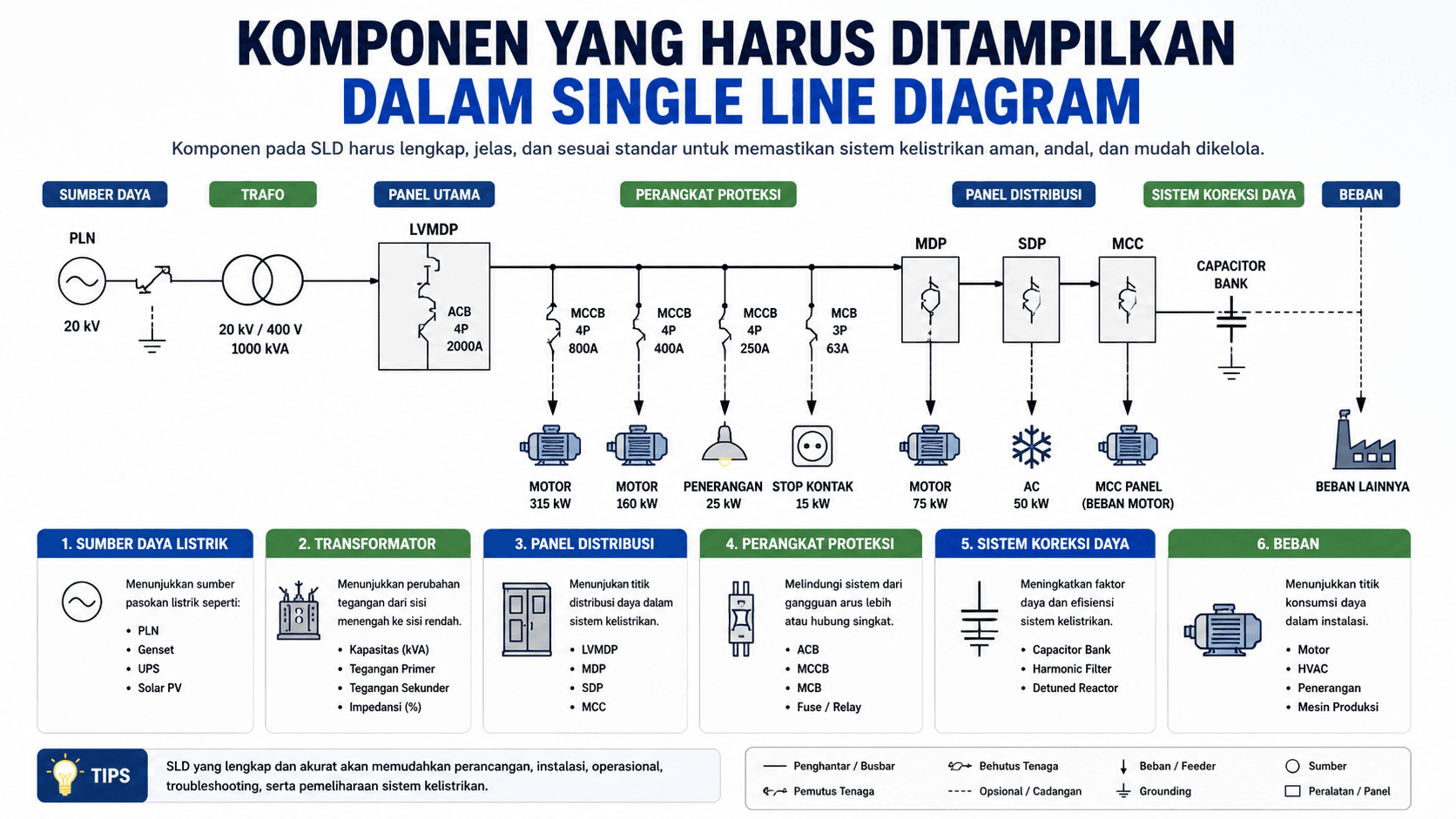

Komponen yang Harus Ditampilkan dalam Single Line Diagram

Single line diagram listrik yang baik harus memuat informasi yang lengkap dan mudah dibaca.

Sumber Daya Listrik

• PLN
• Genset
• UPS
• Solar PV

Transformator

• Kapasitas (kVA)
• Tegangan primer dan sekunder

Panel Distribusi

• LVMDP
• MDP
• SDP
• MCC

Perangkat Proteksi

• ACB
• MCCB
• MCB
• Relay proteksi

Sistem Koreksi Faktor Daya

• Capacitor bank
• Harmonic filter

Beban

• Motor
• HVAC
• Lighting
• Mesin produksi

Semakin lengkap informasi yang ditampilkan, semakin besar manfaat yang dapat diperoleh selama masa operasional sistem.

Risiko Jika Instalasi Tidak Memiliki Single Line Diagram

Masih banyak fasilitas industri yang tidak memiliki SLD terbaru atau menggunakan dokumen yang sudah tidak sesuai kondisi lapangan.

Kondisi ini dapat menimbulkan berbagai risiko.

Kesalahan Saat Maintenance

Teknisi dapat melakukan pemutusan jalur yang salah sehingga mengganggu area lain.

Waktu Downtime Lebih Lama

Proses pencarian sumber gangguan menjadi lebih sulit dan memakan waktu.

Sulit Melakukan Modifikasi Sistem

Penambahan panel atau beban baru berpotensi menyebabkan overload karena tidak ada referensi kapasitas sistem yang akurat.

Potensi Bahaya Keselamatan Kerja

Kesalahan identifikasi sumber tegangan dapat meningkatkan risiko kecelakaan kerja.

Kesulitan Saat Audit

Banyak auditor dan konsultan mensyaratkan SLD yang sesuai dengan kondisi aktual instalasi.

Contoh Penerapan Single Line Diagram pada Panel Listrik Industri

Single Line Diagram Listrik Panel LVMDP

Digunakan sebagai pusat distribusi utama yang menerima daya dari transformator atau genset.

Single Line Diagram Listrik Panel MDP

Menunjukkan distribusi daya dari LVMDP menuju area produksi atau bangunan tertentu.

Single Line Diagram Listrik ATS-AMF

Menggambarkan perpindahan sumber daya antara PLN dan genset secara otomatis.

Single Line Diagram Listrik Capacitor Bank

Menunjukkan koneksi sistem koreksi faktor daya terhadap busbar utama.

Single Line Diagram Listrik MCC

Digunakan untuk mengontrol dan melindungi motor-motor industri.

Setiap jenis panel memerlukan diagram yang akurat agar proses instalasi dan operasional berjalan sesuai desain.

Tips Membuat Single Line Diagram yang Baik dan Sesuai Standar

Gunakan Simbol Standar IEC atau IEEE

Standarisasi simbol memudahkan pembacaan oleh semua pihak.

Cantumkan Rating Peralatan

Informasi seperti:

• Arus nominal
• Kapasitas kVA
• Tegangan kerja
• Kapasitas busbar

harus dicantumkan secara jelas.

Berikan Label yang Konsisten

Penamaan panel, feeder, dan beban harus seragam.

Perbarui Setelah Modifikasi Sistem

Setiap perubahan instalasi wajib diikuti pembaruan dokumen SLD.

Simpan dalam Format Digital dan Hardcopy

Penyimpanan ganda membantu memastikan dokumen tetap tersedia saat dibutuhkan.

Kesimpulan

Single line diagram listrik merupakan salah satu dokumen paling penting dalam sistem distribusi tenaga listrik. Diagram ini menjadi dasar dalam proses desain, pengadaan, instalasi, commissioning, operasi, troubleshooting, hingga maintenance.

Dengan memiliki SLD yang lengkap dan selalu diperbarui, perusahaan dapat meningkatkan keselamatan kerja, mempercepat penanganan gangguan, mengurangi downtime, serta memastikan sistem kelistrikan beroperasi secara efisien dan andal.

Bagi industri yang mengandalkan kontinuitas pasokan listrik, single line diagram listrik bukan sekadar dokumen administratif, melainkan aset teknis yang memiliki nilai strategis dalam menjaga keandalan operasional.
