MCB: Cara Kerja, dan Perbedaan Kurva Tipe B, C, D

Listrik menggerakkan hampir seluruh operasional industri dan bangunan komersial modern. Namun, arus listrik juga membawa risiko bahaya yang sangat besar jika pengelola gedung tidak mengendalikannya dengan sistem keamanan yang tepat. Kami selalu menekankan pentingnya satu komponen krusial dalam instalasi kelistrikan pabrik atau gedung: MCB atau Miniature Circuit Breaker.

Banyak pengelola fasilitas hanya menyadari keberadaan alat ini ketika listrik mendadak padam. Padahal, peranan komponen ini jauh lebih vital daripada sekadar sakelar on/off. Pemahaman yang keliru mengenai MCB sering kali membuat teknisi memilih spesifikasi yang salah. Kesalahan pemilihan ini pada akhirnya membahayakan aset properti dan keselamatan pekerja.

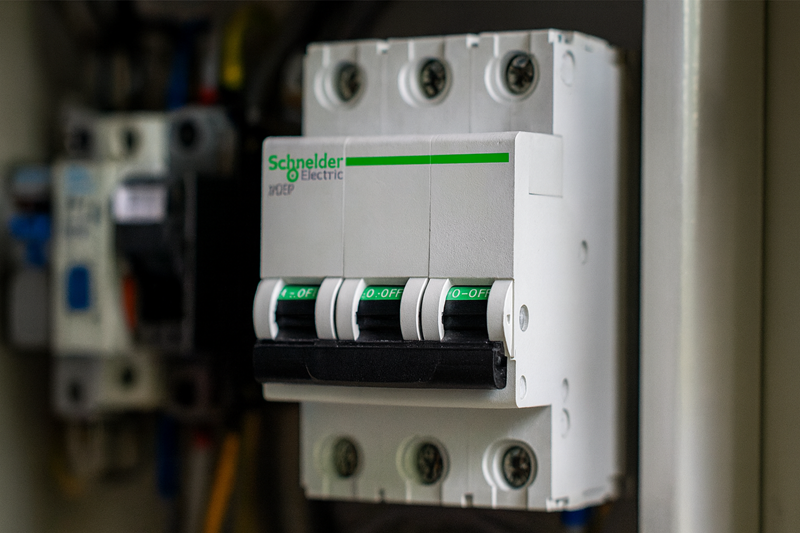

Apa Itu MCB (Miniature Circuit Breaker)?

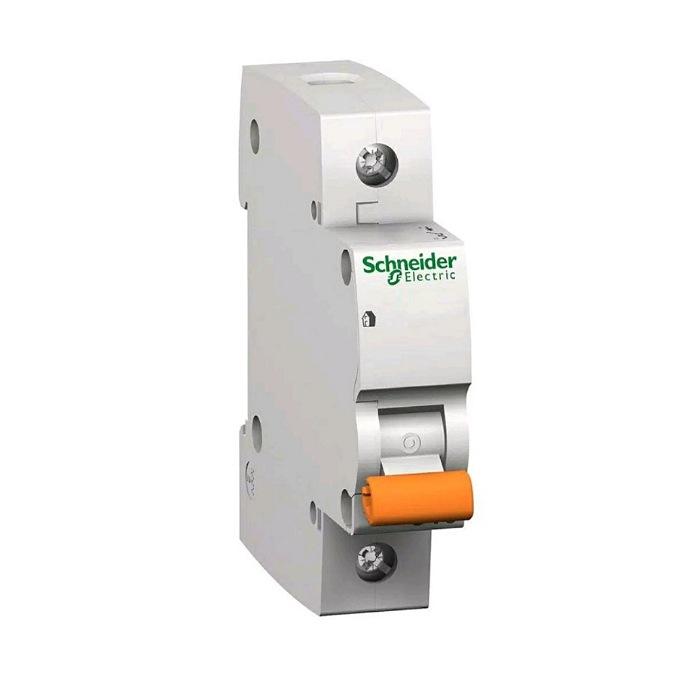

Secara teknis, MCB (Miniature Circuit Breaker) merupakan alat pengaman listrik elektromekanis. Alat ini memutuskan aliran arus listrik secara otomatis ketika sistem mendeteksi anomali pada jaringan. Anomali ini umumnya merujuk pada kondisi kelebihan beban arus (overload) atau peristiwa korsleting (hubung-singkat).

Sistem kelistrikan lawas pada dekade sebelumnya masih mengandalkan sekering lebur (fuse). Kelemahan utama sekering lebur muncul ketika alat ini bekerja memutus arus; komponen kawat di dalamnya hancur sehingga teknisi harus membuang dan menggantinya dengan unit baru. MCB menawarkan solusi yang jauh lebih cerdas dan praktis. Saat sistem mengalami gangguan, tuas MCB hanya turun (trip). Operator cukup menaikkan tuasnya kembali ke posisi semula setelah tim maintenance menemukan dan memperbaiki penyebab korsleting.

---

Fungsi Utama MCB dalam Instalasi Listrik

Kehadiran MCB di dalam panel listrik (Distribution Board) memainkan dua peran utama yang sangat krusial. Komponen sakelar pemutus biasa tidak memiliki kemampuan untuk menggantikan dua fungsi perlindungan ini.

Melindungi Instalasi Kabel dari Risiko Kebakaran

Setiap kabel listrik membawa batas toleransi maksimal dalam menghantarkan arus, atau sering teknisi sebut sebagai Kapasitas Hantar Arus (KHA). Ketika fasilitas operasional menyalakan terlalu banyak mesin secara bersamaan, tarikan arus akan melonjak melewati kapasitas maksimal kabel tersebut.

Kondisi ini memicu panas berlebih pada kawat tembaga di dalam kabel. Jika sistem pengaman tidak merespons, suhu panas ini akan melelehkan lapisan isolator pembungkus kabel dan memicu percikan api. MCB mencegah bencana kebakaran ini terjadi. Komponen bimetal di dalam MCB merespons suhu panas berlebih tersebut dengan melengkung, lalu secara otomatis pelatuk mekanis memutus aliran listrik sebelum kabel sempat meleleh.

Memutus Arus Otomatis Saat Korsleting

Korsleting terjadi ketika kabel fasa bersentuhan langsung dengan kabel netral tanpa melewati alat elektronik atau beban listrik. Kondisi abnormal ini menciptakan arus kejut yang sangat masif dan terjadi seketika.

Untuk menangani masalah ekstrem ini, produsen melengkapi MCB dengan komponen trip magnetik berupa kumparan (solenoid). Saat arus melonjak ribuan kali lipat akibat korsleting, kumparan langsung menghasilkan gaya magnet yang sangat kuat. Gaya magnet ini menarik komponen mekanis di dalamnya, membuat tuas MCB turun seketika, dan menghentikan aliran listrik secepat kilat.

---

Memahami Jenis-Jenis MCB Berdasarkan Kurva Pemicu

Banyak orang sering melupakan fakta penting: pabrikan memproduksi MCB dengan spesifikasi kurva yang berbeda-beda. Selain melihat batasan Ampere (seperti 10A, 20A, atau 50A), panel maker profesional juga mengklasifikasikan berdasarkan trip curve atau kurva pemicunya.

Mesin-mesin besar, terutama yang mengandalkan motor listrik, menarik arus listrik yang sangat tinggi (inrush current) saat operator pertama kali menghidupkannya. Jika Anda mengaplikasikan kurva yang salah, sistem listrik akan terus-menerus trip saat mesin start, meskipun secara teori kapasitas daya utama Anda mencukupi. Berikut adalah tiga tipe utama:

Tipe B (Sensitif dan Cepat)

Pabrikan mendesain tipe B untuk merespons gangguan dengan sangat sensitif. Alat ini akan memutus sirkuit ketika mendeteksi lonjakan arus sebesar 3 hingga 5 kali lipat dari beban nominalnya.

Meskipun kami berfokus secara eksklusif pada pengerjaan kelistrikan sektor komersial dan industri, kami tetap perlu membahas tipe ini sebagai perbandingan. Tipe B sangat cocok untuk instalasi lampu penerangan skala kecil atau sirkuit elektronik dasar. Lingkungan ini jarang mengoperasikan alat yang memicu lonjakan arus ekstrem, sehingga batas toleransi yang rendah memberikan perlindungan paling responsif.

Tipe C (Toleransi Sedang untuk Komersial)

Tipe C memberikan sedikit kelonggaran waktu bagi lonjakan arus awal. MCB ini baru akan memutus arus jika lonjakan mencapai 5 hingga 10 kali lipat dari batas nominal.

Kami sangat merekomendasikan tipe ini untuk lingkungan perkantoran, bangunan komersial, atau sirkuit yang melayani perangkat bermotor kecil seperti AC sentral, kipas exhaust industri, dan pompa air. Kompresor AC membutuhkan tarikan daya awal yang besar selama beberapa detik sebelum kembali stabil. Tipe C sanggup menahan lonjakan sesaat ini tanpa menjatuhkan tuas, namun tetap responsif menindak korsleting sejati.

Tipe D (Tahan Banting untuk Industri Berat)

Tipe D merupakan varian yang paling tangguh menghadapi lonjakan arus ekstrem. MCB ini sanggup menahan arus awal hingga 10 sampai 20 kali lipat dari kapasitas nominalnya sebelum tuasnya turun.

Kami secara khusus mengaplikasikan tipe ini untuk merancang panel pada proyek industri, pabrik manufaktur, atau fasilitas medis yang memiliki peralatan berat. Mesin las, motor penggerak industri, transformator (trafo), dan mesin X-ray wajib menggunakan pengamanan tipe D. Mesin skala pabrik selalu menghasilkan inrush current yang luar biasa tinggi. Menggunakan tipe B atau C pada jalur mesin las hanya akan menghambat produktivitas, karena listrik akan selalu padam setiap kali operator menyalakan mesin.

---

Kesimpulan

Dengan memahami cara kerja bimetal, sistem magnetik, serta jenis kurva pemicu dari MCB, Anda kini memiliki bekal untuk merencanakan keamanan instalasi listrik secara matang. Memilih tipe yang tepat tidak hanya mencegah gangguan operasional akibat listrik trip tanpa alasan, tetapi juga menjadikan komponen ini sebagai benteng utama yang melindungi aset komersial dan industri Anda dari bahaya kebakaran.
