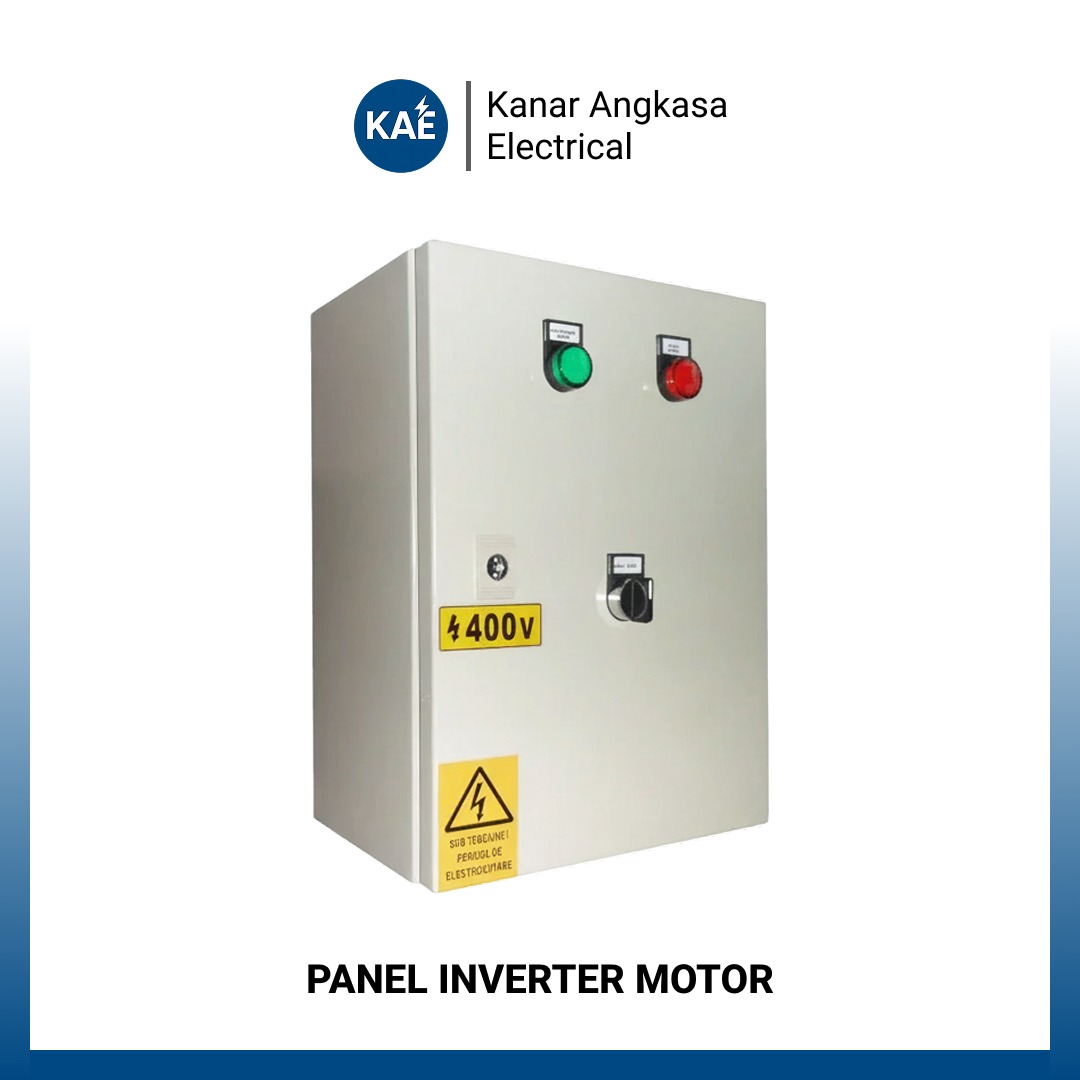

Panel Inverter Motor / VSD

Deskripsi

Panel Inverter Motor atau Variable Speed Drive (VSD) / Variable Frequency Drive (VFD) Panel adalah sistem kontrol motor listrik mutakhir yang berfungsi untuk mengatur kecepatan putaran (RPM), akselerasi, deselerasi, dan torsi motor induksi AC 3-phase. Panel ini bekerja dengan mengonversi tegangan AC masuk menjadi DC, lalu mengubahnya kembali menjadi tegangan AC dengan frekuensi dan voltase yang dapat disesuaikan secara presisi (0 – 50/60 Hz atau lebih) menggunakan teknologi Pulse Width Modulation (PWM).

Penggunaan Panel VSD memberikan efisiensi energi yang sangat tinggi, terutama pada aplikasi beban variabel seperti pompa sentrifugal dan fan/blower, di mana penurunan kecepatan motor sedikit saja dapat menghemat konsumsi daya listrik secara signifikan (sesuai Affinity Laws). Selain menghemat tagihan listrik, panel ini memberikan fitur soft start/soft stop yang sangat halus, mengeliminasi lonjakan arus awal (inrush current), serta meredam hentakan mekanis (water hammer pada pipa atau kejutan pada girboks) sehingga memperpanjang umur pakai mesin dan jaringan kelistrikan industri.

Kapasitas dan Pengaplikasian Industri

Pilihan kapasitas inverter disesuaikan dengan daya nominal motor (kW/HP) serta jenis kategori bebannya (Normal Duty untuk beban kuadratis seperti fan/pompa atau Heavy Duty untuk beban torsi konstan):

• Kapasitas 0.75 kW hingga 7.5 kW (~1 HP – 10 HP): Sangat ideal untuk kontrol kecepatan conveyor pembawa produk, pompa booster air gedung, blower AHU/HVAC, mixer F&B, serta mesin cetak/kemasan skala kecil hingga menengah.
• Kapasitas 11 kW hingga 37 kW (~15 HP – 50 HP): Dirancang untuk operasional kompresor angin screw, pompa distribusi chiller, fan exhaust pabrik, mesin extruder plastik, serta agitator tangki kimia.
• Kapasitas 45 kW hingga 110 kW (~60 HP – 150 HP): Digunakan pada sistem pendorong air industri skala besar, fan induced draft (ID Fan/FD Fan) pada boiler, mesin penggiling (crusher/mill), crane/hoist pengangkat beban, dan lini manufaktur berat.
• Kapasitas 132 kW hingga 315+ kW (~180 HP – 400+ HP): Diperuntukkan bagi mesin industri manufaktur berat, pompa pengolahan air limbah skala kota (WWTP), blower tungku peleburan, mesin slurry pertambangan, dan fasilitas semen/baja.

Spesifikasi Teknis Standar

Panel dirancang untuk bekerja pada tegangan masukan 380V / 400V / 415V AC (3-Phase, 50 Hz). Modul VSD/VFD utama menggunakan brand ternama bersertifikat yang dilengkapi tampilan Keypad Digital / HMI di pintu panel untuk pengaturan RPM, pemantauan arus, serta pembacaan fault code. Sistem kontrol dapat dioperasikan secara manual (potensiometer/push button) maupun otomatis terintegrasi dengan PLC/SCADA melalui protokol komunikasi industri (Modbus RTU, Profibus, atau Ethernet/IP).

Untuk menjaga kestabilan dan usia pakai komponen elektronik VSD, selungkup panel dilengkapi dengan AC Reactor / DC Choke (untuk meredam harmonisa arus), EMI/RFI Filter, Braking Resistor (opsional untuk penghentian beban cepat), serta sistem pendinginan kabinet berdaya tinggi (Exhaust Fan + Thermostat). Seluruh rangkaian dirakit dalam box panel plat SPHC 1.8mm – 2.0mm ber-finishing powder coating tahan korosi dalam pilihan wall-mounting atau free-standing berproteksi IP41 hingga IP54.
