Mengenal Panel Listrik: Fungsi dan Komponen Pentingnya

Dalam kehidupan modern, listrik telah menjadi salah satu kebutuhan primer yang tidak bisa dilepaskan dari aktivitas sehari-hari. Mulai dari menyalakan lampu di rumah tangga hingga menggerakkan mesin-mesin raksasa di kawasan industri, semuanya bergantung pada pasokan energi listrik yang stabil. Namun, pernahkah Anda membayangkan bagaimana aliran listrik yang begitu besar dari gardu utama bisa disalurkan dengan aman ke setiap sakelar dan stop kontak?

Di sinilah peran sebuah perangkat vital yang sering kali luput dari perhatian kita, yaitu panel listrik. Panel listrik ibarat jantung atau otak dari sebuah sistem kelistrikan pada suatu bangunan. Tanpanya, aliran listrik tidak akan bisa dikendalikan dan akan sangat membahayakan nyawa serta properti. Artikel ini akan membahas secara tuntas mengenai apa itu panel listrik, fungsi utamanya, dan komponen-komponen penting yang menyusunnya.

Apa Itu Panel Listrik?

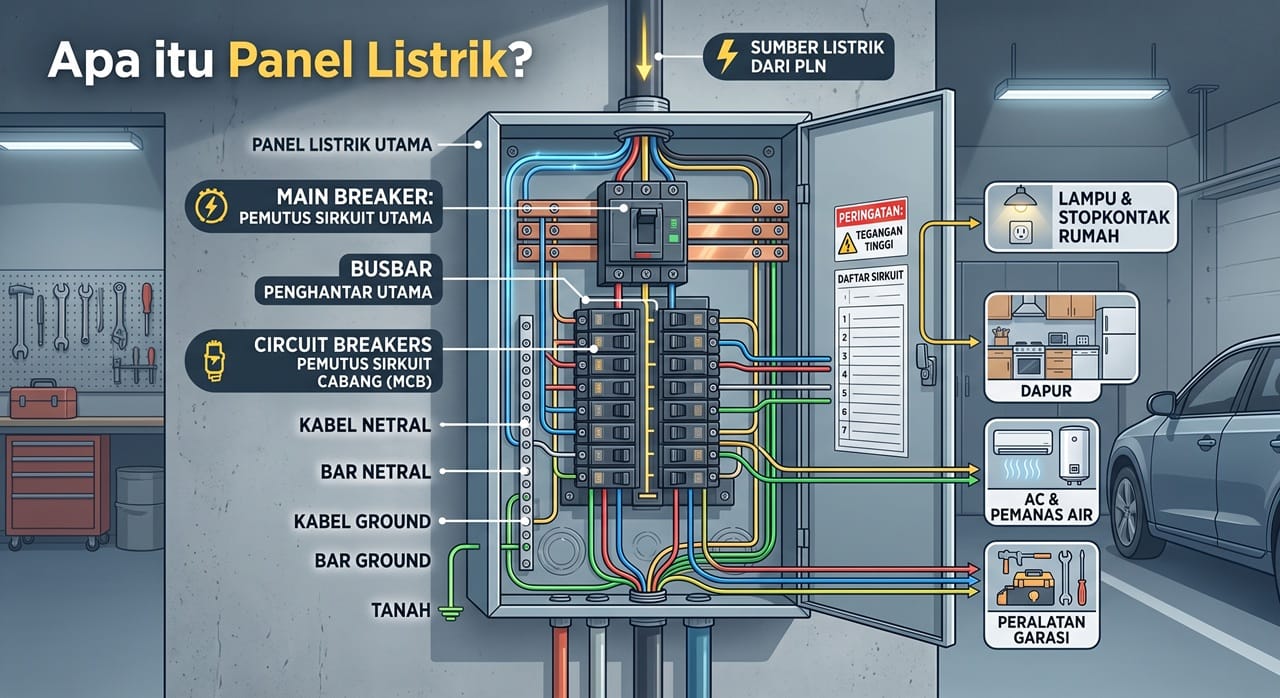

Secara sederhana, panel listrik adalah sebuah perangkat atau kotak hubung yang berfungsi untuk mengatur, membagi, dan mendistribusikan aliran energi listrik dari sumber utama (seperti jaringan PLN atau generator) menuju ke berbagai titik beban atau peralatan listrik lainnya.

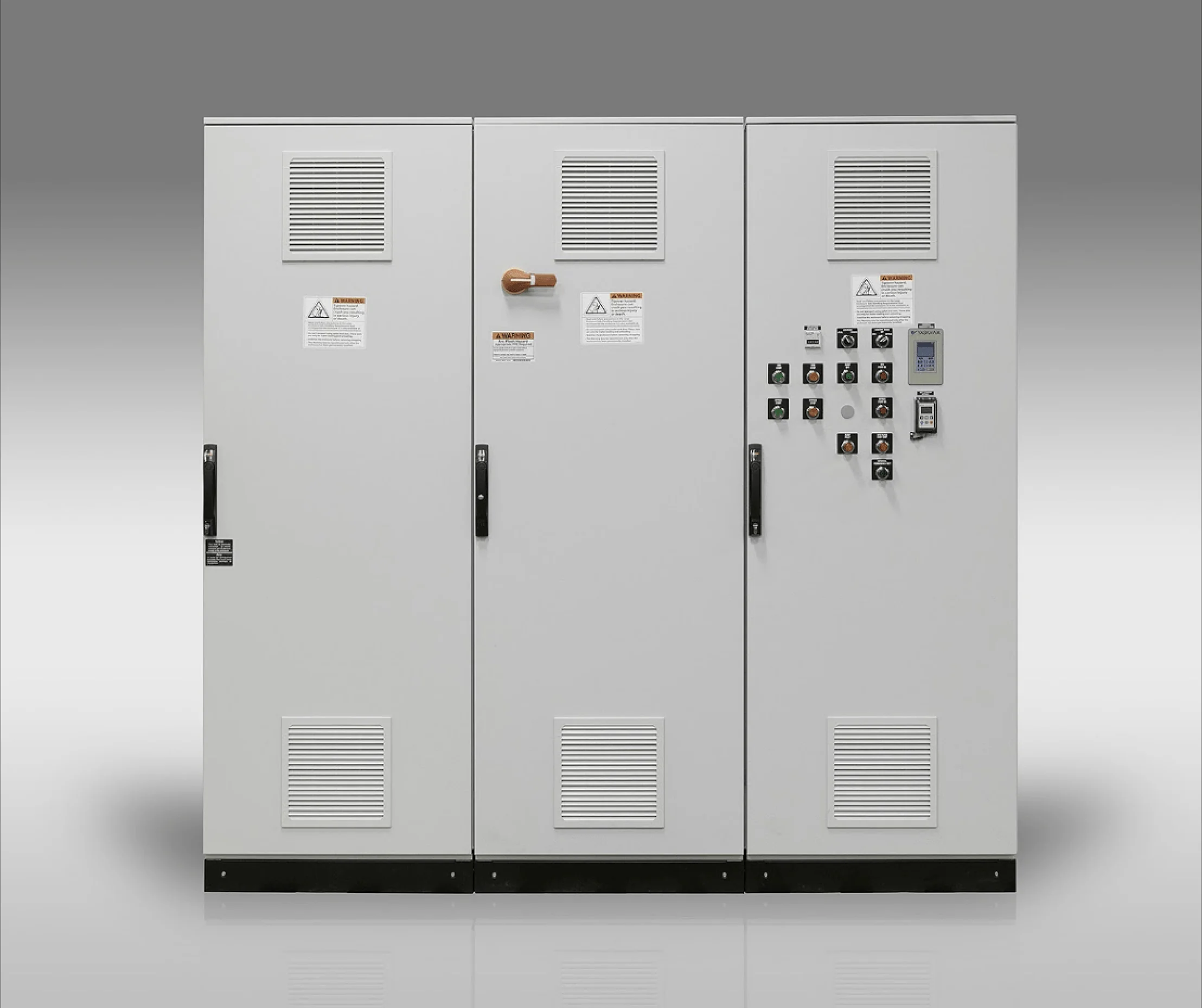

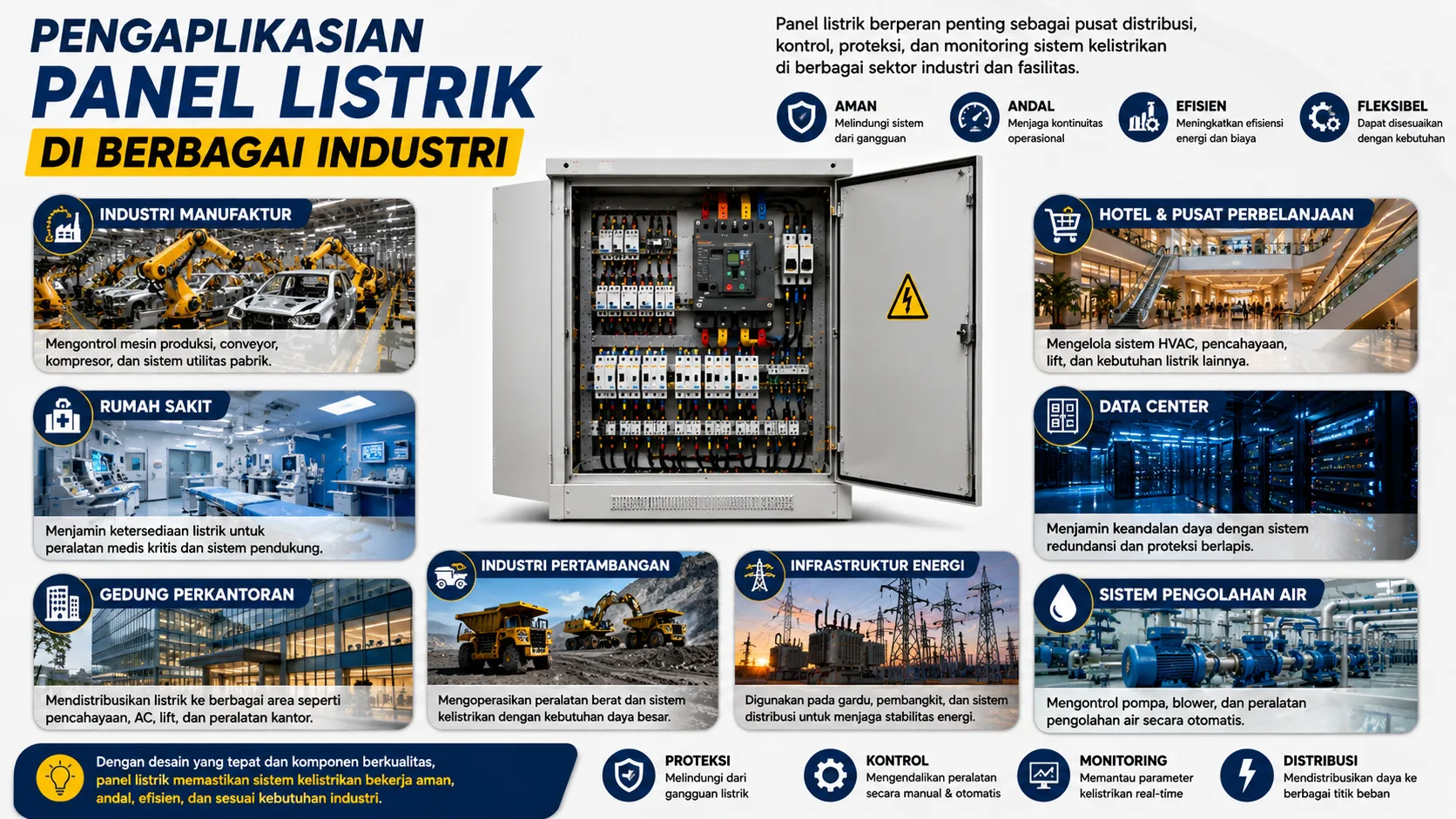

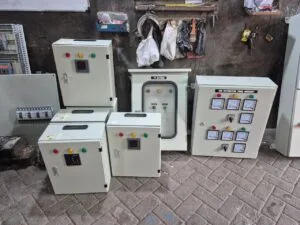

Dalam skala kecil seperti rumah tinggal, panel listrik biasanya berbentuk kotak kecil yang berisi deretan sakelar sekering atau MCB (Miniature Circuit Breaker). Sedangkan pada skala besar seperti gedung bertingkat, rumah sakit, atau pabrik, panel listrik bisa berupa lemari logam berukuran masif yang berisi ratusan kabel, komponen kontrol canggih, dan pemutus sirkuit berkapasitas tinggi. Tujuan utama dari perangkat ini adalah untuk memastikan bahwa listrik dapat digunakan secara terorganisir, efisien, dan yang paling penting, aman dari risiko korsleting maupun kebakaran.

---

Fungsi Utama Panel Listrik

Keberadaan panel listrik dalam suatu instalasi bangunan memiliki peran yang sangat krusial. Secara umum, perangkat ini memiliki tiga fungsi utama, yaitu:

1. Distribusi Daya

Fungsi pertama dan yang paling mendasar adalah untuk menyalurkan atau mendistribusikan listrik ke berbagai area atau perangkat secara merata dan proporsional. Panel listrik akan memecah aliran listrik dari kabel utama yang berkapasitas besar menjadi beberapa sirkuit cabang (sub-circuit) yang lebih kecil. Misalnya, dalam sebuah rumah, panel akan memisahkan sirkuit untuk lampu, stop kontak ruang tamu, AC, dan pompa air. Pemisahan ini memastikan setiap peralatan mendapatkan pasokan daya yang sesuai dengan kebutuhannya tanpa saling mengganggu.

2. Pengaman Sistem Kelistrikan

Listrik menyimpan potensi bahaya yang sangat besar jika tidak dikelola dengan benar. Panel listrik berfungsi sebagai benteng pertahanan utama untuk melindungi seluruh instalasi dari berbagai gangguan, terutama beban lebih (overload) dan hubung singkat (korsleting). Ketika terjadi lonjakan arus listrik yang melebihi kapasitas kabel atau ada kabel yang bersentuhan secara tidak normal, komponen pengaman di dalam panel akan secara otomatis memutus aliran listrik. Hal ini sangat krusial untuk mencegah kerusakan fatal pada peralatan elektronik dan meminimalisir risiko terjadinya kebakaran hebat.

3. Pusat Kontrol dan Perawatan

Dengan adanya panel listrik, pengelolaan kelistrikan di suatu bangunan menjadi jauh lebih mudah. Panel ini berfungsi sebagai pusat kontrol utama yang memudahkan teknisi atau pemilik bangunan untuk melakukan perawatan, inspeksi, dan perbaikan. Jika terjadi kerusakan pada salah satu area bangunan, teknisi hanya perlu mematikan aliran listrik pada sirkuit area tersebut melalui panel, tanpa harus memadamkan seluruh listrik di bangunan. Hal ini membuat proses troubleshooting menjadi jauh lebih aman, cepat, dan efisien.

---

Komponen Penting dalam Panel Listrik

Untuk dapat menjalankan fungsi distribusi, pengamanan, dan kontrol tersebut, sebuah panel listrik tersusun dari berbagai komponen kelistrikan yang bekerja secara berkesinambungan. Berikut adalah tiga komponen utama yang wajib ada dalam sebuah panel listrik:

1. MCB (Miniature Circuit Breaker) dan MCCB (Molded Case Circuit Breaker)

Komponen ini adalah pahlawan tanpa tanda jasa dalam sistem kelistrikan Anda. MCB dan MCCB berfungsi sebagai pemutus sirkuit secara otomatis ketika terjadi gangguan listrik (korsleting atau kelebihan beban).

• MCB biasanya digunakan untuk instalasi listrik dengan arus yang relatif kecil, seperti di rumah tangga atau penerangan gedung.
• MCCB memiliki fungsi yang sama, namun dirancang untuk menahan dan memutus arus listrik yang jauh lebih besar, sehingga sering ditemukan pada panel utama (Main Distribution Panel) di pabrik atau gedung komersial.

2. Busbar

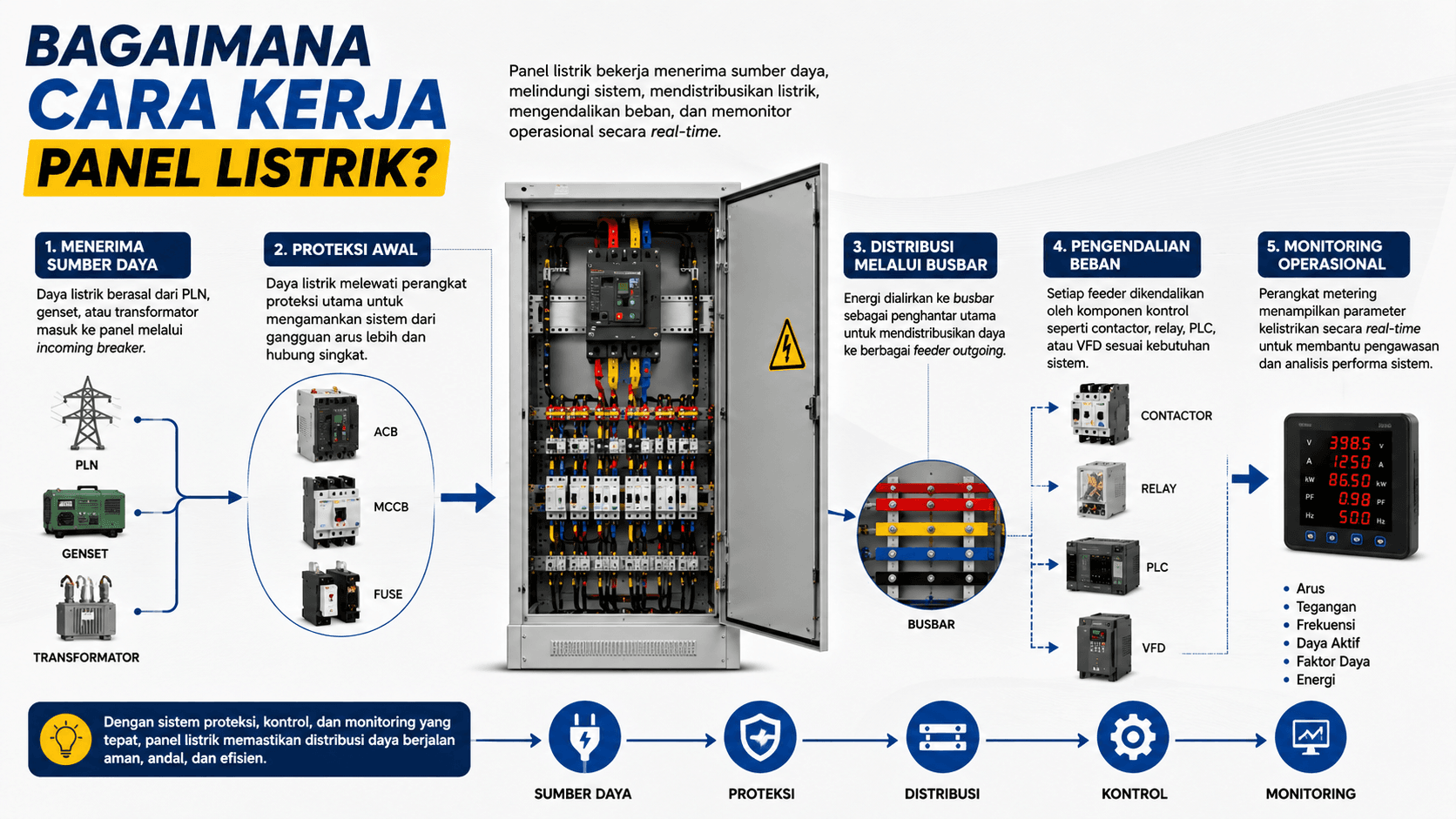

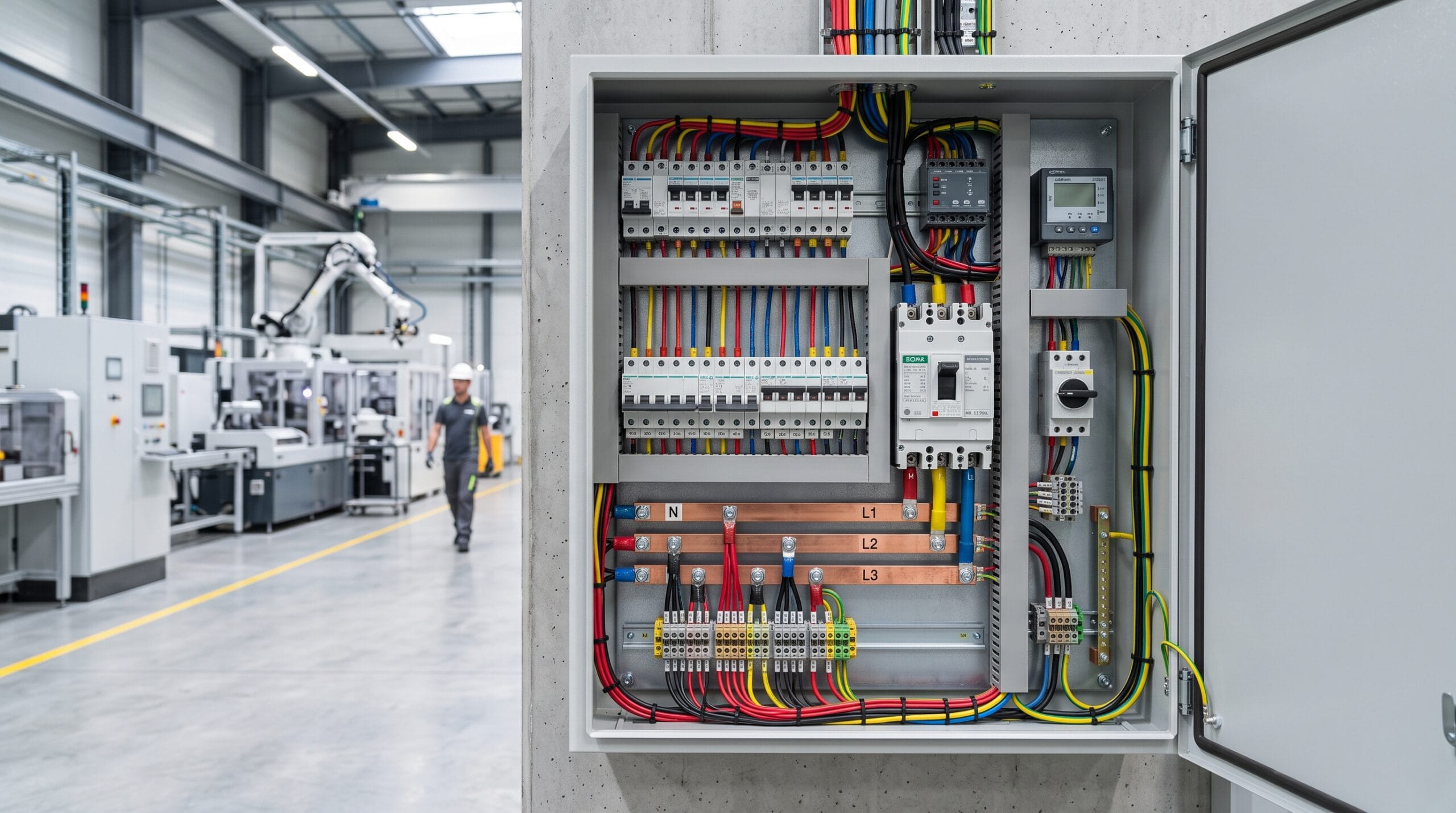

Jika Anda melihat ke bagian dalam panel listrik yang besar, Anda akan menemukan pelat atau batangan logam yang tebal. Logam ini disebut Busbar. Busbar terbuat dari tembaga atau aluminium dan berfungsi sebagai konduktor atau batang penghantar utama arus listrik di dalam panel. Aliran listrik dari sumber utama akan masuk terlebih dahulu ke busbar, yang kemudian bertugas mendistribusikan arus tersebut ke rangkaian pemutus sirkuit (seperti MCB/MCCB) sebelum akhirnya disalurkan ke berbagai ruangan atau mesin. Busbar dipilih karena mampu menghantarkan arus listrik yang sangat besar dengan tingkat kehilangan daya (suhu panas) yang minim dibandingkan menggunakan kabel biasa.

3. Box Panel

Semua komponen kelistrikan yang sensitif dan berbahaya tersebut membutuhkan tempat perlindungan. Box Panel adalah rumah atau pelindung fisik luar dari seluruh komponen kelistrikan. Terbuat dari material logam (seperti plat besi atau stainless steel) maupun plastik polikarbonat khusus, box panel dirancang untuk melindungi komponen dari gangguan eksternal. Mulai dari debu, kotoran, cipratan air, benturan fisik, hingga mencegah manusia atau hewan peliharaan dari bahaya tersengat listrik secara tidak sengaja. Box panel yang baik biasanya dilengkapi dengan kunci keamanan dan memiliki standar proteksi tertentu (seperti IP rating) sesuai dengan lokasi penempatannya, baik di dalam ruangan (indoor) maupun luar ruangan (outdoor).

---

Kesimpulan

Panel listrik bukanlah sekadar kotak besi yang menempel di dinding. Ia adalah sistem sentral yang menjamin bahwa listrik yang mengalir ke properti Anda dapat digunakan dengan efektif, efisien, dan aman. Memahami fungsi distribusi, pengamanan, dan kontrol, serta mengenali komponen-komponen utamanya seperti MCB, Busbar, dan Box Panel, akan membantu Anda lebih sadar akan pentingnya menjaga kondisi kelistrikan. Pastikan instalasi kelistrikan Anda selalu dirawat dan dikerjakan oleh teknisi ahli agar terhindar dari hal-hal yang tidak diinginkan.
