Panel Hydrant Pump

Deskripsi

Panel Hydrant Pump adalah sistem kontrol kelistrikan khusus yang dirancang untuk mengendalikan dan memproteksi rangkaian sistem pompa pemadam kebakaran (Fire Fighting System) sesuai standar proteksi kebakaran (NFPA 20 / Standar SNI). Panel ini mengintegrasikan pengoperasian tiga jenis pompa pemadam dalam satu kesatuan sistem otomatis, yaitu Jockey Pump (pemelihara tekanan stabil pada jaringan pipa), Electric Fire Pump (pompa utama bertenaga listrik saat terjadi kebakaran), dan Diesel Fire Pump (pompa cadangan bertenaga mesin diesel yang otomatis aktif saat pasokan listrik padam).

Sistem Panel Hydrant Pump bekerja berdasarkan pembacaan Pressure Switch pada header pipa hydrant. Ketika terjadi penurunan tekanan akibat dibukanya pilar hydrant atau sistem sprinkler, Jockey Pump akan menyala secara otomatis. Jika tekanan terus merosot akibat kebocoran besar atau aktivitas pemadaman nyata, panel akan memerintahkan Electric Fire Pump untuk menyala. Apabila listrik PLN dalam keadaan mati, modul otomatis akan mengeksekusi cranking otomatis pada mesin Diesel Fire Pump. Khusus untuk pompa utama (Electric & Diesel Pump), penghentian operasional (Stop) umumnya diset secara Manual sesuai regulasi keselamatan untuk memastikan pasokan air pemadaman tidak terputus di tengah darurat.

Kapasitas dan Pengaplikasian Industri

Konfigurasi dan kapasitas breaker/starter pada Panel Hydrant Pump dirancang sesuai dengan laju aliran air (flow rate dalam GPM) serta tekanan kerja (head/pressure dalam Bar) yang dipersyaratkan pada bangunan:

• Kapasitas Pompa Listrik 11 kW hingga 37 kW (~15 HP – 50 HP) / Flow ~250 – 500 GPM: Sangat cocok untuk proteksi kebakaran pada gedung perkantoran skala kecil hingga menengah, ruko terpadu, gudang penyimpanan lokal, hotel bintang dua/tiga, dan rumah sakit tipe C/D.
• Kapasitas Pompa Listrik 45 kW hingga 90 kW (~60 HP – 120 HP) / Flow ~500 – 1.000 GPM: Dirancang untuk proteksi standar gedung bertingkat tinggi (high-rise building), pusat perbelanjaan (mall), kompleks industri F&B, manufaktur tekstil, dan apartemen.
• Kapasitas Pompa Listrik 110 kW hingga 250+ kW (~150 HP – 340+ HP) / Flow >1.000 – 2.500+ GPM: Diperuntukkan bagi fasilitas berisiko kebakaran tinggi (high hazard zone) seperti pabrik kimia, kilang minyak & gas, gudang bahan berbahaya (B3), kawasan industri terpadu, dan bandar udara.

Spesifikasi Teknis Standar

Panel dirancang untuk bekerja pada tegangan 380V / 400V AC (3-Phase, 50 Hz) untuk Electric Pump & Jockey Pump, serta tegangan kontrol 12V DC / 24V DC (Batteries) untuk modul starter Diesel Pump. Metode pengasutan Electric Fire Pump dapat menggunakan sistem Star-Delta, Soft Starter, atau DOL (untuk kapasitas kecil), sedangkan Jockey Pump menggunakan metode DOL.

Fitur keamanan dan kontrol mencakup:

• Modul Pengisi Baterai Otomatis (Automatic Battery Charger): Menjaga kondisi aki Diesel Pump selalu terisi penuh (float charging).
• Sistem Peringatan & Alarm: Dilengkapi Sirene/Buzzer serta lampu indikator untuk Low Water Level, Pump Running, Power Failure, dan Phase Reversal/Loss.
• Relay Proteksi: Memakai Phase Failure Relay (PFR) dan pemutus arus berkapasitas pemutusan tinggi (High Breaking Capacity Breaker).

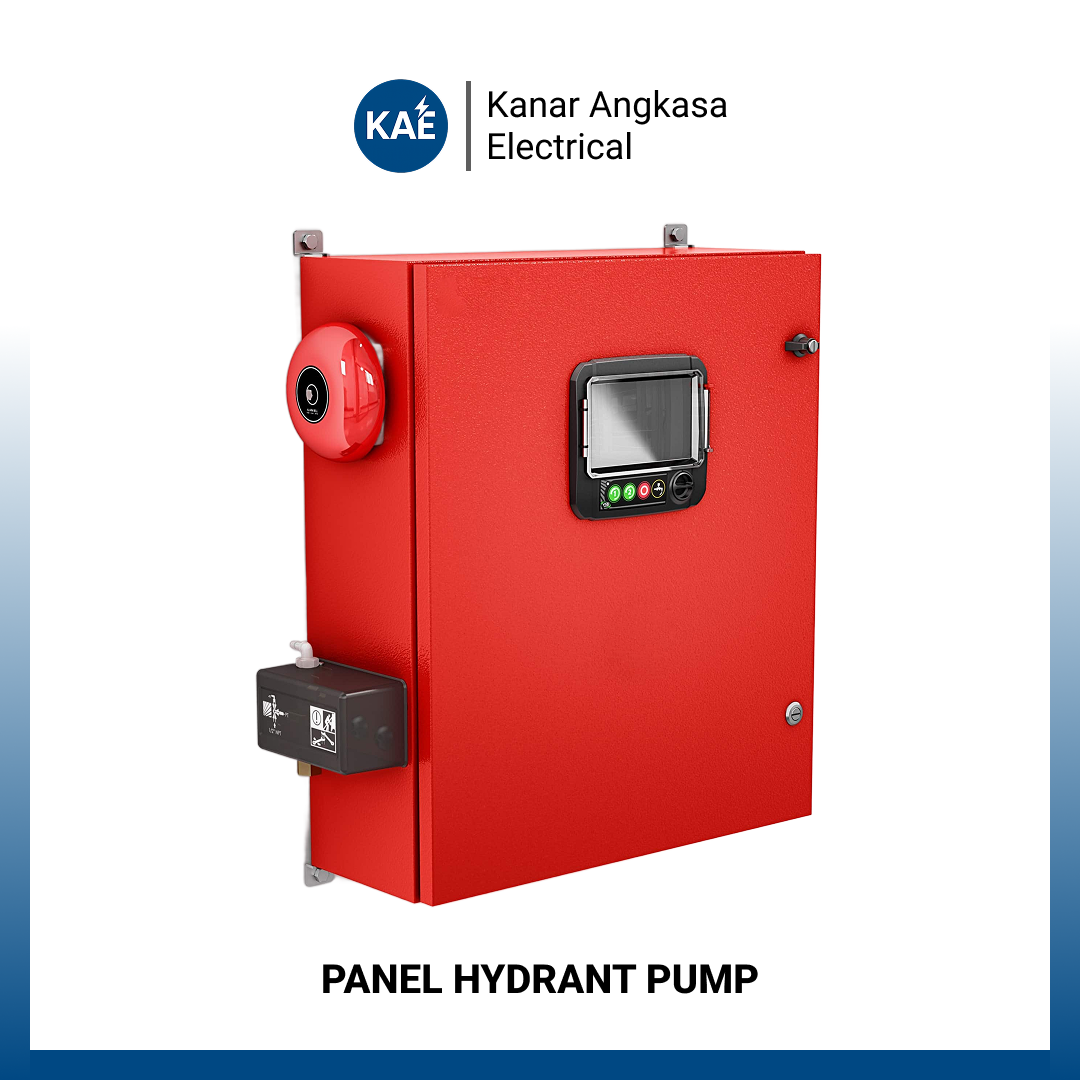

Seluruh rangkaian dirakit dalam selungkup box panel standar keselamatan berwarna merah khas pemadam kebakaran (Fire Red Finishing) dari plat baja SPHC 1.8mm – 2.0mm powder coating tahan panas, tersedia dalam opsi free-standing atau wall-mounting berproteksi IP41 hingga IP54.
