Deskripsi

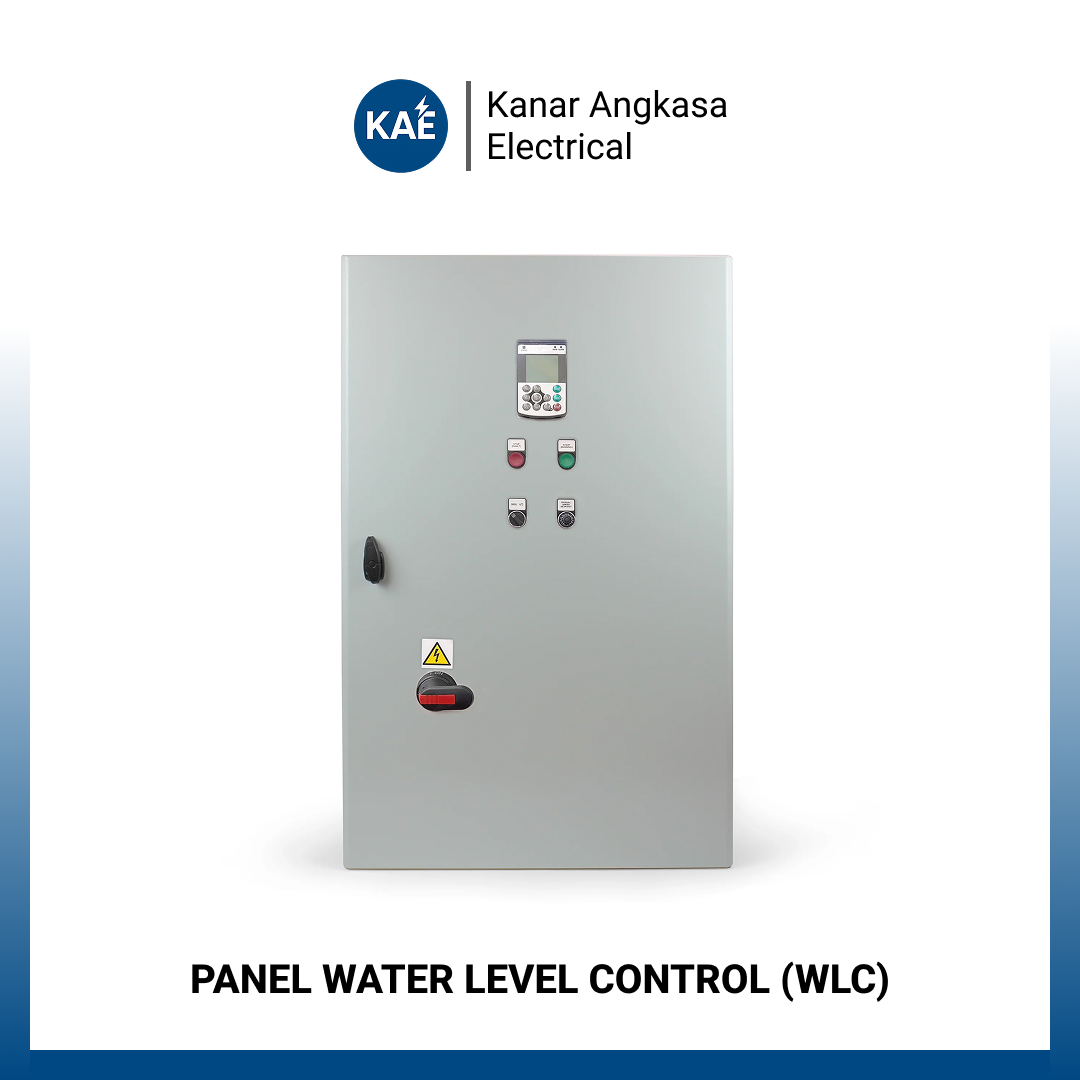

Panel Water Level Control (WLC) adalah sistem kontrol kelistrikan otomatis yang dirancang khusus untuk mengelola pengisian (drainage/filling) dan pengosongan air pada tangki penampung (Ground Water Tank / Roof Tank) secara presisi. Panel ini bekerja dengan memanfaatkan pembacaan level cairan dari sensor elektroda (Water Level Electrode / Stainless Rod) atau pelampung otomatis (Float Switch / Cable Float Sensor). Sistem ini mengontrol kerja pompa transfer air secara otomatis berdasarkan batas level minimum dan maksimum yang telah ditentukan.
Fungsi utama Panel WLC adalah menjamin ketersediaan air pasokan serta melindungi pompa air dari kerusakan fatal akibat dry running (pompa beroperasi saat air tangki pasokan dalam keadaan kosong). Selain itu, panel ini mencegah bahaya luapan air (overflow) pada tangki penerima yang dapat mengakibatkan pemborosan energi dan kerusakan pada fasilitas sekitar. Dengan sistem kontrol yang terintegrasi, Panel WLC menjadi komponen vital pada sistem utilitas gedung bertingkat, pabrik manufaktur, dan instalasi pengolahan air.
Kapasitas dan Pengaplikasian Industri
Sizing komponen pemutus daya dan kontaktor pada Panel WLC disesuaikan dengan kapasitas daya motor pompa transfer ($kW/HP$) serta pola pengoperasian tangki di lokasi:
- Kapasitas 0.75 kW hingga 3.7 kW (~1 HP – 5 HP): Sangat ideal untuk kontrol pengisian roof tank pada gedung kantor skala kecil, ruko, perumahan, klinik, serta area pergudangan logistik.
- Kapasitas 5.5 kW hingga 15 kW (~7.5 HP – 20 HP): Dirancang untuk sistem pasokan air gedung bertingkat menengah, hotel, rumah sakit, pabrik F&B, dan apartemen low-rise.
- Kapasitas 18.5 kW hingga 45+ kW (~25 HP – 60+ HP): Diperuntukkan bagi sistem transfer air utama pada instalasi pengolahan air minum (IPA/PDAM), pengolahan limbah industri (WWTP), kawasan industri terpadu, dan fasilitas manufaktur berat.
Mode Pengoperasian Sistem WLC
Panel Water Level Control dapat dikonfigurasi dalam dua mode operasi utama:
| Mode Operasi | Prinsip Kerja | Pengaplikasian Utama |
| Pengisian (Filling / Auto Tank Fill) | Pompa menyala otomatis saat air di Roof Tank mencapai level rendah (E2) dan mati saat air menyentuh level penuh (E1). | Roof Tank / Overhead Tank Distribution |
| Pengosongan (Drainage / Dewatering) | Pompa menyala otomatis saat air di penampungan/sump pit mencapai level tinggi dan mati saat air terkuras habis di level rendah. | Sump Pit, Drainage Pump, Basemat Dewatering, WWTP |
Spesifikasi Teknis Standar
- Box Enclosure: Plat SPHC 1.6mm – 2.0mm Finishing Powder Coating, Opsi Wall-Mounting / Free-Standing dengan Tingkat Proteksi IP41 – IP54
- Tegangan Operasional: 380V / 400V (3-Phase, 50Hz) atau 230V AC (1-Phase untuk skala kecil)
- Controller Module: Water Level Relay / Liquid Level Controller (misal: Omron 61F-G Series atau setara)
- Sensor Input: Stainless Steel Electrode Rods (E1, E2, E3) / Heavy-Duty Cable Float Switches
- Switching & Protection: Magnetic Contactor AC-3, Motor Circuit Protector (MPCB) / MCCB, Thermal Overload Relay (TOR), Phase Failure Relay (PFR)
- Fitur Indikator: Selector Switch (Auto-Off-Manual), Lampu Indikator (Power, Pump Run, Pump Trip, Low Level Alarm, High Level Alarm), Buzzer Alarm
