Dalam sistem distribusi listrik skala industri maupun gedung komersial, proteksi terhadap gangguan listrik menjadi hal yang sangat penting. Gangguan seperti overload, short circuit, atau ground fault dapat menyebabkan kerusakan peralatan, downtime operasional, bahkan kebakaran.

Salah satu perangkat proteksi yang banyak digunakan pada panel distribusi utama adalah Air Circuit Breaker.

ACB dirancang untuk menangani arus besar dan memberikan perlindungan maksimal pada sistem tenaga listrik. Artikel ini akan membahas secara lengkap mengenai air circuit breaker, mulai dari pengertian, fungsi, komponen, cara kerja, hingga aplikasinya.

Galeri Proyek Kami

Lihat galeri proyek lainnya

Daftar Isi

Apa Itu Air Circuit Breaker ?

Air Circuit Breaker (ACB) adalah perangkat pemutus sirkuit yang menggunakan udara pada tekanan atmosfer sebagai media pemadam busur listrik (arc quenching) saat terjadi gangguan.

ACB biasanya digunakan pada sistem tegangan rendah (low voltage) dengan rating arus besar, umumnya dari:

630 A
800 A
1000 A
1600 A
2500 A
hingga 6300 A

Perangkat ini sering dipasang pada:

Main Distribution Panel (MDP)
LVMDP
Generator Panel
Panel sinkronisasi
MCC (Motor Control Center)

ACB sering dianggap sebagai “penjaga utama” sistem distribusi listrik karena posisinya berada di level proteksi utama.

Fungsi Air Circuit Breaker dalam Sistem Kelistrikan

Fungsi utama ACB adalah memutus aliran listrik secara otomatis ketika terjadi kondisi abnormal.

Berikut fungsi pentingnya:

1. Proteksi Overload

Saat arus melebihi kapasitas desain dalam waktu tertentu, ACB akan trip.

2. Proteksi Short Circuit

Jika terjadi hubungan singkat, arus melonjak drastis. ACB merespons sangat cepat untuk mencegah kerusakan.

3. Proteksi Ground Fault

Mendeteksi kebocoran arus ke tanah.

4. Isolasi Sistem

Memudahkan maintenance atau shutdown pada area tertentu.

5. Switching

ACB juga dapat digunakan untuk operasi buka-tutup sirkuit.

Komponen Utama ACB

Air Circuit Breaker memiliki beberapa komponen utama.

Kontak Utama (Main Contact)

Mengalirkan arus saat kondisi normal.

Arc Contact

Kontak khusus untuk mengendalikan busur listrik.

Arc Chute / Arc Chamber

Tempat pendinginan dan pemadaman busur.

Trip Unit

Otak dari ACB. Mendeteksi gangguan dan mengirim sinyal trip.

Trip unit modern biasanya mendukung:

Long time protection
Short time protection
Instantaneous protection
Ground fault protection

Operating Mechanism

Mekanisme pegas atau motor untuk buka-tutup breaker.

Blower / Air Flow Path

Membantu pendinginan arc pada beberapa desain ACB.

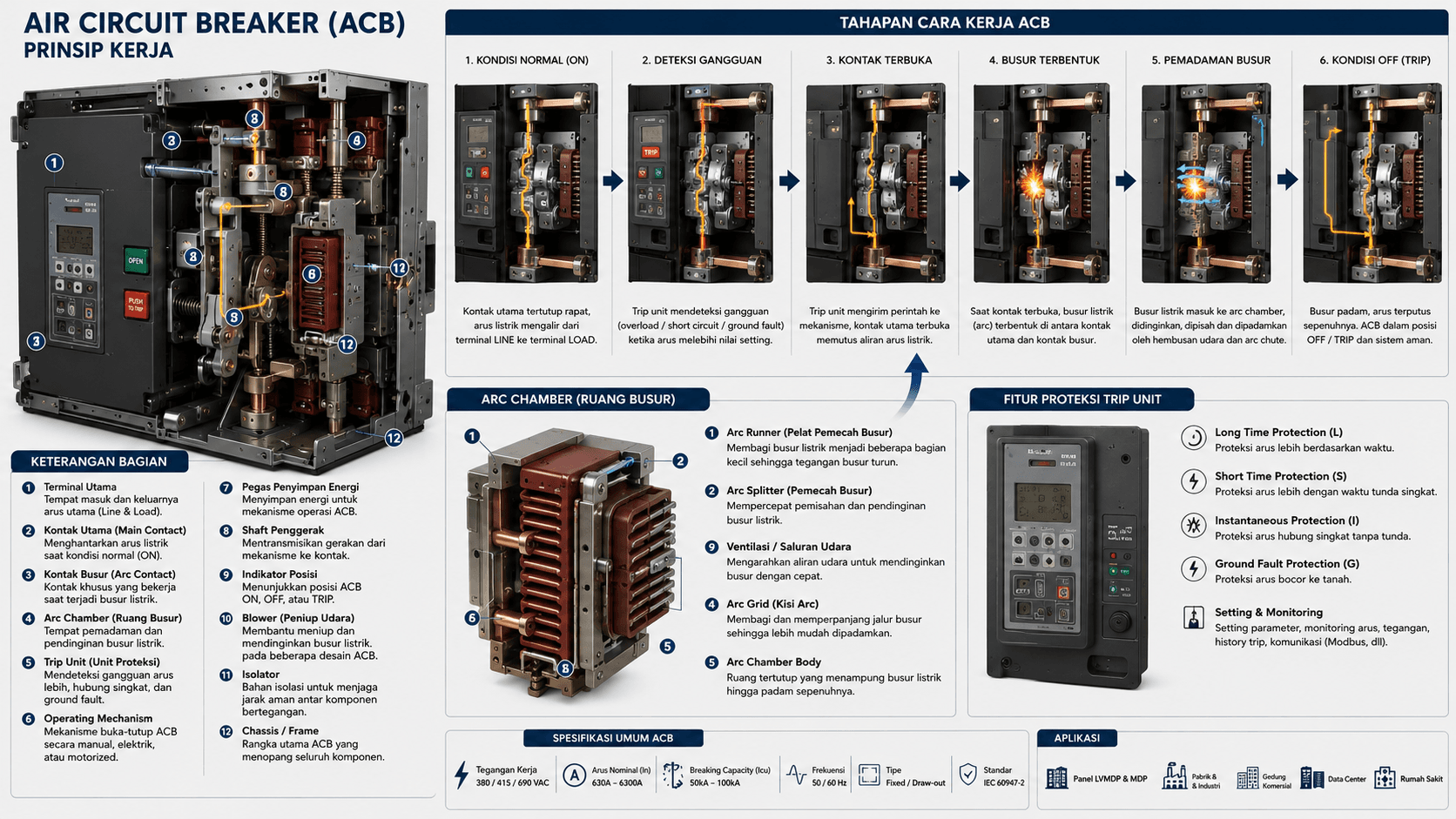

Cara Kerja Air Circuit Breaker

Prinsip kerja air circuit breaker cukup sederhana tetapi melibatkan mekanisme presisi tinggi.

Kondisi Normal

Saat sistem berjalan normal:

kontak utama tertutup
arus mengalir
breaker dalam posisi ON

Saat Gangguan Terjadi

Trip unit mendeteksi:

overload
short circuit
ground fault

Jika parameter melebihi setting, trip unit mengirim perintah pemutusan.

Kontak Terbuka

Kontak utama terpisah.

Ketika kontak terpisah saat arus masih mengalir, muncul electric arc.

Pemadaman Arc

Udara digunakan untuk:

mendinginkan arc
memecah plasma
menghentikan konduksi

Arc chamber mempercepat proses pemadaman.

Sistem OFF

Setelah arc padam:

arus berhenti
sistem aman
ACB masuk status trip

Jenis-Jenis ACB

Ada beberapa tipe ACB berdasarkan metode operasi.

Manual ACB

Dioperasikan secara manual oleh operator.

Cocok untuk:

panel kecil
aplikasi sederhana

Electrical Operated ACB

Menggunakan motorized mechanism.

Cocok untuk:

automation
remote operation
smart panel

Fixed Type

Terpasang permanen.

Kelebihan:

ekonomis
sederhana

Draw-Out Type

Breaker dapat ditarik keluar.

Kelebihan:

maintenance lebih mudah
downtime lebih singkat

Kelebihan dan Kekurangan ACB

Kelebihan

Kapasitas Arus Besar

Mampu menangani arus sangat tinggi.

Proteksi Lengkap

Mendukung berbagai mode proteksi.

Mudah Maintenance

Terutama tipe draw-out.

Integrasi Digital

ACB modern mendukung:

Modbus
SCADA
PLC
Energy monitoring

Kekurangan

Harga Lebih Mahal

Investasi awal cukup tinggi.

Ukuran Besar

Butuh ruang panel yang besar.

Setting Harus Presisi

Kesalahan setting dapat menyebabkan nuisance trip.

Pengaplikasian Air Circuit Breaker dalam Industri

Panel LVMDP

Salah satu penggunaan paling umum.

Pada panel LVMDP, ACB dipasang sebagai incoming breaker utama.

Fungsinya:

proteksi sistem distribusi
isolasi incoming feeder
koordinasi proteksi downstream

Gedung Komersial

Mall, hotel, apartemen, office tower menggunakan ACB untuk menjaga kontinuitas daya.

Pabrik Manufaktur

Melindungi:

motor besar
conveyor
machine tools
utility systems

Data Center

Downtime sangat mahal.

ACB membantu memastikan:

keandalan daya
redundansi
selektivitas proteksi

Rumah Sakit

Sistem listrik rumah sakit wajib stabil untuk:

ICU
MRI
ventilator
operating room

Tips Memilih ACB yang Tepat

Saat memilih ACB, pertimbangkan:

Rating Arus

Pilih berdasarkan load calculation.

Breaking Capacity

Harus mampu memutus arus hubung singkat maksimum.

Contoh:

50 kA
65 kA
85 kA

Number of Poles

Pilih:

3 Pole
4 Pole

Protection Features

Pastikan fitur proteksi sesuai kebutuhan.

Compatibility

Pastikan cocok dengan:

panel existing
busbar
SCADA
PLC

Maintenance dan Perawatan ACB

Maintenance berkala penting untuk menjaga reliability.

Checklist maintenance:

Visual Inspection

Periksa:

debu
korosi
overheating

Contact Inspection

Pastikan kontak tidak aus.

Mechanical Test

Uji:

close/open mechanism
spring charging

Electrical Testing

Lakukan:

insulation resistance
trip test
contact resistance

Cleaning

Bersihkan arc chamber dan area kontak.

Maintenance ideal dilakukan:

6 bulan sekali
atau
1 tahun sekali
tergantung duty cycle.

Kesimpulan

Air Circuit Breaker (ACB) adalah komponen proteksi utama pada sistem distribusi listrik berarus besar. Dengan kemampuan memutus gangguan seperti overload, short circuit, dan ground fault, ACB menjadi perangkat vital pada instalasi industri maupun komersial.

Memahami cara kerja, komponen, dan pengaplikasian air circuit breaker membantu teknisi, kontraktor MEP, kontraktor utama, serta divisi procurement dalam memilih solusi proteksi terbaik.

Jika proyek Anda membutuhkan panel listrik dengan integrasi ACB yang presisi, pastikan bekerja sama dengan panel maker berpengalaman agar desain proteksi sesuai standar keselamatan dan kebutuhan operasional.
