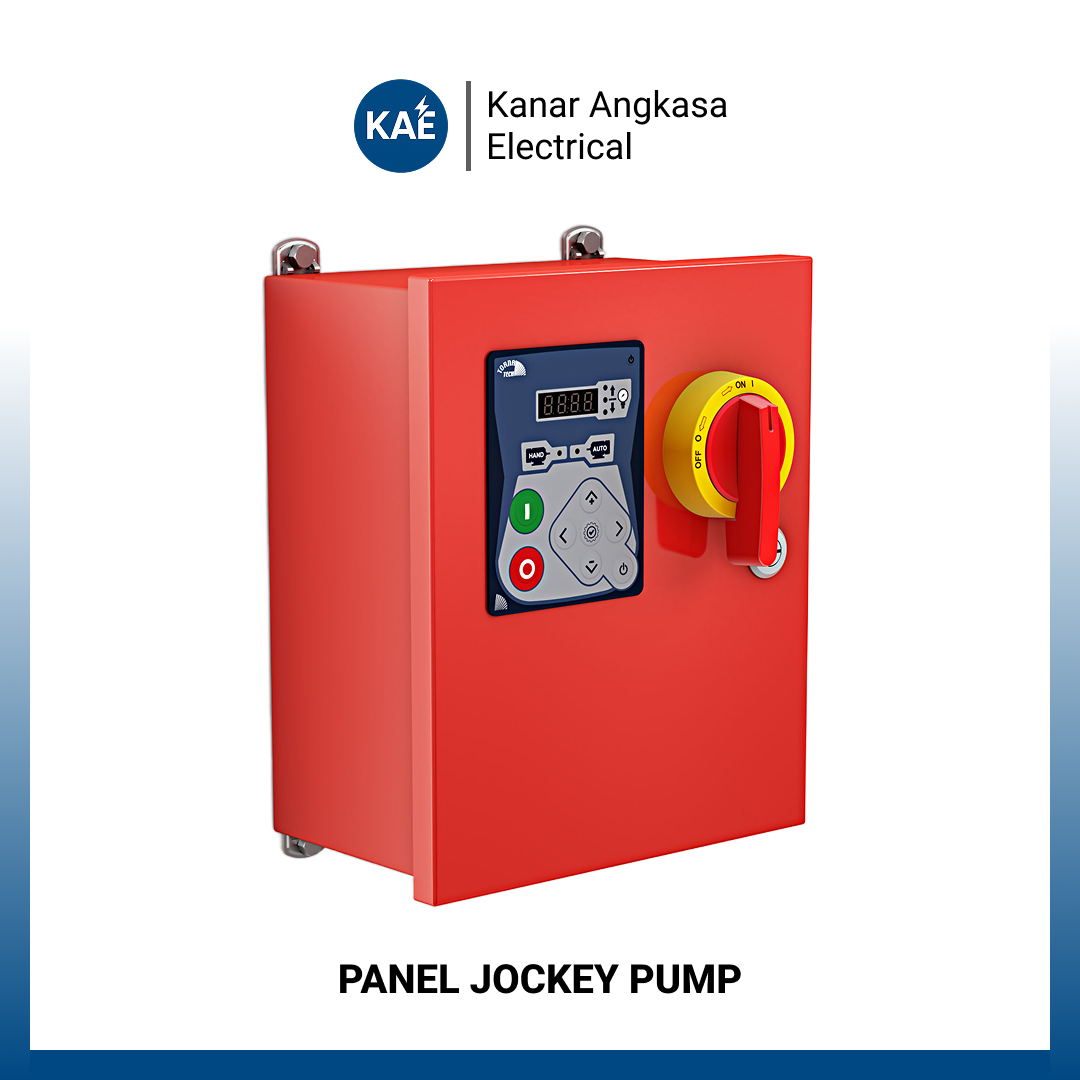

Panel Jockey Pump

Deskripsi

Panel Jockey Pump adalah panel kontrol kelistrikan khusus yang berfungsi untuk mengendalikan pengoperasian Jockey Pump secara otomatis pada sistem pemadam kebakaran (Fire Fighting System / Hydrant & Sprinkler). Jockey Pump bertindak sebagai pompa pemelihara tekanan (pressure maintenance pump) berkapasitas debit (flow rate) kecil namun bertekanan tinggi, yang bertugas menjaga tekanan air di dalam jaringan pipa hydrant tetap berada pada kisaran setpoint standar (misalnya 6 – 8 Bar).

Prinsip kerja Panel Jockey Pump digerakkan oleh sakelar tekanan (Pressure Switch) yang terpasang pada pipa header utama. Panel ini akan mengaktifkan Jockey Pump secara otomatis saat terjadi kebocoran kecil atau penurunan tekanan minor akibat perubahan suhu pada pipa. Ketika tekanan air telah kembali ke batas aman yang ditentukan, panel akan mematikan pompa secara otomatis (Auto Start – Auto Stop). Dengan begitu, panel ini mencegah pompa utama pemadam kebakaran (Electric Fire Pump atau Diesel Fire Pump) menyala tanpa perlu pada gangguan tekanan skala kecil, sehingga menghemat konsumsi energi listrik dan memperpanjang umur pakai unit pompa utama.

Kapasitas dan Pengaplikasian Industri

Sizing komponen pemutus arus (breaker) dan starter pada Panel Jockey Pump dirancang sesuai dengan daya motor Jockey Pump yang digunakan (umumnya berkapasitas 10% hingga 15% dari kapasitas debit Electric Fire Pump):

• Kapasitas 1.5 kW hingga 3.7 kW (~2 HP – 5 HP / Arus ~4A – 8.5A): Sangat ideal digunakan untuk proteksi sistem hydrant pada gedung perkantoran skala kecil, ruko terpadu, gudang penyimpanan lokal, klinik/rumah sakit daerah, dan hotel bintang dua/tiga.
• Kapasitas 5.5 kW hingga 7.5 kW (~7.5 HP – 10 HP / Arus ~11A – 15A): Dirancang untuk jaringan hydrant gedung bertingkat menengah, pusat perbelanjaan (mall), kompleks apartemen, rumah sakit umum, dan pabrik manufaktur skala menengah.
• Kapasitas 11 kW hingga 18.5+ kW (~15 HP – 25+ HP / Arus ~22A – 36A+): Diperuntukkan bagi jaringan pipa pemadam kebakaran yang sangat luas pada kawasan industri terpadu, pabrik kimia, gudang B3, pergudangan logistik skala besar, dan bandar udara.

Spesifikasi Teknis Standar

Panel dirancang untuk bekerja pada tegangan operasional 380V / 400V AC (3-Phase, 50 Hz) maupun 230V AC (1-Phase untuk skala sangat kecil). Metode pengasutan motor yang digunakan umumnya adalah Direct Online (DOL) Starter, atau dapat dikombinasikan dengan Star-Delta Starter untuk kapasitas motor di atas 7.5 kW guna mengurangi lonjakan arus awal (inrush current).

Fitur keamanan dan kontrol utama mencakup:

• Selektor Mode Operasi: Dilengkapi sakelar pemilih mode Auto – Off – Manual di pintu luar panel.
• Sistem Proteksi Listrik: Dilengkapi Motor Protection Circuit Breaker (MPCB) atau MCCB/MCB, Thermal Overload Relay (TOR), serta Phase Failure Relay (PFR) untuk melindungi motor dari bahaya kehilangan fasa atau tegangan tidak seimbang.
• Proteksi Beban Kosong (Dry Running Protection): Terintegrasi dengan Water Level Control (WLC) / Float Switch pada tangki air (ground water tank) untuk mencegah kerusakan seal pompa saat pasokan air habis.
• Indikator & Alarm: Dilengkapi lampu indikator status (Power On, Pump Running, Pump Trip, Low Water Level) dan buzzer peringatan.

Seluruh rangkaian dirakit dalam selungkup box panel standar pemadam kebakaran berwarna merah khas (Fire Red Finishing) dari plat baja SPHC 1.6mm – 2.0mm ber-finishing powder coating tahan panas dan korosi, dalam pilihan opsi wall-mounting atau free-standing berproteksi IP41 hingga IP54.
