Panel listrik merupakan komponen vital dalam sistem distribusi tenaga listrik modern. Hampir seluruh fasilitas industri, gedung komersial, rumah sakit, pusat data, hingga infrastruktur publik menggunakan panel listrik sebagai pusat pengendalian dan distribusi daya.

Tanpa panel listrik yang dirancang dengan baik, sistem kelistrikan akan lebih rentan terhadap gangguan, kerusakan peralatan, bahkan risiko kebakaran akibat hubung singkat dan beban berlebih. Oleh karena itu, pemahaman mengenai pengertian, cara kerja, jenis, dan pengaplikasian panel listrik menjadi penting bagi electrical engineer, teknisi listrik industri, maintenance engineer, kontraktor, konsultan kelistrikan, maupun tim procurement.

Daftar Isi

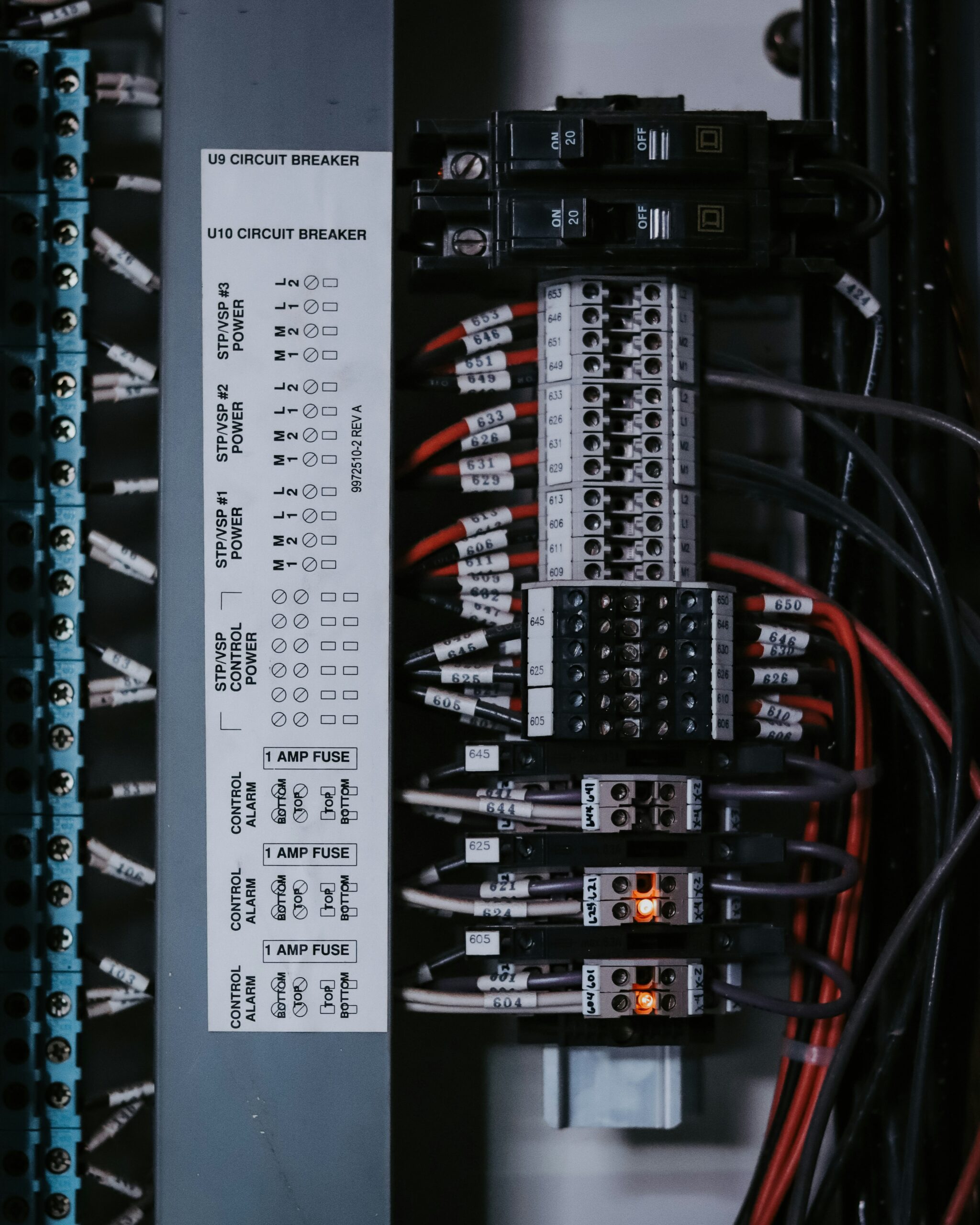

Apa Itu Panel Listrik?

Panel listrik adalah perangkat yang berfungsi sebagai pusat distribusi, pengendalian, proteksi, dan monitoring tenaga listrik dalam suatu instalasi.

Secara sederhana, panel listrik menerima pasokan daya dari sumber listrik seperti PLN, genset, atau transformator, kemudian mendistribusikannya ke berbagai beban listrik melalui sistem proteksi dan kontrol yang telah dirancang sesuai kebutuhan.

Di dalam panel listrik terdapat berbagai komponen seperti MCCB, MCB, ACB, contactor, relay, busbar, dan alat ukur yang bekerja bersama untuk memastikan distribusi energi berjalan secara aman dan efisien.

Fungsi Utama Panel Listrik

Panel listrik memiliki beberapa fungsi utama, yaitu:

Mendistribusikan tenaga listrik ke berbagai beban.
Melindungi instalasi dari gangguan listrik.
Mengendalikan peralatan dan mesin listrik.
Memudahkan monitoring sistem kelistrikan.
Meningkatkan efisiensi operasional dan keselamatan kerja.

Karena peran tersebut, panel listrik sering disebut sebagai “jantung” dari sistem distribusi tenaga listrik.

Fungsi Panel Listrik dalam Sistem Kelistrikan

Panel listrik memiliki peran yang jauh lebih luas daripada sekadar membagi aliran listrik ke berbagai beban. Dalam sistem kelistrikan modern, panel listrik berfungsi sebagai pusat distribusi, proteksi, pengendalian, monitoring, dan manajemen energi yang memastikan seluruh instalasi dapat beroperasi secara aman, efisien, dan andal.

Baik pada pabrik manufaktur, rumah sakit, hotel, pusat data, maupun gedung perkantoran, panel listrik menjadi komponen vital yang menentukan keberlangsungan operasional fasilitas.

Tanpa panel listrik yang dirancang dengan baik, risiko gangguan listrik, kerusakan peralatan, hingga downtime operasional akan meningkat secara signifikan.

1. Mendistribusikan Daya Listrik ke Berbagai Beban

Fungsi utama panel listrik adalah mendistribusikan energi listrik dari sumber menuju berbagai titik penggunaan secara terstruktur dan aman.

Panel listrik menerima daya dari:

PLN
Transformator
Genset
Solar PV
Sistem Hybrid Energy

Energi tersebut kemudian disalurkan ke berbagai beban melalui feeder yang telah dilengkapi sistem proteksi.

Contoh Distribusi pada Gedung

Sumber PLN → LVMDP → MDP → SDP → Beban

Beban yang dilayani antara lain:

Sistem pencahayaan
Lift
HVAC
Stop kontak
Pompa
Sistem keamanan

Contoh Distribusi pada Pabrik

Transformator → LVMDP → MCC → Mesin Produksi

Dengan sistem distribusi yang terstruktur, setiap area dapat memperoleh pasokan listrik yang stabil sesuai kebutuhan.

Manfaat Distribusi yang Baik

Memudahkan pengelolaan listrik
Mengurangi risiko overload
Mempermudah ekspansi instalasi
Mempercepat proses troubleshooting

2. Melindungi Sistem dari Gangguan Listrik

Selain mendistribusikan daya, panel listrik berfungsi sebagai sistem proteksi utama untuk menjaga keamanan instalasi dan peralatan.

Gangguan listrik yang umum terjadi meliputi:

Hubung singkat (short circuit)
Beban berlebih (overload)
Gangguan tanah (ground fault)
Tegangan lebih (overvoltage)
Tegangan rendah (undervoltage)
Ketidakseimbangan fasa

Untuk mengatasi gangguan tersebut, panel listrik dilengkapi berbagai perangkat proteksi seperti:

ACB (Air Circuit Breaker)
MCCB (Molded Case Circuit Breaker)
MCB (Miniature Circuit Breaker)
ELCB
Surge Protection Device (SPD)
Protection Relay

Contoh Kasus

Jika terjadi hubung singkat pada motor produksi, MCCB akan trip secara otomatis sehingga gangguan tidak menyebar ke seluruh sistem.

Manfaat Proteksi

Mengurangi risiko kebakaran
Melindungi investasi peralatan
Menjaga keselamatan personel
Mengurangi downtime akibat kerusakan besar

3. Mengendalikan Peralatan dan Mesin Listrik

Panel listrik berfungsi sebagai pusat kontrol yang memungkinkan operator mengendalikan berbagai peralatan secara manual maupun otomatis.

Beberapa peralatan yang umum dikendalikan melalui panel listrik:

Motor listrik
Pompa air
Kompresor
Chiller
Conveyor
Cooling tower
Sistem ventilasi

Sistem Kontrol Manual

Operator mengendalikan peralatan menggunakan:

Push button
Selector switch
HMI

Sistem Kontrol Otomatis

Pengendalian dilakukan menggunakan:

PLC
Relay
Contactor
Timer

Contoh

Pompa transfer air dapat menyala secara otomatis saat level tangki turun dan berhenti ketika tangki penuh.

Manfaat Fungsi Kontrol

Mengurangi kesalahan operator
Meningkatkan produktivitas
Menjaga konsistensi proses
Mempermudah operasional

4. Monitoring Kondisi Kelistrikan Secara Real-Time

Panel listrik modern tidak hanya berfungsi sebagai pusat distribusi, tetapi juga sebagai pusat monitoring sistem tenaga listrik.

Melalui perangkat metering digital, engineer dapat memantau berbagai parameter penting secara real-time.

Parameter yang Dipantau

Tegangan (Volt)
Arus (Ampere)
Frekuensi (Hz)
Faktor Daya (Power Factor)
Daya Aktif (kW)
Daya Reaktif (kVAR)
Konsumsi Energi (kWh)

Teknologi Monitoring Modern

Saat ini banyak panel listrik yang sudah terintegrasi dengan:

SCADA
IoT Monitoring
Energy Management System
Building Management System (BMS)

Manfaat Monitoring

Deteksi dini gangguan
Analisis konsumsi energi
Perencanaan maintenance
Pengambilan keputusan berbasis data

5. Menjamin Kontinuitas Pasokan Listrik

Pada fasilitas kritis, kehilangan pasokan listrik beberapa detik saja dapat menimbulkan kerugian besar.

Karena itu panel listrik berperan menjaga kontinuitas suplai daya.

Salah satu implementasinya adalah penggunaan:

Panel ATS AMF
Panel Sinkron Genset
Automatic Transfer Switch
Emergency Power System

Contoh Aplikasi

Rumah Sakit: Menjaga peralatan ICU dan ruang operasi tetap aktif saat listrik PLN padam.
Data Center: Mencegah server mati mendadak yang dapat menyebabkan kehilangan data.
Industri Produksi: Menghindari berhentinya lini produksi yang dapat menyebabkan kerugian finansial.

Manfaat

Operasional tetap berjalan
Mengurangi downtime
Menjaga kualitas layanan
Mengurangi risiko kehilangan data

6. Meningkatkan Efisiensi Energi

Salah satu fungsi panel listrik yang sering diabaikan adalah membantu meningkatkan efisiensi penggunaan energi.

Panel listrik modern dapat dilengkapi:

Capacitor Bank
VFD (Variable Frequency Drive)
Power Monitoring System
Harmonic Filter

Contoh Penghematan

Motor pompa yang dioperasikan menggunakan VFD dapat menghemat energi hingga 20–50% dibanding metode konvensional.

Capacitor Bank dapat meningkatkan faktor daya sehingga perusahaan terhindar dari penalti daya reaktif.

Manfaat Efisiensi Energi

Mengurangi tagihan listrik
Menurunkan losses sistem
Meningkatkan faktor daya
Mendukung program green industry

7. Mendukung Otomasi Industri

Dalam era Industri 4.0, panel listrik menjadi fondasi utama sistem otomasi.

Panel kontrol berbasis PLC memungkinkan berbagai proses berjalan secara otomatis tanpa campur tangan operator secara terus-menerus.

Sistem yang Dapat Diotomatisasi

Conveyor
Water Treatment Plant
Packaging Machine
Boiler
HVAC
Sistem Pompa

Integrasi Teknologi

Panel listrik dapat terhubung dengan:

PLC
HMI
SCADA
MES
ERP

Manfaat Otomasi

Produktivitas meningkat
Human error berkurang
Monitoring lebih mudah
Data operasional lebih akurat

8. Mempermudah Pemeliharaan dan Troubleshooting

Panel listrik membantu teknisi melakukan inspeksi, pemeliharaan, dan pencarian gangguan secara lebih cepat.

Karena setiap feeder, breaker, dan beban telah dikelompokkan dengan jelas, proses identifikasi masalah menjadi lebih mudah.

Contoh

Ketika terjadi gangguan pada area produksi tertentu, engineer dapat langsung mengisolasi feeder terkait tanpa mematikan seluruh sistem.

Manfaat

Waktu perbaikan lebih singkat
Downtime lebih rendah
Maintenance lebih terjadwal
Risiko kesalahan lebih kecil

9. Meningkatkan Keselamatan Kerja

Keselamatan merupakan alasan utama mengapa panel listrik digunakan dalam setiap instalasi profesional.

Panel listrik membantu mengurangi risiko:

Sengatan listrik
Arc flash
Hubung singkat
Kebakaran listrik

Fitur Keselamatan

Interlock system
Grounding system
Emergency stop
Proteksi arus lebih
Proteksi kebocoran arus

Manfaat

Melindungi operator
Memenuhi standar keselamatan kerja
Mengurangi risiko kecelakaan
Mendukung kepatuhan terhadap PUIL dan IEC

Bagaimana Cara Kerja Panel Listrik?

Secara umum, cara kerja panel listrik dapat dijelaskan melalui tahapan berikut:

1. Menerima Sumber Daya

Sumber daya berasal dari:

PLN
Genset
Transformator
Sistem energi terbarukan

Energi masuk melalui incoming breaker.

2. Proteksi Awal

Sebelum didistribusikan, daya listrik melewati perangkat proteksi utama seperti:

ACB
MCCB
Fuse

Proteksi ini bertugas mengamankan sistem dari arus berlebih dan hubung singkat.

3. Distribusi Melalui Busbar

Energi kemudian dialirkan ke busbar.

Busbar berfungsi sebagai penghantar utama yang mendistribusikan daya ke berbagai feeder outgoing.

4. Pengendalian Beban

Setiap feeder dapat dikendalikan menggunakan:

Contactor
Relay
PLC
VFD

Pengendalian ini memungkinkan sistem bekerja secara otomatis sesuai kebutuhan proses.

5. Monitoring Operasional

Perangkat metering akan menampilkan:

Arus
Tegangan
Frekuensi
Faktor daya
Konsumsi energi

Informasi tersebut membantu tim maintenance melakukan pengawasan sistem secara real-time.

Komponen Utama Panel Listrik

MCCB (Molded Case Circuit Breaker): Digunakan sebagai proteksi terhadap Overload, Short circuit dan Gangguan arus berlebih
MCB (Miniature Circuit Breaker): Digunakan pada sirkuit dengan kapasitas arus lebih kecil.
ACB (Air Circuit Breaker): Umumnya digunakan pada panel utama berkapasitas besar.
Busbar: Berfungsi sebagai penghantar utama distribusi listrik.
Contactor: Digunakan untuk mengendalikan motor dan beban listrik secara otomatis.
Relay: Berfungsi sebagai perangkat kontrol dan proteksi.
Power Meter: Digunakan untuk memonitor parameter kelistrikan.
Terminal Block: Memudahkan proses pengkabelan dan maintenance.
Push Button dan Selector Switch: Digunakan untuk pengoperasian manual.
Lampu Indikator: Menunjukkan status operasional panel.

Jenis-Jenis Panel Listrik yang Umum Digunakan

Setiap instalasi listrik memiliki kebutuhan distribusi dan kontrol yang berbeda. Oleh karena itu, terdapat berbagai jenis panel listrik yang dirancang untuk fungsi tertentu, mulai dari distribusi daya, pengendalian motor, otomatisasi industri, hingga manajemen kualitas daya listrik.

Memahami perbedaan setiap jenis panel listrik akan membantu engineer, kontraktor, maupun procurement menentukan solusi yang paling tepat untuk kebutuhan proyek.

1. Panel LVMDP (Low Voltage Main Distribution Panel)

Panel LVMDP merupakan panel distribusi utama tegangan rendah yang menerima daya langsung dari transformator atau sumber listrik utama sebelum didistribusikan ke panel-panel lainnya.

Panel ini menjadi pusat distribusi tenaga listrik dalam sebuah fasilitas.

Fungsi

Menerima daya dari trafo atau genset
Menyalurkan daya ke MDP dan SDP
Menjadi titik proteksi utama instalasi
Monitoring konsumsi energi seluruh fasilitas

Komponen Utama

Air Circuit Breaker (ACB)
MCCB Incoming
Busbar tembaga
Multifunction Meter
Power Analyzer
Surge Protection Device (SPD)

Aplikasi

Pabrik manufaktur
Rumah sakit
Data center
Hotel
Gedung bertingkat
Kawasan industri

Kelebihan

Kapasitas besar
Sistem proteksi lengkap
Mudah dimonitor
Mendukung ekspansi sistem

2. Panel MDP (Main Distribution Panel)

MDP merupakan panel distribusi utama setelah LVMDP yang bertugas membagi daya ke beberapa area atau departemen.

Pada gedung komersial, MDP biasanya ditempatkan di ruang utilitas utama.

Fungsi

Membagi daya ke beberapa SDP
Menyediakan proteksi feeder
Memudahkan pengelolaan distribusi listrik

Komponen Utama

MCCB
Busbar
Metering System
Indicator Lamp
Selector Switch

Aplikasi

Gedung perkantoran
Apartemen
Mall
Hotel
Pabrik skala menengah

Kelebihan

Distribusi lebih terorganisir
Mudah dalam maintenance
Mempermudah troubleshooting

3. Panel SDP (Sub Distribution Panel)

SDP berfungsi sebagai panel distribusi sekunder yang menerima daya dari MDP dan menyalurkannya ke beban akhir.

Fungsi

Distribusi daya lokal
Proteksi sirkuit cabang
Pengelompokan area beban

Aplikasi

Lantai gedung
Area produksi
Gudang
Workshop
Ruang utilitas

Komponen Utama

MCB
MCCB
Busbar
Terminal Block

Kelebihan

Instalasi lebih rapi
Mempermudah isolasi gangguan
Mengurangi panjang kabel distribusi

4. Panel MCC (Motor Control Center)

Motor Control Center (MCC) merupakan panel yang dirancang khusus untuk mengendalikan, melindungi, dan memonitor motor listrik.

Panel ini sangat umum digunakan di sektor industri.

Fungsi

Start dan stop motor
Proteksi motor
Monitoring operasional motor
Pengendalian motor secara terpusat

Komponen Utama

MCCB
Contactor
Thermal Overload Relay
VFD
Soft Starter
PLC

Aplikasi

Industri manufaktur
Pengolahan air
Pertambangan
Industri makanan dan minuman
Industri kimia

Kelebihan

Pengendalian motor lebih efisien
Mengurangi downtime
Memudahkan maintenance

5. Panel ATS AMF

ATS (Automatic Transfer Switch) dan AMF (Automatic Main Failure) digunakan untuk memastikan pasokan listrik tetap tersedia ketika sumber utama mengalami gangguan.

Cara Kerja

Saat listrik PLN padam:

AMF mendeteksi gangguan.
Genset menyala otomatis.
ATS memindahkan beban ke genset.

Saat PLN kembali normal:

ATS mengembalikan beban ke PLN.
Genset berhenti secara otomatis.

Aplikasi

Rumah sakit
Data center
Hotel
Bandara
Gedung pemerintahan

Kelebihan

Perpindahan otomatis
Mengurangi downtime
Menjamin kontinuitas operasi

6. Panel PLC (Programmable Logic Controller)

Panel PLC digunakan untuk mengendalikan proses industri secara otomatis menggunakan logika pemrograman.

Panel ini menjadi otak dari sistem otomasi industri modern.

Fungsi

Otomatisasi proses
Monitoring mesin
Integrasi sensor
Pengendalian aktuator

Komponen Utama

PLC
Power Supply
Relay Interface
HMI
Ethernet Switch

Aplikasi

Mesin produksi
Conveyor
Water Treatment Plant
Packaging Line
Building Automation System

Kelebihan

Fleksibel
Mudah dikembangkan
Meningkatkan produktivitas

7. Panel Capacitor Bank

Panel Capacitor Bank digunakan untuk memperbaiki faktor daya (Power Factor) sehingga penggunaan energi listrik menjadi lebih efisien.

Fungsi

Mengurangi daya reaktif
Meningkatkan faktor daya
Mengurangi rugi-rugi sistem
Menghindari denda kVAR PLN

Komponen Utama

Kapasitor
Contactor Capacitor Duty
Reactor (opsional)
Power Factor Controller

Aplikasi

Pabrik
Hotel
Mall
Rumah sakit
Gedung perkantoran

Kelebihan

Penghematan biaya listrik
Menurunkan arus sistem
Meningkatkan kapasitas distribusi

8. Panel Sinkron Genset

Panel sinkron genset digunakan ketika beberapa genset harus beroperasi secara paralel.

Fungsi

Sinkronisasi tegangan
Sinkronisasi frekuensi
Load sharing
Manajemen daya genset

Aplikasi

Data center
Tambang
Kawasan industri
Rumah sakit besar

Kelebihan

Efisiensi bahan bakar
Redundansi tinggi
Mudah menambah kapasitas daya

9. Panel VFD (Variable Frequency Drive)

Panel VFD digunakan untuk mengatur kecepatan motor AC melalui pengaturan frekuensi.

Fungsi

Mengontrol kecepatan motor
Menghemat energi
Mengurangi arus starting

Aplikasi

Pompa
Blower
Fan
Conveyor
Cooling Tower

Kelebihan

Hemat energi hingga 20–50%
Umur motor lebih panjang
Operasi lebih halus

10. Panel Soft Starter

Panel Soft Starter digunakan untuk mengurangi lonjakan arus saat motor pertama kali dinyalakan.

Fungsi

Mengurangi inrush current
Mengurangi tekanan mekanis motor
Memperpanjang umur peralatan

Aplikasi

Pompa besar
Kompresor
Conveyor
Crusher

Kelebihan

Start motor lebih halus
Mengurangi drop tegangan
Mengurangi kerusakan mekanis

Pengaplikasian Panel Listrik di Berbagai Industri

Industri Manufaktur: Panel listrik digunakan untuk Mesin produksi, Conveyor, Kompresor dan Sistem utilitas
Rumah Sakit: Digunakan untuk memastikan kontinuitas suplai listrik pada peralatan medis kritis.
Gedung Perkantoran: Mengatur distribusi listrik ke berbagai area gedung.
Hotel dan Pusat Perbelanjaan / Mall: Mengelola sistem HVAC, pencahayaan, lift, dan utilitas lainnya.
Data Center: Menjamin keandalan sistem kelistrikan dengan tingkat redundansi tinggi.
Sistem Pengolahan Air: Mengontrol pompa dan peralatan pengolahan air secara otomatis.
Industri Pertambangan: Digunakan untuk mengoperasikan peralatan dengan kebutuhan daya besar.

Standar dan Sertifikasi Panel Listrik

Dalam proses desain dan manufaktur, panel listrik sebaiknya mengikuti standar berikut:

IEC 61439: Standar internasional untuk panel distribusi tegangan rendah.
PUIL: Persyaratan Umum Instalasi Listrik Indonesia.
SNI: Standar Nasional Indonesia.
TKDN: Meningkatkan penggunaan komponen dalam negeri sesuai regulasi pemerintah.
FAT dan SAT: Factory Acceptance Test dan Site Acceptance Test

Pengujian ini memastikan panel berfungsi sesuai spesifikasi.

Faktor yang Harus Dipertimbangkan Saat Memilih Panel Listrik

Sebelum membeli atau membuat panel listrik, pertimbangkan:

Kapasitas Arus: Pastikan sesuai kebutuhan beban.
Jenis Beban: Beban motor memiliki karakteristik berbeda dengan beban pencahayaan.
Kondisi Lingkungan: Perhatikan suhu, kelembaban, dan debu.
Tingkat Proteksi: Gunakan enclosure dengan rating IP yang sesuai.
Kemudahan Maintenance: Desain panel harus memudahkan inspeksi dan perawatan.
Dukungan Teknis: Pilih panel maker yang mampu memberikan konsultasi dan layanan purna jual.

Kesalahan Umum dalam Penggunaan Panel Listrik

Beberapa kesalahan yang sering ditemukan di lapangan antara lain:

Kapasitas breaker terlalu kecil.
Ketidakseimbangan beban antar fase.
Ventilasi panel kurang baik.
Tidak melakukan preventive maintenance.
Penggunaan komponen berkualitas rendah.
Tidak melakukan pengencangan terminal secara berkala.

Kesalahan tersebut dapat menyebabkan downtime, kerusakan peralatan, bahkan kebakaran.

Mengapa Memilih Panel Listrik dari Panel Maker Profesional?

Panel listrik bukan sekadar rangkaian komponen yang ditempatkan dalam enclosure. Desain, pemilihan komponen, perhitungan kapasitas, hingga proses pengujian sangat menentukan keandalan sistem.

Panel maker profesional umumnya menawarkan:

Desain sesuai kebutuhan proyek.
Komponen original dan bergaransi.
Dokumentasi teknis lengkap.
Pengujian FAT sebelum pengiriman.
Dukungan instalasi dan commissioning.
Layanan purna jual yang jelas.

Dengan demikian, investasi yang dikeluarkan akan memberikan nilai jangka panjang bagi operasional perusahaan.

Kesimpulan

Panel listrik merupakan pusat distribusi, pengendalian, proteksi, dan monitoring tenaga listrik dalam suatu sistem kelistrikan. Keberadaan panel listrik sangat penting untuk memastikan keamanan, efisiensi, dan keandalan operasional fasilitas industri maupun bangunan komersial.

Pemahaman mengenai cara kerja, komponen, jenis, dan pengaplikasian panel listrik membantu engineer, kontraktor, dan procurement menentukan solusi yang paling sesuai dengan kebutuhan proyek. Selain itu, penggunaan panel yang dirancang oleh panel maker profesional akan meningkatkan performa sistem sekaligus mengurangi risiko gangguan operasional.

Konsultasikan Kebutuhan Panel Listrik Anda

Membutuhkan panel LVMDP, MDP, SDP, MCC, ATS AMF, Panel PLC, Capacitor Bank, atau panel custom untuk proyek industri dan gedung komersial?

Tim engineering CV. Kanar Angkasa Electrical siap membantu mulai dari konsultasi, perhitungan kapasitas, desain panel, fabrikasi, pengujian hingga commissioning. Hubungi kami untuk mendapatkan solusi panel listrik yang aman, andal, dan sesuai standar industri.
