Mengenal Jenis Panel Listrik Industri

Panel listrik merupakan salah satu komponen paling penting dalam sistem kelistrikan industri. Tanpa panel listrik yang dirancang dengan baik, distribusi energi akan menjadi tidak terkontrol, berisiko menimbulkan gangguan operasional, hingga berpotensi menyebabkan kerusakan peralatan dan kecelakaan kerja.

Dalam dunia industri modern, panel listrik tidak hanya berfungsi sebagai pusat distribusi daya, tetapi juga sebagai sistem kontrol, proteksi, monitoring, dan otomatisasi yang memastikan seluruh proses produksi berjalan dengan aman dan efisien.

Artikel ini akan membahas berbagai jenis panel listrik industri berdasarkan hierarki distribusi daya, fungsi masing-masing panel, komponen utama yang digunakan, hingga standar keamanan yang wajib diperhatikan sebelum melakukan instalasi.

Apa itu Panel Listrik Industri?

Panel listrik industri adalah sebuah sistem yang terdiri dari enclosure (box panel), busbar, perangkat proteksi, perangkat kontrol, serta instrumen monitoring yang digunakan untuk mengatur dan mendistribusikan energi listrik ke berbagai beban dalam suatu fasilitas industri maupun komersial.

Berbeda dengan panel listrik rumah tangga yang umumnya hanya mengandalkan MCB sebagai proteksi utama, panel listrik industri memiliki kompleksitas yang jauh lebih tinggi karena harus menangani:

• Daya listrik besar
• Banyak jalur distribusi
• Sistem proteksi berlapis
• Otomatisasi peralatan
• Integrasi dengan genset
• Monitoring konsumsi energi
• Pengoperasian motor listrik industri

Fungsi utama panel listrik industri meliputi:

Distribusi Daya

Panel menerima energi listrik dari sumber utama kemudian mendistribusikannya ke berbagai area dan peralatan sesuai kebutuhan.

Proteksi Sistem

Panel melindungi instalasi listrik dari:

• Hubung singkat (short circuit)
• Beban lebih (overload)
• Gangguan arus bocor
• Ketidakseimbangan fasa
• Gangguan tegangan

Kontrol Operasional

Panel memungkinkan operator mengontrol mesin, pompa, blower, conveyor, dan berbagai peralatan industri lainnya.

Monitoring Energi

Panel modern dilengkapi alat ukur digital yang dapat memantau:

• Arus (Ampere)
• Tegangan (Volt)
• Daya aktif (kW)
• Daya semu (kVA)
• Faktor daya (Cos Phi)
• Konsumsi energi (kWh)

Karena kompleksitas tersebut, industri tidak dapat menggunakan panel listrik standar rumah tangga untuk mengoperasikan sistem kelistrikan skala besar.

Hierarki dan Jenis Panel Listrik

Dalam sistem distribusi tenaga listrik industri, panel-panel listrik tersusun secara berjenjang. Setiap panel memiliki fungsi berbeda sesuai posisinya dalam aliran energi listrik.

Urutan umum distribusi daya adalah:

Transformator → LVMDP → SDP → Panel Kontrol → Beban

Mari kita bahas satu per satu.

Main Distribution Panel (MDP) / LVMDP

Main Distribution Panel (MDP) atau Low Voltage Main Distribution Panel (LVMDP) merupakan panel utama yang menjadi pusat distribusi energi listrik pada sebuah gedung, pabrik, rumah sakit, hotel, maupun fasilitas industri lainnya.

Panel ini menerima daya langsung dari:

• Transformator
• Gardu distribusi
• Genset utama
• Sistem sinkronisasi sumber listrik

Fungsi Utama MDP / LVMDP

Fungsi utama panel LVMDP adalah:

• Menerima daya dari sumber utama
• Menyalurkan daya ke panel-panel distribusi berikutnya
• Menjadi pusat monitoring energi
• Menyediakan proteksi utama instalasi

Karena menjadi pusat distribusi utama, kapasitas LVMDP biasanya sangat besar, mulai dari:

• 400 A
• 800 A
• 1600 A
• 2500 A
• 4000 A
• 6300 A

Komponen Utama LVMDP

Air Circuit Breaker (ACB)

ACB digunakan sebagai pemutus utama dengan kemampuan breaking capacity yang sangat tinggi.

Moulded Case Circuit Breaker (MCCB)

MCCB digunakan sebagai feeder menuju panel distribusi berikutnya.

Busbar Tembaga

Busbar berfungsi sebagai penghantar utama energi listrik dalam panel.

Metering System

Biasanya terdiri dari:

• Amperemeter
• Voltmeter
• Frequency meter
• Power meter digital
• Energy meter

Keunggulan LVMDP

• Kapasitas besar
• Monitoring lengkap
• Mudah dikembangkan
• Tingkat proteksi tinggi

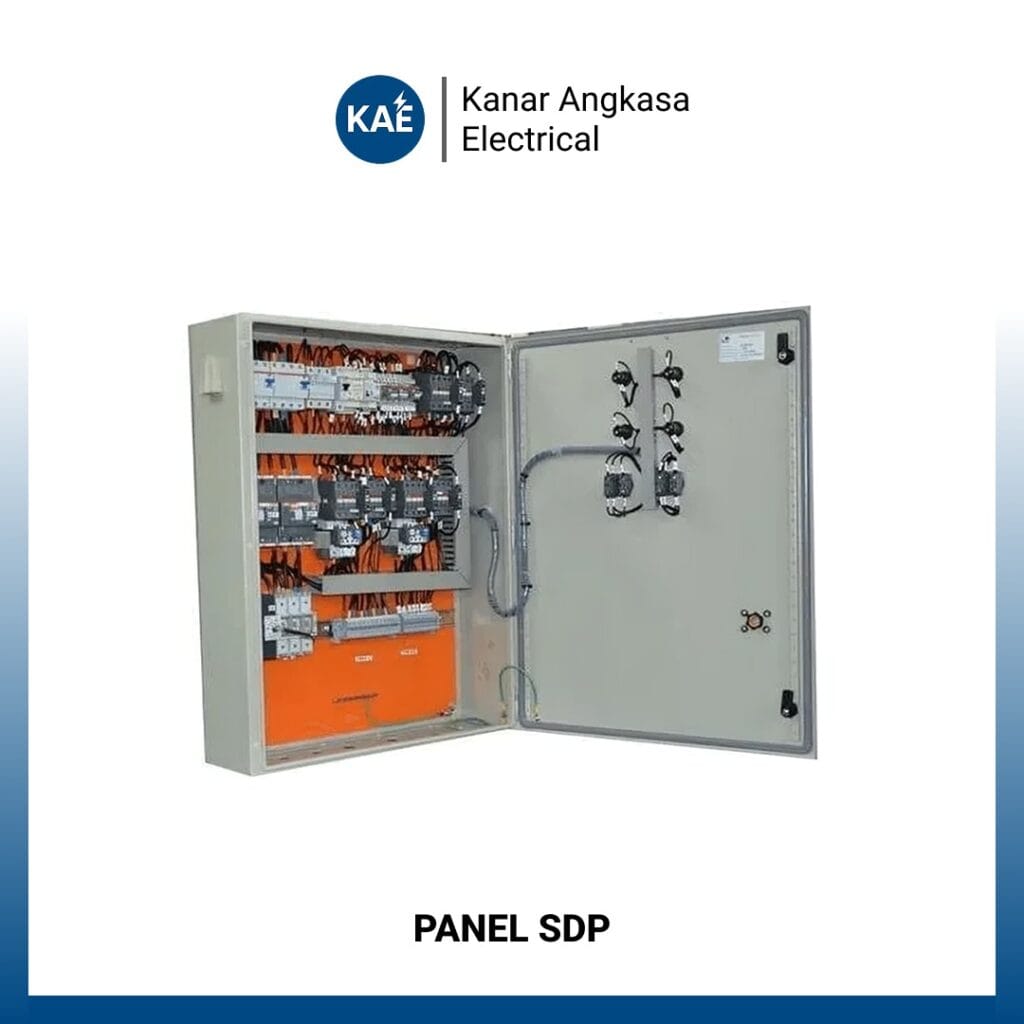

Sub Distribution Panel (SDP)

Setelah energi listrik keluar dari LVMDP, daya akan diteruskan menuju Sub Distribution Panel (SDP).

SDP berfungsi sebagai panel distribusi sekunder yang melayani area tertentu dalam suatu fasilitas.

Contohnya:

• Area produksi
• Gedung kantor
• Warehouse
• Utility building
• Lantai tertentu pada gedung bertingkat

Fungsi Utama SDP

• Membagi daya dari LVMDP
• Mempermudah pengelompokan beban
• Menyederhanakan pemeliharaan sistem
• Menambah fleksibilitas distribusi

Komponen Utama SDP

MCCB

Digunakan sebagai incoming protection maupun outgoing feeder.

MCB

Melindungi sirkuit dengan kapasitas yang lebih kecil.

Terminal Block

Digunakan untuk pengkabelan dan distribusi ke berbagai beban.

Digital Power Meter

Digunakan untuk monitoring konsumsi energi pada area tertentu.

Keuntungan Menggunakan SDP

• Distribusi lebih rapi
• Mempermudah troubleshooting
• Mengurangi panjang kabel utama
• Memudahkan ekspansi instalasi

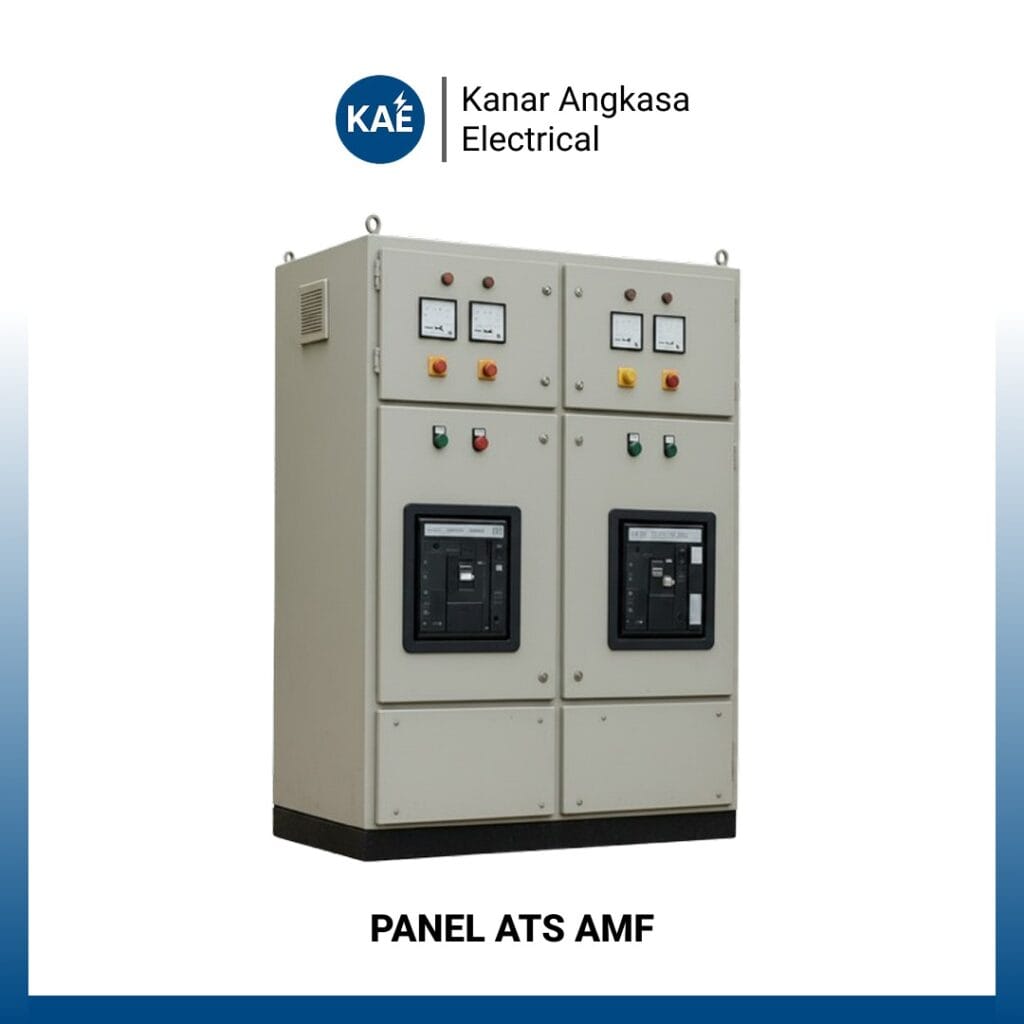

Panel Otomatisasi & Sinkronisasi: ATS (Automatic Transfer Switch) dan AMF (Automatic Main Failure)

ATS dan AMF merupakan panel yang sangat penting pada fasilitas yang membutuhkan kontinuitas pasokan listrik.

Contohnya:

• Rumah sakit
• Data center
• Hotel
• Pabrik manufaktur
• Bandara
• Gedung perkantoran

Fungsi ATS

Automatic Transfer Switch (ATS) berfungsi melakukan perpindahan sumber listrik secara otomatis antara:

• PLN
• Genset

Saat PLN padam, ATS akan memindahkan sumber daya ke genset setelah genset siap beroperasi.

Fungsi AMF

Automatic Main Failure (AMF) berfungsi:

• Mendeteksi kegagalan PLN
• Menghidupkan genset secara otomatis
• Mengawasi kestabilan tegangan genset
• Memberikan sinyal perpindahan ke ATS

Komponen Utama ATS-AMF

Modul Kontrol Otomatis

Umumnya menggunakan:

• Deepsea
• Smartgen
• ComAp
• Datakom

Kontaktor atau Motorized MCCB

Berfungsi sebagai pemindah sumber listrik.

Interlocking System

Interlocking memastikan:

• PLN dan genset tidak pernah terhubung bersamaan
• Tidak terjadi backfeed
• Sistem tetap aman

Manfaat ATS-AMF

• Mengurangi downtime
• Operasi otomatis
• Mengurangi risiko human error
• Menjaga kontinuitas produksi

Motor Control Center (MCC) Panel

Motor Control Center (MCC) Panel merupakan pusat pengendalian motor listrik dalam industri.

Hampir seluruh sektor industri menggunakan MCC untuk mengontrol:

• Pompa
• Blower
• Conveyor
• Compressor
• Cooling tower
• Mixer
• Crusher

Fungsi Utama MCC Panel

• Menghidupkan motor
• Mematikan motor
• Melindungi motor
• Monitoring performa motor
• Mengatur kecepatan motor

Komponen Utama MCC

MCCB

Proteksi utama feeder motor.

Magnetic Contactor

Menghubungkan dan memutus daya motor.

Thermal Overload Relay

Melindungi motor dari beban berlebih.

Control Relay

Mengatur logika kontrol sistem.

HMI dan PLC

Digunakan pada sistem otomatisasi modern.

Sistem Starter pada MCC

Direct On Line (DOL)

Metode paling sederhana dengan biaya rendah.

Kelebihan:

• Murah
• Mudah dipasang

Kekurangan:

• Arus start tinggi

Star-Delta Starter

Mengurangi lonjakan arus saat motor mulai beroperasi.

Kelebihan:

• Arus start lebih kecil
• Harga relatif ekonomis

Soft Starter

Mengatur percepatan motor secara bertahap.

Kelebihan:

• Mengurangi stress mekanik
• Mengurangi lonjakan arus

Variable Speed Drive (VSD) / Inverter

Mengatur frekuensi dan tegangan motor.

Kelebihan:

• Hemat energi
• Kontrol kecepatan presisi
• Cocok untuk pompa dan fan

Panel Kapasitor Bank (Capacitor Bank)

Panel Capacitor Bank digunakan untuk meningkatkan kualitas daya listrik dengan memperbaiki faktor daya (Power Factor/Cos Phi).

Banyak industri mengalami faktor daya rendah akibat penggunaan:

• Motor induksi
• Transformator
• Mesin las
• Chiller
• Kompresor

Jika faktor daya terlalu rendah, perusahaan dapat dikenakan penalti KVARh dari penyedia listrik.

Fungsi Utama Capacitor Bank

• Meningkatkan Cos Phi
• Mengurangi arus reaktif
• Mengurangi rugi-rugi daya
• Mengurangi panas kabel
• Menghindari penalti KVARh

Komponen Utama Capacitor Bank

Capacitor Unit

Sebagai penyedia daya reaktif.

Capacitor Duty Contactor

Menghubungkan kapasitor ke jaringan.

APFC Relay

Automatic Power Factor Controller yang mengatur kerja kapasitor secara otomatis.

Harmonic Filter

Digunakan pada sistem dengan tingkat harmonisa tinggi.

Manfaat Penggunaan Capacitor Bank

• Tagihan listrik lebih efisien
• Umur peralatan lebih panjang
• Sistem distribusi lebih stabil
• Kapasitas trafo lebih optimal

Standar Keamanan dan Sertifikasi Proteksi Panel Listrik

Pemilihan panel listrik tidak hanya berdasarkan kapasitas daya, tetapi juga harus memenuhi standar keselamatan yang berlaku.

Kepatuhan terhadap PUIL

PUIL (Persyaratan Umum Instalasi Listrik) merupakan standar nasional yang menjadi acuan dalam perencanaan dan pemasangan instalasi listrik di Indonesia.

Tujuannya adalah:

• Menjamin keselamatan manusia
• Melindungi aset dan peralatan
• Menjamin keandalan sistem listrik

Panel listrik industri sebaiknya dirancang sesuai ketentuan PUIL terbaru dan standar internasional seperti IEC.

Mengenal IP Rating (Ingress Protection)

IP Rating menunjukkan tingkat perlindungan enclosure terhadap:

• Debu
• Air
• Benda asing

Contoh umum:

Untuk area outdoor atau lingkungan industri berat, penggunaan panel dengan proteksi IP66 sangat direkomendasikan karena mampu melindungi komponen internal dari debu dan semprotan air bertekanan tinggi.

Tabel Perbandingan: Jenis Panel, Kapasitas Daya, dan Lokasi Penempatan

Tabel ini memberikan gambaran sederhana mengenai posisi dan fungsi masing-masing panel dalam sistem distribusi tenaga listrik industri.

Tips Memilih Panel Listrik yang Tepat untuk Kebutuhan Komersial dan Industri

Pemilihan panel listrik yang tepat akan berpengaruh langsung terhadap keandalan operasional, efisiensi energi, dan keselamatan kerja.

Analisis Total Beban Daya (Load Calculation)

Langkah pertama adalah menghitung seluruh kebutuhan daya yang akan digunakan.

Perhitungan harus mempertimbangkan:

• Beban saat ini
• Beban masa depan
• Faktor demand
• Faktor diversity
• Starting current motor

Kesalahan dalam load calculation dapat menyebabkan panel cepat overload.

Pemilihan Material Box Panel

Plat Besi Powder Coating

Cocok untuk:

• Indoor
• Ruang panel standar
• Lingkungan non-korosif

Keunggulan:

• Ekonomis
• Kuat
• Mudah diproduksi

Stainless Steel

Cocok untuk:

• Industri makanan
• Industri farmasi
• Industri kimia
• Area outdoor

Keunggulan:

• Tahan korosi
• Umur pakai panjang
• Perawatan lebih mudah

Memilih Panel Maker yang Memiliki Sertifikasi Uji Kelayakan

Pastikan panel dibuat oleh panel maker profesional yang mampu menyediakan:

• Shop drawing
• Single line diagram
• FAT (Factory Acceptance Test)
• SAT (Site Acceptance Test)
• Laporan pengujian
• Sertifikat komponen resmi

Selain itu, pilih panel maker yang memahami standar:

• PUIL
• IEC
• SPLN
• ISO

Dengan demikian, panel yang dipasang memiliki tingkat keamanan dan keandalan yang tinggi untuk jangka panjang.

Kesimpulan

Jenis panel listrik industri terdiri dari beberapa tingkatan yang saling terhubung dalam sistem distribusi energi, mulai dari Main Distribution Panel (MDP/LVMDP), Sub Distribution Panel (SDP), ATS-AMF, Motor Control Center (MCC), hingga Capacitor Bank. Masing-masing memiliki fungsi yang berbeda namun saling melengkapi untuk memastikan distribusi daya berjalan aman, stabil, dan efisien.

Selain memahami fungsi setiap panel, perusahaan juga perlu memperhatikan standar keselamatan seperti PUIL dan IP Rating agar sistem kelistrikan mampu bekerja optimal di berbagai kondisi lingkungan. Dengan perencanaan yang tepat, pemilihan komponen berkualitas, serta dukungan panel maker berpengalaman, investasi pada panel listrik dapat meningkatkan keandalan operasional sekaligus menekan biaya energi dalam jangka panjang.

Bagi industri, gedung komersial, rumah sakit, hotel, maupun fasilitas manufaktur, memahami hierarki dan jenis panel listrik merupakan langkah penting untuk membangun sistem kelistrikan yang aman, efisien, dan siap mendukung pertumbuhan bisnis di masa depan.
