SCADA: Pengertian, Fungsi, Komponen & Manfaat Industri

Apa Itu SCADA?

SCADA (Supervisory Control and Data Acquisition) adalah sistem yang digunakan untuk memantau, mengendalikan, dan mengumpulkan data dari berbagai peralatan industri secara real-time. Sistem ini memungkinkan operator mengawasi kondisi operasional dari satu pusat kontrol tanpa harus berada langsung di lokasi peralatan.

Di era Industri 4.0, SCADA menjadi salah satu teknologi utama yang mendukung digitalisasi proses industri. Sistem ini banyak digunakan pada sektor manufaktur, pembangkit listrik, distribusi energi, pengolahan air, minyak dan gas, hingga fasilitas gedung modern.

Melalui integrasi perangkat keras dan perangkat lunak, SCADA membantu perusahaan meningkatkan efisiensi operasional, mengurangi downtime, serta mempercepat pengambilan keputusan berbasis data.

Mengapa SCADA Penting dalam Industri?

Semakin kompleks suatu fasilitas industri, semakin besar kebutuhan akan sistem monitoring dan kontrol yang terpusat. Tanpa SCADA, operator harus melakukan pengecekan secara manual terhadap berbagai mesin dan proses yang tersebar di banyak lokasi.

SCADA memungkinkan perusahaan untuk:

• Memantau kondisi sistem secara real-time.
• Mengontrol peralatan dari jarak jauh.
• Mencatat dan menyimpan data historis.
• Menghasilkan alarm ketika terjadi gangguan.
• Menganalisis performa operasional untuk peningkatan efisiensi.

Dengan kemampuan tersebut, SCADA menjadi fondasi penting dalam pengelolaan sistem industri modern.

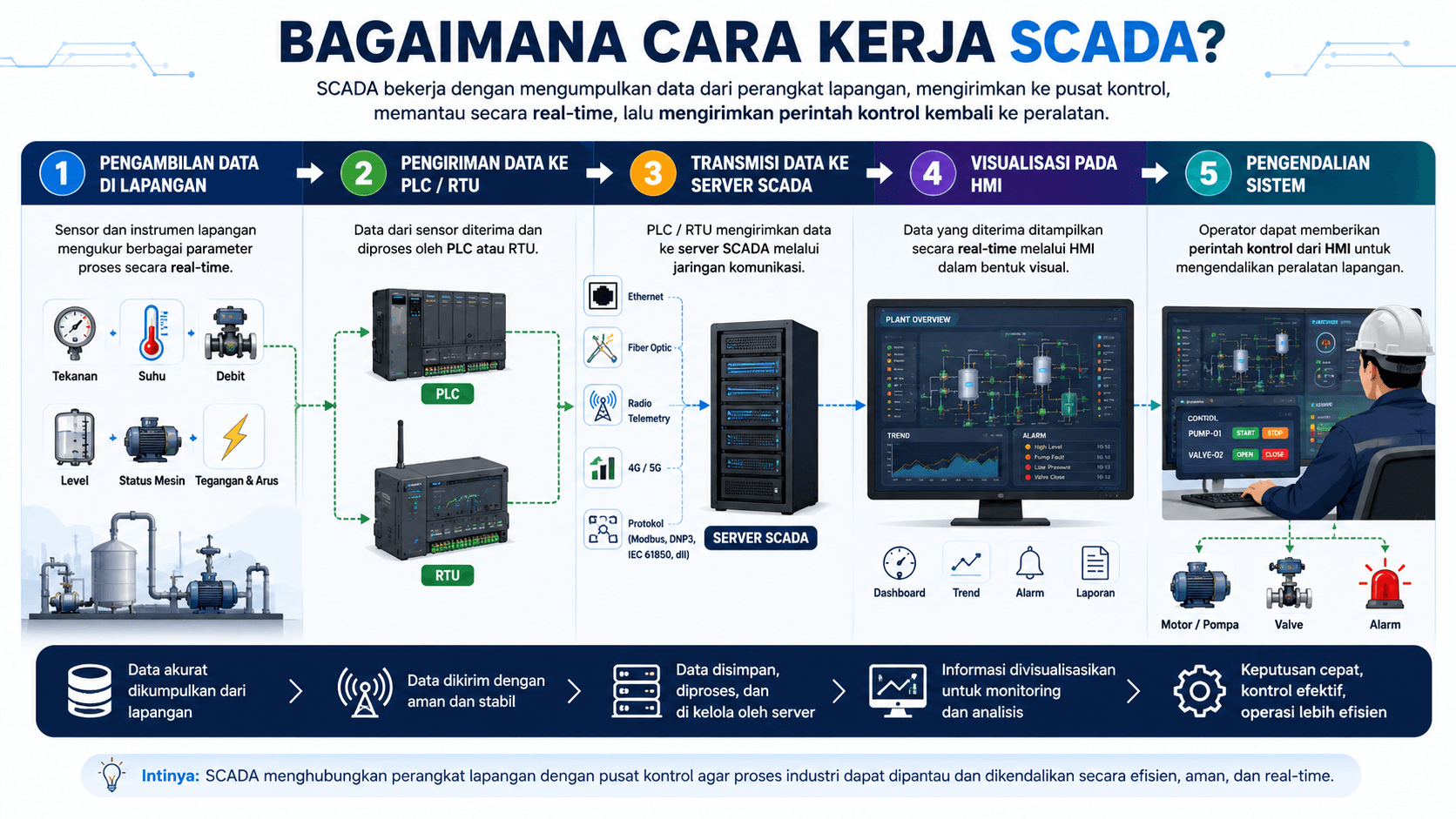

Bagaimana Cara Kerja SCADA?

Secara sederhana, SCADA bekerja dengan mengumpulkan data dari berbagai perangkat lapangan, kemudian mengirimkan data tersebut ke pusat kontrol untuk diproses dan ditampilkan kepada operator.

Alur kerjanya meliputi:

1. Pengambilan Data di Lapangan

Sensor dan instrumen lapangan mengukur berbagai parameter proses seperti:

• Tegangan listrik
• Arus listrik
• Suhu
• Tekanan
• Debit aliran
• Level cairan
• Status mesin

2. Pengiriman Data ke PLC atau RTU

Data dari sensor diterima oleh PLC (Programmable Logic Controller) atau RTU (Remote Terminal Unit) untuk diproses.

3. Transmisi Data ke Server SCADA

PLC atau RTU mengirimkan data ke server SCADA melalui jaringan komunikasi seperti:

• Ethernet Industrial
• Fiber Optic
• Radio Telemetry
• Modbus
• Profibus
• Profinet
• DNP3
• IEC 61850

4. Visualisasi pada HMI

Data yang diterima kemudian ditampilkan melalui Human Machine Interface (HMI) dalam bentuk:

• Dashboard
• Mimic diagram
• Grafik tren
• Alarm
• Laporan operasional

5. Pengendalian Sistem

Operator dapat memberikan perintah langsung melalui HMI untuk:

• Menyalakan atau mematikan mesin
• Mengubah parameter operasi
• Mengontrol valve
• Mengatur setpoint proses

Komponen Utama dalam Sistem SCADA

Agar dapat beroperasi secara optimal, SCADA terdiri dari beberapa komponen utama yang saling terintegrasi.

1. Human Machine Interface (HMI)

HMI merupakan antarmuka yang digunakan operator untuk berinteraksi dengan sistem.

Fungsi HMI:

• Menampilkan kondisi proses secara visual.
• Menampilkan alarm dan notifikasi.
• Menyediakan akses kontrol terhadap perangkat lapangan.
• Menyajikan laporan dan histori data.

2. PLC (Programmable Logic Controller)

PLC berfungsi sebagai otak kontrol dalam sistem otomasi.

Tugas PLC meliputi:

• Membaca input sensor.
• Menjalankan logika kontrol.
• Mengendalikan aktuator.
• Mengirimkan data ke SCADA.

3. RTU (Remote Terminal Unit)

RTU digunakan pada lokasi yang jauh dari pusat kontrol.

Fungsi RTU:

• Mengumpulkan data lapangan.
• Melakukan komunikasi jarak jauh.
• Mengontrol peralatan di area remote.

RTU banyak digunakan pada:

• Gardu listrik
• Sistem distribusi air
• Jalur pipa minyak dan gas
• Fasilitas utilitas

4. Sensor dan Aktuator

Sensor berfungsi mengukur kondisi proses.

Contohnya:

• Current transformer (CT)
• Voltage transformer (VT)
• Temperature sensor
• Pressure transmitter
• Flow meter

Sedangkan aktuator bertugas menjalankan perintah kontrol seperti:

• Motor listrik
• Valve otomatis
• Relay
• Contactor

5. Jaringan Komunikasi

Komunikasi menjadi tulang punggung sistem SCADA.

Media komunikasi yang umum digunakan:

• Ethernet
• Fiber optic
• Wireless radio
• VPN industrial
• Cellular network

Fungsi Utama SCADA dalam Industri

Monitoring Real-Time

Operator dapat melihat kondisi sistem secara langsung tanpa harus berada di lapangan.

Data Acquisition

SCADA mengumpulkan data dari berbagai perangkat secara otomatis dan berkelanjutan.

Alarm Management

Ketika terjadi gangguan, sistem akan memberikan alarm secara otomatis sehingga respon dapat dilakukan lebih cepat.

Remote Control

Operator dapat melakukan pengendalian dari ruang kontrol bahkan dari lokasi yang berbeda.

Historian dan Reporting

Semua data operasional dapat disimpan dan digunakan untuk:

• Audit
• Analisis performa
• Investigasi gangguan
• Perencanaan maintenance

Manfaat Implementasi SCADA

Meningkatkan Efisiensi Operasional

Monitoring otomatis mengurangi pekerjaan manual dan mempercepat proses pengambilan keputusan.

Mengurangi Downtime

Alarm dini membantu tim maintenance mendeteksi potensi masalah sebelum menyebabkan kerusakan besar.

Mempercepat Troubleshooting

Data historis memudahkan engineer menemukan akar penyebab gangguan.

Menekan Biaya Operasional

Pemantauan energi dan performa peralatan membantu perusahaan mengoptimalkan penggunaan sumber daya.

Mendukung Predictive Maintenance

Data yang terkumpul dapat digunakan untuk memprediksi kerusakan sebelum terjadi kegagalan peralatan.

Meningkatkan Keselamatan Kerja

Pengawasan jarak jauh mengurangi kebutuhan personel untuk masuk ke area berisiko tinggi.

Penerapan SCADA di Berbagai Industri

Industri Kelistrikan

Digunakan untuk:

• Monitoring gardu induk
• Distribusi tenaga listrik
• Energy Management System (EMS)
• Load monitoring

Industri Manufaktur

SCADA membantu memonitor:

• Jalur produksi
• Mesin otomatis
• Konsumsi energi
• OEE (Overall Equipment Effectiveness)

Oil & Gas

Digunakan untuk:

• Monitoring tekanan pipa
• Kontrol pompa
• Monitoring tangki penyimpanan
• Sistem distribusi bahan bakar

Water Treatment Plant (WTP)

SCADA memungkinkan operator mengontrol:

• Pompa
• Level reservoir
• Kualitas air
• Sistem dosing chemical

Building Management System (BMS)

Digunakan untuk:

• HVAC
• Lift
• Fire alarm
• Monitoring energi gedung

Data Center

SCADA membantu mengawasi:

• UPS
• Genset
• Cooling system
• Power distribution

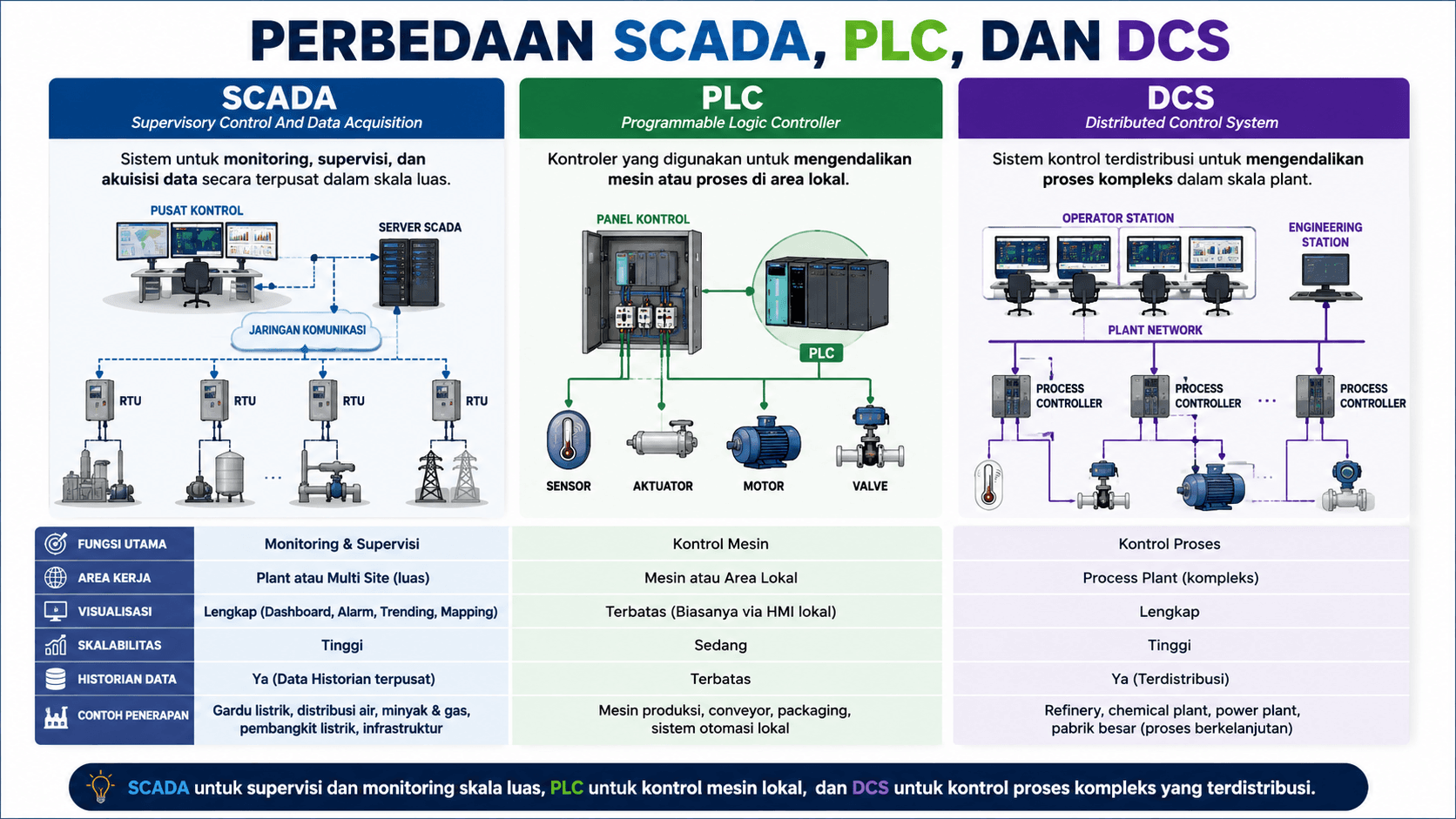

Perbedaan SCADA, PLC, dan DCS

SCADA sering kali bekerja bersama PLC maupun DCS untuk membentuk sistem otomasi yang terintegrasi.

Tantangan Implementasi SCADA

Meskipun menawarkan banyak manfaat, implementasi SCADA juga memerlukan perencanaan yang matang.

Beberapa hal yang perlu dipertimbangkan:

• Infrastruktur jaringan komunikasi.
• Kompatibilitas dengan sistem existing.
• Kebutuhan cybersecurity industri.
• Ketersediaan engineer yang kompeten.
• Skalabilitas sistem untuk ekspansi di masa depan.

Pemilihan platform SCADA yang tepat akan sangat menentukan keberhasilan investasi jangka panjang perusahaan.

Tips Memilih Solusi SCADA untuk Industri

Saat memilih sistem SCADA, pertimbangkan beberapa faktor berikut:

1. Kemudahan integrasi dengan PLC dan perangkat existing.
2. Dukungan protokol komunikasi industri.
3. Kemampuan monitoring real-time.
4. Fitur alarm dan reporting yang lengkap.
5. Kemampuan akses remote dan mobile.
6. Dukungan teknis dari vendor atau system integrator.
7. Tingkat keamanan siber yang memadai.

Dengan mempertimbangkan faktor-faktor tersebut, perusahaan dapat memperoleh sistem yang sesuai dengan kebutuhan operasional saat ini maupun pengembangan di masa depan.

Kesimpulan

SCADA merupakan teknologi penting yang memungkinkan perusahaan melakukan monitoring, kontrol, dan akuisisi data secara terpusat dan real-time. Dengan integrasi antara sensor, PLC, RTU, jaringan komunikasi, dan HMI, SCADA mampu meningkatkan efisiensi operasional, mengurangi downtime, mempercepat troubleshooting, serta mendukung pengambilan keputusan berbasis data.

Bagi industri modern yang menuntut produktivitas tinggi dan visibilitas operasional yang menyeluruh, implementasi SCADA bukan lagi sekadar pilihan, melainkan investasi strategis untuk meningkatkan daya saing bisnis.

Butuh solusi SCADA yang terintegrasi dengan sistem kelistrikan dan otomasi industri Anda? Konsultasikan kebutuhan proyek bersama tim engineer berpengalaman untuk mendapatkan rekomendasi desain, integrasi PLC-HMI-SCADA, commissioning, hingga maintenance system yang sesuai dengan kebutuhan operasional perusahaan Anda.
