Kapasitor: Pengertian, Fungsi, Jenis dan Cara Kerja

Dalam dunia kelistrikan dan elektronika, kapasitor merupakan salah satu komponen yang memiliki peran sangat penting. Hampir setiap perangkat elektronik modern maupun sistem tenaga listrik memanfaatkan kapasitor untuk berbagai fungsi, mulai dari penyimpanan energi sementara hingga peningkatan efisiensi sistem.

Bagi teknisi listrik, pemahaman mengenai kapasitor tidak hanya membantu dalam proses instalasi dan perawatan, tetapi juga mempermudah proses troubleshooting ketika terjadi gangguan pada peralatan listrik maupun panel kontrol. Kapasitor banyak ditemukan pada panel listrik, motor listrik, inverter, UPS, sistem otomasi industri, hingga panel capacitor bank untuk koreksi faktor daya.

Artikel ini membahas secara lengkap pengertian kapasitor, prinsip kerja, fungsi, jenis-jenis kapasitor, serta penerapannya dalam berbagai sistem kelistrikan industri.

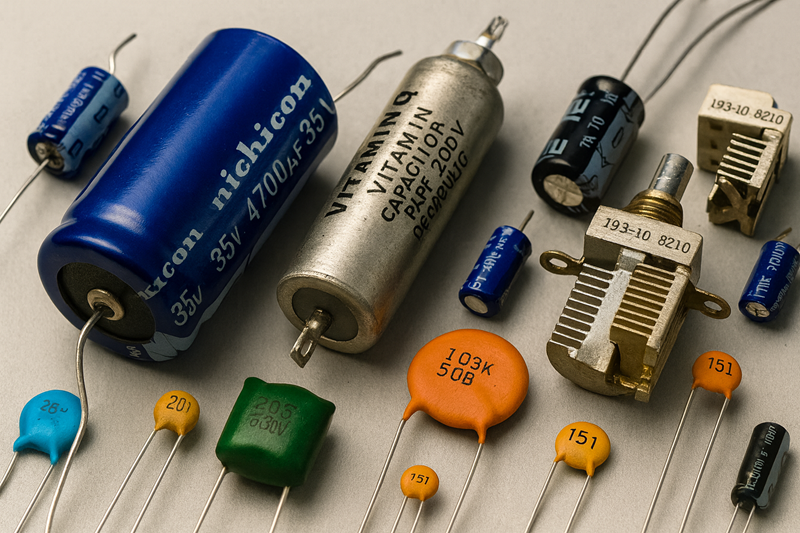

Apa Itu Kapasitor?

Kapasitor adalah komponen pasif yang digunakan untuk menyimpan energi listrik dalam bentuk medan listrik. Komponen ini tersusun dari dua buah pelat konduktor yang dipisahkan oleh bahan isolator yang disebut dielektrik.

Ketika tegangan diberikan pada terminal kapasitor, muatan listrik akan terkumpul pada kedua pelat tersebut. Muatan ini dapat disimpan sementara dan dilepaskan kembali saat dibutuhkan oleh rangkaian.

Kemampuan kapasitor dalam menyimpan muatan listrik disebut kapasitansi yang diukur dalam satuan Farad (F).

Dalam praktiknya, kapasitor sering disebut sebagai “penyimpan energi sementara” karena mampu mengisi dan mengosongkan muatan dalam waktu yang sangat cepat.

Simbol Kapasitor pada Diagram Kelistrikan

Pada gambar teknik maupun wiring diagram, kapasitor memiliki simbol berupa dua garis sejajar yang melambangkan dua pelat konduktor.

Beberapa simbol kapasitor yang umum digunakan meliputi:

• Kapasitor tetap (Fixed Capacitor)
• Kapasitor elektrolit (Polarized Capacitor)
• Kapasitor variabel (Variable Capacitor)

Kemampuan membaca simbol kapasitor sangat penting bagi teknisi listrik saat melakukan pemasangan maupun perawatan instalasi.

Satuan Kapasitansi

Kapasitansi menyatakan kemampuan kapasitor dalam menyimpan muatan listrik.

Pada aplikasi industri dan elektronika, satuan yang paling sering digunakan adalah μF, nF, dan pF.

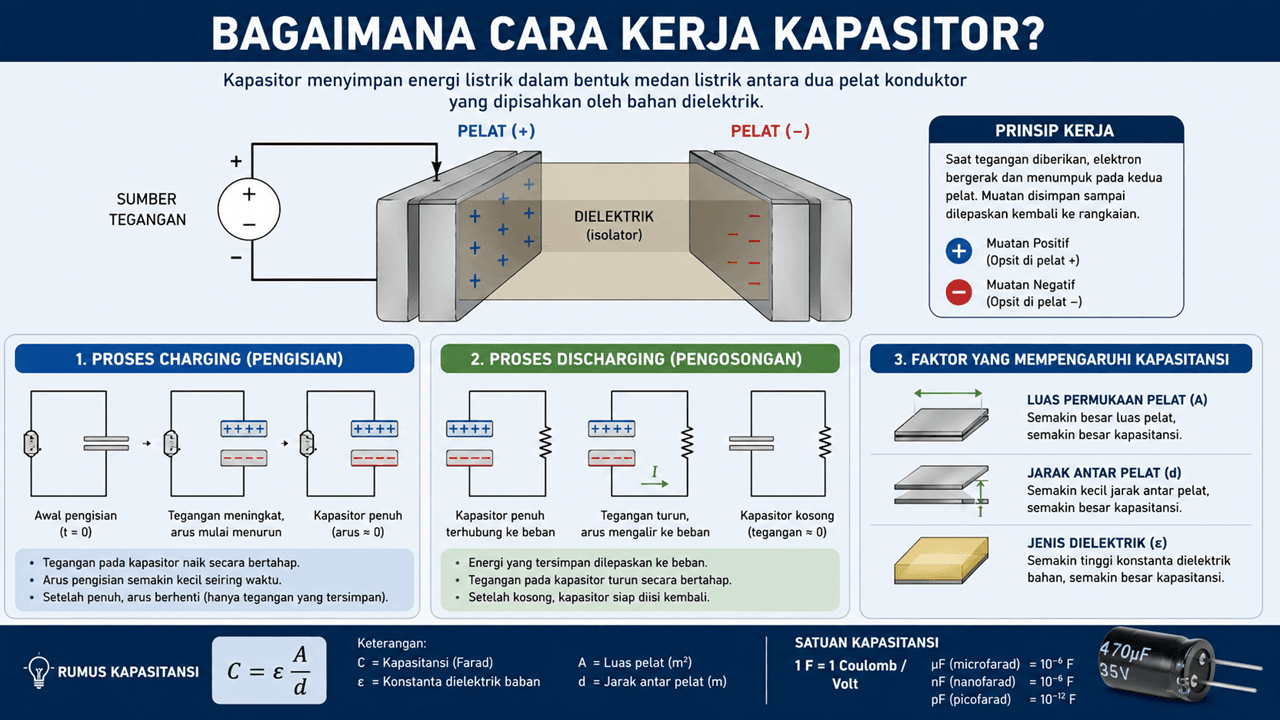

Bagaimana Cara Kerja Kapasitor?

Prinsip kerja kapasitor didasarkan pada kemampuan menyimpan dan melepaskan energi listrik.

Saat kapasitor dihubungkan ke sumber tegangan, elektron akan bergerak menuju salah satu pelat konduktor sehingga terjadi akumulasi muatan listrik. Karena kedua pelat dipisahkan oleh bahan dielektrik, arus tidak dapat mengalir secara langsung dari satu pelat ke pelat lainnya.

Ketika kapasitor telah terisi penuh, aliran arus akan berhenti. Sebaliknya, ketika kapasitor dihubungkan ke beban, energi yang tersimpan akan dilepaskan kembali.

Proses Charging

Charging adalah proses pengisian kapasitor.

Karakteristik proses charging:

• Tegangan kapasitor meningkat secara bertahap.
• Arus pengisian semakin menurun.
• Kapasitor mencapai kondisi penuh setelah periode tertentu.

Proses Discharging

Discharging merupakan proses pelepasan energi yang tersimpan.

Pada tahap ini:

• Tegangan kapasitor menurun.
• Energi listrik dialirkan menuju beban.
• Kapasitor kembali ke kondisi kosong.

Faktor yang Mempengaruhi Kapasitansi

Nilai kapasitansi dipengaruhi oleh beberapa faktor berikut:

Luas Permukaan Pelat

Semakin besar luas pelat, semakin besar kemampuan penyimpanan muatan listrik.

Jarak Antar Pelat

Semakin dekat jarak kedua pelat, semakin besar nilai kapasitansinya.

Jenis Material Dielektrik

Setiap bahan dielektrik memiliki konstanta dielektrik yang berbeda sehingga memengaruhi kapasitas penyimpanan energi.

Fungsi Kapasitor dalam Sistem Kelistrikan

Kapasitor memiliki banyak fungsi penting baik dalam rangkaian elektronika maupun sistem tenaga listrik.

Menyimpan Energi Listrik Sementara

Fungsi utama kapasitor adalah menyimpan energi dalam waktu singkat untuk kemudian digunakan kembali ketika dibutuhkan.

Contoh penerapan:

• Kamera flash
• UPS
• Sistem backup daya

Menstabilkan Tegangan

Kapasitor membantu menjaga kestabilan tegangan dengan meredam fluktuasi yang terjadi pada sistem.

Aplikasi:

• PLC
• Panel kontrol
• Sistem otomasi industri

Sebagai Filter pada Power Supply

Setelah proses penyearahan AC menjadi DC, kapasitor digunakan untuk mengurangi ripple voltage sehingga menghasilkan tegangan DC yang lebih stabil.

Manfaatnya:

• Mengurangi gangguan listrik.
• Meningkatkan kualitas tegangan.
• Melindungi komponen elektronik.

Mengurangi Noise dan Gangguan Sinyal

Kapasitor banyak digunakan sebagai:

• Decoupling capacitor
• Coupling capacitor
• Noise filter

Fungsinya menjaga kualitas sinyal agar tetap stabil.

Koreksi Faktor Daya (Power Factor Correction)

Dalam sistem tenaga listrik industri, kapasitor digunakan untuk mengurangi daya reaktif.

Keuntungan koreksi faktor daya:

• Efisiensi sistem meningkat.
• Rugi-rugi daya berkurang.
• Beban transformator lebih ringan.
• Mengurangi risiko penalti faktor daya dari PLN.

Membantu Starting Motor

Motor listrik satu fasa membutuhkan kapasitor untuk menghasilkan medan magnet bantu saat proses start.

Aplikasi umum:

• Pompa air
• Kompresor
• Blower
• Exhaust fan

Komponen Penyusun Kapasitor

Secara umum kapasitor terdiri dari tiga bagian utama.

Pelat Konduktor

Berfungsi sebagai media penyimpanan muatan listrik.

Material yang sering digunakan:

• Aluminium
• Tembaga
• Perak

Dielektrik

Dielektrik merupakan bahan isolator yang memisahkan kedua pelat.

Contoh material dielektrik:

• Keramik
• Kertas
• Mika
• Film plastik
• Elektrolit

Terminal

Terminal berfungsi sebagai titik koneksi kapasitor ke rangkaian listrik.

Jenis-Jenis Kapasitor

Berikut beberapa jenis kapasitor yang umum digunakan.

Kapasitor Keramik

Kapasitor keramik menggunakan bahan keramik sebagai dielektrik.

Kelebihan:

• Ukuran kecil
• Harga ekonomis
• Cocok untuk frekuensi tinggi

Kapasitor Elektrolit (ELCO)

Kapasitor elektrolit memiliki nilai kapasitansi yang besar dan bersifat polar.

Karakteristik:

• Kapasitansi tinggi
• Harga relatif terjangkau
• Banyak digunakan pada power supply

Kapasitor Film

Menggunakan film plastik sebagai bahan dielektrik.

Keunggulan:

• Stabil
• Tahan lama
• Akurasi tinggi

Kapasitor Mika

Memiliki kestabilan yang sangat baik dan cocok untuk aplikasi frekuensi tinggi.

Kapasitor Tantalum

Mempunyai ukuran kecil dengan kapasitansi yang relatif besar.

Banyak digunakan pada:

• Smartphone
• Laptop
• Peralatan elektronik modern

Kapasitor Variabel

Nilai kapasitansinya dapat diatur sesuai kebutuhan.

Aplikasi:

• Radio
• Perangkat komunikasi

Perbedaan Kapasitor Polar dan Non-Polar

Kapasitor Polar

Kapasitor polar memiliki kutub positif dan negatif.

Contohnya:

• Kapasitor elektrolit
• Kapasitor tantalum

Pemasangan harus sesuai polaritas.

Kapasitor Non-Polar

Tidak memiliki kutub sehingga dapat dipasang pada kedua arah.

Contohnya:

• Kapasitor keramik
• Kapasitor film
• Kapasitor mika

Cara Membaca Nilai Kapasitor

Pemahaman kode kapasitor sangat penting bagi teknisi listrik.

Contoh kode:

104

Perhitungan:

10 × 10⁴ pF = 100.000 pF = 100 nF

Contoh lainnya:

Rating Tegangan

Selain nilai kapasitansi, kapasitor juga memiliki batas tegangan kerja maksimum.

Contoh rating:

• 16V
• 25V
• 50V
• 450V
• 690V

Pilih kapasitor dengan rating tegangan yang lebih tinggi daripada tegangan operasi sistem.

Aplikasi Kapasitor dalam Dunia Industri

Penggunaan kapasitor sangat luas dalam berbagai sektor industri.

Capacitor Bank

Capacitor bank merupakan kumpulan kapasitor yang digunakan untuk memperbaiki faktor daya.

Manfaat:

• Mengurangi daya reaktif.
• Mengurangi rugi-rugi jaringan.
• Meningkatkan efisiensi distribusi listrik.

Panel Capacitor Bank

Panel capacitor bank biasanya terdiri dari:

• MCCB
• Fuse
• Kontaktor kapasitor
• Capacitor unit
• Power factor controller

Banyak digunakan pada:

• Pabrik manufaktur
• Gedung perkantoran
• Rumah sakit
• Hotel
• Data center

Inverter dan Variable Speed Drive (VSD)

Pada inverter dan VSD, kapasitor digunakan untuk menjaga kestabilan tegangan DC bus dan mengurangi ripple voltage.

Sistem UPS

UPS menggunakan kapasitor untuk membantu menjaga kontinuitas suplai daya ketika terjadi gangguan pada sumber utama.

Sistem Motor Listrik

Kapasitor membantu meningkatkan performa start dan efisiensi operasi motor listrik.

Cara Mengukur Kapasitor Menggunakan Multimeter

Pemeriksaan kapasitor merupakan bagian penting dalam troubleshooting.

Langkah-langkah pengukuran:

1. Putuskan sumber listrik.
2. Lepaskan kapasitor dari rangkaian apabila memungkinkan.
3. Buang muatan yang masih tersimpan.
4. Atur multimeter pada mode capacitance.
5. Hubungkan probe ke terminal kapasitor.
6. Baca nilai yang ditampilkan.

Apabila nilai jauh di bawah spesifikasi, kemungkinan kapasitor telah mengalami penurunan performa atau kerusakan.

Penyebab Kapasitor Rusak

Beberapa faktor yang paling sering menyebabkan kerusakan kapasitor antara lain:

Over Voltage

Tegangan yang melebihi rating kapasitor dapat merusak lapisan dielektrik.

Temperatur Tinggi

Panas berlebih mempercepat degradasi material internal kapasitor.

Umur Operasional

Seperti komponen lainnya, kapasitor memiliki batas usia pakai.

Kualitas Produk yang Rendah

Kapasitor berkualitas rendah umumnya memiliki umur yang lebih pendek dan lebih rentan mengalami kegagalan.

Tips Memilih Kapasitor yang Tepat

Agar sistem bekerja secara optimal, perhatikan beberapa faktor berikut:

Sesuaikan Nilai Kapasitansi

Pilih kapasitor sesuai kebutuhan desain rangkaian.

Perhatikan Rating Tegangan

Gunakan rating minimal 20% hingga 30% di atas tegangan kerja.

Perhatikan Suhu Operasi

Untuk lingkungan industri, pilih kapasitor dengan rating temperatur tinggi.

Gunakan Produk Berkualitas

Pilih produk yang memiliki standar internasional dan reputasi yang baik.

Kesimpulan

Kapasitor merupakan komponen penting dalam sistem kelistrikan dan elektronika yang berfungsi menyimpan energi listrik sementara, menstabilkan tegangan, menyaring noise, membantu starting motor, serta meningkatkan faktor daya pada instalasi listrik industri.

Dengan memahami pengertian kapasitor, cara kerja, jenis-jenis kapasitor, dan aplikasinya di lapangan, teknisi listrik dapat melakukan instalasi, perawatan, maupun troubleshooting dengan lebih efektif. Pemilihan kapasitor yang tepat juga berperan besar dalam menjaga keandalan, efisiensi, dan umur pakai sistem kelistrikan secara keseluruhan.
