Panel listrik 3 phase merupakan salah satu komponen paling penting dalam sistem distribusi tenaga listrik modern. Hampir seluruh fasilitas industri, gedung komersial, rumah sakit, pusat data, hotel, hingga pabrik manufaktur menggunakan sistem listrik tiga phase untuk mendukung kebutuhan daya yang besar dan stabil.

Dalam praktiknya, panel listrik 3 phase tidak hanya berfungsi sebagai pusat distribusi energi listrik, tetapi juga sebagai sistem proteksi, pengendalian, monitoring, dan manajemen daya. Tanpa panel yang dirancang dengan baik, risiko gangguan listrik, kerusakan peralatan, hingga downtime operasional dapat meningkat secara signifikan.

Artikel ini membahas secara lengkap mengenai pengertian panel listrik 3 phase, fungsi, komponen utama, cara kerja, jenis, keunggulan, hingga panduan memilih panel yang tepat untuk kebutuhan industri dan bangunan komersial.

Daftar Isi

Apa Itu Panel Listrik 3 Phase?

Panel listrik 3 phase adalah perangkat distribusi tenaga listrik yang digunakan untuk menerima, mengatur, mengendalikan, melindungi, dan mendistribusikan daya listrik tiga fasa ke berbagai beban listrik dalam suatu instalasi.

Sistem ini bekerja menggunakan tiga penghantar fase yang memiliki perbedaan sudut sebesar 120 derajat satu sama lain. Konfigurasi tersebut menghasilkan suplai daya yang lebih stabil dibandingkan sistem satu phase.

Panel listrik 3 phase biasanya ditempatkan pada titik distribusi utama suatu bangunan atau fasilitas industri. Dari panel ini, daya listrik kemudian disalurkan ke sub-panel, mesin produksi, motor listrik, sistem HVAC, pompa, kompresor, dan berbagai peralatan lainnya.

Pengertian Sistem Listrik 3 Phase

Sistem listrik tiga phase merupakan metode distribusi tenaga listrik yang menggunakan tiga gelombang arus bolak-balik (AC) dengan pergeseran sudut 120°.

Keunggulan utama sistem ini adalah kemampuan menyalurkan daya besar secara efisien dengan rugi-rugi energi yang lebih rendah dibandingkan sistem satu phase.

Karena alasan tersebut, sistem tiga phase menjadi standar utama dalam:

Industri manufaktur
Gedung bertingkat
Rumah sakit
Hotel
Data center
Infrastruktur publik
Pusat perbelanjaan

Perbedaan Sistem 1 Phase dan 3 Phase

Aspek	1 Phase	3 Phase
Jumlah Fasa	1	3
Tegangan Umum	220V	380V–415V
Kapasitas Daya	Kecil	Besar
Stabilitas Daya	Lebih rendah	Sangat stabil
Efisiensi	Sedang	Tinggi
Penggunaan	Rumah tinggal	Industri dan komersial

Sistem 3 phase mampu memberikan aliran daya yang lebih konstan sehingga cocok untuk mengoperasikan motor listrik dan mesin industri berkapasitas besar.

Fungsi Panel Listrik 3 Phase

Panel listrik 3 phase memiliki berbagai fungsi penting dalam sistem kelistrikan modern.

1. Distribusi Daya Listrik

Fungsi utama panel adalah menerima daya dari sumber listrik kemudian mendistribusikannya ke berbagai beban sesuai kebutuhan.

Distribusi dilakukan secara terstruktur melalui breaker, busbar, dan sistem pengkabelan yang dirancang khusus.

2. Proteksi Sistem Kelistrikan

Panel listrik dilengkapi berbagai perangkat proteksi seperti:

MCCB
MCB
ACB
ELCB
Relay proteksi

Komponen tersebut bertugas memutus aliran listrik ketika terjadi:

Hubung singkat (short circuit)
Overload
Ground fault
Ketidakseimbangan fasa

3. Pengendalian Peralatan Listrik

Panel juga berfungsi sebagai pusat kontrol berbagai peralatan seperti:

Motor listrik
Pompa
Blower
Kompresor
Conveyor
Sistem pendingin

Pengendalian dapat dilakukan secara manual maupun otomatis.

4. Monitoring dan Pengukuran

Panel modern umumnya dilengkapi alat monitoring seperti:

Voltmeter
Ammeter
Frequency meter
Power meter
Multifunction meter

Data tersebut membantu tim maintenance melakukan analisis performa sistem kelistrikan.

5. Meningkatkan Keamanan Operasional

Dengan adanya sistem proteksi dan kontrol yang terintegrasi, risiko kebakaran, kerusakan peralatan, dan kecelakaan kerja dapat diminimalkan.

Komponen Utama Panel Listrik 3 Phase

Agar dapat bekerja secara optimal, panel listrik terdiri dari berbagai komponen penting.

MCCB (Molded Case Circuit Breaker)

MCCB berfungsi sebagai pemutus arus utama ketika terjadi gangguan listrik.

Keunggulan MCCB:

Kapasitas arus besar
Setting proteksi fleksibel
Cocok untuk aplikasi industri

ACB (Air Circuit Breaker)

ACB biasanya digunakan pada panel utama dengan kapasitas arus tinggi.

Fungsinya:

Proteksi arus lebih
Proteksi hubung singkat
Switching daya utama

MCB (Miniature Circuit Breaker)

MCB digunakan untuk melindungi sirkuit dengan kapasitas arus yang lebih kecil.

Umumnya digunakan pada:

Lighting
Stop kontak
Beban ringan

Magnetic Contactor

Contactor berfungsi menghubungkan dan memutus aliran listrik ke beban secara otomatis.

Biasanya digunakan untuk:

Motor listrik
Pompa
Sistem HVAC

Thermal Overload Relay

Relay ini melindungi motor dari kondisi overload yang dapat menyebabkan kerusakan kumparan.

Busbar Tembaga

Busbar merupakan penghantar utama dalam panel listrik.

Keunggulan busbar tembaga:

Konduktivitas tinggi
Tahan panas
Umur pakai panjang

Current Transformer (CT)

CT digunakan untuk menurunkan arus besar menjadi arus yang dapat dibaca oleh alat ukur.

Multifunction Meter

Perangkat ini mampu menampilkan:

Tegangan
Arus
Daya aktif
Daya reaktif
Faktor daya
Konsumsi energi

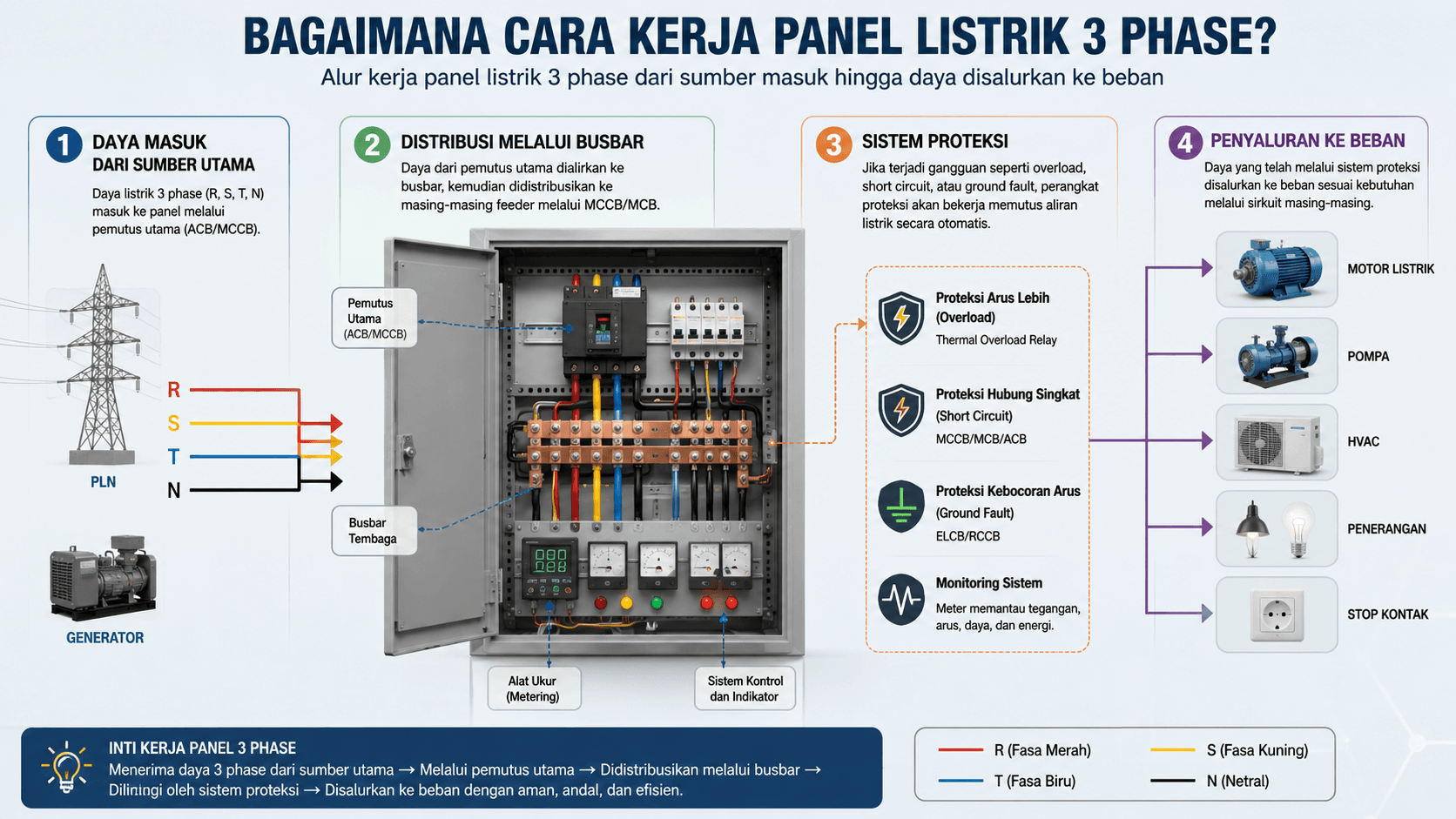

Bagaimana Cara Kerja Panel Listrik 3 Phase?

Secara sederhana, panel listrik bekerja sebagai pusat distribusi dan proteksi tenaga listrik.

Tahap 1: Daya Masuk dari Sumber Utama

Daya listrik berasal dari:

PLN
Generator
Sistem tenaga surya
Trafo distribusi

Daya tersebut masuk melalui breaker utama.

Tahap 2: Distribusi Melalui Busbar

Setelah melewati breaker utama, energi listrik dialirkan menuju busbar.

Busbar kemudian membagi daya ke berbagai feeder sesuai kebutuhan beban.

Tahap 3: Proteksi Sistem

Saat terjadi gangguan seperti:

Overload
Short circuit
Ground fault

Perangkat proteksi akan bekerja memutus aliran listrik secara otomatis.

Tahap 4: Penyaluran ke Beban

Daya yang telah melalui sistem proteksi kemudian disalurkan menuju:

Mesin produksi
Motor listrik
HVAC
Lift
Pompa
Panel distribusi lainnya

Jenis-Jenis Panel Listrik 3 Phase

Berikut beberapa jenis panel yang umum digunakan.

Panel MDP (Main Distribution Panel)

MDP merupakan pusat distribusi utama dalam suatu bangunan atau fasilitas industri.

Fungsinya:

Menerima daya dari sumber utama
Menyalurkan daya ke panel-panel lainnya

Panel SDP (Sub Distribution Panel)

SDP menerima suplai dari MDP kemudian mendistribusikannya ke area tertentu.

Panel MCC (Motor Control Center)

Panel MCC digunakan untuk mengendalikan banyak motor listrik dalam satu sistem terintegrasi.

Panel ATS-AMF

Panel ini mengatur perpindahan sumber listrik secara otomatis antara PLN dan genset.

Keunggulannya:

Mengurangi downtime
Menjaga kontinuitas operasional

Panel Capacitor Bank

Berfungsi memperbaiki faktor daya (power factor) sehingga penggunaan energi menjadi lebih efisien.

Panel Synchronizing

Digunakan untuk menyinkronkan beberapa generator sebelum dihubungkan ke sistem distribusi.

Panel PLC

Panel PLC digunakan untuk sistem otomasi industri berbasis programmable logic controller.

Keunggulan Menggunakan Panel Listrik 3 Phase

Kapasitas Daya Lebih Besar

Panel 3 phase mampu menangani beban listrik besar yang tidak dapat ditangani sistem satu phase.

Efisiensi Energi Tinggi

Distribusi daya menjadi lebih efisien dengan rugi-rugi energi yang lebih rendah.

Stabilitas Operasional

Tegangan dan arus yang lebih stabil membantu meningkatkan umur peralatan listrik.

Mendukung Motor Industri

Sebagian besar motor industri dirancang menggunakan sistem tiga phase karena menghasilkan torsi yang lebih baik.

Fleksibel untuk Pengembangan

Panel dapat dirancang dengan ruang cadangan sehingga mudah dikembangkan di masa depan.

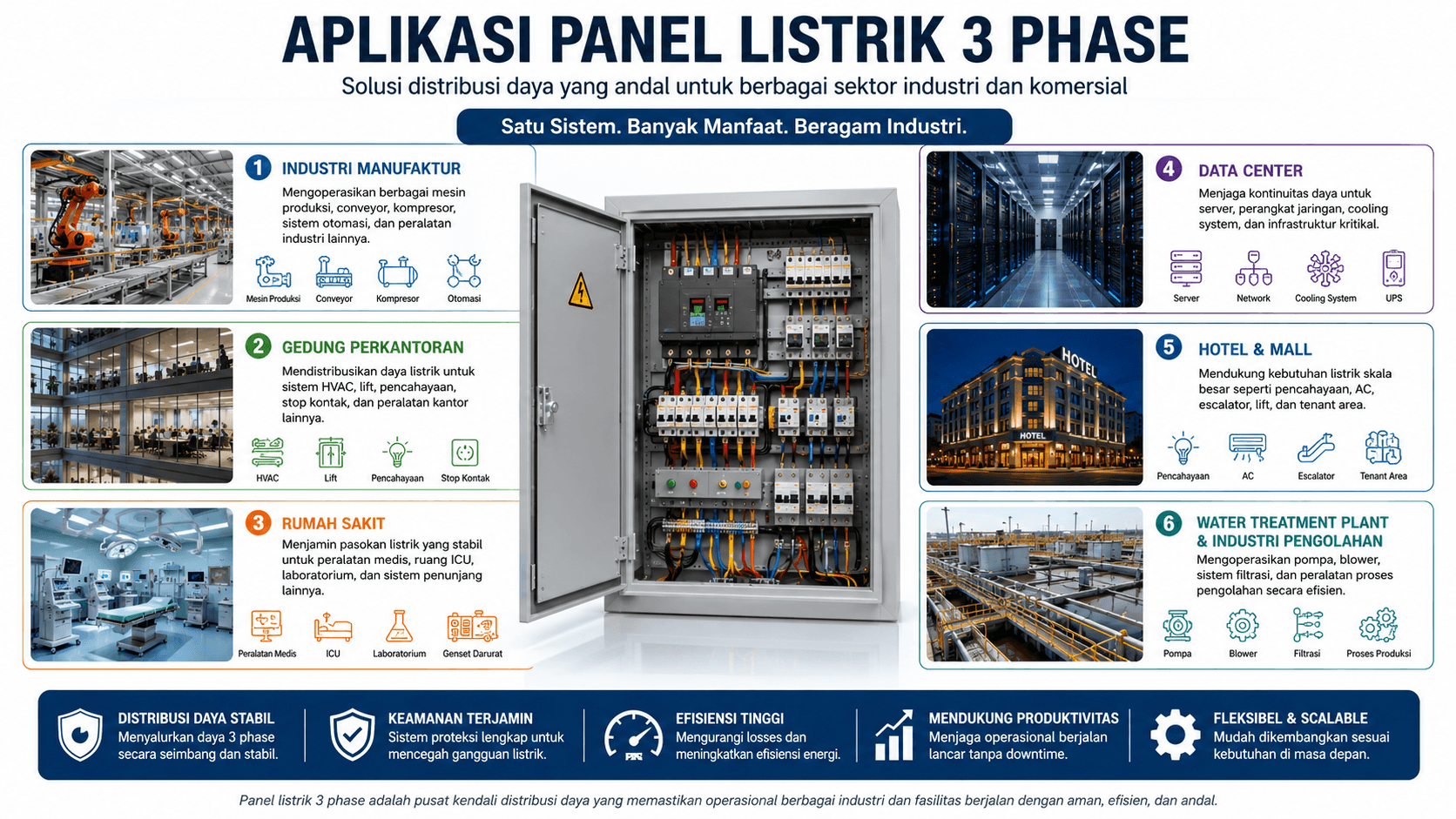

Aplikasi Panel Listrik 3 Phase

Panel listrik tiga phase digunakan di berbagai sektor industri.

Industri Manufaktur

Mengoperasikan:

Mesin produksi
Conveyor
Kompresor
Sistem otomasi

Gedung Perkantoran

Mendistribusikan daya ke:

HVAC
Lift
Pencahayaan
Server room

Rumah Sakit

Menjamin pasokan listrik untuk:

Peralatan medis
ICU
Laboratorium
Sistem cadangan genset

Data Center

Menjaga kontinuitas daya pada server dan perangkat jaringan.

Hotel dan Mall

Mendukung kebutuhan listrik berskala besar dengan tingkat keandalan tinggi.

Standar yang Digunakan pada Panel Listrik 3 Phase

Pembuatan panel listrik harus mengikuti standar yang berlaku.

PUIL

Persyaratan Umum Instalasi Listrik menjadi acuan utama instalasi listrik di Indonesia.

IEC

Standar IEC digunakan secara internasional untuk memastikan keamanan dan performa panel listrik.

Standar IP Protection

Menentukan tingkat perlindungan panel terhadap:

Debu
Air
Lingkungan industri

FAT dan SAT

Sebelum digunakan, panel biasanya menjalani:

Factory Acceptance Test (FAT)

Pengujian dilakukan di workshop panel maker.

Site Acceptance Test (SAT)

Pengujian dilakukan setelah panel terpasang di lokasi proyek.

Cara Memilih Panel Listrik 3 Phase yang Tepat

Tentukan Kapasitas Beban

Hitung total daya yang akan digunakan beserta faktor pertumbuhannya.

Pilih Komponen Berkualitas

Gunakan komponen dari merek terpercaya untuk meningkatkan keandalan sistem.

Sesuaikan dengan Lingkungan Operasional

Perhatikan:

Suhu
Kelembaban
Debu
Korosi

Pastikan Memenuhi Standar

Panel harus memenuhi standar nasional maupun internasional yang berlaku.

Pilih Panel Maker Berpengalaman

Panel maker yang berpengalaman mampu menghasilkan panel yang aman, efisien, dan sesuai kebutuhan proyek.

Kesimpulan

Panel listrik 3 phase merupakan pusat distribusi tenaga listrik yang sangat penting dalam instalasi industri dan bangunan komersial. Selain mendistribusikan daya, panel juga berfungsi sebagai sistem proteksi, monitoring, dan pengendalian berbagai peralatan listrik.

Dengan memahami fungsi, komponen, cara kerja, dan jenis-jenis panel listrik 3 phase, teknisi, kontraktor MEP, kontraktor utama, maupun tim pengadaan dapat menentukan solusi yang tepat sesuai kebutuhan proyek. Pemilihan panel yang dirancang sesuai standar akan membantu meningkatkan efisiensi energi, keamanan instalasi, serta keandalan operasional dalam jangka panjang.
