Panel Incoming Feeder: Fungsi, Cara Kerja & Komponennya

Panel Incoming Feeder merupakan salah satu komponen paling penting dalam sistem distribusi tenaga listrik. Pada instalasi industri, gedung komersial, rumah sakit, hingga data center, panel ini berperan sebagai gerbang utama yang menerima suplai daya dari transformator atau jaringan PLN sebelum didistribusikan ke berbagai panel lainnya.

Bagi seorang Electrical Engineer, memahami fungsi, cara kerja, serta komponen pada Panel Incoming Feeder menjadi dasar dalam merancang sistem distribusi listrik yang aman, andal, dan efisien. Artikel ini membahas secara komprehensif peran Panel Incoming Feeder berdasarkan praktik terbaik di industri serta standar kelistrikan yang berlaku.

Galeri Proyek Kami

Lihat galeri proyek lainnya

Apa Itu Panel Incoming Feeder ?

Panel Incoming Feeder adalah panel distribusi listrik yang menerima pasokan daya utama dari sumber listrik, seperti transformator distribusi, generator, atau jaringan PLN. Dari panel ini, energi listrik dialirkan menuju Main Distribution Panel (MDP), Sub Distribution Panel (SDP), maupun panel distribusi lainnya sesuai kebutuhan instalasi.

Secara sederhana, Panel Incoming Feeder dapat diibaratkan sebagai “gerbang masuk” seluruh energi listrik ke dalam sistem distribusi sebuah fasilitas. Karena berada di titik paling awal, panel ini harus memiliki sistem proteksi, pengukuran, dan pengendalian yang mampu menjaga keandalan seluruh jaringan.

Fungsi Panel Incoming Feeder

Menerima Daya dari Sumber Utama

Fungsi utama Panel Incoming Feeder adalah menerima suplai listrik dari transformator, generator, atau jaringan utilitas sebelum diteruskan ke sistem distribusi internal.

Melindungi Sistem Distribusi

Panel Incoming Feeder dilengkapi perangkat proteksi seperti Air Circuit Breaker (ACB) atau Molded Case Circuit Breaker (MCCB) yang berfungsi memutus aliran listrik apabila terjadi hubung singkat (short circuit), arus lebih (overcurrent), maupun gangguan lainnya.

Mengukur Parameter Kelistrikan

Selain proteksi, panel ini juga menjadi titik utama untuk memonitor parameter kelistrikan, antara lain:

• Tegangan (Voltage)
• Arus (Current)
• Daya Aktif (kW)
• Daya Semu (kVA)
• Faktor Daya (Power Factor)
• Frekuensi
• Konsumsi Energi (kWh)

Data tersebut membantu engineer dalam melakukan analisis performa sistem dan pengelolaan energi.

Menjadi Titik Isolasi Saat Maintenance

Ketika dilakukan inspeksi atau pemeliharaan, Panel Incoming Feeder memungkinkan suplai listrik diputus secara aman sehingga pekerjaan dapat dilakukan tanpa membahayakan personel maupun peralatan.

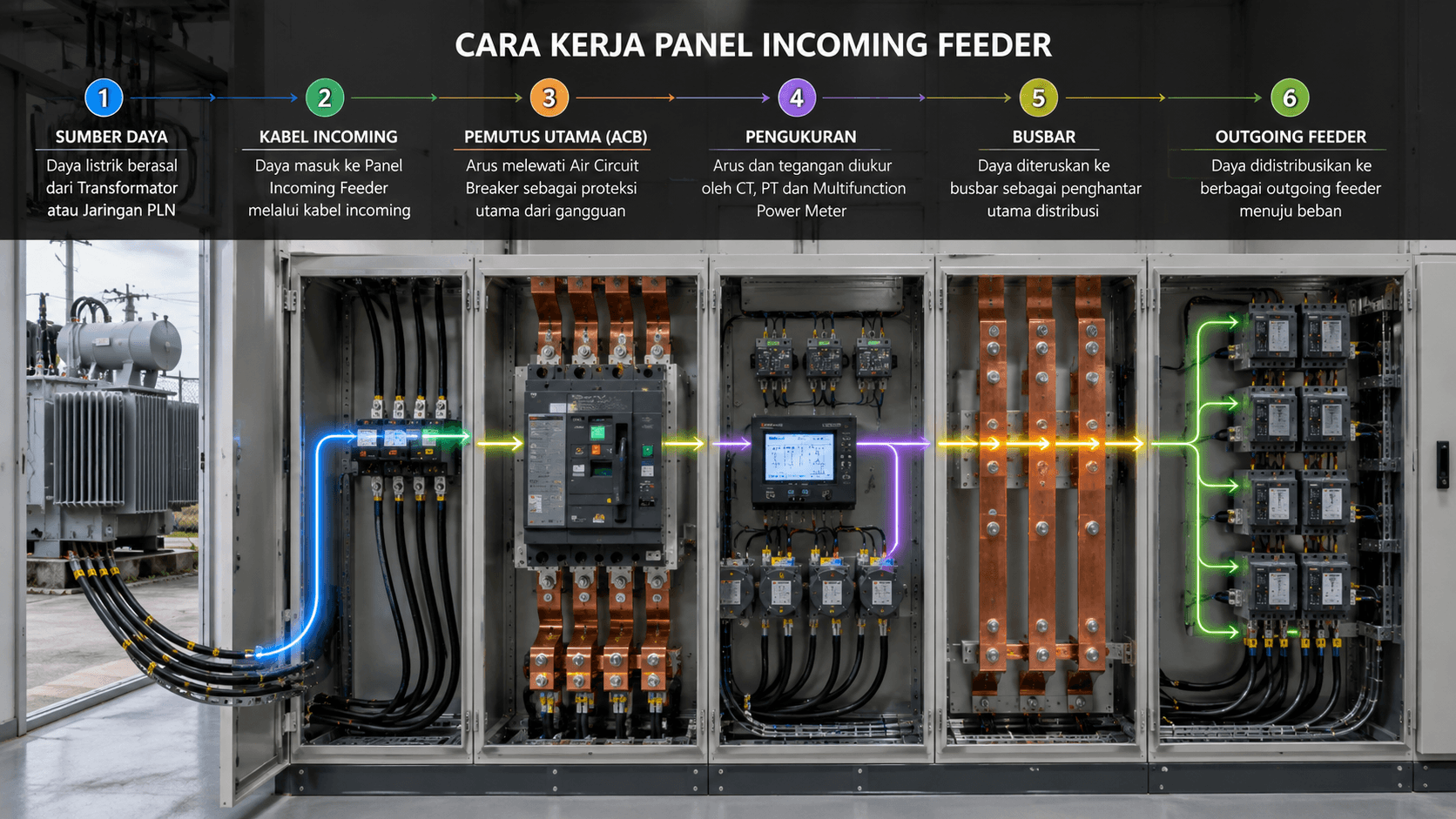

Bagaimana Cara Kerja Panel Incoming Feeder ?

Alur kerja Panel Incoming Feeder dimulai ketika listrik dari transformator atau jaringan PLN masuk melalui kabel incoming menuju pemutus utama (main breaker).

Selanjutnya, arus listrik melewati Current Transformer (CT) dan perangkat pengukuran sebelum diteruskan ke busbar utama. Dari busbar, daya listrik kemudian disalurkan menuju berbagai Outgoing Feeder yang melayani beban seperti motor, panel produksi, HVAC, pencahayaan, maupun sistem utilitas lainnya.

Apabila protection relay mendeteksi gangguan seperti arus hubung singkat atau overload, relay akan mengirim sinyal ke breaker untuk membuka kontak sehingga aliran listrik terputus dalam waktu sangat singkat. Mekanisme ini membantu meminimalkan kerusakan peralatan dan meningkatkan keselamatan instalasi.

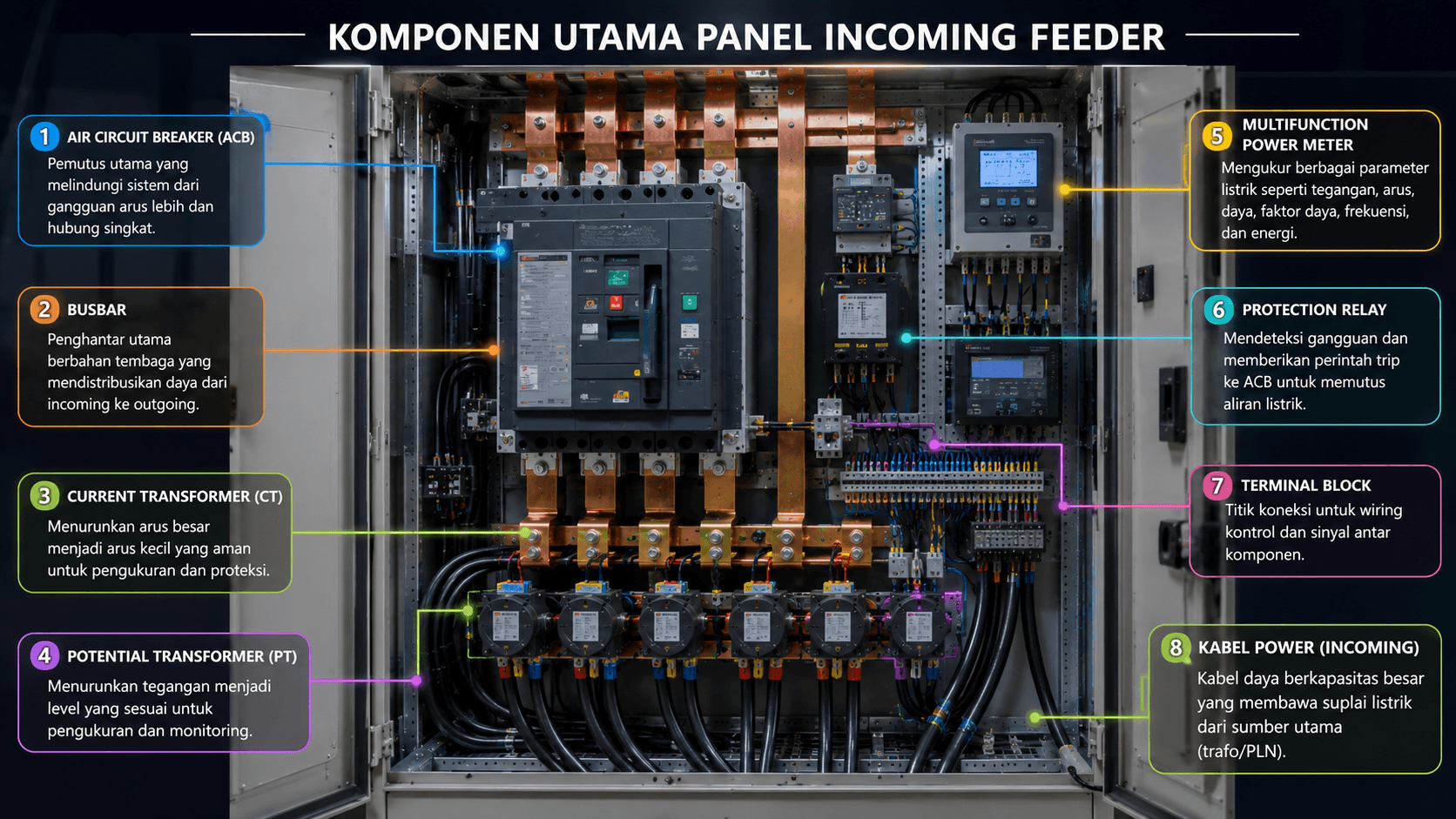

Komponen Utama Panel Incoming Feeder

Air Circuit Breaker (ACB)

ACB banyak digunakan pada panel berkapasitas besar karena memiliki kemampuan memutus arus hubung singkat yang tinggi, pengaturan proteksi yang fleksibel, serta kemudahan dalam pemeliharaan.

Molded Case Circuit Breaker (MCCB)

Untuk aplikasi dengan kapasitas lebih kecil, MCCB menjadi pilihan yang ekonomis namun tetap mampu memberikan proteksi terhadap arus lebih dan hubung singkat.

Current Transformer (CT)

CT digunakan untuk menurunkan nilai arus menjadi level yang aman sehingga dapat dibaca oleh multifunction power meter maupun protection relay.

Potential Transformer (PT)

PT mengubah tegangan tinggi menjadi tegangan yang sesuai untuk sistem pengukuran dan monitoring.

Busbar

Busbar berfungsi sebagai penghantar utama yang mendistribusikan energi listrik dari incoming menuju seluruh outgoing feeder.

Multifunction Power Meter

Perangkat ini memonitor berbagai parameter kelistrikan secara real-time sehingga memudahkan engineer dalam melakukan evaluasi performa sistem distribusi.

Protection Relay

Protection relay menganalisis kondisi jaringan secara terus-menerus dan memberikan perintah trip kepada breaker apabila ditemukan kondisi abnormal.

Perbedaan Panel Incoming Feeder dan Outgoing Feeder

Meskipun sama-sama berada dalam sistem distribusi listrik, keduanya memiliki fungsi yang berbeda.

Memahami perbedaan ini penting agar desain distribusi listrik dapat memenuhi aspek keselamatan dan efisiensi operasional.

Standar Desain Panel Incoming Feeder

Dalam proses desain dan fabrikasi, Panel Incoming Feeder sebaiknya mengacu pada standar internasional dan nasional, antara lain:

• IEC 61439 untuk rakitan panel tegangan rendah.
• IEC 60947 sebagai acuan perangkat switching dan proteksi tegangan rendah.
• PUIL (Persyaratan Umum Instalasi Listrik) sebagai pedoman instalasi listrik di Indonesia.
• Perhitungan Short Circuit Rating untuk memastikan panel mampu menahan arus gangguan sesuai kapasitas sistem.

Penerapan standar tersebut membantu meningkatkan keselamatan, keandalan, dan umur pakai panel distribusi.

Kapan Panel Incoming Feeder Digunakan ?

Panel Incoming Feeder digunakan pada berbagai sektor yang membutuhkan distribusi listrik yang andal, seperti:

• Industri manufaktur
• Gedung perkantoran
• Rumah sakit
• Hotel
• Data center
• Pusat perbelanjaan
• Bandara
• Infrastruktur publik
• Fasilitas migas
• Pembangkit listrik

Pada fasilitas dengan beban kritis, Panel Incoming Feeder sering diintegrasikan dengan sistem otomatisasi, monitoring energi, hingga SCADA untuk mempermudah pengawasan dan pengendalian.

Tips Memilih Panel Incoming Feeder

Pemilihan Panel Incoming Feeder perlu mempertimbangkan beberapa aspek teknis berikut:

• Hitung total kebutuhan daya dan proyeksi pertumbuhan beban.
• Pilih rating breaker yang sesuai dengan arus nominal dan kapasitas hubung singkat sistem.
• Gunakan komponen dari produsen yang memiliki reputasi baik dan dukungan purna jual.
• Pastikan desain panel memenuhi standar IEC serta PUIL.
• Pertimbangkan kemudahan ekspansi apabila kapasitas distribusi akan ditingkatkan di masa mendatang.
• Pilih panel maker yang memiliki pengalaman dalam desain, fabrikasi, pengujian, dan commissioning panel distribusi listrik.

FAQ

Kesimpulan

Panel Incoming Feeder memiliki peran vital sebagai titik masuk utama distribusi tenaga listrik pada berbagai jenis fasilitas. Selain menerima suplai daya, panel ini juga menjalankan fungsi proteksi, pengukuran, pengendalian, serta memastikan energi listrik dapat didistribusikan secara aman ke seluruh sistem.

Pemilihan desain, kapasitas breaker, perangkat proteksi, serta penerapan standar seperti IEC 61439, IEC 60947, dan PUIL menjadi faktor penting untuk menjaga keandalan instalasi dalam jangka panjang.

Apabila perusahaan Anda membutuhkan Panel Incoming Feeder, Panel LVMDP, Panel SDP, Panel ATS-AMF, maupun solusi panel listrik industri yang dirancang sesuai kebutuhan proyek, CV. Kanar Angkasa Elektrical siap membantu mulai dari tahap konsultasi, desain, fabrikasi, pengujian hingga commissioning. Kunjungi kae.co.id untuk mempelajari layanan kami lebih lanjut dan berkonsultasi dengan tim teknis mengenai solusi panel listrik yang tepat untuk proyek Anda.
