Panel Distribusi Listrik: Fungsi, Cara Kerja & Aplikasi

Dalam sistem kelistrikan modern, panel distribusi listrik memiliki peran yang sangat vital. Tanpa sistem distribusi yang baik, listrik dari sumber utama tidak dapat disalurkan secara aman dan efisien ke seluruh beban listrik di sebuah bangunan atau fasilitas industri.

Bagi teknisi listrik, kontraktor MEP, kontraktor utama, hingga divisi pengadaan, memahami panel distribusi listrik sangat penting karena perangkat ini menentukan keamanan, efisiensi, dan keandalan instalasi listrik.

Artikel ini akan membahas secara lengkap mengenai pengertian, cara kerja, komponen, hingga pengaplikasian panel distribusi listrik.

Galeri Proyek Kami

Lihat galeri proyek lainnya

Apa Itu Panel Distribusi Listrik ?

Panel distribusi listrik adalah perangkat atau enclosure yang berfungsi untuk menerima daya listrik dari sumber utama, lalu mendistribusikannya ke berbagai sirkuit atau beban melalui jalur yang telah diatur.

Secara sederhana, panel ini bertindak sebagai pusat kontrol distribusi daya.

Sumber listrik bisa berasal dari:

• PLN
• Generator Set
• UPS
• Solar Power System

Listrik yang masuk ke panel kemudian dibagi menuju:

• Sistem pencahayaan
• HVAC
• Mesin produksi
• Pompa
• Elevator
• Server dan data center

Tanpa panel distribusi listrik, distribusi daya akan menjadi tidak terorganisir dan berisiko tinggi.

Fungsi Utama Panel Distribusi Listrik

Membagi Aliran Daya

Fungsi utama panel distribusi listrik adalah membagi arus dari sumber utama menuju beberapa jalur beban.

Sebagai contoh:

Satu incoming 400A dapat dibagi menjadi:

• 100A untuk HVAC
• 80A untuk lighting
• 150A untuk produksi
• 70A untuk utility

Distribusi ini memungkinkan pengaturan daya yang lebih presisi.

Proteksi Sistem Kelistrikan

Panel juga melindungi instalasi dari:

• Overload
• Short circuit
• Ground fault
• Overcurrent

Proteksi ini biasanya dilakukan oleh:

• MCB
• MCCB
• ACB
• Relay protection

Saat terjadi fault, breaker akan trip untuk mencegah kerusakan.

Mempermudah Monitoring

Panel modern dilengkapi alat monitoring seperti:

• Volt meter
• Ampere meter
• Power meter
• kWh meter
• Multifunction meter

Monitoring membantu engineer memantau konsumsi daya.

Isolasi Gangguan

Jika salah satu feeder mengalami gangguan, hanya jalur tersebut yang diputus.

Area lain tetap berjalan normal.

Ini sangat penting untuk fasilitas kritikal seperti rumah sakit dan pabrik.

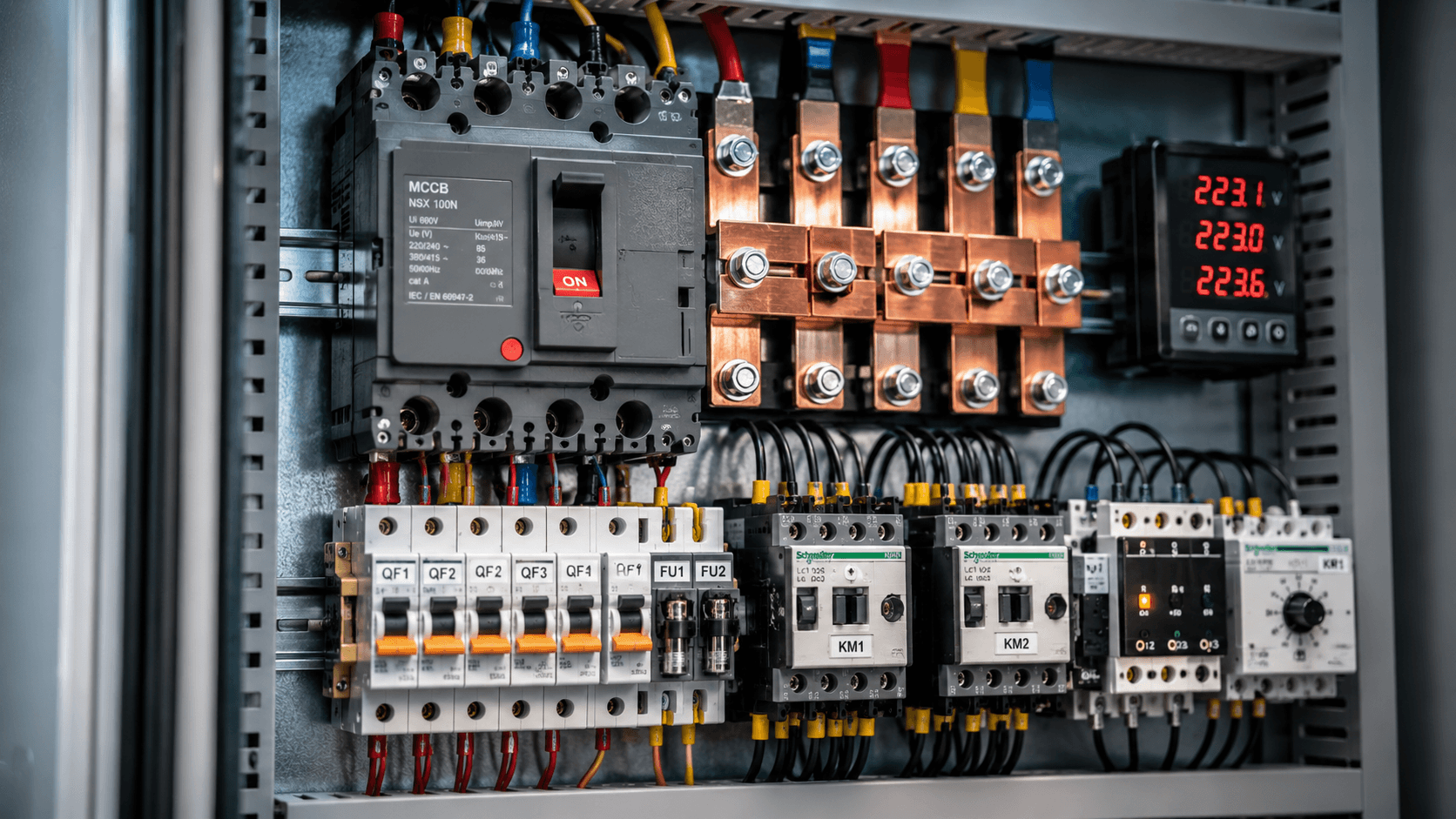

Komponen Utama Panel Distribusi Listrik

MCCB / MCB

MCCB dan MCB berfungsi sebagai proteksi utama.

MCB biasanya digunakan untuk beban kecil.

MCCB digunakan untuk beban besar dengan kapasitas arus tinggi.

Busbar

Busbar adalah konduktor utama dalam panel.

Material umum:

• Copper
• Aluminium

Busbar menyalurkan arus ke outgoing feeder.

Contactor

Contactor adalah saklar elektromagnetik untuk switching beban.

Banyak digunakan untuk:

• Motor
• Pompa
• Kompresor

Relay

Relay mendeteksi kondisi abnormal.

Contoh relay:

• Overcurrent relay
• Earth fault relay
• Undervoltage relay

Metering Instrument

Instrumen ini membantu monitoring real-time.

Contohnya:

• Power analyzer
• Digital meter
• Frequency meter

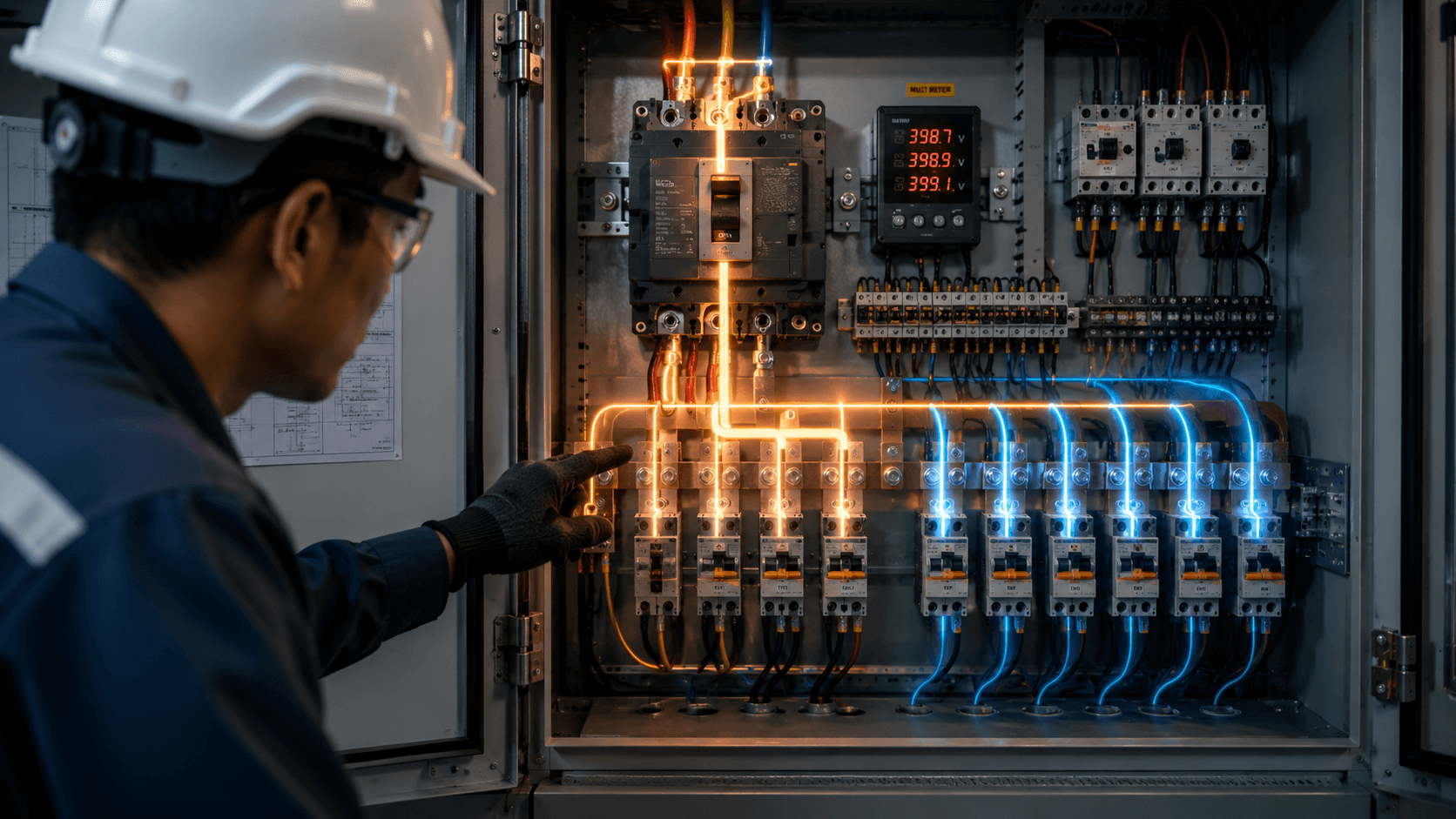

Cara Kerja Panel Distribusi Listrik

Cara kerja panel distribusi listrik dapat dijelaskan dalam beberapa tahap:

1. Incoming Power

Listrik masuk dari sumber utama menuju main breaker.

Contoh sumber:

• PLN 3 phase
• Genset
• Transformer

2. Proteksi Awal

Main breaker mengecek apakah ada:

• Arus berlebih
• Hubung singkat
• Fault

Jika ada gangguan, breaker trip.

3. Distribusi ke Busbar

Setelah lolos proteksi, daya masuk ke busbar.

Busbar bertindak sebagai jalur distribusi utama.

4. Outgoing Feeder

Dari busbar, daya didistribusikan ke feeder.

Masing-masing feeder memiliki breaker sendiri.

5. Daya Sampai ke Beban

Daya akhirnya digunakan oleh:

• Lighting
• Mesin
• HVAC
• Lift
• Server

Siklus ini terjadi terus-menerus selama sistem aktif.

Jenis-Jenis Panel Distribusi Listrik

Main Distribution Panel (MDP)

Main Distribution Panel adalah panel distribusi utama.

Fungsi:

• Menerima daya dari trafo / PLN
• Distribusi ke panel lain

Biasanya berkapasitas besar.

Sub Distribution Panel (SDP)

Sub Distribution Panel menerima daya dari MDP.

Digunakan untuk area tertentu.

Contoh:

• Lantai gedung
• Zona produksi
• Area utility

LVMDP

LVMDP digunakan untuk distribusi tegangan rendah.

Umum di industri dan gedung komersial.

Panel Capacitor Bank

Capacitor Bank digunakan untuk memperbaiki power factor.

Keuntungan:

• Mengurangi reactive power
• Menghemat biaya listrik
• Meningkatkan efisiensi

Pengaplikasian Panel Distribusi Listrik

Gedung Perkantoran

Digunakan untuk:

• Lighting
• AC
• Lift
• Access control

Pabrik Industri

Panel distribusi sangat krusial untuk:

• Mesin produksi
• Conveyor
• Motor besar
• Utility system

Downtime listrik berarti kerugian besar.

Rumah Sakit

Sistem kelistrikan harus stabil 24/7.

Panel mengatur:

• ICU
• Operating room
• Medical equipment

Data Center

Server membutuhkan power stabil.

Panel membantu:

• Redundancy
• Backup supply
• Monitoring power quality

Hotel dan Mall

Digunakan untuk distribusi ke:

• Tenant
• Escalator
• Chiller
• Lighting publik

Cara Memilih Panel Distribusi Listrik yang Tepat

Sebelum membeli panel distribusi listrik, perhatikan:

Kapasitas Beban

Hitung total load.

Safety Standard

Pastikan sesuai:

• IEC
• PUIL
• SNI

Material Enclosure

Pilih material berkualitas.

Future Expansion

Sisakan slot ekspansi.

Vendor Panel Maker

Pilih panel maker berpengalaman.

FAQ

Kesimpulan

Panel distribusi listrik adalah jantung dari sistem distribusi daya modern. Perangkat ini memastikan listrik dapat disalurkan dengan aman, stabil, dan efisien ke seluruh beban operasional.

Bagi proyek industri, komersial, maupun gedung skala besar, memilih panel berkualitas tinggi sangat penting untuk menjamin keandalan sistem.

Jika Anda membutuhkan panel distribusi listrik custom, mulai dari MDP, SDP, hingga LVMDP, Anda dapat berkonsultasi dengan CV. Kanar Angkasa Electrical sebagai panel maker berpengalaman untuk kebutuhan industri dan komersial.
