Panel Bus Section: Fungsi, Cara Kerja, dan Aplikasinya

Dalam sistem distribusi listrik tegangan rendah (Low Voltage/LV), kontinuitas pasokan daya menjadi salah satu aspek terpenting. Gangguan pada satu sumber listrik seharusnya tidak selalu menyebabkan seluruh sistem berhenti beroperasi. Di sinilah Panel Bus Section memiliki peran yang sangat penting.

Panel Bus Section memungkinkan dua busbar pada switchboard LV saling terhubung atau dipisahkan sesuai kebutuhan operasional. Dengan konfigurasi yang tepat, panel ini membantu meningkatkan fleksibilitas distribusi daya, mempermudah proses pemeliharaan, serta meningkatkan keandalan sistem kelistrikan.

Bagi konsultan listrik, memahami fungsi dan desain Panel Bus Section merupakan bagian penting dalam merancang sistem distribusi yang efisien, aman, dan sesuai standar industri.

Galeri Proyek Kami

Lihat galeri proyek lainnya

Apa Itu Panel Bus Section ?

Panel Bus Section adalah panel yang berfungsi menghubungkan dua bagian busbar dalam sebuah Low Voltage Switchboard menggunakan sebuah pemutus tenaga (umumnya Air Circuit Breaker/ACB). Panel ini sering disebut juga sebagai Bus Tie atau Bus Coupler, meskipun pada praktiknya istilah yang digunakan dapat berbeda sesuai desain switchboard.

Posisi Panel Bus Section berada di antara dua incoming section sehingga memungkinkan aliran daya berpindah dari satu sisi busbar ke sisi lainnya apabila diperlukan.

Berbeda dengan incoming panel yang menerima suplai dari transformator atau genset, serta outgoing panel yang mendistribusikan listrik ke beban, Panel Bus Section berfokus pada pengelolaan hubungan antar busbar untuk menjaga kontinuitas suplai.

Fungsi Panel Bus Section dalam Sistem Distribusi Listrik

Menghubungkan Dua Busbar

Fungsi utama Panel Bus Section adalah menghubungkan dua busbar yang sebelumnya terpisah. Dengan demikian, satu sumber listrik dapat memasok kedua sisi switchboard apabila kondisi operasional mengharuskannya.

Meningkatkan Fleksibilitas Operasi

Operator dapat melakukan perubahan konfigurasi distribusi daya tanpa perlu melakukan modifikasi instalasi. Fleksibilitas ini sangat membantu ketika terjadi perubahan beban maupun kebutuhan operasional.

Memudahkan Pemeliharaan

Ketika salah satu incoming harus dimatikan untuk inspeksi atau perawatan, sisi lainnya masih dapat menyuplai beban melalui Panel Bus Section. Hal ini mengurangi downtime dan meningkatkan produktivitas fasilitas.

Meningkatkan Keandalan Sistem

Pada fasilitas kritis seperti rumah sakit, data center, maupun pabrik manufaktur, kontinuitas listrik sangat penting. Panel Bus Section membantu menjaga pasokan daya sehingga risiko penghentian operasi dapat diminimalkan.

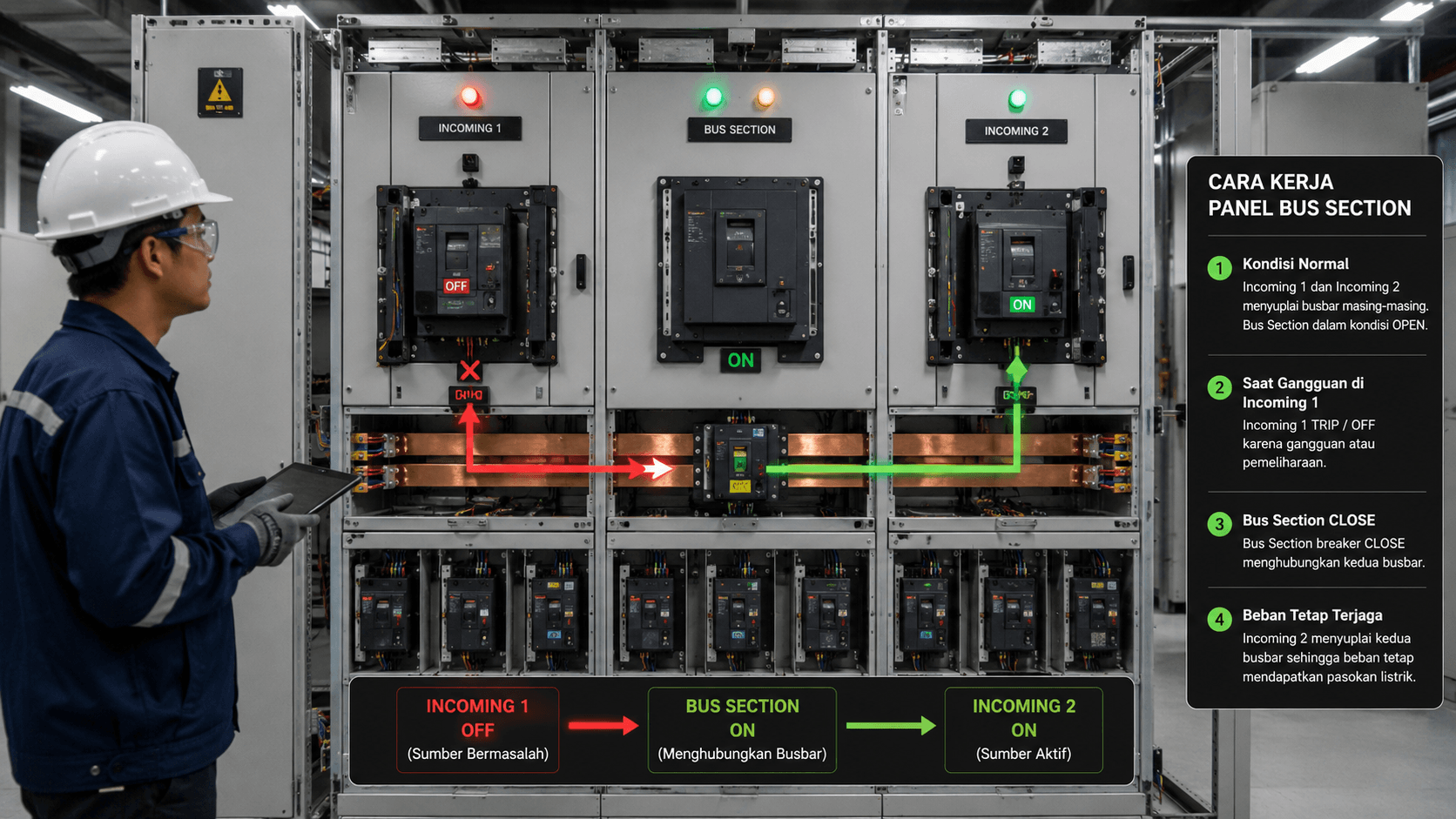

Bagaimana Cara Kerja Panel Bus Section ?

Pada kondisi normal, masing-masing incoming menyuplai busbar yang berbeda, sedangkan breaker Bus Section berada dalam kondisi open.

Ketika salah satu incoming mengalami gangguan atau harus dimatikan untuk pemeliharaan, breaker incoming tersebut dibuka. Setelah dipastikan aman melalui sistem interlocking, breaker Panel Bus Section dapat ditutup sehingga sisi busbar yang masih aktif akan menyuplai seluruh beban.

Pada sistem yang lebih kompleks, proses ini dapat dilakukan secara otomatis menggunakan PLC, relay proteksi, atau sistem kontrol switchgear.

Beberapa instalasi juga menerapkan konsep Open Transition maupun Closed Transition sesuai kebutuhan operasional, karakteristik beban, serta persyaratan koordinasi proteksi.

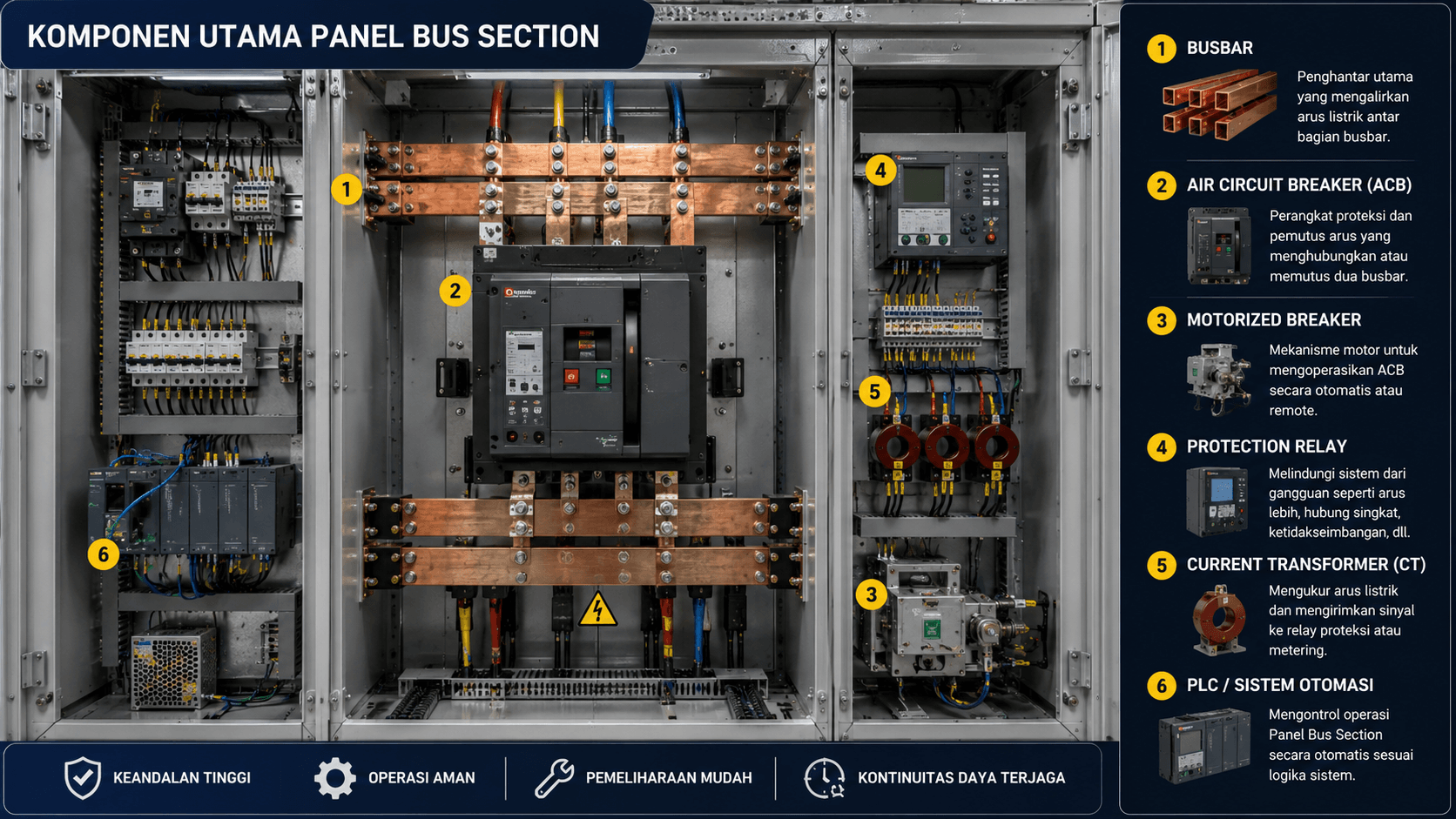

Komponen Utama Panel Bus Section

Sebuah Panel Bus Section umumnya terdiri atas beberapa komponen penting, yaitu:

• Busbar tembaga sebagai penghantar utama arus listrik.
• Air Circuit Breaker (ACB) yang berfungsi membuka dan menutup hubungan antar busbar.
• Motorized Breaker untuk memungkinkan pengoperasian otomatis maupun remote.
• Protection Relay sebagai sistem proteksi terhadap gangguan listrik.
• PLC atau kontrol otomatis apabila sistem membutuhkan otomatisasi perpindahan daya.
• Mechanical dan Electrical Interlocking untuk mencegah kesalahan operasi yang berpotensi menimbulkan hubung singkat.

Pemilihan setiap komponen harus mempertimbangkan kapasitas arus, rating hubung singkat, serta standar keselamatan yang berlaku.

Kapan Panel Bus Section Dibutuhkan ?

Tidak semua instalasi memerlukan Panel Bus Section. Namun, panel ini sangat direkomendasikan pada sistem yang mengutamakan keandalan distribusi listrik.

Beberapa contoh aplikasinya meliputi:

• Industri manufaktur.
• Rumah sakit.
• Data center.
• Gedung perkantoran bertingkat.
• Hotel.
• Bandara.
• Kawasan industri.
• Fasilitas utilitas dan infrastruktur publik.

Pada fasilitas-fasilitas tersebut, kehilangan suplai listrik beberapa menit saja dapat menimbulkan kerugian operasional yang signifikan.

Hal yang Perlu Dipertimbangkan Saat Mendesain Panel Bus Section

Perancangan Panel Bus Section tidak hanya mempertimbangkan ukuran breaker, tetapi juga keseluruhan sistem distribusi daya.

Beberapa aspek penting meliputi:

• Kapasitas arus busbar sesuai total beban.
• Rating hubung singkat (Short Circuit Rating).
• Koordinasi dan selektivitas sistem proteksi.
• Interlocking mekanis maupun elektris.
• Kemudahan pemeliharaan.
• Ruang ekspansi beban di masa depan.
• Kepatuhan terhadap standar IEC 61439 dan praktik rekayasa kelistrikan yang baik.

Bagi konsultan listrik, tahap desain menjadi faktor penentu agar switchboard mampu beroperasi secara aman, andal, dan efisien selama masa pakainya.

Mengapa Memilih Panel Bus Section Berkualitas ?

Panel Bus Section merupakan investasi jangka panjang bagi sistem distribusi listrik. Produk yang dirancang dan diproduksi dengan standar tinggi akan memberikan berbagai manfaat, antara lain:

• Meningkatkan keandalan suplai listrik.
• Mengurangi downtime operasional.
• Mempermudah proses maintenance.
• Meningkatkan keselamatan operator.
• Mendukung efisiensi biaya operasional dalam jangka panjang.
• Memudahkan pengembangan sistem distribusi di masa mendatang.

Karena itu, pemilihan panel maker yang berpengalaman menjadi langkah penting untuk memastikan setiap panel diproduksi sesuai spesifikasi teknis dan kebutuhan proyek.

FAQ

Kesimpulan

Panel Bus Section merupakan salah satu komponen penting pada Low Voltage Switchboard yang berperan dalam menjaga kontinuitas distribusi daya. Dengan menghubungkan dua busbar secara aman dan terkontrol, panel ini memberikan fleksibilitas operasi, mempermudah pemeliharaan, serta meningkatkan keandalan sistem kelistrikan.

Bagi konsultan listrik maupun pemilik fasilitas industri, pemilihan desain dan spesifikasi Panel Bus Section harus mempertimbangkan kapasitas beban, koordinasi proteksi, standar IEC 61439, serta kebutuhan operasional jangka panjang.

Apabila Anda membutuhkan Panel Bus Section, LVMDP, Main Distribution Panel, Panel ATS-AMF, atau solusi panel listrik khusus, CV. Kanar Angkasa Electrical siap membantu mulai dari tahap konsultasi, desain, fabrikasi, pengujian (Factory Acceptance Test/FAT), hingga instalasi. Dengan pengalaman sebagai panel maker, kami menghadirkan solusi yang andal, aman, dan sesuai kebutuhan proyek industri maupun komersial.
