Panduan Membaca Single Line Panel Listrik dengan Benar

Membaca Single Line Panel merupakan kemampuan dasar yang penting bagi engineer, electrical designer, maupun drafter yang terlibat dalam perencanaan dan pembuatan sistem distribusi listrik. Melalui Single Line Diagram (SLD), sebuah sistem kelistrikan dapat direpresentasikan secara sederhana mulai dari sumber listrik, perangkat proteksi, busbar, feeder, hingga beban tanpa harus menampilkan seluruh detail pengawatan.

Bagi engineer dan drafter, memahami Single Line Panel bukan hanya tentang mengenali simbol seperti ACB, MCCB, MCB, busbar, transformer, CT, dan grounding. Yang lebih penting adalah mampu membaca hubungan antar-komponen serta mengikuti aliran daya dari sumber menuju beban. Pemahaman tersebut membantu proses desain, review drawing, pemilihan perangkat, hingga koordinasi antara tim engineering, panel maker, kontraktor, dan instalatur.

Kesalahan dalam membaca SLD dapat menyebabkan salah memahami kapasitas feeder, posisi proteksi, hubungan antar-panel, atau konfigurasi distribusi listrik. Karena itu, artikel ini membahas cara membaca Single Line Panel secara sistematis, mulai dari mengenali komponen, memahami simbol dan rating, mengikuti jalur distribusi, hingga melakukan cross-check dengan dokumen engineering lainnya.

Galeri Proyek Kami

Lihat galeri proyek lainnya

Apa Itu Single Line Panel Listrik ?

Single Line Panel merupakan representasi sederhana dari sistem distribusi listrik yang menunjukkan hubungan antara sumber listrik, perangkat proteksi, busbar, feeder, kabel, hingga beban. Dalam praktik engineering, istilah yang umum digunakan adalah Single Line Diagram (SLD).

Berbeda dengan wiring diagram yang menggambarkan koneksi kabel secara lebih detail, SLD berfokus pada struktur dan aliran utama sistem tenaga listrik. Karena itu, engineer dan drafter dapat menggunakan SLD untuk memahami bagaimana energi listrik didistribusikan tanpa harus melihat setiap detail pengawatan.

Dalam desain panel listrik, SLD juga menjadi salah satu dokumen penting yang perlu dikaitkan dengan panel schedule, wiring diagram, layout panel, datasheet komponen, dan spesifikasi proyek.

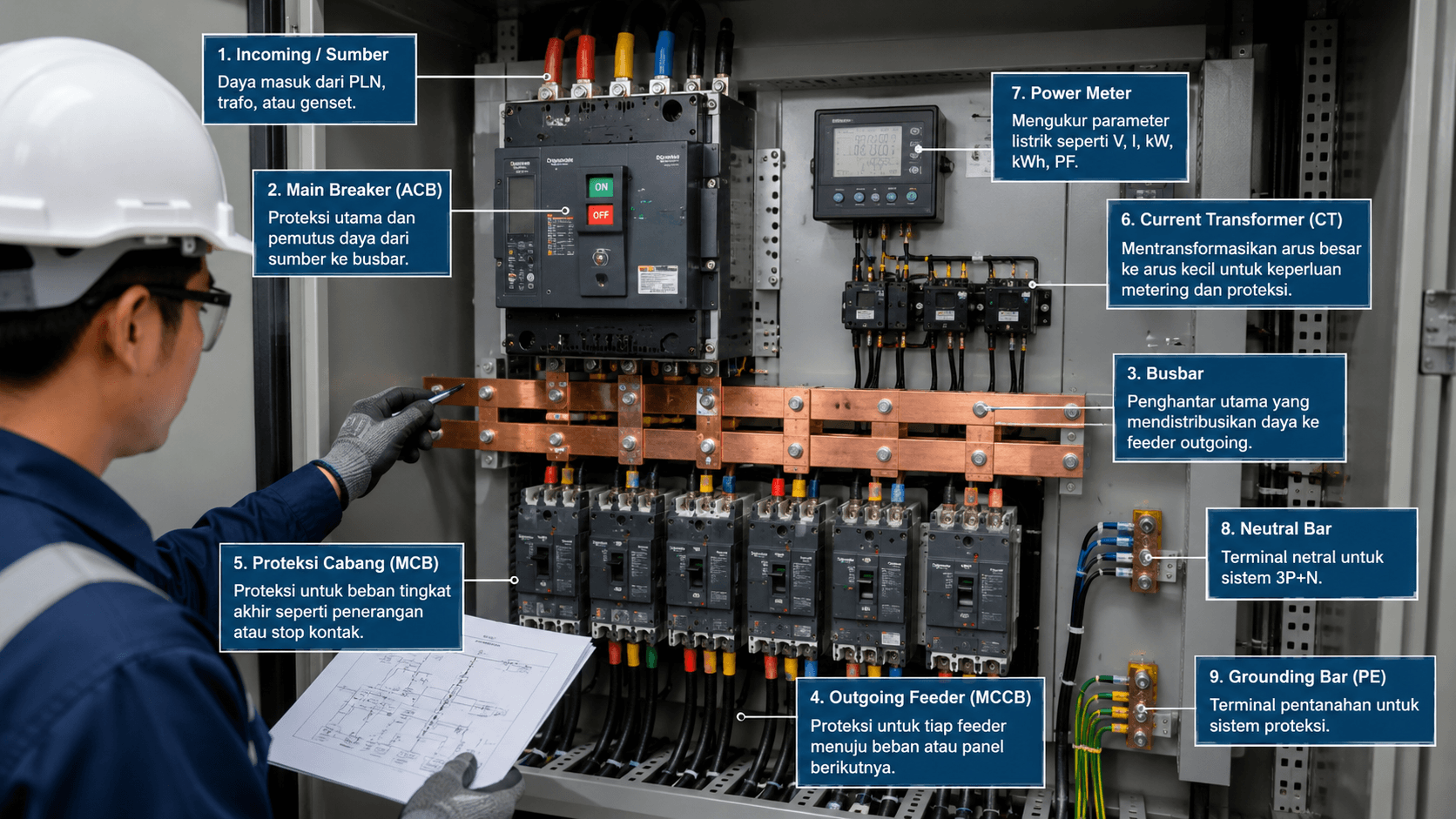

Komponen yang Perlu Dikenali dalam Single Line Panel

Sebelum membaca diagram secara keseluruhan, kenali terlebih dahulu komponen yang biasanya muncul di dalamnya.

Sumber Listrik dan Incoming

Sumber dapat berasal dari PLN, genset, transformer, atau sumber listrik lainnya. Bagian incoming menunjukkan jalur masuk daya menuju panel.

Pada panel distribusi seperti LVMDP, incoming umumnya terhubung dengan perangkat proteksi utama sebelum daya diteruskan ke busbar dan outgoing feeder.

Circuit Breaker dan Perangkat Proteksi

Circuit breaker seperti MCB, MCCB, atau ACB digunakan untuk proteksi dan pemutusan rangkaian sesuai desain sistem.

Saat membaca Single Line Panel, jangan hanya memperhatikan simbol breaker. Perhatikan juga informasi seperti:

• Rated current atau In
• Jumlah pole
• Tegangan kerja
• Breaking capacity
• Jenis trip atau proteksi
• Hubungan breaker dengan feeder

Informasi tersebut membantu engineer memahami kapasitas dan fungsi proteksi pada setiap bagian sistem.

Busbar dan Feeder

Busbar merupakan jalur distribusi utama di dalam panel. Dari busbar, energi listrik dapat diteruskan melalui beberapa outgoing feeder menuju panel berikutnya atau beban.

Contohnya, sebuah panel dapat memiliki feeder menuju SDP, MCC, panel penerangan, pompa, atau peralatan proses.

Beban, Metering, dan Grounding

Ujung feeder biasanya berhubungan dengan beban. Beban dapat berupa motor, pompa, sistem HVAC, penerangan, mesin produksi, atau panel distribusi lainnya.

SLD juga dapat menunjukkan perangkat metering seperti CT (Current Transformer), power meter, voltmeter, ammeter, serta hubungan neutral dan grounding.

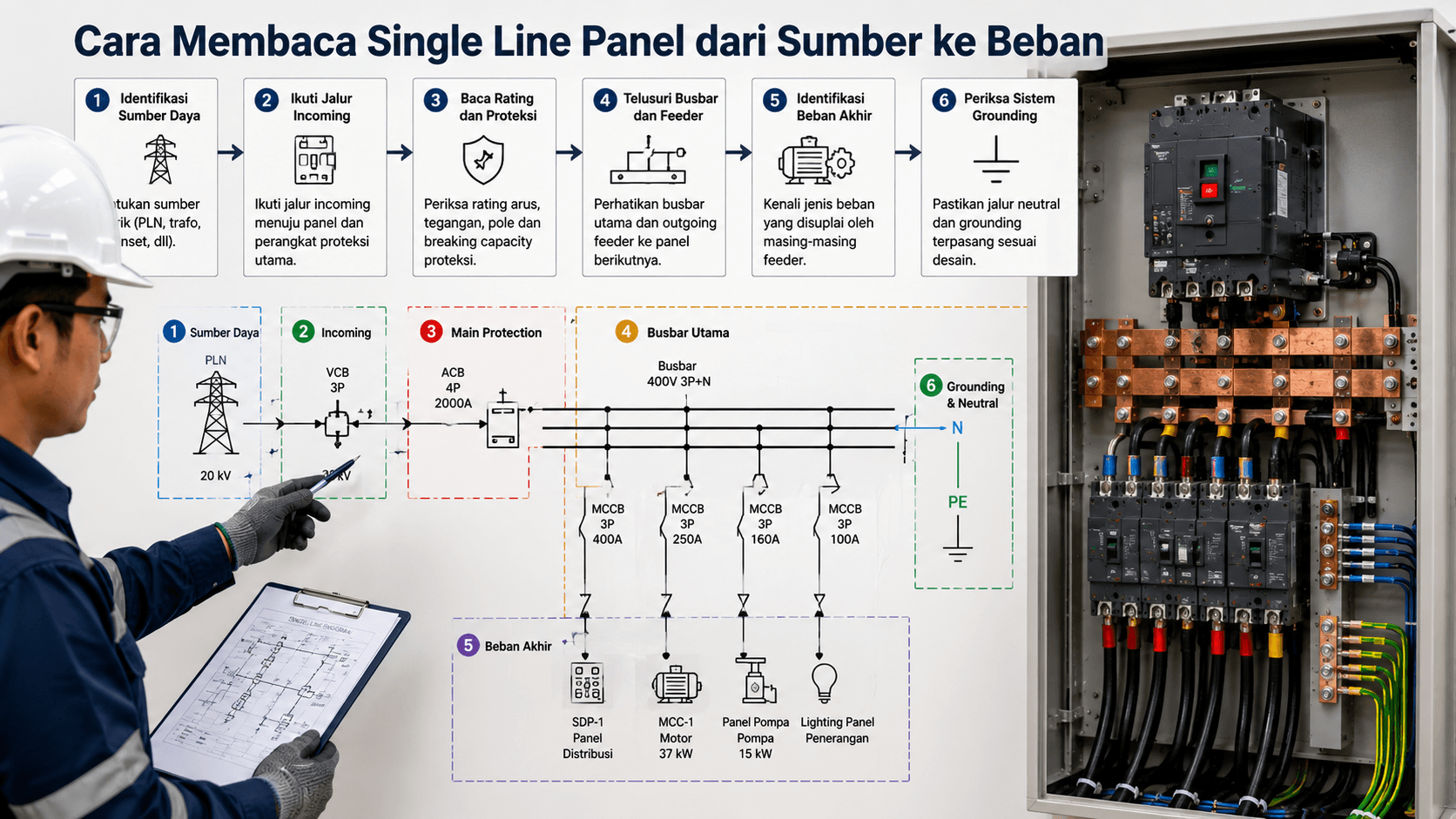

Cara Membaca Single Line Panel dari Sumber ke Beban

Cara paling mudah membaca SLD adalah mengikuti aliran sistem secara berurutan.

1. Identifikasi Sumber Daya

Mulailah dari sumber listrik. Tentukan apakah sistem mendapatkan suplai dari PLN, genset, transformer, atau kombinasi beberapa sumber.

Jika terdapat lebih dari satu sumber, perhatikan bagaimana masing-masing sumber terhubung ke sistem. Pada instalasi dengan genset, misalnya, dapat terdapat sistem ATS-AMF untuk mengatur perpindahan sumber.

2. Ikuti Jalur Incoming

Setelah menemukan sumber, ikuti garis menuju incoming panel. Perhatikan perangkat yang berada di antara sumber dan busbar.

Pada tahap ini, engineer dapat mengetahui posisi main breaker, metering, CT, atau perangkat proteksi lainnya.

3. Baca Rating Proteksi

Selanjutnya periksa rating perangkat proteksi. Misalnya, sebuah MCCB dapat memiliki rating arus tertentu yang disesuaikan dengan kapasitas feeder dan kebutuhan beban.

Jangan langsung menyimpulkan bahwa rating breaker sudah benar hanya berdasarkan angka pada SLD. Verifikasi tetap perlu dilakukan terhadap load calculation, cable sizing, short-circuit calculation, serta persyaratan desain proyek.

4. Telusuri Busbar dan Feeder

Setelah main protection, ikuti jalur menuju busbar. Dari sini, perhatikan setiap outgoing feeder.

Misalnya:

Incoming → Main MCCB → Busbar → MCCB Feeder → SDP → Beban

Dengan mengikuti pola tersebut, struktur distribusi akan lebih mudah dipahami.

5. Identifikasi Beban Akhir

Setiap feeder sebaiknya memiliki identitas yang jelas. Periksa apakah feeder menuju motor, panel distribusi, pompa, HVAC, lighting, atau peralatan lainnya.

Informasi beban membantu engineer melakukan pengecekan terhadap kesesuaian kapasitas kabel, breaker, dan perangkat distribusi.

6. Periksa Neutral dan Grounding

Jangan berhenti pada jalur fasa. Perhatikan juga neutral dan grounding karena keduanya memiliki fungsi berbeda dalam sistem kelistrikan.

Grounding berkaitan dengan keselamatan dan jalur arus gangguan, sedangkan neutral merupakan bagian dari konfigurasi sistem distribusi sesuai desainnya.

Cara Membaca Simbol dan Keterangan pada Single Line Panel

Simbol pada SLD biasanya merupakan bentuk penyederhanaan dari perangkat listrik sebenarnya. Karena itu, drafter perlu memahami legenda atau symbol list yang digunakan dalam dokumen proyek.

Beberapa informasi yang sering muncul antara lain:

• ACB/MCCB/MCB untuk perangkat circuit protection.
• Transformer untuk perubahan level tegangan.
• Generator sebagai sumber listrik.
• Busbar sebagai jalur distribusi dalam panel.
• CT untuk pengukuran arus.
• Cable designation untuk menunjukkan jenis atau ukuran kabel.
• Feeder designation untuk mengidentifikasi jalur distribusi.
• Load designation untuk menunjukkan beban yang dilayani.

Notasi seperti 400 V, 3P, 4P, 250 A, atau ukuran kabel tidak boleh dibaca secara terpisah. Engineer perlu melihat hubungan antara parameter tersebut dengan sistem secara keseluruhan.

Contoh Analisis Single Line Panel Sederhana

Bayangkan sebuah diagram memiliki struktur:

PLN → Main Breaker → Busbar → Feeder 1 → SDP
**　　　　　　　　　　　↳ Feeder 2 → MCC**
**　　　　　　　　　　　↳ Feeder 3 → Panel Pompa**

Dari diagram tersebut, pembacaan dimulai dari PLN sebagai sumber. Daya masuk melalui main breaker, kemudian diteruskan menuju busbar.

Busbar membagi suplai menjadi tiga jalur. Feeder pertama menuju SDP, feeder kedua menuju MCC, sedangkan feeder ketiga menuju panel pompa.

Dengan metode ini, engineer dapat memahami arah distribusi, pembagian beban, posisi proteksi, serta hubungan antar-panel tanpa harus langsung membaca wiring detail.

Kesalahan Umum Saat Membaca Single Line Panel

Beberapa kesalahan yang sering terjadi antara lain:

Menganggap SLD sebagai Wiring Diagram

SLD tidak menggambarkan seluruh detail koneksi kabel. Untuk mengetahui detail terminasi dan koneksi kontrol, gunakan wiring diagram atau schematic yang relevan.

Mengabaikan Rating Proteksi

Nominal breaker perlu dibaca bersama kapasitas kabel, beban, dan karakteristik sistem.

Tidak Memeriksa Hubungan Antar-Feeder

Kesalahan membaca jalur feeder dapat menyebabkan salah memahami panel mana yang sebenarnya disuplai oleh suatu outgoing.

Mengabaikan Grounding dan Neutral

Keduanya merupakan bagian penting dari sistem dan tidak seharusnya diabaikan ketika melakukan review desain.

Tips Membaca Single Line Panel untuk Engineer dan Drafter

Gunakan pendekatan dari umum ke detail. Pertama pahami sumber dan struktur distribusi, kemudian periksa proteksi, busbar, feeder, kabel, dan beban.

Selanjutnya, cocokkan SLD dengan dokumen lain. CV. Kanar Angkasa Electrical sendiri menempatkan Single Line Diagram, wiring diagram, layout panel, dan shop drawing sebagai bagian dari layanan desain panel listrik.

Untuk proyek yang lebih kompleks, lakukan cross-check terhadap:

1. Single Line Diagram.
2. Panel schedule.
3. Wiring/control diagram.
4. Panel layout.
5. Cable schedule.
6. Datasheet perangkat.
7. Load calculation.
8. Spesifikasi teknis proyek.

Pendekatan ini membantu mengurangi risiko ketidaksesuaian antara desain, fabrikasi, instalasi, dan commissioning.

FAQ

Kesimpulan

Kemampuan membaca Single Line Panel merupakan keterampilan penting bagi engineer dan drafter yang terlibat dalam desain maupun review sistem kelistrikan. Kuncinya bukan sekadar menghafal simbol, tetapi memahami hubungan sumber → proteksi → busbar → feeder → kabel → beban.

Setelah memahami struktur tersebut, pembacaan SLD dapat dilanjutkan dengan memeriksa rating breaker, kapasitas kabel, metering, grounding, serta kesesuaian antar-dokumen engineering.
