Panel PLC SCADA untuk Otomasi Industri

Dalam lingkungan industri modern, sistem kontrol tidak lagi hanya berfungsi untuk menjalankan atau menghentikan mesin. Automation Engineer membutuhkan sistem yang mampu mengendalikan proses, membaca kondisi peralatan, menampilkan informasi secara real-time, menyimpan data, serta membantu proses troubleshooting. Salah satu pendekatan yang banyak digunakan adalah Panel PLC SCADA.

Panel PLC SCADA menggabungkan panel kontrol berbasis Programmable Logic Controller (PLC) dengan sistem Supervisory Control and Data Acquisition (SCADA). Integrasi ini memungkinkan proses industri dikendalikan pada level PLC sekaligus dipantau dan dianalisis melalui sistem supervisory.

Galeri Proyek Kami

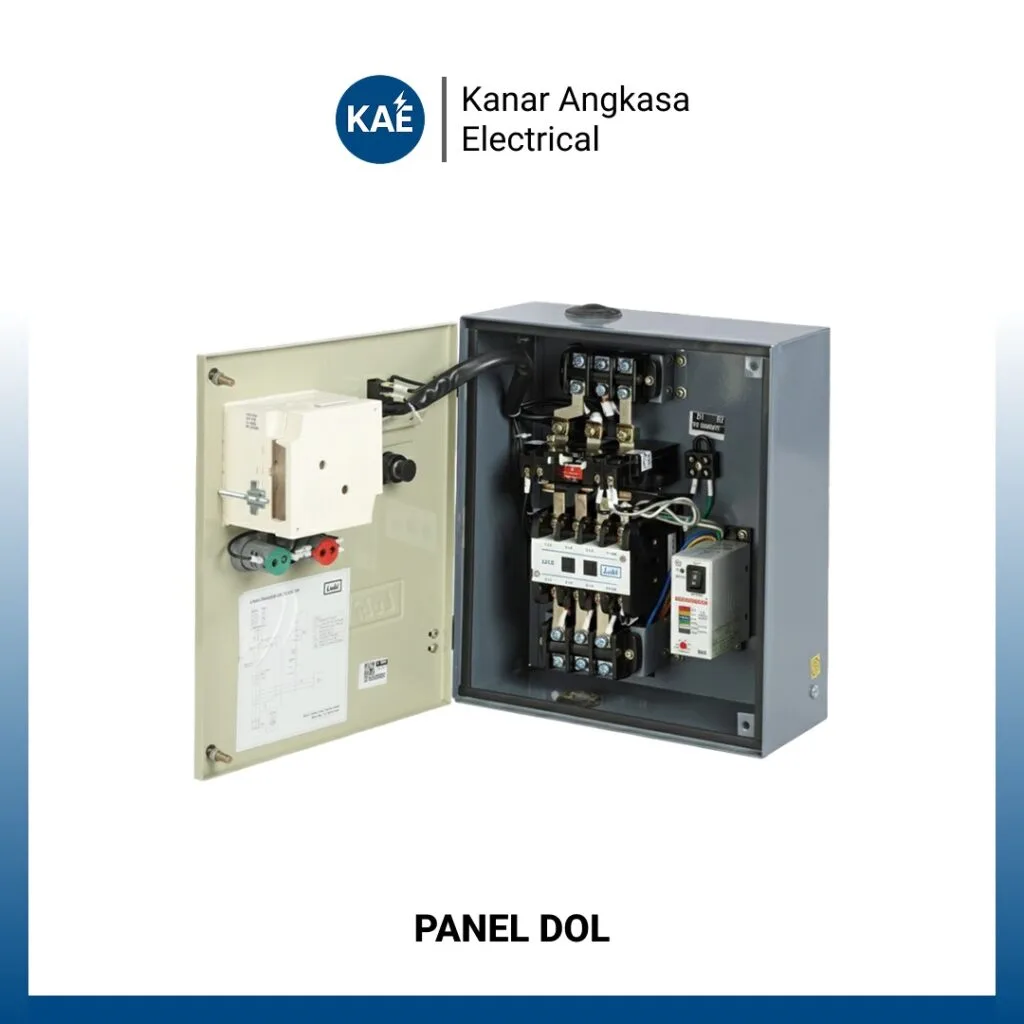

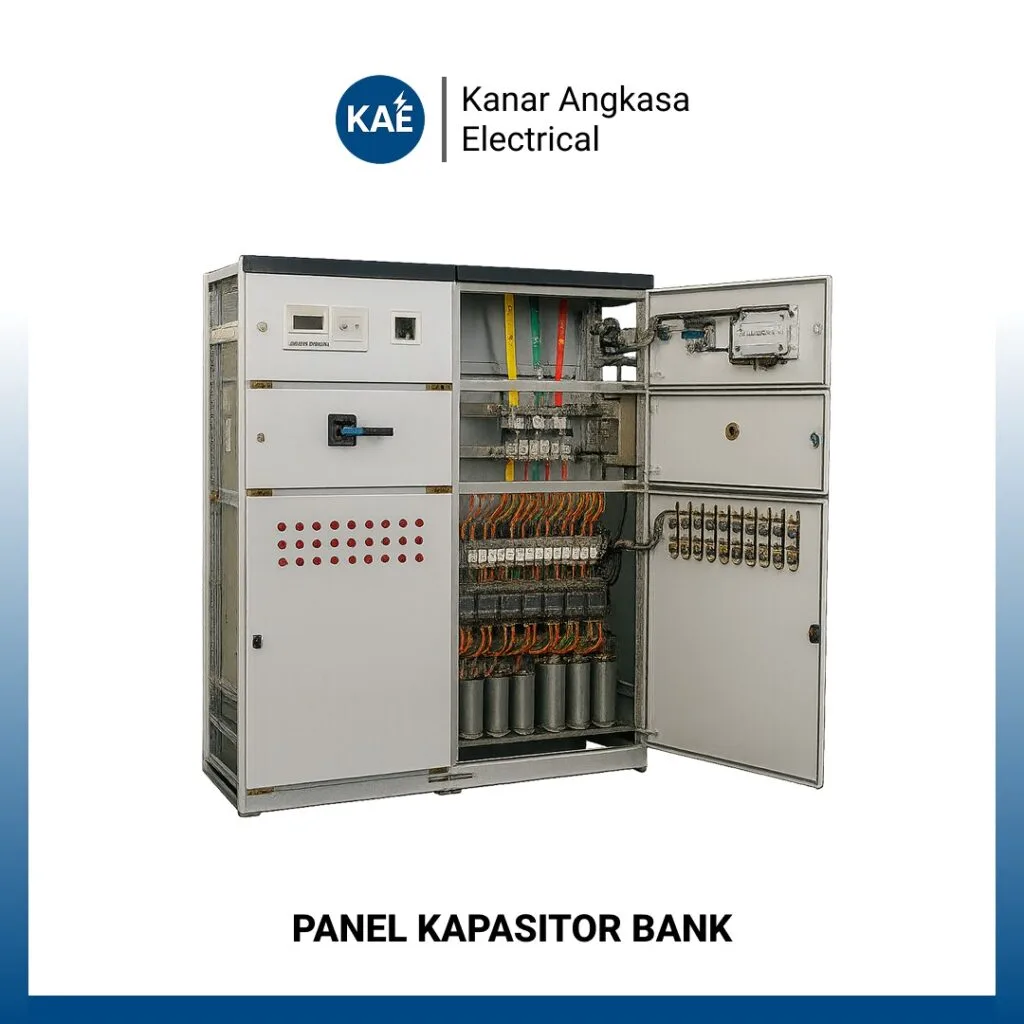

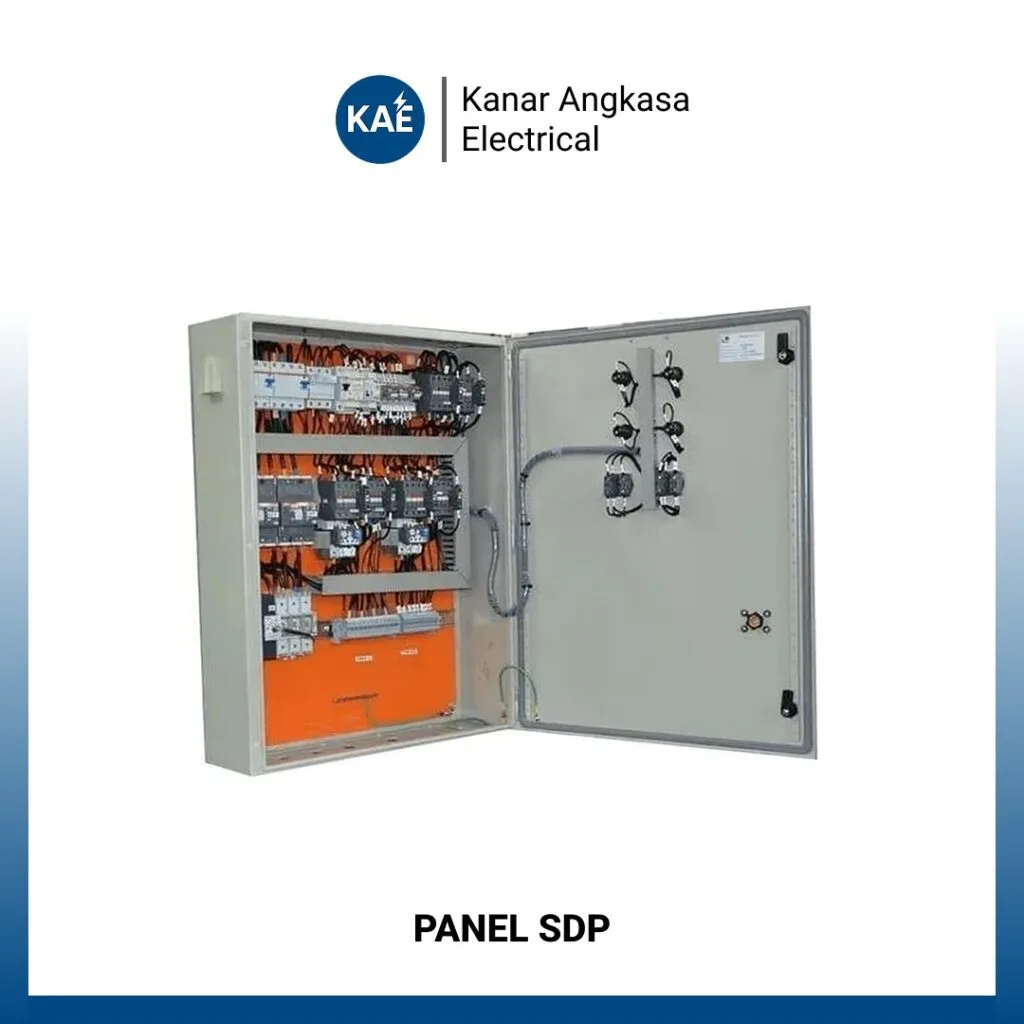

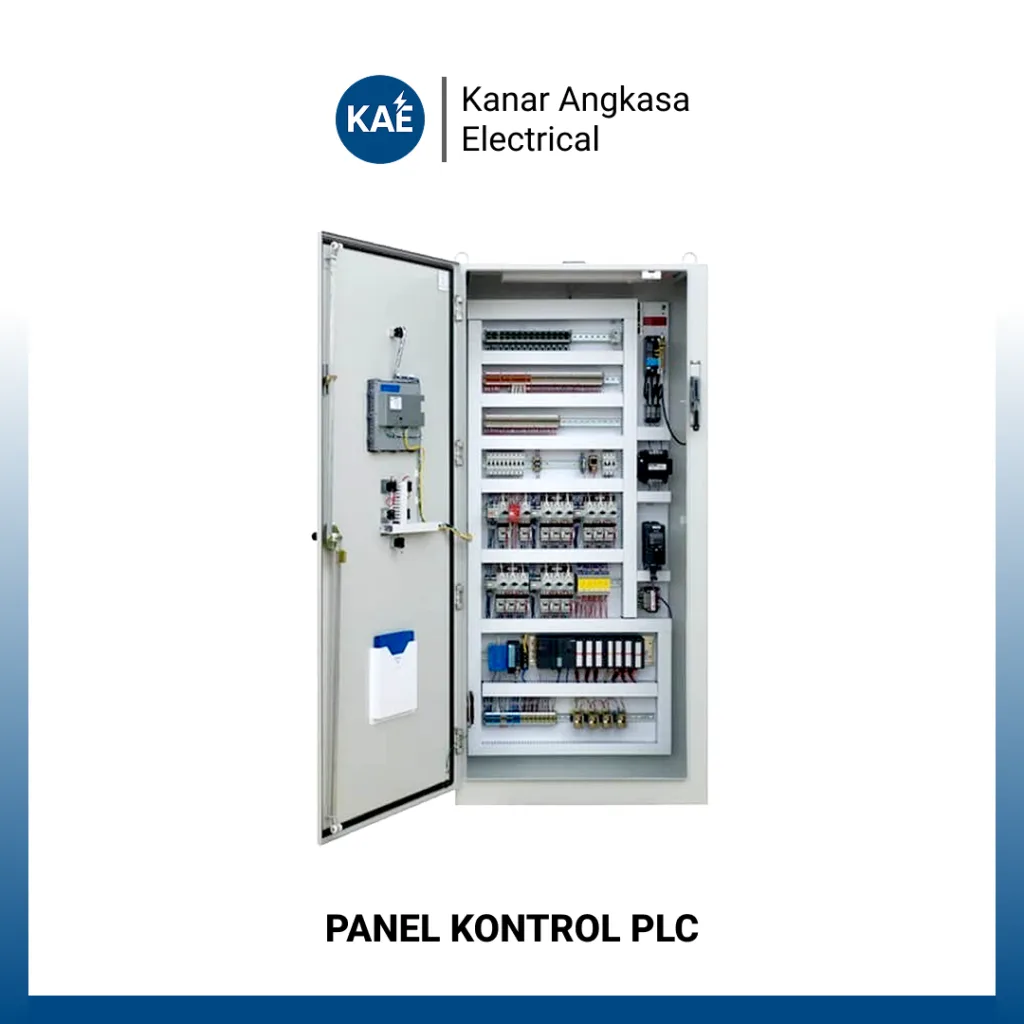

Lihat galeri proyek lainnya

Apa Itu Panel PLC SCADA ?

Panel PLC SCADA adalah sistem panel otomasi yang mengintegrasikan PLC sebagai controller dengan SCADA sebagai sistem monitoring dan supervisory control.

PLC menjalankan program kontrol berdasarkan input dari sensor atau perangkat lapangan kemudian menghasilkan perintah ke actuator. Sementara itu, SCADA mengambil data proses dari PLC untuk ditampilkan dalam bentuk graphical interface, alarm, trend, maupun data historis.

Dalam ekosistem Siemens, misalnya, SIMATIC Automation mencakup PLC, distributed I/O dan TIA Portal sebagai lingkungan engineering terintegrasi.

Fungsi PLC dalam Sistem Otomasi

PLC menjadi bagian utama pada control layer. Controller menerima sinyal digital maupun analog dari perangkat lapangan, memproses program logika, kemudian mengontrol output.

Contohnya pada sistem pompa, PLC dapat menerima feedback pressure transmitter, level sensor, dan status motor. Berdasarkan program yang dibuat, PLC kemudian mengendalikan contactor, motor starter, atau variable frequency drive.

Fungsi SCADA

SCADA berada pada supervisory layer. Sistem ini digunakan untuk menampilkan kondisi proses kepada operator, termasuk status equipment, nilai parameter, alarm, trend dan data historis.

Siemens menjelaskan bahwa SIMATIC WinCC dapat digunakan untuk kebutuhan visualisasi hingga aplikasi SCADA yang kompleks dan scalable.

Mengapa PLC dan SCADA Perlu Diintegrasikan?

PLC dan SCADA memiliki fungsi berbeda tetapi saling melengkapi. PLC berfokus pada pengendalian proses, sedangkan SCADA memberikan visibilitas terhadap proses tersebut.

Dengan integrasi yang tepat, operator dapat melihat kondisi sistem dari satu interface tanpa harus memeriksa setiap perangkat secara manual.

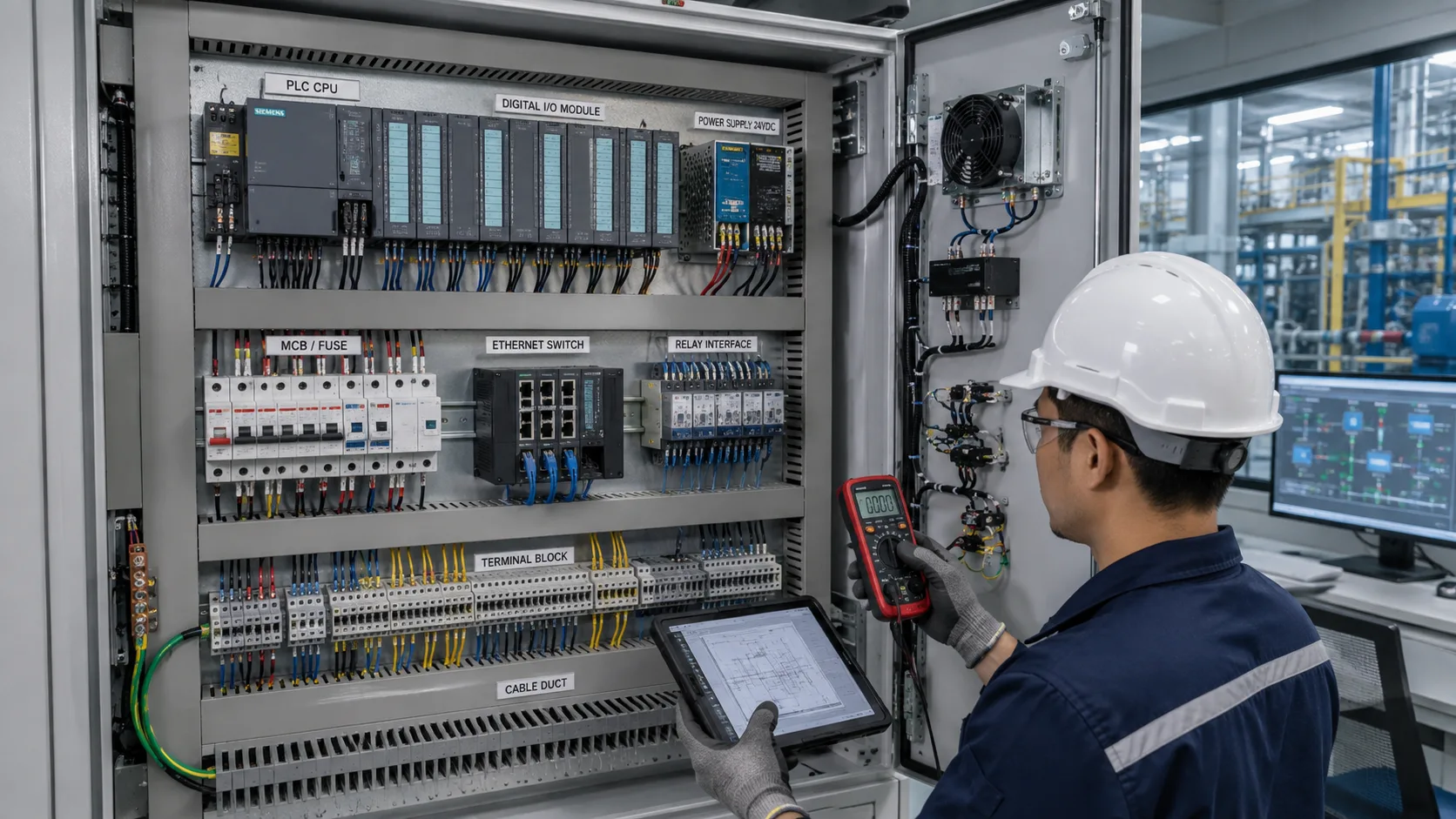

Komponen Utama Panel PLC SCADA

Sebuah Panel PLC SCADA umumnya terdiri dari beberapa komponen yang harus dipilih berdasarkan kebutuhan proses.

PLC dan Modul I/O

PLC terdiri dari CPU serta modul input dan output sesuai kebutuhan sistem. Pemilihan kapasitas I/O perlu mempertimbangkan jumlah sensor, actuator, analog signal, spare capacity, dan kemungkinan ekspansi.

Untuk sistem yang lebih besar, distributed I/O dapat digunakan agar arsitektur kontrol lebih fleksibel.

Industrial Network dan Communication Interface

Komunikasi merupakan bagian penting dalam integrasi PLC dan SCADA. Network dapat menghubungkan PLC, HMI, SCADA server, remote I/O, drive, serta perangkat lainnya.

Protokol yang digunakan dapat berbeda sesuai perangkat dan arsitektur, misalnya Industrial Ethernet, OPC UA, Modbus TCP, atau protokol komunikasi khusus vendor.

Platform WinCC modern juga menyediakan konektivitas PLC dan interface terbuka untuk mendukung integrasi OT/IT.

Power Supply dan Proteksi Panel

Panel membutuhkan power supply dan sistem proteksi yang sesuai. Komponen seperti MCB, fuse, surge protection, terminal block, grounding, dan power distribution perlu diperhitungkan dalam desain.

Layout panel juga harus mempertimbangkan heat dissipation, separation antara power dan control wiring, accessibility, serta kemudahan maintenance.

SCADA Server dan Operator Interface

SCADA dapat ditempatkan pada industrial PC atau server sesuai skala sistem. Operator interface digunakan untuk menampilkan process graphic, alarm, trend, status equipment, dan data produksi.

Untuk sistem tertentu, arsitektur SCADA dapat dikembangkan dari single-station hingga konfigurasi multi-station.

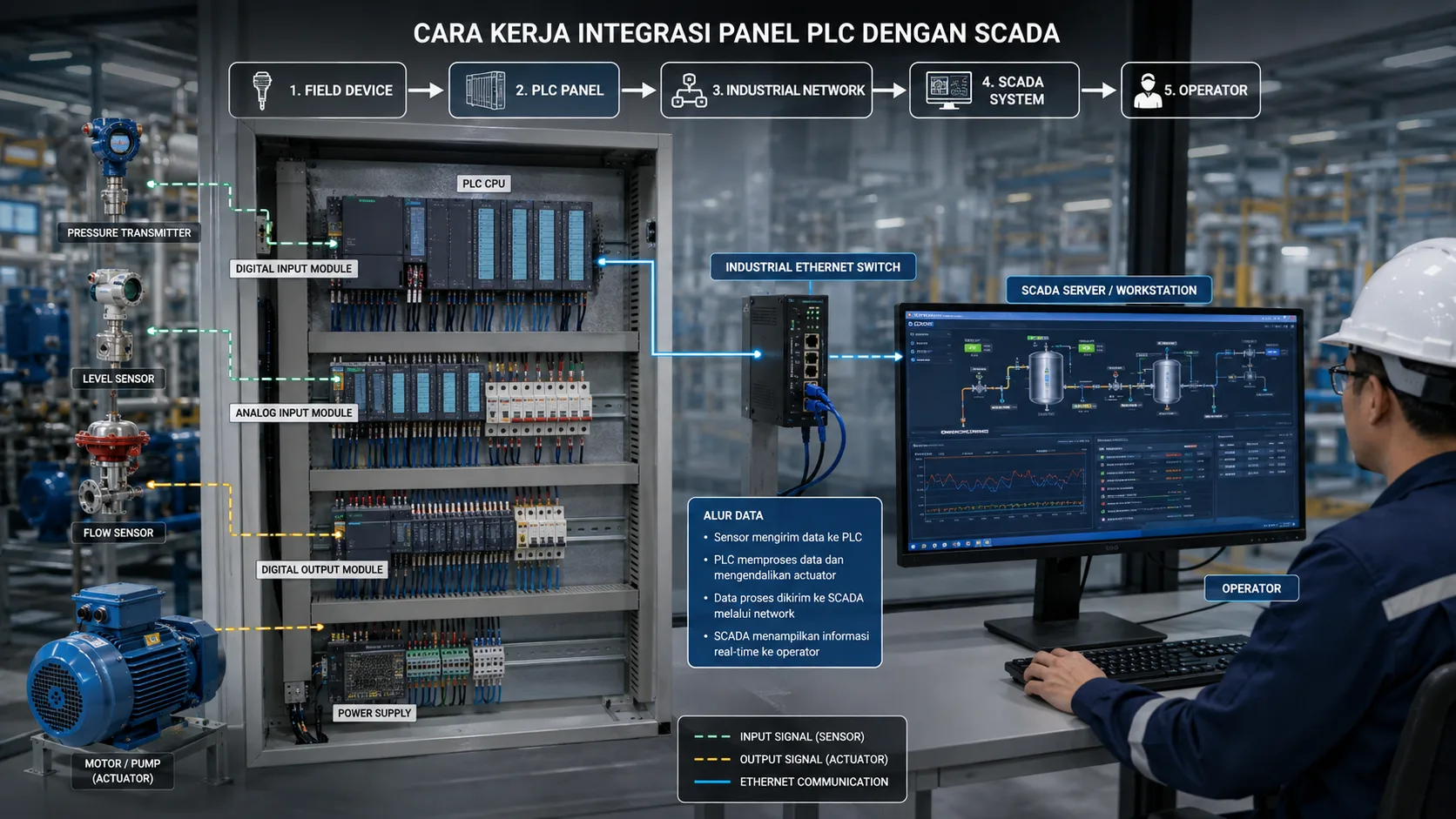

Cara Kerja Integrasi Panel PLC dengan SCADA

Alur sederhananya dapat digambarkan sebagai:

Field Device → I/O → PLC → Industrial Network → SCADA → Operator

Sensor mengirimkan informasi ke PLC. PLC memproses data berdasarkan logic program dan mengendalikan actuator. Data tersebut kemudian dikirim melalui network menuju SCADA.

Operator dapat melihat nilai pressure, temperature, level, motor status, running hours, alarm maupun parameter lainnya dari interface SCADA.

Monitoring Real-Time dan Alarm

SCADA membantu operator mengetahui kondisi proses secara lebih cepat. Jika parameter melewati batas yang telah ditentukan, sistem dapat menghasilkan alarm.

Alarm yang dirancang dengan baik membantu operator memprioritaskan kondisi abnormal dan mempercepat respons terhadap gangguan.

Data Logging dan Trend Analysis

Selain monitoring real-time, data proses dapat disimpan untuk kebutuhan analisis. Trend dapat digunakan untuk melihat perubahan temperature, pressure, flow, level, energy consumption atau parameter produksi dari waktu ke waktu.

Data historis tersebut dapat membantu maintenance dan engineering dalam melakukan troubleshooting maupun evaluasi performa.

Keuntungan Menggunakan Panel PLC SCADA

Integrasi PLC dan SCADA memberikan beberapa manfaat bagi operasional industri.

Pertama, kontrol proses menjadi lebih terstruktur karena PLC menjalankan logic control secara konsisten. Kedua, operator memperoleh visibilitas terhadap kondisi mesin dan proses melalui interface SCADA.

Ketiga, proses troubleshooting dapat menjadi lebih cepat karena informasi status, alarm dan parameter tersedia secara terpusat.

Keempat, sistem dapat dikembangkan mengikuti kebutuhan produksi. Siemens juga menekankan aspek scalability, integrasi dan konektivitas pada platform WinCC untuk berbagai kebutuhan industri.

Pertimbangan Engineering Saat Merancang Panel PLC SCADA

Untuk Automation Engineer, pemilihan PLC saja tidak cukup. Beberapa aspek harus dianalisis sejak tahap awal.

Menentukan Kapasitas PLC dan I/O

I/O list menjadi salah satu dasar utama. Jumlah digital input, digital output, analog input, analog output dan spare capacity harus dihitung sebelum menentukan konfigurasi PLC.

Menentukan Arsitektur Network

Network topology, bandwidth, communication protocol, addressing, segmentation dan kebutuhan redundancy perlu dipertimbangkan sesuai criticality sistem.

Menentukan Kebutuhan SCADA

Jumlah tag, jumlah workstation, kebutuhan historical data, alarm, trend, reporting dan user management akan memengaruhi arsitektur SCADA.

Industrial Cybersecurity

Komunikasi antara PLC dan SCADA juga perlu memperhatikan aspek keamanan. Dokumentasi Siemens menunjukkan penggunaan certificate-based secure communication pada skenario komunikasi tertentu antara S7 PLC dan WinCC.

Aplikasi Panel PLC SCADA di Industri

Panel PLC SCADA dapat diterapkan pada berbagai sistem, antara lain:

• Production line
• Pumping system
• Water treatment
• Wastewater treatment
• Manufacturing
• Food & beverage
• Building automation
• Energy management
• Utility system
• Industrial process control

Pada sistem yang lebih kompleks, SCADA juga dapat menjadi bagian dari integrasi antara operational technology (OT) dan information technology (IT).

Panel PLC SCADA Custom untuk Kebutuhan Industri

Setiap proyek memiliki kebutuhan berbeda. Karena itu, Panel PLC SCADA sebaiknya dirancang berdasarkan process requirement, I/O list, P&ID, sequence of operation, network architecture dan kebutuhan monitoring.

CV. Kanar Angkasa Electrical dapat menjadi partner untuk kebutuhan engineering dan pembuatan panel listrik custom, termasuk integrasi sistem PLC dan SCADA sesuai kebutuhan proyek.

Tahapan pekerjaan dapat mencakup engineering, pemilihan komponen, panel fabrication, electrical wiring, PLC programming, SCADA development, testing, commissioning hingga dokumentasi.

Pendekatan tersebut membantu memastikan panel tidak hanya berfungsi secara elektrikal, tetapi juga sesuai dengan kebutuhan kontrol dan operasional di lapangan.

FAQ

Kesimpulan

Panel PLC SCADA merupakan solusi penting untuk membangun sistem otomasi industri yang terintegrasi. PLC menjalankan fungsi kontrol proses, sedangkan SCADA menyediakan visualisasi, supervisory control, alarm, trending dan data historis.

Bagi Automation Engineer, keberhasilan sistem tidak hanya ditentukan oleh pemilihan PLC atau software SCADA. Arsitektur I/O, industrial network, power distribution, panel layout, cybersecurity, programming, testing dan commissioning harus dirancang sebagai satu kesatuan.

CV. Kanar Angkasa Electrical siap membantu kebutuhan Panel PLC SCADA custom untuk aplikasi industri dengan pendekatan engineering yang disesuaikan dengan kebutuhan proses dan spesifikasi proyek.

Konsultasikan kebutuhan panel PLC dan SCADA Anda dengan CV. Kanar Angkasa Electrical untuk mendapatkan solusi otomasi yang sesuai dengan kebutuhan sistem.
