Jasa Fabrikasi Panel Listrik Terpercaya

Dalam sebuah proyek kelistrikan, kualitas panel listrik tidak hanya ditentukan oleh merek komponen yang digunakan. Panel dengan komponen premium sekalipun tetap berpotensi mengalami gangguan apabila proses fabrikasi dilakukan tanpa standar yang jelas. Oleh karena itu, memilih penyedia fabrikasi panel listrik yang memiliki workshop profesional, tim engineering berpengalaman, serta sistem quality control yang ketat merupakan langkah penting untuk menjamin keandalan sistem distribusi tenaga listrik.

Bagi kontraktor, perusahaan EPC (Engineering, Procurement, and Construction), maupun pemilik industri, panel listrik merupakan investasi jangka panjang yang harus mampu beroperasi secara aman, stabil, dan mudah dipelihara. Kesalahan pada tahap desain, fabrikasi, wiring, atau pengujian dapat menyebabkan downtime produksi, kerusakan peralatan, bahkan risiko kebakaran akibat gangguan listrik.

Proses fabrikasi yang terstandarisasi juga memberikan keuntungan lain, seperti kemudahan instalasi di lapangan, dokumentasi yang lengkap, serta kepastian bahwa panel telah melalui serangkaian pengujian sebelum dikirim ke lokasi proyek.

Artikel ini membahas secara lengkap bagaimana proses fabrikasi panel listrik dilakukan, mulai dari tahap engineering hingga quality control, sehingga Anda dapat memahami indikator penting dalam memilih panel maker yang tepat untuk kebutuhan proyek.

Apa Itu Fabrikasi Panel Listrik?

Fabrikasi panel listrik adalah proses produksi panel listrik yang dilakukan secara sistematis mulai dari tahap perencanaan, desain, pembuatan enclosure, pemasangan komponen, wiring, pengujian, hingga panel siap dikirim ke lokasi proyek.

Berbeda dengan sekadar merakit komponen, fabrikasi mencakup seluruh proses manufaktur yang memastikan panel memenuhi spesifikasi teknis, standar keselamatan, dan kebutuhan operasional pelanggan.

Secara umum, proses fabrikasi melibatkan beberapa disiplin pekerjaan, yaitu:

• Engineering design
• Pembuatan enclosure panel
• Pemotongan dan pembentukan plat
• Perakitan mekanikal
• Instalasi busbar
• Wiring kontrol dan daya
• Pengujian (Factory Acceptance Test)
• Quality Control
• Dokumentasi teknis
• Packing dan pengiriman

Dengan proses tersebut, panel yang dihasilkan tidak hanya berfungsi secara elektrik, tetapi juga memiliki struktur mekanik yang kuat, tata letak komponen yang rapi, serta kemudahan dalam proses maintenance di masa mendatang.

Perbedaan Fabrikasi dan Assembling Panel

Masih banyak orang menganggap fabrikasi panel hanya sebatas memasang breaker dan menyambungkan kabel. Padahal, istilah fabrikasi memiliki ruang lingkup yang jauh lebih luas.

Bagi proyek industri, kontraktor umumnya lebih memilih vendor yang memiliki kemampuan fabrikasi lengkap karena mampu memberikan kualitas yang lebih konsisten serta dokumentasi yang lebih baik.

Ruang Lingkup Fabrikasi Panel Listrik

Sebuah workshop profesional biasanya menangani seluruh tahapan berikut.

1. Engineering Design

Tahap awal dimulai dengan mempelajari kebutuhan proyek berdasarkan:

• Single Line Diagram (SLD)
• Load Schedule
• Data beban
• Layout instalasi
• Standar teknis proyek
• Spesifikasi konsultan

Pada tahap ini dibuat berbagai dokumen engineering seperti:

• General Arrangement Drawing
• Wiring Diagram
• Layout Panel
• Bill of Material (BOM)
• Terminal Schedule
• Cable Schedule

Dokumen tersebut menjadi acuan utama selama proses produksi.

2. Fabrikasi Enclosure

Apabila enclosure dibuat secara custom, workshop akan melakukan proses:

• Cutting plat baja
• Punching
• Bending
• Welding
• Grinding
• Finishing
• Powder coating

Tahap ini menentukan kekuatan mekanik panel serta tingkat perlindungan terhadap debu dan air sesuai IP Rating yang dibutuhkan.

3. Perakitan Mekanikal

Setelah enclosure selesai, dilakukan pemasangan berbagai komponen mekanikal seperti:

• Mounting plate
• DIN rail
• Busbar support
• Door accessories
• Fan dan filter
• Cable gland
• Terminal rail

Penempatan setiap komponen harus mengikuti layout engineering agar memudahkan instalasi maupun pemeliharaan.

4. Instalasi Komponen Listrik

Komponen listrik kemudian dipasang sesuai Bill of Material.

Beberapa komponen yang umum digunakan meliputi:

• MCCB
• MCB
• ACB
• Magnetic Contactor
• Thermal Overload Relay
• PLC
• HMI
• Power Supply
• Relay
• Timer
• Current Transformer
• Meter Digital
• Selector Switch
• Push Button
• Pilot Lamp

Seluruh komponen dipasang menggunakan standar mounting yang benar agar tahan terhadap getaran selama operasional.

5. Wiring Panel

Tahap wiring merupakan salah satu proses paling krusial dalam fabrikasi panel listrik.

Wiring dilakukan berdasarkan wiring diagram sehingga setiap koneksi memiliki fungsi yang jelas.

Workshop profesional biasanya menerapkan:

• Penomoran kabel
• Ferrule pada setiap ujung kabel
• Label terminal
• Warna kabel sesuai standar
• Cable duct yang rapi
• Radius belokan kabel yang baik
• Pemisahan kabel power dan control

Panel dengan wiring yang rapi akan mempermudah troubleshooting apabila terjadi gangguan di kemudian hari.

6. Pengujian dan Quality Control

Sebelum panel dikirim, seluruh fungsi panel diuji melalui berbagai pemeriksaan seperti:

• Visual inspection
• Mechanical inspection
• Torque checking
• Continuity test
• Insulation resistance test
• Functional test
• Interlock test
• PLC simulation
• ATS simulation

Hasil pengujian biasanya didokumentasikan sebagai bagian dari Factory Acceptance Test (FAT).

Mengapa Proses Fabrikasi Sangat Menentukan Kualitas Panel?

Panel listrik merupakan pusat distribusi tenaga listrik dalam sebuah instalasi. Kesalahan kecil pada proses fabrikasi dapat menyebabkan gangguan yang berdampak besar terhadap operasional.

Sebaliknya, proses fabrikasi yang mengikuti standar industri akan menghasilkan panel yang aman, andal, dan memiliki umur pakai yang lebih panjang.

Berikut beberapa manfaat utama proses fabrikasi yang berkualitas.

Menjamin Keamanan Sistem Kelistrikan

Kesalahan seperti baut busbar yang kurang kencang, ukuran kabel yang tidak sesuai, atau wiring yang tidak mengikuti diagram dapat meningkatkan risiko korsleting dan overheating.

Melalui prosedur quality control yang baik, potensi kesalahan tersebut dapat dideteksi sebelum panel dipasang di lapangan.

Memperpanjang Umur Operasional Panel

Panel yang diproduksi dengan material berkualitas dan teknik fabrikasi yang benar cenderung memiliki masa pakai lebih lama.

Hal ini mengurangi frekuensi perbaikan sekaligus menekan biaya operasional jangka panjang.

Mempermudah Maintenance

Layout komponen yang rapi memberikan banyak keuntungan, antara lain:

• Mudah melakukan inspeksi
• Cepat saat troubleshooting
• Penggantian komponen lebih praktis
• Risiko salah sambung lebih kecil

Bagi tim maintenance, desain panel yang baik dapat menghemat waktu ketika melakukan perawatan berkala.

Mengurangi Downtime Produksi

Pada industri manufaktur, setiap menit downtime dapat menimbulkan kerugian yang signifikan.

Panel yang telah melalui proses fabrikasi dan pengujian menyeluruh memiliki tingkat keandalan lebih tinggi sehingga membantu menjaga kontinuitas operasional.

Mempercepat Instalasi di Lokasi Proyek

Panel yang diproduksi dengan dokumentasi lengkap akan lebih mudah dipasang oleh tim instalasi.

Setiap terminal, kabel, dan komponen telah diberi identifikasi yang jelas sehingga proses commissioning menjadi lebih cepat dan minim kesalahan.

Perbandingan Workshop Profesional dan Workshop Tanpa Standar

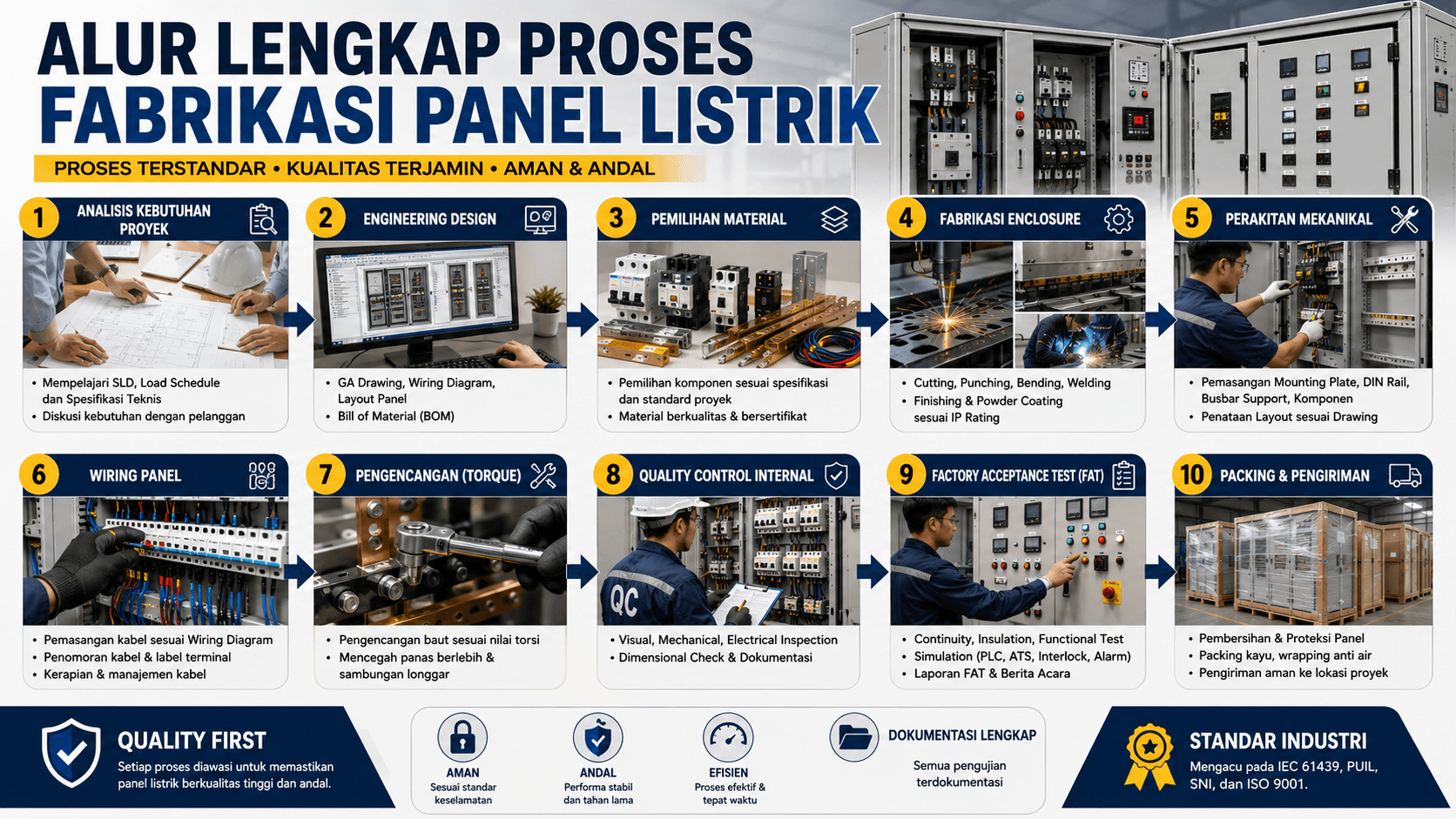

Alur Lengkap Proses Fabrikasi Panel Listrik

Setiap proyek memiliki kebutuhan yang berbeda, baik dari sisi kapasitas, jenis beban, lingkungan instalasi, maupun standar teknis yang digunakan. Oleh karena itu, proses fabrikasi panel listrik tidak dapat dilakukan secara asal. Setiap tahapan harus mengikuti prosedur yang sistematis agar panel yang dihasilkan aman, andal, dan sesuai spesifikasi proyek.

Berikut adalah tahapan yang umumnya diterapkan oleh workshop fabrikasi panel listrik profesional.

1. Analisis Kebutuhan Proyek

Tahap pertama dimulai dengan mempelajari seluruh dokumen teknis yang diberikan oleh pelanggan atau konsultan perencana. Tujuannya adalah memastikan panel yang diproduksi benar-benar sesuai dengan kebutuhan sistem kelistrikan.

Dokumen yang biasanya dipelajari meliputi:

• Single Line Diagram (SLD)
• Load Schedule
• Panel Schedule
• Layout Instalasi
• Data Beban
• Spesifikasi Teknis
• Data Genset
• Data Transformator
• Standar Proyek
• Brand List (Approved Vendor List)

Pada tahap ini, tim engineering juga akan melakukan diskusi dengan kontraktor atau EPC mengenai beberapa aspek penting seperti:

• Tegangan kerja panel
• Kapasitas arus (Ampere)
• Nilai breaking capacity
• Jumlah feeder
• Sistem grounding
• Jenis enclosure
• Tingkat perlindungan (IP Rating)
• Metode pemasangan (Indoor atau Outdoor)
• Kemungkinan ekspansi panel di masa mendatang

Analisis yang baik akan meminimalkan perubahan desain saat proses produksi berlangsung.

2. Engineering Design

Setelah seluruh kebutuhan dipahami, tim engineering mulai menyusun desain panel secara detail. Tahap ini menjadi fondasi dari seluruh proses fabrikasi karena setiap bagian produksi akan mengacu pada dokumen engineering.

Dokumen yang umumnya dibuat meliputi:

General Arrangement (GA Drawing)

GA Drawing menunjukkan tampilan fisik panel, meliputi:

• Dimensi panel
• Jumlah pintu
• Posisi komponen utama
• Posisi cable entry
• Ventilasi
• Tata letak metering

Dokumen ini membantu memastikan panel dapat dipasang pada ruang yang tersedia di lokasi proyek.

Wiring Diagram

Wiring Diagram menggambarkan hubungan antar komponen secara detail.

Informasi yang biasanya terdapat pada wiring diagram meliputi:

• Nomor terminal
• Nomor kabel
• Nomor relay
• Nomor kontaktor
• Nomor PLC I/O
• Nomor fuse
• Nomor MCCB

Dokumen ini menjadi panduan utama bagi teknisi wiring selama proses perakitan.

Layout Panel

Layout Panel menunjukkan posisi setiap komponen di dalam panel sehingga:

• Distribusi panas lebih baik
• Jalur kabel lebih rapi
• Maintenance lebih mudah
• Penambahan komponen di masa depan lebih memungkinkan

Bill of Material (BOM)

BOM merupakan daftar seluruh material yang digunakan.

Contohnya:

Dengan adanya BOM, proses pengadaan material menjadi lebih akurat dan terkontrol.

3. Pemilihan Material

Kualitas panel listrik sangat dipengaruhi oleh material yang digunakan. Workshop profesional akan memilih material berdasarkan spesifikasi proyek, standar industri, dan kebutuhan operasional pelanggan.

Enclosure Panel

Material enclosure umumnya menggunakan:

• Plat baja cold rolled
• Galvanized steel
• Stainless steel 304
• Stainless steel 316 (untuk lingkungan korosif)

Ketebalan plat disesuaikan dengan ukuran panel dan standar proyek.

Busbar

Busbar merupakan penghantar utama dalam panel listrik.

Material yang umum digunakan:

• Electrolytic Copper
• Tinned Copper
• Aluminium (untuk aplikasi tertentu)

Pemilihan ukuran busbar dilakukan berdasarkan:

• Arus nominal
• Suhu operasi
• Kemampuan short circuit
• Faktor keamanan

Komponen Proteksi

Panel dapat menggunakan berbagai komponen seperti:

• ACB
• MCCB
• MCB
• Fuse
• Surge Protection Device (SPD)
• Earth Leakage Relay

Seluruh komponen dipilih sesuai kapasitas beban dan koordinasi proteksi sistem.

Komponen Kontrol

Untuk sistem kontrol dan otomasi biasanya digunakan:

• Magnetic Contactor
• Thermal Overload Relay
• PLC
• HMI
• Timer
• Selector Switch
• Push Button
• Pilot Lamp
• Auxiliary Relay

Penempatan komponen mempertimbangkan kemudahan akses saat maintenance.

Material Pendukung

Selain komponen utama, material pendukung juga berpengaruh terhadap kualitas panel.

Di antaranya:

• DIN Rail
• Cable Duct
• Ferrule
• Cable Lug
• Heat Shrink
• Wire Marker
• Label Panel
• Terminal Block
• Cable Tie
• Cable Gland

Penggunaan material berkualitas membantu meningkatkan kerapian sekaligus keandalan panel.

4. Fabrikasi Enclosure Panel

Setelah material siap, proses manufaktur enclosure dimulai.

Tahapan ini membutuhkan ketelitian tinggi karena kesalahan dimensi dapat menghambat proses assembly.

Cutting

Plat baja dipotong menggunakan mesin sesuai ukuran pada drawing engineering.

Hasil potongan harus:

• Presisi
• Tidak bergelombang
• Tidak merusak permukaan plat

Punching

Lubang dibuat untuk berbagai kebutuhan seperti:

• Push Button
• Pilot Lamp
• Cable Gland
• Ventilasi
• Fan
• Meter Digital

Posisi lubang harus sesuai drawing agar pemasangan komponen berjalan lancar.

Bending

Setelah dipotong, plat dibentuk menggunakan mesin bending.

Tahap ini menghasilkan:

• Frame panel
• Pintu panel
• Cover
• Dudukan komponen

Sudut bending yang presisi akan menghasilkan panel dengan tampilan yang rapi dan kokoh.

Welding

Bagian-bagian enclosure kemudian disambung menggunakan teknik pengelasan.

Proses welding harus menghasilkan:

• Sambungan kuat
• Tidak retak
• Tidak melengkung
• Dimensi tetap presisi

Grinding

Bekas pengelasan diratakan menggunakan mesin gerinda agar permukaan panel menjadi halus sebelum proses pengecatan.

Powder Coating

Panel kemudian melalui proses powder coating untuk memberikan perlindungan terhadap:

• Korosi
• Goresan
• Kelembapan
• Paparan lingkungan industri

Keunggulan powder coating antara lain:

• Warna lebih merata
• Daya rekat tinggi
• Lebih tahan lama dibanding cat konvensional
• Perawatan lebih mudah

Pemeriksaan Dimensi

Sebelum masuk ke tahap assembly, dilakukan pemeriksaan terhadap:

• Tinggi panel
• Lebar panel
• Kedalaman panel
• Posisi lubang
• Posisi pintu
• Posisi mounting plate

Hal ini memastikan enclosure sesuai dengan drawing engineering.

5. Perakitan Mekanikal (Mechanical Assembly)

Tahap berikutnya adalah memasang seluruh komponen mekanikal di dalam enclosure.

Komponen yang dipasang meliputi:

• Mounting Plate
• DIN Rail
• Busbar Support
• Door Lock
• Handle
• Engsel
• Gasket
• Fan & Filter
• Lampu Panel
• Exhaust Fan

Seluruh komponen dipasang menggunakan posisi yang telah ditentukan pada layout panel.

Workshop profesional juga memastikan adanya ruang yang cukup antar komponen agar sirkulasi udara tetap optimal dan panas dapat dilepaskan dengan baik.

6. Instalasi Busbar

Busbar merupakan salah satu komponen terpenting dalam panel listrik karena berfungsi sebagai penghantar arus utama.

Tahapan pemasangan busbar meliputi:

• Pemotongan
• Punching
• Pembentukan
• Pelapisan (jika diperlukan)
• Pemasangan insulator
• Pengencangan baut sesuai nilai torsi

Selain itu dilakukan pengecekan terhadap:

• Jarak antar fasa
• Clearance
• Creepage Distance
• Alignment Busbar

Pemasangan busbar yang benar akan mengurangi risiko hotspot, kehilangan daya, dan gangguan akibat hubungan singkat.

7. Wiring Panel Listrik

Tahap wiring merupakan proses yang membutuhkan ketelitian paling tinggi dalam fabrikasi panel listrik. Setiap kabel harus dipasang sesuai wiring diagram agar sistem dapat berfungsi dengan benar.

Workshop profesional biasanya menerapkan standar berikut:

• Semua kabel diberi nomor identifikasi (wire marker).
• Warna kabel dibedakan sesuai fungsi (power, kontrol, grounding, netral).
• Setiap ujung kabel menggunakan ferrule atau cable lug untuk menghasilkan koneksi yang kuat.
• Kabel disusun rapi di dalam cable duct agar mudah ditelusuri saat perawatan.
• Jalur kabel daya dan kabel kontrol dipisahkan untuk mengurangi gangguan elektromagnetik (EMI).
• Radius tekukan kabel dijaga agar tidak merusak konduktor.

Selain meningkatkan estetika, wiring yang rapi mempermudah proses troubleshooting, mengurangi risiko kesalahan koneksi, dan mempercepat pekerjaan maintenance.

Pengencangan Baut Sesuai Nilai Torsi (Torque Tightening)

Setelah semua komponen terpasang, setiap sambungan mekanik dan listrik harus dikencangkan menggunakan torque wrench sesuai rekomendasi pabrikan.

Pengencangan yang terlalu longgar dapat menyebabkan:

• Timbulnya panas berlebih (hotspot)
• Penurunan kualitas kontak listrik
• Percikan listrik (arcing)
• Kerusakan terminal
• Risiko kebakaran

Sebaliknya, pengencangan yang terlalu kuat juga dapat merusak ulir baut atau badan komponen. Oleh karena itu, penggunaan torque wrench menjadi bagian penting dalam proses quality assurance.

8. Quality Control Internal

Quality Control (QC) merupakan salah satu tahapan paling penting dalam fabrikasi panel listrik. Tujuannya adalah memastikan setiap panel yang diproduksi memenuhi spesifikasi teknis, standar keselamatan, dan kebutuhan operasional pelanggan sebelum dikirim ke lokasi proyek.

Workshop profesional tidak hanya melakukan pemeriksaan di akhir proses, tetapi menerapkan Quality Control berlapis mulai dari material masuk hingga produk selesai. Dengan pendekatan ini, potensi kesalahan dapat dideteksi lebih awal sehingga mengurangi risiko rework, keterlambatan proyek, maupun kegagalan fungsi saat panel dioperasikan.

Incoming Material Inspection

Tahap pertama dimulai ketika seluruh material tiba di workshop.

Tim QC akan memeriksa:

• Kesesuaian spesifikasi dengan Purchase Order (PO)
• Merek dan tipe komponen
• Kapasitas arus dan tegangan
• Sertifikat atau Certificate of Conformity (CoC)
• Kondisi fisik material
• Jumlah material sesuai Bill of Material (BOM)

Material yang tidak sesuai spesifikasi tidak akan digunakan hingga dilakukan penggantian atau mendapatkan persetujuan dari pelanggan.

In Process Inspection

Selama proses produksi, QC melakukan pemeriksaan secara berkala terhadap setiap tahapan fabrikasi.

Beberapa poin pemeriksaan meliputi:

Enclosure

• Dimensi sesuai drawing
• Posisi lubang presisi
• Kualitas pengelasan
• Kerataan permukaan
• Ketebalan coating
• Warna sesuai spesifikasi

Mechanical Assembly

• Posisi komponen
• Jarak antar komponen
• Posisi DIN Rail
• Pemasangan busbar support
• Posisi ventilasi
• Label komponen

Wiring

• Nomor kabel
• Warna kabel
• Jalur kabel
• Kerapian cable duct
• Penempatan terminal
• Crimping kabel

Pemeriksaan bertahap ini membuat kesalahan lebih mudah diperbaiki dibandingkan jika baru ditemukan pada tahap akhir.

Final Inspection

Setelah panel selesai dirakit, dilakukan pemeriksaan menyeluruh.

Checklist yang biasanya digunakan meliputi:

Panel hanya dapat melanjutkan ke tahap pengujian apabila seluruh item memenuhi standar.

9. Factory Acceptance Test (FAT)

Factory Acceptance Test (FAT) adalah proses pengujian panel listrik sebelum dikirim kepada pelanggan. Pengujian ini bertujuan memastikan seluruh fungsi panel bekerja sesuai desain dan spesifikasi proyek.

Pada proyek EPC atau industri berskala besar, FAT sering kali disaksikan langsung oleh:

• Owner
• Konsultan Pengawas
• Tim QA/QC
• Kontraktor
• Tim Commissioning

Hasil FAT kemudian didokumentasikan dalam bentuk laporan resmi sebagai bagian dari dokumen serah terima.

Visual Inspection

Tahap pertama adalah pemeriksaan visual terhadap seluruh bagian panel.

Poin yang diperiksa antara lain:

• Kondisi cat
• Kebersihan panel
• Posisi komponen
• Label panel
• Label kabel
• Nama feeder
• Nameplate
• Penguncian pintu
• Ventilasi

Visual inspection memastikan panel siap digunakan tanpa cacat fisik yang dapat memengaruhi kualitas atau keselamatan.

Mechanical Inspection

Tahap berikutnya adalah pemeriksaan mekanikal.

Meliputi:

• Posisi MCCB
• Posisi ACB
• Pemasangan contactor
• Kekuatan baut
• Torque busbar
• Fungsi handle
• Interlock mekanik
• Alignment komponen

Continuity Test

Continuity Test dilakukan untuk memastikan seluruh jalur penghantar listrik memiliki koneksi yang benar.

Tujuan pengujian ini:

• Memastikan tidak ada kabel putus
• Memastikan tidak terjadi salah sambung
• Memastikan wiring sesuai diagram

Insulation Resistance Test

Pengujian ini menggunakan Insulation Resistance Tester (Megger).

Tujuannya adalah mengukur kualitas isolasi antar:

• Phase ke Phase
• Phase ke Ground
• Neutral ke Ground

Nilai isolasi yang memenuhi standar menunjukkan bahwa panel aman untuk dioperasikan.

Phase Rotation Test

Untuk panel tiga fasa, urutan fasa harus diperiksa agar arah putaran motor tidak terbalik.

Pengujian dilakukan menggunakan:

• Phase Sequence Tester

Kesalahan urutan fasa dapat menyebabkan kerusakan pada motor listrik dan pompa.

Functional Test

Functional Test memastikan seluruh fungsi panel berjalan sesuai desain.

Pengujian meliputi:

• Start
• Stop
• Auto
• Manual
• Emergency
• Interlock
• Alarm
• Indikator Lampu
• Metering
• PLC Logic
• Timer
• HMI Display

Seluruh fungsi diuji menggunakan simulasi kondisi operasi nyata.

PLC dan Automation Test

Apabila panel menggunakan PLC, maka dilakukan simulasi program untuk memastikan logika kontrol berjalan sesuai kebutuhan proses.

Pengujian meliputi:

• Digital Input
• Digital Output
• Analog Input
• Analog Output
• Interlock
• Alarm
• Communication
• HMI

Dengan simulasi ini, potensi kesalahan program dapat ditemukan sebelum panel dikirim.

ATS/AMF Simulation

Untuk panel ATS-AMF dilakukan simulasi:

• PLN Normal
• PLN Padam
• Genset Start
• Transfer ke Genset
• PLN Kembali
• Retransfer ke PLN
• Genset Cool Down
• Genset Stop

Simulasi ini memastikan perpindahan sumber listrik berlangsung otomatis tanpa gangguan.

Checklist Factory Acceptance Test (FAT)

10. Packing dan Pengiriman

Setelah panel dinyatakan lolos Quality Control dan Factory Acceptance Test, proses dilanjutkan dengan packing untuk melindungi panel selama transportasi.

Workshop profesional biasanya menerapkan beberapa langkah berikut:

Pembersihan Akhir

Panel dibersihkan dari:

• Debu
• Serbuk logam
• Bekas label
• Sidik jari
• Kotoran hasil produksi

Hal ini penting agar panel diterima pelanggan dalam kondisi bersih dan siap dipasang.

Perlindungan Komponen

Bagian-bagian yang rentan terhadap benturan diberi perlindungan tambahan, seperti:

• Bubble wrap
• Foam protector
• Corner protector
• Plastic wrapping

Komponen seperti HMI, meter digital, atau push button juga diberi pelindung khusus untuk mencegah kerusakan selama pengiriman.

Pengemasan

Metode pengemasan disesuaikan dengan ukuran panel dan jarak pengiriman.

Pilihan yang umum digunakan:

• Stretch film
• Plastik anti-air
• Palet kayu
• Peti kayu (wooden crate)
• Vacuum packing (untuk kebutuhan tertentu)

Penggunaan peti kayu sangat disarankan untuk pengiriman antarpulau atau ekspor guna meminimalkan risiko benturan.

Dokumentasi Pengiriman

Sebelum panel dikirim, pelanggan biasanya menerima dokumen pendukung seperti:

• General Arrangement Drawing
• Wiring Diagram
• Bill of Material (BOM)
• Laporan Quality Control
• Laporan Factory Acceptance Test (FAT)
• Manual Operasi
• Panduan Maintenance
• Berita Acara Pengujian
• Garansi Produk

Dokumen ini memudahkan proses instalasi, commissioning, serta pemeliharaan panel di masa mendatang.

Workshop Fabrikasi Panel Listrik yang Profesional Memiliki Apa Saja?

Tidak semua workshop memiliki fasilitas yang sama. Workshop yang berpengalaman umumnya didukung oleh sumber daya manusia, mesin produksi, dan prosedur kerja yang terstandarisasi sehingga mampu menghasilkan panel listrik dengan kualitas yang konsisten.

Pada bagian selanjutnya akan dibahas secara rinci mengenai:

• Fasilitas workshop fabrikasi panel listrik (mesin produksi, area assembly, gudang material, area testing).
• Standar internasional yang digunakan, seperti IEC 61439, PUIL, dan ISO 9001.
• Kesalahan fabrikasi yang sering terjadi beserta dampaknya terhadap keandalan sistem.
• Alasan kontraktor dan perusahaan EPC memilih workshop yang berpengalaman, serta checklist dalam memilih vendor fabrikasi panel listrik yang tepat.

Galeri Proyek Kami

Lihat galeri proyek lainnya

*Powered by pesoros.com
