Data Center Electrical System: Pengertian dan Cara Kerjanya

Di era transformasi digital, data center telah menjadi infrastruktur kritis yang menopang operasional perusahaan, layanan cloud, e-commerce, perbankan, telekomunikasi, hingga industri manufaktur modern. Namun di balik ribuan server yang bekerja selama 24 jam sehari, terdapat sebuah sistem yang sering kali tidak terlihat tetapi memiliki peran paling vital, yaitu data center electrical system.

Tanpa sistem kelistrikan yang andal, sebuah data center dapat mengalami downtime hanya dalam hitungan detik yang berpotensi menyebabkan kerugian finansial, kehilangan data, hingga gangguan layanan kepada pelanggan.

Lalu sebenarnya apa itu data center electrical system, bagaimana cara kerjanya, dan mengapa desainnya jauh lebih kompleks dibandingkan sistem kelistrikan pada gedung biasa? Berikut penjelasannya.

Galeri Proyek Kami

Lihat galeri proyek lainnya

Apa Itu Data Center Electrical System ?

Data center electrical system adalah keseluruhan infrastruktur kelistrikan yang bertugas menerima, mengolah, melindungi, dan mendistribusikan energi listrik ke seluruh perangkat IT di dalam data center secara aman, stabil, dan tanpa gangguan.

Sistem ini dirancang untuk memenuhi tiga kebutuhan utama:

• Availability tinggi
• Reliability tinggi
• Redundancy yang memadai

Berbeda dengan gedung perkantoran biasa yang masih dapat mentoleransi pemadaman beberapa menit, data center modern menargetkan tingkat ketersediaan hingga 99,982% hingga 99,995% uptime tergantung klasifikasi tier yang digunakan.

Mengapa Sistem Kelistrikan Menjadi Jantung Data Center?

Server, storage, switch jaringan, sistem pendingin, hingga perangkat keamanan semuanya membutuhkan suplai daya yang stabil dan berkualitas tinggi.

Gangguan listrik seperti:

• Voltage sag
• Voltage swell
• Harmonic distortion
• Frequency fluctuation
• Blackout

dapat menyebabkan server mati mendadak atau kerusakan perangkat elektronik bernilai miliaran rupiah.

Karena itulah sistem kelistrikan pada data center sering disebut sebagai tulang punggung operasional digital modern.

Perbedaan Sistem Kelistrikan Data Center dan Gedung Biasa

Mengapa Data Center Membutuhkan Sistem Kelistrikan Khusus ?

Kebutuhan Availability Tinggi

Layanan digital saat ini berjalan selama 24 jam sehari dan 365 hari setahun. Bahkan gangguan selama satu menit dapat berdampak besar terhadap bisnis.

Contohnya:

• Sistem pembayaran online berhenti beroperasi.
• Aplikasi perusahaan tidak dapat diakses.
• Server produksi berhenti bekerja.
• Sistem ERP dan CRM mengalami gangguan.

Risiko Downtime terhadap Bisnis

Menurut berbagai studi industri, biaya downtime pada fasilitas data center dapat mencapai ribuan hingga ratusan ribu dolar per jam tergantung skala operasional dan jenis layanan yang terdampak.

Oleh karena itu, investasi pada sistem kelistrikan sering kali menjadi salah satu komponen terbesar dalam pembangunan data center.

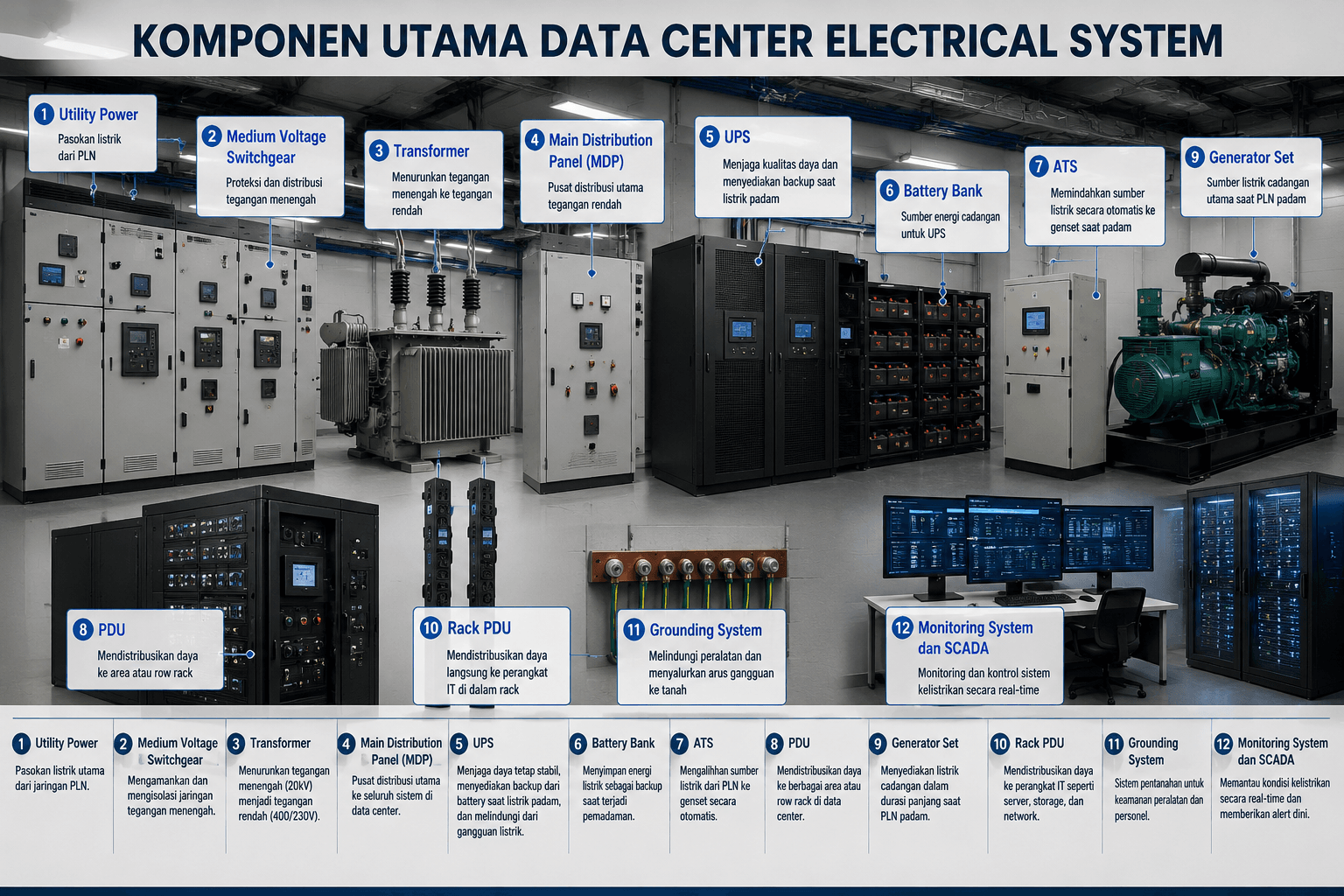

Komponen Utama Data Center Electrical System

1. Utility Power

Utility power merupakan pasokan listrik utama dari jaringan PLN atau penyedia energi lokal.

Pada data center berskala besar biasanya tersedia lebih dari satu incoming feeder untuk meningkatkan keandalan sistem.

2. Medium Voltage Switchgear

Switchgear berfungsi sebagai pusat proteksi dan pengendalian distribusi daya tegangan menengah.

Perangkat ini bertugas:

• Memutus arus gangguan.
• Melindungi transformator.
• Mengisolasi jaringan saat maintenance.
• Mengatur distribusi daya.

3. Transformer

Transformator menurunkan tegangan dari jaringan tegangan menengah menjadi tegangan rendah yang dapat digunakan oleh peralatan data center.

Trafo biasanya mengubah tegangan dari 20 kV menjadi 400/230 Volt.

4. Main Distribution Panel (MDP)

MDP berfungsi sebagai pusat distribusi utama menuju berbagai sistem seperti:

• UPS
• HVAC
• Lighting
• Sistem keamanan
• PDU

Pada tahap ini kualitas panel listrik menjadi sangat penting karena seluruh distribusi daya bergantung pada keandalannya.

5. UPS (Uninterruptible Power Supply)

UPS merupakan komponen paling penting dalam data center electrical system.

Fungsi UPS meliputi:

• Menjaga kontinuitas daya saat listrik padam.
• Menstabilkan tegangan.
• Menyaring noise listrik.
• Mengurangi harmonic disturbance.

UPS biasanya mampu menyuplai daya selama beberapa menit hingga genset siap beroperasi.

6. Battery Bank

Battery bank menjadi sumber energi sementara ketika terjadi gangguan pada utility power.

Teknologi baterai yang umum digunakan antara lain:

• VRLA Battery
• Lithium-ion Battery
• Nickel Cadmium Battery

7. Automatic Transfer Switch (ATS)

ATS bertugas memindahkan sumber listrik secara otomatis dari PLN menuju genset ketika terjadi pemadaman.

Perpindahan ini biasanya berlangsung dalam hitungan detik tanpa memerlukan intervensi operator.

8. Generator Set (Genset)

Genset menjadi sumber daya cadangan utama ketika utility power mengalami gangguan berkepanjangan.

Pada data center skala enterprise, beberapa genset dapat dioperasikan secara paralel menggunakan sistem sinkronisasi.

9. Power Distribution Unit (PDU)

PDU mendistribusikan daya dari UPS menuju rak server.

Beberapa PDU modern juga memiliki kemampuan monitoring seperti:

• Arus per fasa
• Konsumsi energi
• Temperatur
• Faktor daya

10. Rack PDU

Rack PDU dipasang langsung pada kabinet server untuk mendistribusikan daya ke perangkat IT secara individual.

11. Static Transfer Switch (STS)

STS memungkinkan perpindahan sumber daya antar jalur listrik tanpa jeda waktu yang berarti.

Perangkat ini umum digunakan pada fasilitas dengan kebutuhan availability sangat tinggi.

12. Grounding System

Grounding memiliki fungsi:

• Melindungi peralatan elektronik.
• Mengurangi risiko sengatan listrik.
• Menjaga kualitas daya.
• Mengurangi gangguan elektromagnetik.

13. Monitoring System dan SCADA

SCADA memungkinkan operator memantau kondisi kelistrikan secara real-time seperti:

• Tegangan
• Arus
• Frekuensi
• Faktor daya
• Status breaker
• Konsumsi energi

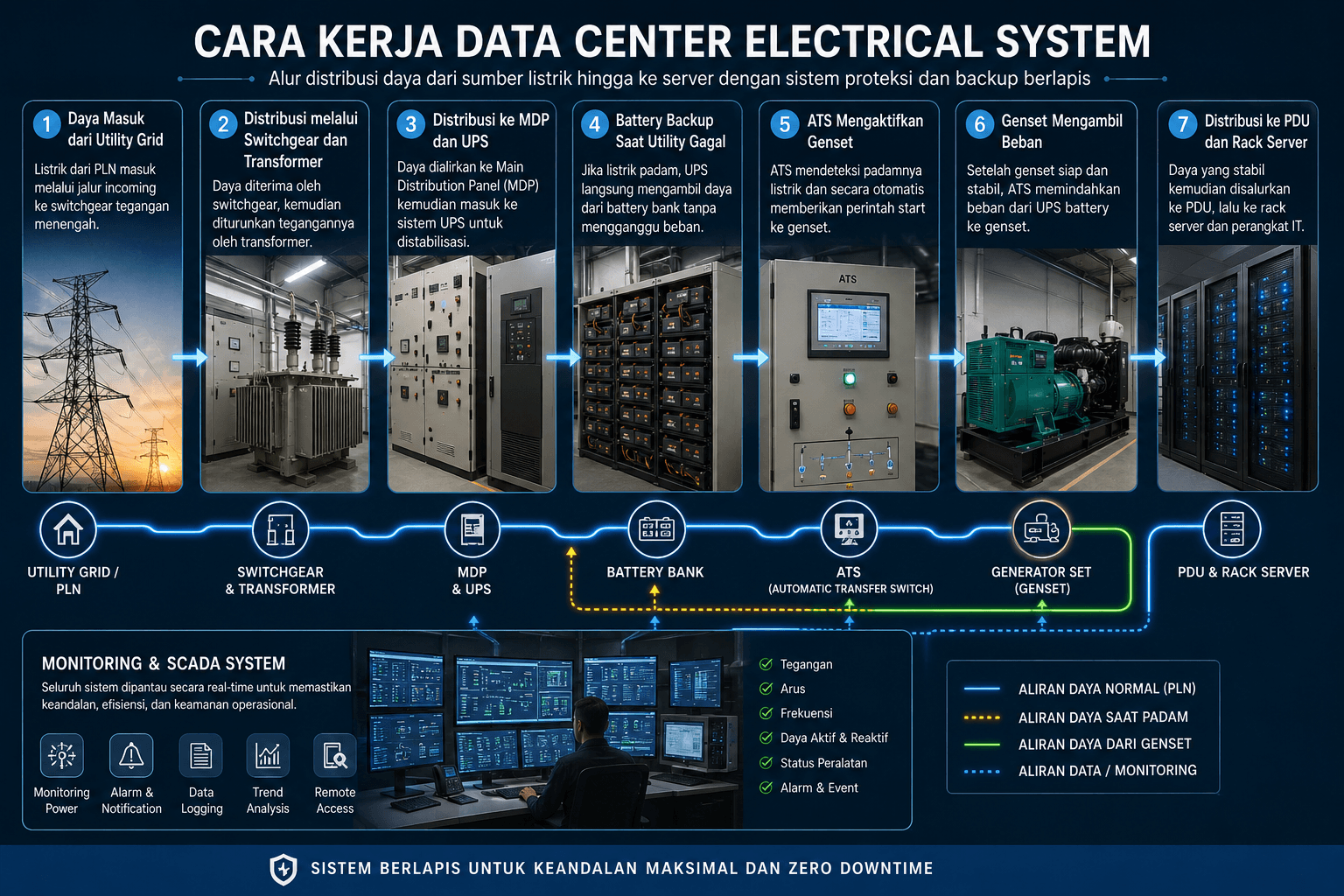

Cara Kerja Data Center Electrical System

Tahap 1 — Daya Masuk dari Utility Grid

Listrik dari PLN masuk menuju medium voltage switchgear sebagai titik distribusi awal.

Tahap 2 — Distribusi melalui Switchgear dan Transformer

Switchgear menyalurkan daya menuju transformator yang menurunkan tegangan menjadi level operasional data center.

Tahap 3 — Distribusi ke MDP dan UPS

Setelah melalui MDP, daya masuk ke sistem UPS untuk mendapatkan suplai listrik yang stabil dan bebas gangguan.

Tahap 4 — Battery Backup Saat Utility Gagal

Ketika terjadi pemadaman, UPS secara instan mengambil suplai dari battery bank sehingga server tetap beroperasi tanpa gangguan.

Tahap 5 — ATS Mengaktifkan Genset

Secara bersamaan ATS akan memberikan perintah start kepada genset.

Biasanya genset mencapai kondisi stabil dalam waktu 5–15 detik.

Tahap 6 — Genset Mengambil Beban

Setelah genset siap, ATS memindahkan sumber daya dari UPS battery menuju genset.

UPS kembali berfungsi sebagai stabilizer dan proteksi daya.

Tahap 7 — Distribusi ke PDU dan Rack Server

Energi listrik akhirnya disalurkan menuju PDU dan rack PDU sebelum digunakan oleh server dan perangkat jaringan.

Memahami Konsep Redundancy

N

Menggunakan satu perangkat tanpa cadangan.

Jika perangkat gagal, sistem akan berhenti.

N+1

Menggunakan satu unit cadangan tambahan.

Sebagai contoh:

• 3 UPS dibutuhkan.
• 1 UPS tambahan disediakan sebagai backup.

2N

Menggunakan dua sistem independen yang mampu menanggung seluruh beban secara terpisah.

2(N+1)

Merupakan tingkat redundancy tertinggi yang umum digunakan pada hyperscale data center.

Tier Classification pada Data Center

Tier I

• Basic capacity.
• Tidak memiliki redundancy.

Tier II

• Memiliki komponen cadangan terbatas.

Tier III

• Concurrent maintainability.
• Maintenance dapat dilakukan tanpa shutdown.

Tier IV

• Fault tolerant.
• Mampu bertahan terhadap berbagai jenis kegagalan sistem.

Sebagian besar data center enterprise di Indonesia menggunakan desain Tier III.

Tantangan dalam Desain Data Center Electrical System

Pertumbuhan Beban IT

Kebutuhan komputasi AI dan machine learning menyebabkan konsumsi daya server meningkat drastis.

Efisiensi Energi

Operator data center terus berupaya menurunkan nilai Power Usage Effectiveness (PUE) untuk meningkatkan efisiensi operasional.

Harmonic Distortion

Beban non-linear seperti UPS dan server dapat menghasilkan harmonisa yang mempengaruhi kualitas daya.

Integrasi Renewable Energy

Banyak data center modern mulai mengintegrasikan:

• Solar panel
• Battery energy storage
• Microgrid system

Standar yang Digunakan pada Data Center

Beberapa standar yang umum digunakan antara lain:

• Uptime Institute Tier Standard
• TIA-942
• IEEE Standard
• IEC 60364
• PUIL
• SNI terkait instalasi listrik

Penerapan standar tersebut sangat penting untuk memastikan keamanan dan keandalan sistem.

Peran Panel Listrik dalam Infrastruktur Data Center

Panel listrik merupakan pusat distribusi dan pengendalian seluruh sistem tenaga pada data center.

Beberapa panel yang umum digunakan antara lain:

• LVMDP
• MDP
• SDP
• Panel ATS AMF
• Panel Sinkronisasi Genset
• Panel SCADA
• Panel Monitoring Energi

Kualitas desain panel, pemilihan komponen, serta proses fabrikasi menjadi faktor yang sangat menentukan keberhasilan proyek data center.

Bagaimana Memilih Panel Maker untuk Proyek Data Center ?

Beberapa hal yang perlu diperhatikan antara lain:

• Pengalaman menangani proyek critical facility.
• Kepatuhan terhadap standar internasional.
• Kemampuan integrasi dengan SCADA dan BMS.
• Dukungan commissioning.
• Layanan after sales yang cepat.

Bagi kontraktor, konsultan, maupun project engineer, memilih panel maker yang berpengalaman dapat mengurangi risiko kegagalan sistem pada fase operasional.

FAQ

Kesimpulan

Data center electrical system merupakan infrastruktur vital yang memastikan server, jaringan, dan seluruh layanan digital dapat beroperasi tanpa gangguan selama 24 jam penuh.

Mulai dari utility power, switchgear, transformator, UPS, battery bank, ATS, genset, hingga SCADA, seluruh komponen bekerja secara terintegrasi untuk menciptakan sistem distribusi daya yang aman, stabil, dan andal.

Perencanaan yang tepat, penerapan standar internasional, serta penggunaan panel listrik berkualitas tinggi menjadi kunci utama dalam membangun data center modern yang siap menghadapi kebutuhan bisnis digital masa depan.
