Dalam dunia otomasi industri modern, interaksi antara manusia dan mesin menjadi semakin penting. Operator tidak lagi harus membaca sinyal listrik secara manual atau memantau panel konvensional dengan puluhan lampu indikator. Saat ini, hampir semua sistem kontrol industri telah menggunakan human machine interface (HMI) untuk mempermudah monitoring dan kontrol proses.

Bagi teknisi listrik, memahami HMI bukan lagi sekadar nilai tambah, tetapi sudah menjadi kebutuhan. Sistem ini digunakan pada panel kontrol, PLC, mesin produksi, hingga sistem otomasi skala besar.

Artikel ini membahas secara lengkap tentang pengertian, cara kerja, komponen, dan pengaplikasian HMI.

Galeri Proyek Kami

Lihat galeri proyek lainnya

Daftar Isi

Apa Itu Human Machine Interface ?

Human Machine Interface (HMI) adalah antarmuka yang memungkinkan manusia berkomunikasi dengan mesin, perangkat, atau sistem otomasi.

Secara sederhana, HMI berfungsi sebagai “jembatan” antara operator dan mesin.

Contoh paling mudah:

layar touchscreen pada panel mesin
monitor SCADA
dashboard sistem kontrol
display parameter inverter

Melalui HMI, operator dapat:

melihat status mesin
membaca alarm
mengubah parameter
menyalakan/mematikan sistem
memonitor performa produksi

Tanpa HMI, operator harus membaca data langsung dari sensor, relay, atau controller—yang tentu jauh lebih sulit.

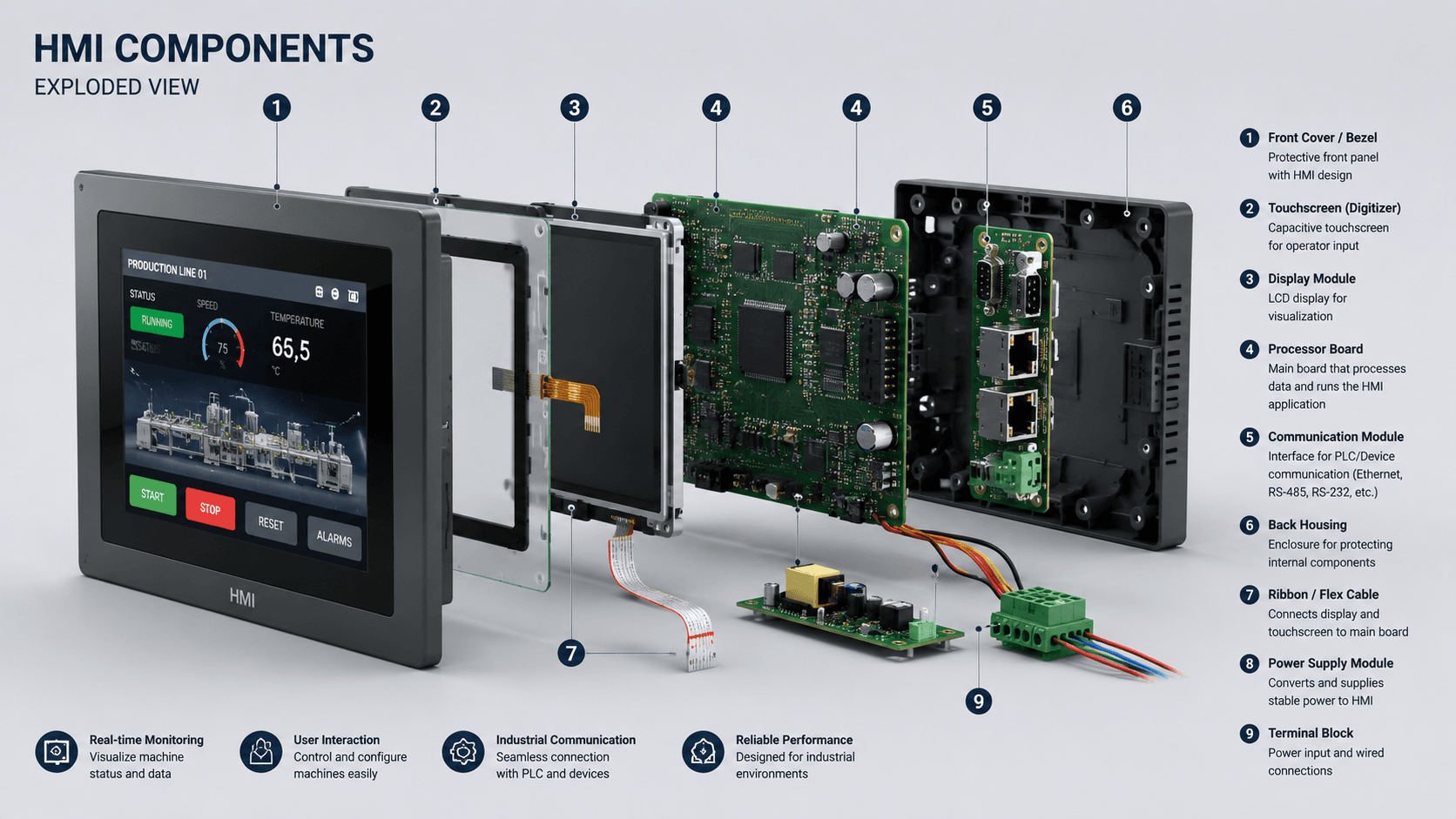

Komponen Utama HMI

Agar dapat bekerja optimal, HMI terdiri dari beberapa komponen utama.

Display Screen

Layar adalah komponen visual utama.

Display digunakan untuk menampilkan:

grafik
angka
trend
alarm
status mesin

Jenis layar:

LCD
LED
TFT touchscreen

Touch Panel / Input Device

Bagian ini memungkinkan operator memberi input.

Input dapat berupa:

sentuhan layar
keypad
tombol fisik
rotary selector

Fungsinya untuk:

start/stop machine
reset alarm
ubah parameter

Communication Module

HMI harus dapat berkomunikasi dengan perangkat lain.

Protocol umum:

Modbus RTU
Modbus TCP
Ethernet/IP
Profinet
RS-485

Komponen ini menghubungkan HMI dengan:

PLC
VFD
sensor
controller

Processor dan Memory

Processor memproses data.

Memory menyimpan:

program
histori alarm
log data
konfigurasi sistem

Semakin kompleks aplikasi HMI, semakin besar kebutuhan memory dan processing power.

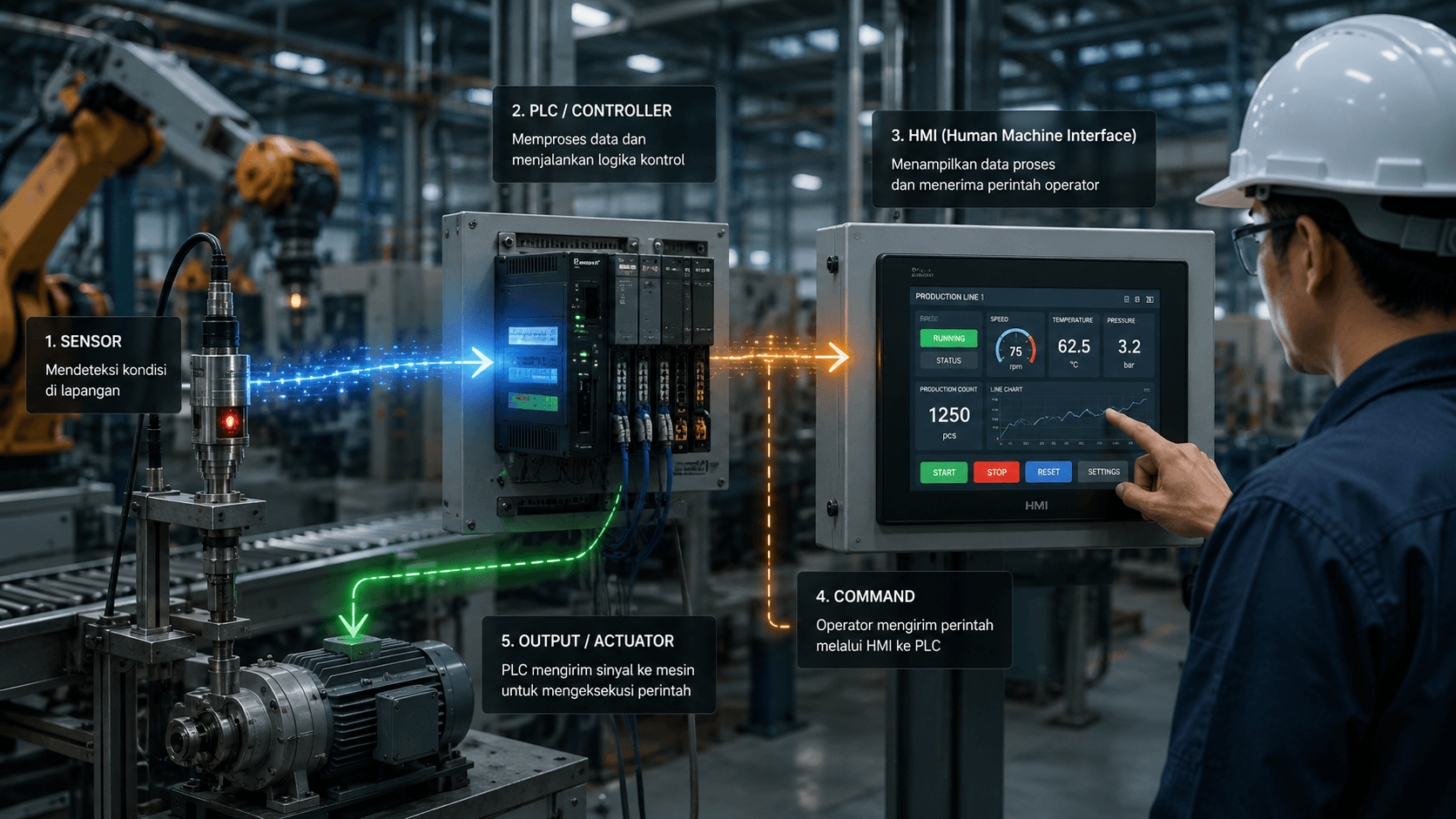

Cara Kerja HMI

Secara umum, cara kerja human machine interface terdiri dari empat tahap.

1. Data Acquisition

Sensor membaca kondisi lapangan.

Contoh:

suhu
tekanan
arus
tegangan
level air

2. Data Transfer

Data dikirim ke PLC atau controller.

PLC bertugas:

memproses logika
menjalankan sequence control
membuat keputusan

3. Visualization

HMI menerima data dari PLC.

Data lalu diubah menjadi:

grafik
dashboard
angka digital
alarm

Visualisasi ini mempermudah operator.

4. Command Execution

Operator memberi command melalui HMI.

Misalnya:

tekan START
ubah speed motor
reset fault

Command dikirim kembali ke PLC lalu dieksekusi mesin.

Alurnya:

Sensor → PLC → HMI → Operator → PLC → Mesin

Jenis-Jenis HMI

Basic HMI

HMI sederhana dengan fungsi dasar.

Cocok untuk:

mesin kecil
conveyor
pompa

Kelebihan:

murah
sederhana
mudah diprogram

Advanced HMI

Memiliki fitur lebih kompleks.

Fitur:

trending
data logging
alarm management
analytics

Digunakan pada:

manufaktur
utility
process plant

SCADA-Based HMI

Merupakan HMI tingkat lanjut yang terintegrasi dengan sistem SCADA.

Keunggulan:

monitoring banyak mesin
remote access
histori data besar
centralized control

Umum digunakan di:

power plant
water treatment
oil & gas

Supervisory Control and Data Acquisition

Fungsi dan Manfaat HMI

Monitoring Lebih Mudah

Operator dapat melihat seluruh status sistem dalam satu layar.

Tidak perlu inspeksi manual satu per satu.

Mengurangi Human Error

Interface visual meminimalkan kesalahan pembacaan data.

Alarm juga lebih mudah dikenali.

Meningkatkan Efisiensi

Operator dapat merespons lebih cepat.

Downtime berkurang.

Produktivitas meningkat.

Troubleshooting Lebih Cepat

Ketika terjadi fault, HMI menampilkan:

error code
alarm history
lokasi gangguan

Ini mempercepat maintenance.

Meningkatkan Keselamatan

Parameter kritikal dapat dimonitor real-time.

Contoh:

overcurrent
overheating
overload

Teknisi bisa bertindak sebelum terjadi kerusakan besar.

Pengaplikasian HMI di Industri

Industri Manufaktur

HMI digunakan untuk:

conveyor
packaging
robot
assembly line

Utility dan Energi

Digunakan untuk monitoring:

genset
panel distribusi
power monitoring

Water Treatment

HMI memonitor:

flow rate
pressure
pump status

Food and Beverage

Memastikan proses produksi konsisten.

Contoh:

suhu oven
mixing speed
filling level

Beverage

Building Automation

HMI digunakan untuk:

HVAC
lift
lighting
fire alarm

HVAC

Tips Memilih HMI

Sebelum membeli HMI, perhatikan:

Ukuran Display

Pilih sesuai kebutuhan visual.

Environment

Pertimbangkan:

suhu
debu
kelembapan
outdoor/indoor

Kompatibilitas PLC

Pastikan protocol support sesuai PLC.

Contoh brand umum:

Software Support

Pastikan mudah diprogram dan maintainable.

Kesimpulan

Human machine interface (HMI) adalah sistem antarmuka yang memungkinkan operator berkomunikasi dengan mesin secara visual dan interaktif.

Dalam sistem otomasi modern, HMI berperan penting untuk:

monitoring
controlling
troubleshooting
safety improvement

Bagi teknisi listrik, memahami HMI berarti memahami salah satu komponen utama revolusi industri modern. Dengan implementasi yang tepat, HMI dapat meningkatkan efisiensi operasional sekaligus meminimalkan risiko kesalahan manusia.
