Dalam sistem kelistrikan industri, proteksi terhadap gangguan listrik seperti short circuit, overload, dan fault current merupakan hal yang sangat penting. Tanpa sistem proteksi yang andal, kerusakan peralatan, downtime produksi, hingga risiko kebakaran dapat terjadi.
Salah satu perangkat proteksi modern yang banyak digunakan pada sistem tegangan menengah (medium voltage) adalah vacuum circuit breaker (VCB).
Vacuum circuit breaker atau VCB dikenal karena kemampuannya memutus arus gangguan secara cepat, aman, dan memiliki kebutuhan maintenance yang rendah. Teknologi ini telah menjadi standar pada banyak instalasi industri modern.
Daftar Isi
Apa Itu Vacuum Circuit Breaker (VCB)?
Vacuum circuit breaker adalah pemutus tenaga listrik yang menggunakan ruang hampa udara (vacuum) sebagai media untuk memadamkan busur listrik (electric arc) saat kontak breaker terbuka.
Ketika circuit breaker memutus arus besar, biasanya terbentuk busur listrik di antara kontak. Pada breaker konvensional, busur ini dipadamkan menggunakan udara, minyak, atau gas SF6.
Pada VCB, busur listrik dipadamkan di dalam ruang vakum. Karena hampir tidak ada molekul gas di dalam ruang tersebut, busur listrik menjadi sangat cepat padam.
Inilah alasan mengapa VCB terkenal sebagai salah satu teknologi proteksi yang efisien dan reliable.
Komponen Utama Vacuum Circuit Breaker
Sebuah vacuum circuit breaker terdiri dari beberapa komponen penting:
Fixed Contact
Kontak tetap yang terhubung ke sistem.
Moving Contact
Kontak bergerak yang membuka atau menutup aliran arus.
Vacuum Interrupter
Komponen inti berupa tabung vakum tempat proses pemadaman arc terjadi.
Operating Mechanism
Mekanisme mekanis atau motorized untuk menggerakkan kontak.
Insulating Housing
Material isolasi untuk mencegah kebocoran listrik.
Semua komponen tersebut bekerja bersama agar vacuum circuit breaker mampu melakukan switching dengan presisi tinggi.

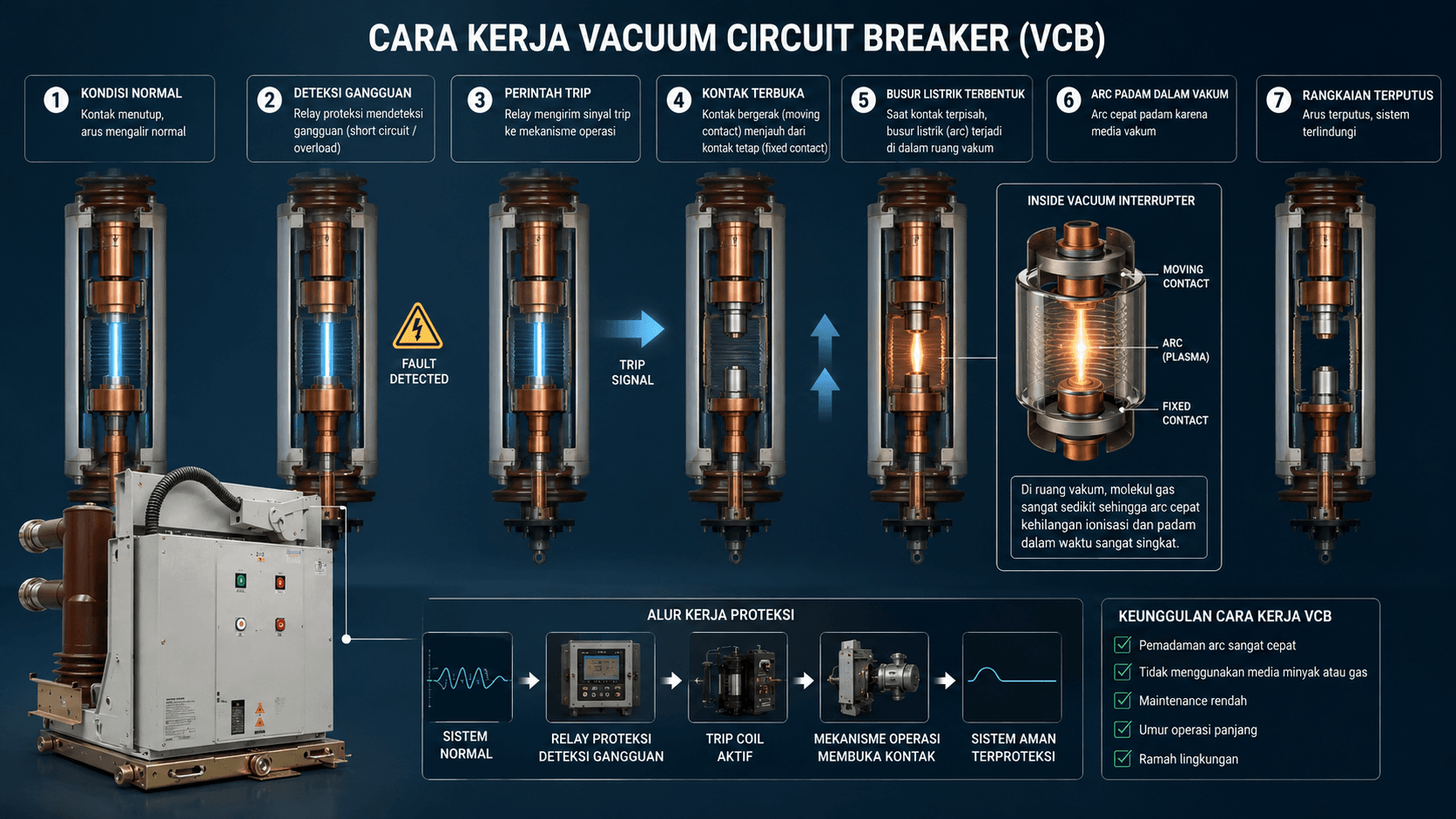

Bagaimana Cara Kerja VCB ?
Cara kerja vacuum circuit breaker dapat dijelaskan dalam beberapa tahap.
1. Kondisi Normal
Saat sistem berjalan normal, kontak VCB dalam keadaan tertutup sehingga arus mengalir.
2. Fault Detection
Relay proteksi mendeteksi gangguan seperti short circuit atau overload.
3. Perintah Trip
Relay mengirim sinyal trip ke operating mechanism.
4. Contact Separation
Moving contact bergerak menjauh dari fixed contact.
5. Arc Formation
Saat kontak terpisah, busur listrik terbentuk.
6. Arc Extinction in Vacuum
Karena arc berada di ruang vakum, plasma cepat kehilangan ionisasi sehingga arc padam dalam waktu sangat singkat.
7. Circuit Interrupted
Arus terputus dan sistem terlindungi.
Kecepatan switching VCB sangat tinggi sehingga sangat efektif untuk proteksi peralatan kritikal.
Kelebihan Vacuum Circuit Breaker
Mengapa vacuum circuit breaker banyak dipilih?
Arc Extinguishing Sangat Cepat
Vacuum mempercepat pemadaman arc.
Maintenance Rendah
Tidak memerlukan penggantian oil atau gas.
Umur Operasi Panjang
Bisa mencapai puluhan ribu operasi switching.
Ramah Lingkungan
Tidak menggunakan gas SF6 yang berdampak pada lingkungan.
Compact Design
Dimensi lebih ringkas dibanding beberapa teknologi lama.
Reliable
Performa stabil untuk operasi jangka panjang.
Bagi maintenance engineer dan electrical engineer, keunggulan ini berarti downtime lebih rendah.
Kekurangan Vacuum Circuit Breaker
Walaupun unggul, VCB juga memiliki keterbatasan.
Harga Awal Relatif Tinggi
Investasi awal lebih mahal dibanding breaker kecil.
Fokus Medium Voltage
Umumnya digunakan pada range 3.3 kV–36 kV.
Instalasi Harus Tepat
Memerlukan engineer berpengalaman untuk commissioning.
Namun, biaya awal ini biasanya terbayar melalui maintenance yang lebih rendah.

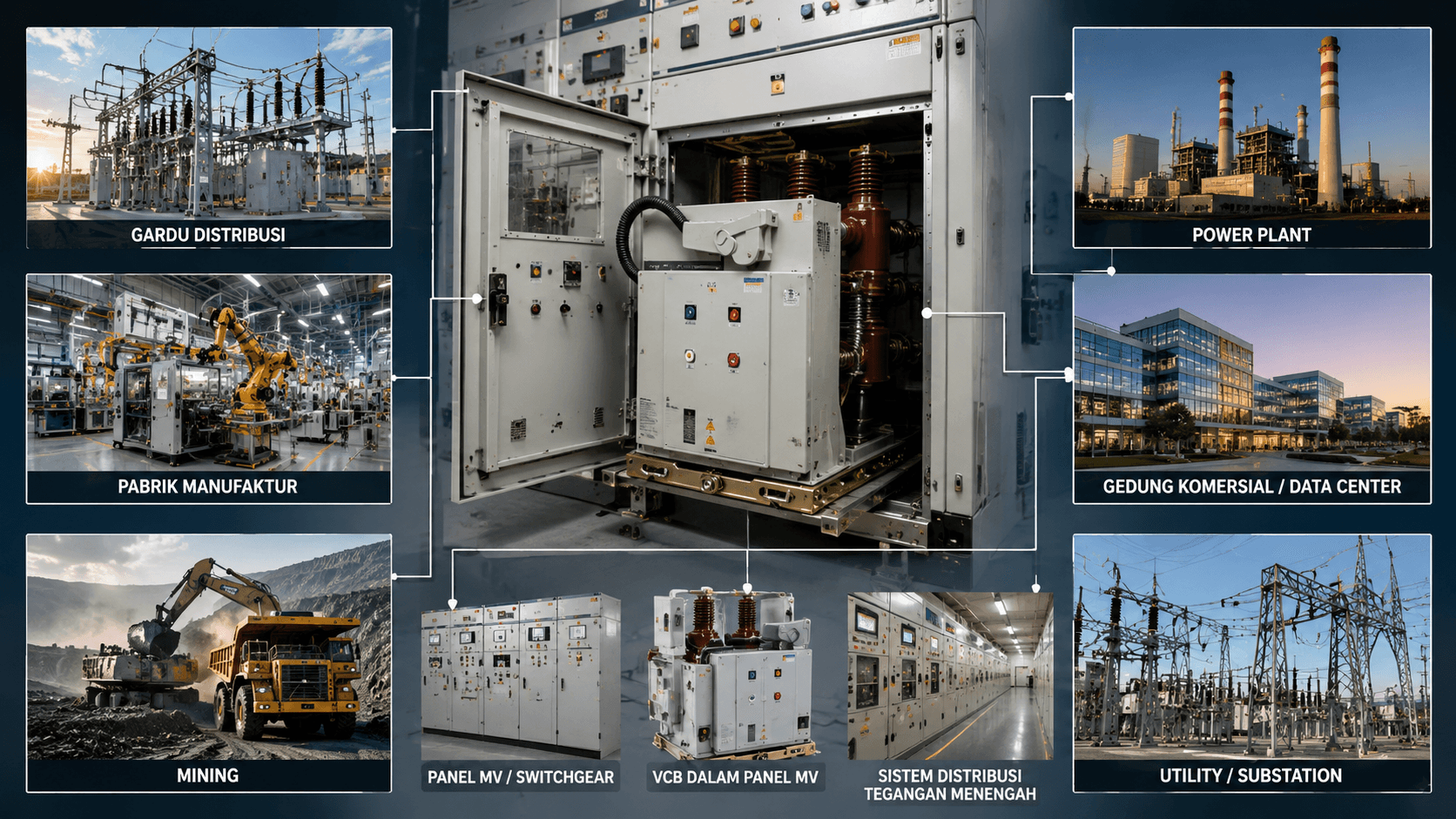

Pengaplikasian Vacuum Circuit Breaker
Vacuum circuit breaker digunakan secara luas pada berbagai sektor.
Panel MV Switchgear
Aplikasi paling umum untuk distribusi tegangan menengah.
Gardu Distribusi
Melindungi feeder dan transformer.
Pabrik Manufaktur
Digunakan pada sistem kelistrikan produksi.
Mining
Ideal untuk beban besar dan kondisi ekstrem.
Power Plant
Digunakan untuk proteksi generator dan distribusi.
Commercial Building
Mall, data center, dan gedung besar.
Utility
Substation dan jaringan distribusi.
VCB sangat populer di lingkungan yang membutuhkan reliability tinggi.
Perbedaan VCB dengan ACB, MCCB, dan SF6 Breaker
| Jenis | Tegangan | Media Arc |
|---|---|---|
| Air Circuit Breaker (ACB) | Low Voltage | Air |
| Molded Case Circuit Breaker (MCCB) | Low Voltage | Air |
| VCB | Medium Voltage | Vacuum |
| SF6 Circuit Breaker | High/Medium Voltage | SF6 Gas |
Secara umum:
- MCCB → panel kecil / LV
- ACB → panel utama LV
- VCB → medium voltage
- SF6 → HV / utility scale
Pemilihan breaker bergantung pada kebutuhan sistem.
Tips Memilih Vacuum Circuit Breaker
Bagi procurement dan project engineer, perhatikan:
Rated Voltage
Sesuaikan dengan sistem.
Breaking Capacity
Pastikan mampu memutus fault current maksimum.
Frequency
50 Hz atau 60 Hz.
Certification
Pilih produk bersertifikasi IEC.
Brand Reliability
Pilih manufacturer terpercaya seperti CHINT, Schneider Electric, atau ABB.
Spare Part Support
Pastikan after-sales tersedia.
FAQ
Apa fungsi utama VCB ?
Untuk memutus arus saat terjadi fault pada sistem medium voltage.
Berapa umur VCB ?
Bisa mencapai 10.000–30.000 operasi tergantung kualitas.
Apakah VCB perlu maintenance ?
Ya, tetapi jauh lebih rendah dibanding oil breaker.
Kapan VCB lebih baik daripada SF6 ?
Saat membutuhkan solusi yang ramah lingkungan dan maintenance rendah.
Kesimpulan
Vacuum circuit breaker (VCB) adalah solusi proteksi modern untuk sistem distribusi listrik tegangan menengah. Dengan kemampuan memadamkan busur listrik menggunakan ruang vakum, VCB menawarkan switching cepat, maintenance rendah, dan reliability tinggi.
Bagi electrical engineer, teknisi industri, kontraktor, hingga procurement engineer, memahami karakteristik vacuum circuit breaker sangat penting untuk memastikan sistem kelistrikan tetap aman, efisien, dan andal.
