Dalam sistem kelistrikan modern, proteksi peralatan dari kondisi abnormal merupakan hal yang sangat penting. Salah satu perangkat proteksi yang banyak digunakan pada generator dan genset adalah reverse power relay.
Relay ini berfungsi mendeteksi kondisi ketika arah aliran daya berubah dari normal menjadi berbalik (reverse power). Kondisi ini berbahaya karena dapat menyebabkan generator berubah fungsi menjadi motor dan menyerap daya dari sistem.
Bagi electrical engineer, teknisi maintenance, kontraktor kelistrikan, hingga procurement engineer, memahami reverse power relay sangat penting untuk memastikan sistem tetap aman dan andal.
Butuh Panel Listrik untuk Proyek Anda?
Kami adalah Pembuat Panel Listrik Bekasi Terpercaya — Segera hubungi kami untuk info lebih lanjut!
Daftar Isi
Mengapa Reverse Power Relay Penting ?
Dalam kondisi normal, daya aktif (kW) mengalir dari sumber ke beban.
Namun pada kondisi tertentu, daya bisa mengalir berlawanan arah.
Contoh kondisi penyebab:
- Prime mover kehilangan tenaga
- Engine genset gagal menghasilkan torsi
- Turbine mengalami penurunan output
- Sinkronisasi generator bermasalah
Jika tidak dideteksi, kondisi ini dapat menyebabkan:
- Kerusakan mesin genset
- Overheating
- Kerusakan mekanis coupling
- Penurunan stabilitas sistem
Inilah alasan reverse power relay menjadi perangkat proteksi vital.
Apa Itu Reverse Power Relay ?
Reverse power relay adalah relay proteksi yang digunakan untuk mendeteksi aliran daya aktif balik (reverse power) pada generator atau genset.
Definisi singkat:
Reverse power relay akan mengirim sinyal trip ketika daya aktif mengalir dari beban kembali ke sumber melebihi nilai setting tertentu.
Relay ini banyak ditemukan pada:
- Panel sinkron genset
- Generator power plant
- Marine generator
- Utility panel industri

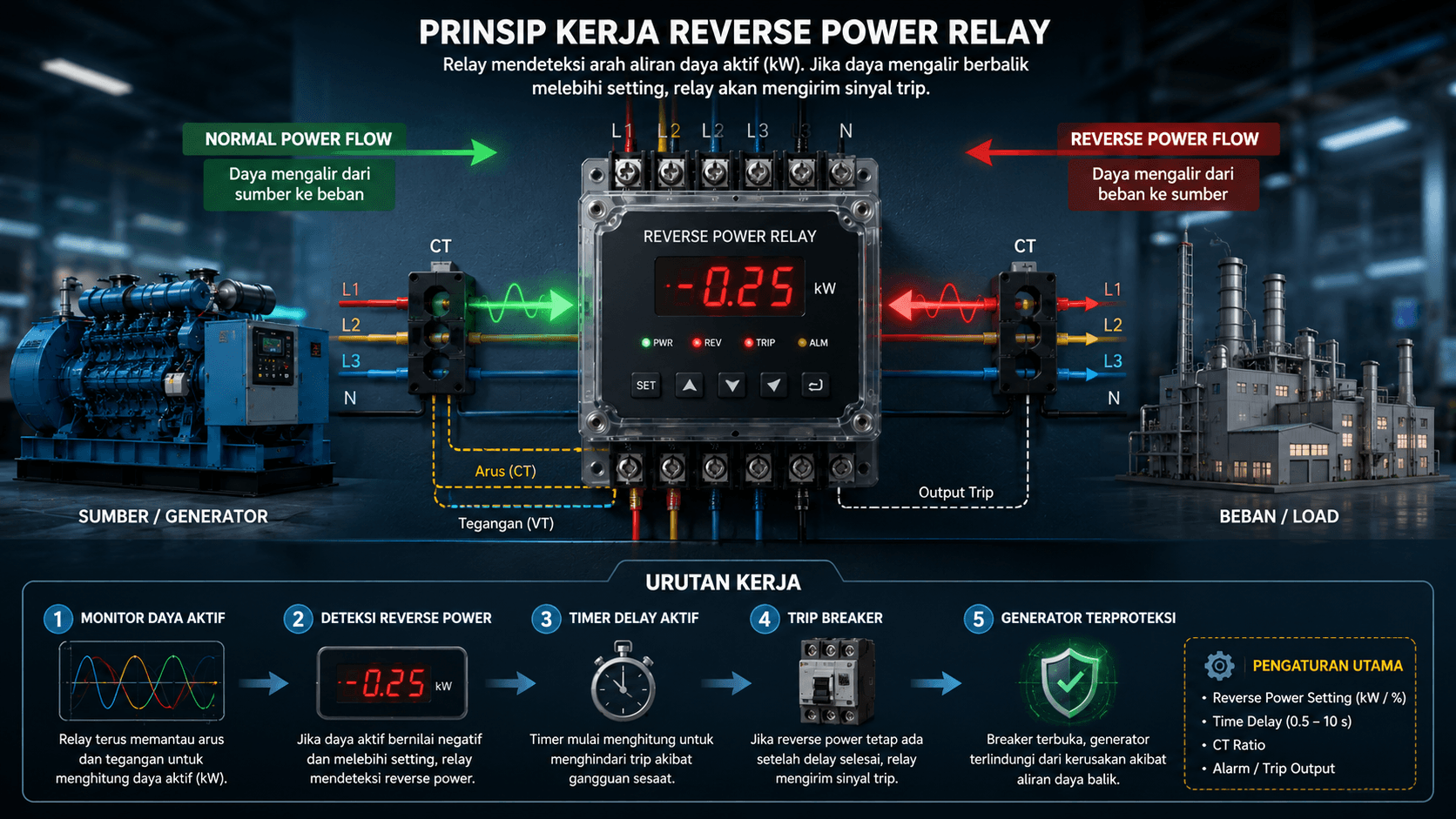

Prinsip Kerja Reverse Power Relay
Prinsip dasar relay ini bergantung pada pengukuran:
- Tegangan (Voltage)
- Arus (Current)
- Sudut fasa (Phase angle)
- Daya aktif (kW)
Secara matematis, daya aktif:
P = V × I × cos φ
Ketika nilai daya aktif positif:
- Daya mengalir dari generator ke beban
- Sistem normal
Ketika nilai daya aktif negatif:
- Daya mengalir dari beban ke generator
- Terjadi reverse power
Saat reverse power melewati threshold setting, relay akan bekerja.
Komponen dan Fitur Utama Reverse Power Relay
Reverse power relay modern memiliki beberapa bagian penting.
Current Transformer (CT)
Digunakan untuk membaca arus sistem.
Voltage Sensing Input
Mengukur tegangan line.
Measuring Circuit
Menghitung daya aktif dan arah aliran daya.
Time Delay Setting
Menghindari trip akibat transien sesaat.
Output Contact
Memberi sinyal ke:
- Breaker
- Alarm
- PLC
- Control system
Cara Kerja Reverse Power Relay Secara Detail
Berikut urutan kerja relay.
Monitoring Daya Aktif
Relay terus membaca:
- Arus
- Tegangan
- Power factor
Lalu menghitung daya aktif sistem.
Deteksi Reverse Power
Jika daya berubah negatif, relay mendeteksi adanya reverse power.
Misalnya:
- Normal: +500 kW
- Reverse: -25 kW
Nilai negatif menandakan aliran daya balik.
Timer Delay Aktif
Timer mulai menghitung.
Delay ini penting untuk menghindari false trip akibat fluktuasi singkat.
Umumnya:
- 0.5 detik
- 1 detik
- 2 detik
- 5 detik
Trip Breaker
Jika reverse power tetap terjadi setelah delay selesai:
Relay akan:
- Mengirim alarm
- Men-trip circuit breaker
- Mengisolasi generator
Proteksi berhasil dilakukan.
Fungsi Reverse Power Relay dalam Sistem Kelistrikan
Reverse power relay memiliki beberapa fungsi utama.
Melindungi Genset dari Motoring
Saat mesin kehilangan tenaga tetapi masih terhubung ke grid, generator dapat berubah menjadi motor.
Kondisi ini disebut motoring.
Sangat berbahaya bagi prime mover.
Menjaga Stabilitas Sistem Paralel
Pada sistem genset paralel, sinkronisasi harus presisi.
Reverse power relay mencegah gangguan akibat sharing load yang salah.
Mengurangi Risiko Kerusakan Mekanis
Aliran daya balik dapat menimbulkan:
- Torque abnormal
- Vibrasi
- Stress mekanis
Relay membantu mencegah hal ini.

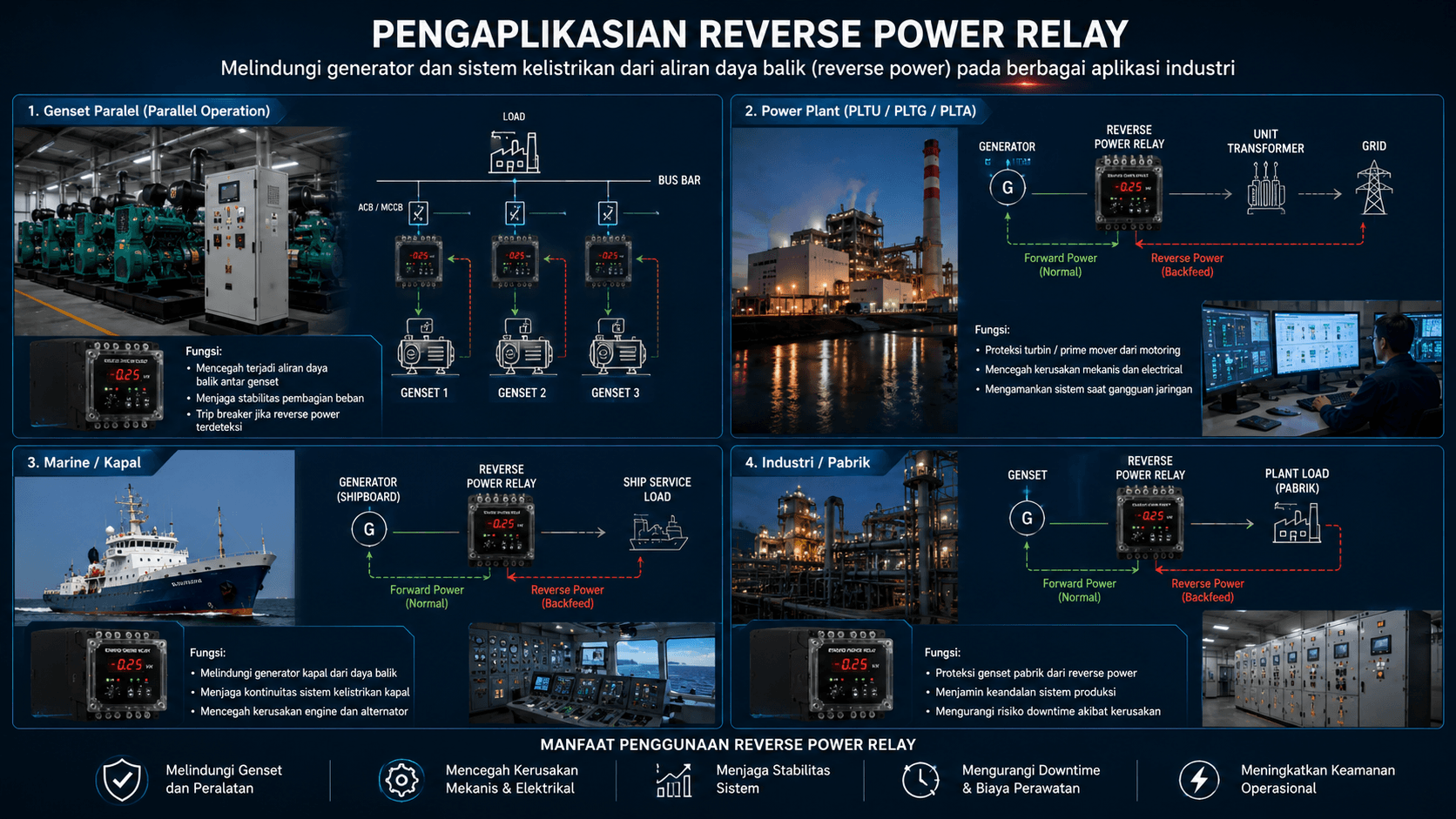

Pengaplikasian Reverse Power Relay
Sistem Genset Paralel
Ini aplikasi paling umum.
Saat beberapa genset bekerja bersamaan, reverse power relay menjaga load sharing tetap aman.
Power Plant
Digunakan pada:
- Turbine generator
- Steam plant
- Diesel power plant
Marine Electrical System
Kapal modern banyak memakai relay ini untuk proteksi generator onboard.
Industrial Utility Panel
Pabrik dengan captive power biasanya menggunakannya.
Contoh industri:
- Oil & gas
- Manufacturing
- Mining
- Data center
Setting Reverse Power Relay
Setting yang umum meliputi:
Reverse Power Threshold
Biasanya dalam persen dari rated power.
Contoh:
- 2%
- 5%
- 10%
Contoh genset 1000 kW dengan setting 5%:
Trip saat reverse power mencapai:
50 kW
Time Delay
Delay membantu mencegah nuisance trip.
Typical setting:
- 0.5–10 detik
Sensitivity
Menentukan seberapa cepat relay merespons.
Setting harus sesuai karakter sistem.
Tips Instalasi dan Wiring
Agar relay bekerja optimal:
Periksa Polaritas CT
Kesalahan CT polarity adalah penyebab umum false trip.
Pastikan Wiring Benar
Periksa:
- CT input
- Voltage sensing
- Auxiliary supply
- Trip contact
Lakukan Testing Berkala
Maintenance rutin wajib dilakukan.
Checklist:
- Functional test
- Calibration
- Alarm verification
- Trip simulation
Perbedaan Reverse Power Relay dengan Relay Lain
Reverse Power Relay
Fokus pada:
- Arah daya aktif
Overcurrent Relay
Fokus pada:
- Besarnya arus
Over Voltage Relay
Fokus pada:
- Tegangan berlebih
Differential Relay
Fokus pada:
- Selisih arus antar titik
Setiap relay memiliki fungsi proteksi berbeda.
Troubleshooting Reverse Power Relay
Masalah umum yang sering muncul:
Relay Sering Trip
Penyebab:
- Setting terlalu sensitif
- CT salah polaritas
- Wiring error
Relay Tidak Trip
Penyebab:
- Threshold terlalu tinggi
- Relay rusak
- Output contact gagal
False Alarm
Penyebab:
- Noise
- Voltage fluctuation
- Grounding buruk
Troubleshooting yang tepat mengurangi downtime.
FAQ
Apa fungsi reverse power relay ?
Untuk mendeteksi aliran daya balik dan melindungi generator dari kondisi reverse power.
Di mana reverse power relay digunakan ?
Pada genset paralel, power plant, marine system, dan panel utilitas industri.
Apa itu reverse power ?
Kondisi ketika daya aktif mengalir dari beban kembali ke sumber.
Mengapa reverse power berbahaya ?
Karena dapat menyebabkan generator berubah menjadi motor dan merusak prime mover.
Kesimpulan
Reverse power relay merupakan perangkat proteksi penting dalam sistem kelistrikan industri.
Perangkat ini mendeteksi aliran daya balik yang berpotensi merusak genset, generator, maupun prime mover.
Dengan memahami prinsip kerja, setting, dan pengaplikasiannya, engineer dapat merancang sistem proteksi yang lebih andal, aman, dan efisien.
