UPS: Fungsi, Jenis, dan Cara Memilih yang Tepat

UPS (Uninterruptible Power Supply) merupakan perangkat yang digunakan untuk menjaga kontinuitas suplai listrik ketika terjadi gangguan pada sumber daya utama. Dalam lingkungan industri, gedung komersial, fasilitas IT, hingga sistem otomasi, UPS berperan penting untuk menjaga peralatan kritis tetap mendapatkan daya dan mengurangi risiko downtime.

Namun, memilih UPS tidak cukup hanya berdasarkan kapasitas kVA. Jenis beban, kebutuhan backup time, karakteristik sumber listrik, kualitas daya, efisiensi, hingga integrasi dengan panel kontrol perlu dipertimbangkan sejak awal.

---

---

---

Apa Itu UPS ?

UPS adalah sistem catu daya yang menyediakan suplai listrik sementara ketika sumber utama mengalami gangguan. Berbeda dengan sumber listrik cadangan yang membutuhkan proses start atau perpindahan sumber, UPS dirancang agar beban kritis tetap mendapatkan suplai dengan jeda yang sangat singkat atau tanpa jeda yang signifikan, tergantung teknologi yang digunakan.

Cara Kerja UPS

Secara umum, UPS memiliki beberapa komponen utama seperti baterai, charger, rectifier, inverter, sistem kontrol, dan pada konfigurasi tertentu dilengkapi static bypass.

Ketika sumber listrik normal, UPS memasok daya ke beban sekaligus menjaga baterai tetap terisi. Saat terjadi gangguan, energi dari baterai digunakan untuk mempertahankan suplai melalui inverter.

Konfigurasi tersebut membuat UPS banyak digunakan pada sistem yang tidak boleh mengalami kehilangan daya secara tiba-tiba.

Mengapa UPS Penting untuk Kontinuitas Daya ?

Gangguan listrik dapat menyebabkan mesin berhenti, kehilangan data, sistem kontrol reset, proses produksi terganggu, hingga kerusakan pada perangkat tertentu.

UPS membantu menyediakan waktu bagi sistem untuk tetap beroperasi sementara, melakukan shutdown secara aman, atau menunggu sumber daya cadangan seperti genset mengambil alih sesuai desain sistem.

---

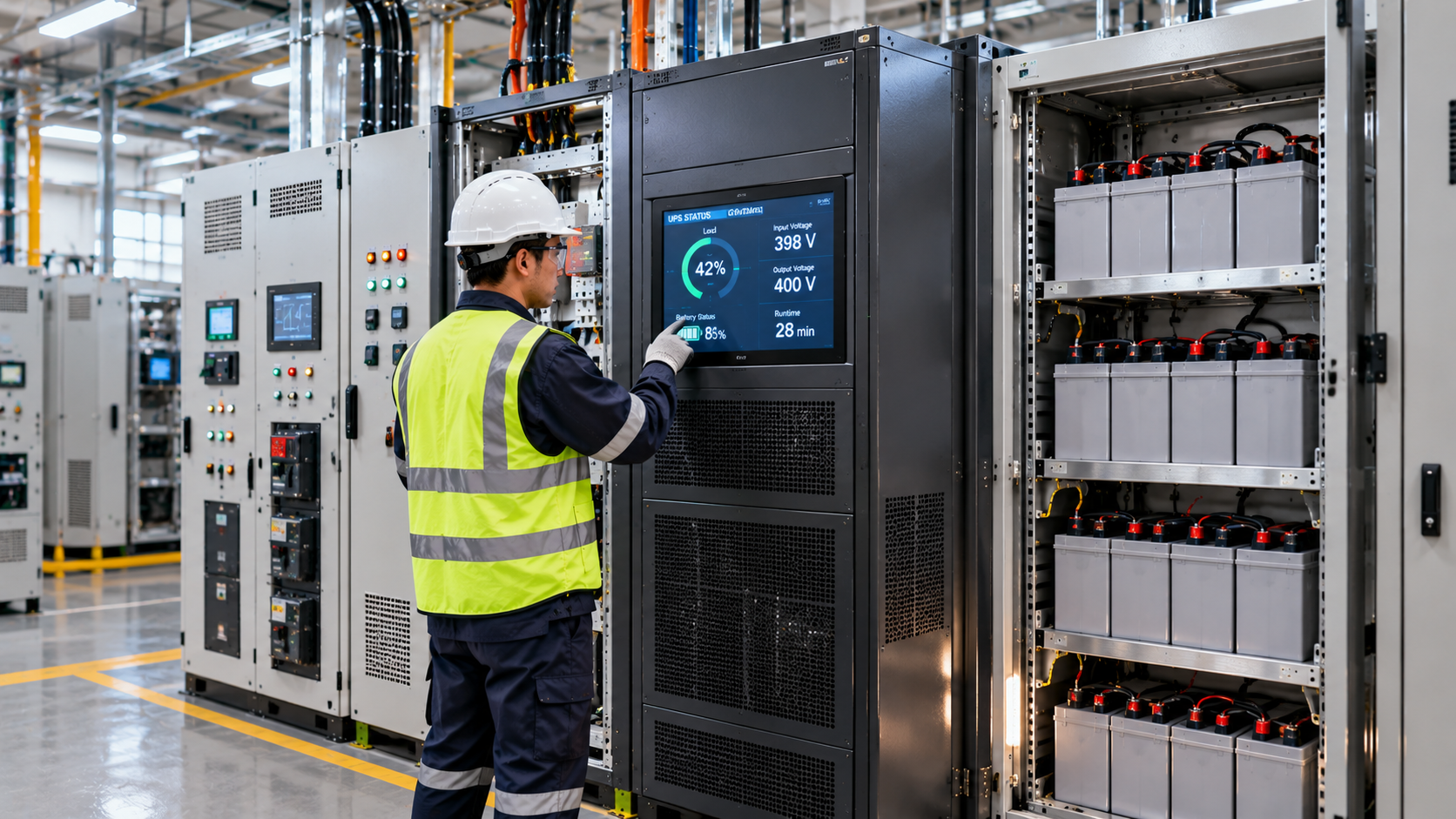

Fungsi UPS pada Sistem Kelistrikan

Fungsi UPS tidak hanya sebagai backup power. Dalam aplikasi tertentu, UPS juga menjadi bagian dari strategi perlindungan beban dan kontinuitas operasional.

Menyediakan Backup Power

Ketika sumber utama terganggu, baterai UPS menyediakan energi untuk mempertahankan suplai ke beban yang telah ditentukan.

Durasi backup bergantung pada kapasitas UPS, kapasitas baterai, karakteristik beban, serta konfigurasi sistem.

Melindungi Peralatan dari Gangguan Listrik

UPS tertentu dapat membantu menjaga kualitas suplai listrik terhadap gangguan seperti voltage sag, surge, atau variasi tegangan, tergantung teknologi dan spesifikasinya.

Hal ini penting untuk peralatan elektronik dan sistem kontrol yang sensitif terhadap kualitas daya.

Menjaga Kontinuitas Operasional

Pada fasilitas industri, kehilangan daya beberapa detik saja dapat mengganggu proses produksi. UPS dapat digunakan untuk menopang beban kritis seperti sistem kontrol, server, instrumentasi, komunikasi, dan perangkat monitoring.

Mendukung Sistem Kontrol dan Otomasi

UPS dapat menjadi sumber daya untuk PLC, HMI, SCADA, instrumentasi, komputer industri, dan perangkat kontrol lainnya.

Dengan demikian, ketika suplai utama terganggu, sistem kontrol masih memiliki waktu untuk mempertahankan operasi atau menjalankan prosedur shutdown sesuai program.

---

Jenis UPS yang Umum Digunakan

Pemilihan jenis UPS perlu disesuaikan dengan tingkat kritikalitas beban dan kebutuhan kualitas daya.

Offline atau Standby UPS

Standby UPS merupakan konfigurasi yang relatif sederhana. Beban umumnya mendapatkan suplai dari sumber utama dan UPS berpindah ke baterai ketika terjadi gangguan.

Jenis ini cocok untuk aplikasi dengan kebutuhan perlindungan dan backup yang relatif sederhana.

Line-Interactive UPS

Line-interactive UPS memiliki kemampuan regulasi tegangan yang lebih baik dibandingkan standby UPS. Teknologi ini dapat digunakan pada berbagai aplikasi IT, jaringan, maupun perangkat elektronik dengan kebutuhan proteksi daya menengah.

Online Double Conversion UPS

Pada online double conversion UPS, energi listrik melalui proses konversi sebelum diberikan kepada beban. Konfigurasi ini memberikan tingkat isolasi dan pengondisian daya yang lebih tinggi.

Jenis online UPS banyak dipertimbangkan untuk beban kritis seperti data center, sistem kontrol industri, server, perangkat medis tertentu, dan infrastruktur yang membutuhkan kualitas daya lebih konsisten.

---

Komponen Utama dalam Sistem UPS

Sistem UPS terdiri dari beberapa bagian yang bekerja secara terintegrasi.

Battery menyimpan energi yang digunakan ketika sumber utama terganggu.

Rectifier dan charger mengubah dan mengatur energi listrik untuk mengisi baterai sesuai desain sistem.

Inverter mengubah energi DC dari baterai menjadi AC untuk menyuplai beban.

Static bypass memungkinkan jalur bypass digunakan dalam kondisi tertentu, misalnya ketika UPS mengalami kondisi overload atau membutuhkan maintenance.

Sementara itu, control system mengatur operasi UPS dan menyediakan informasi mengenai status sistem, baterai, beban, alarm, serta parameter kelistrikan.

---

Cara Memilih UPS yang Tepat

Pemilihan UPS sebaiknya dilakukan berdasarkan data teknis aktual, bukan hanya berdasarkan perkiraan kapasitas.

Hitung Beban dan Kapasitas UPS

Identifikasi total beban yang akan dilayani dan tentukan kapasitas UPS berdasarkan kebutuhan tersebut. Kapasitas biasanya dinyatakan dalam VA atau kVA, sementara karakteristik beban juga perlu diperhatikan.

Jangan memilih kapasitas terlalu kecil karena dapat menyebabkan overload. Sebaliknya, kapasitas yang terlalu besar juga dapat meningkatkan biaya investasi tanpa memberikan manfaat yang sepadan.

Tentukan Kebutuhan Backup Time

Tentukan berapa lama beban harus tetap mendapatkan suplai ketika listrik utama gagal.

Kebutuhan dapat berbeda. Ada sistem yang hanya membutuhkan waktu beberapa menit untuk menunggu genset aktif, sementara aplikasi lain membutuhkan backup lebih lama untuk melakukan shutdown secara aman.

Perhatikan Jenis Beban

Karakteristik beban sangat penting. Beban elektronik, server, PLC, motor, instrumentasi, dan perangkat komunikasi dapat memiliki karakteristik yang berbeda.

Karena itu, data seperti daya aktif, power factor, starting current, serta pola operasi sebaiknya diperhitungkan dalam proses sizing.

Pertimbangkan Efisiensi dan Power Factor

Efisiensi UPS memengaruhi konsumsi energi dan panas yang dihasilkan sistem. Power factor juga perlu diperhatikan karena berkaitan dengan kemampuan UPS dalam melayani beban.

Untuk instalasi industri, parameter ini sebaiknya dianalisis bersama keseluruhan sistem distribusi daya.

---

UPS untuk Industri dan Sistem Kontrol

UPS banyak digunakan untuk menjaga sistem kontrol tetap aktif ketika suplai listrik utama terganggu.

UPS untuk PLC dan Panel Kontrol

PLC membutuhkan suplai listrik yang stabil agar program kontrol dan proses otomatisasi dapat berjalan sesuai desain. UPS dapat digunakan untuk menopang power supply PLC dan perangkat pendukungnya.

UPS untuk SCADA dan HMI

HMI dan SCADA berfungsi sebagai interface monitoring dan kontrol. Gangguan daya dapat menyebabkan kehilangan komunikasi atau penghentian monitoring.

Karena itu, UPS dapat digunakan untuk menopang komputer industri, server, HMI, network switch, dan perangkat terkait.

UPS untuk Instrumentasi

Pada proses industri, instrumentasi seperti transmitter dan perangkat monitoring tertentu dapat menjadi bagian dari beban kritis. UPS membantu mempertahankan suplai sesuai kebutuhan sistem.

---

UPS dan Integrasinya dengan Panel Listrik

UPS sebaiknya tidak dipandang sebagai perangkat yang berdiri sendiri. Pada proyek industri, UPS dapat menjadi bagian dari sistem distribusi daya yang terintegrasi dengan panel listrik, genset, ATS-AMF, PLC, HMI, dan SCADA.

KAE berpengalaman dalam pembuatan berbagai jenis panel listrik dan sistem kontrol untuk kebutuhan industri, termasuk panel distribusi, panel ATS-AMF, panel PLC, serta sistem yang mendukung monitoring dan otomasi.

Integrasi antara UPS dan sistem kelistrikan perlu mempertimbangkan konfigurasi sumber listrik, beban kritis, jalur bypass, sistem proteksi, grounding, kapasitas baterai, serta kebutuhan monitoring.

---

Kapan Perusahaan Membutuhkan UPS ?

UPS layak dipertimbangkan ketika kehilangan daya dapat menimbulkan konsekuensi signifikan terhadap operasional.

Contohnya adalah:

• PLC dan panel kontrol proses
• Server dan perangkat jaringan
• Sistem SCADA dan HMI
• Instrumentasi industri
• Peralatan medis tertentu
• Sistem keamanan dan monitoring
• Data center
• Sistem komunikasi
• Peralatan produksi kritis

Pada fasilitas yang menggunakan genset, UPS juga dapat berfungsi sebagai jembatan daya selama proses perpindahan sumber berlangsung, sesuai konfigurasi dan kebutuhan sistem.

---

FAQ UPS

---

Kesimpulan

UPS merupakan bagian penting dari sistem kontinuitas daya, terutama ketika fasilitas memiliki beban yang tidak boleh kehilangan suplai listrik secara tiba-tiba.

Pemilihan UPS harus mempertimbangkan kapasitas beban, backup time, karakteristik beban, power factor, efisiensi, kualitas daya, sistem baterai, serta integrasi dengan panel listrik dan sumber backup lainnya.

Untuk kebutuhan industri, UPS juga dapat diintegrasikan dengan PLC, HMI, SCADA, panel kontrol, ATS-AMF, dan genset sebagai bagian dari sistem kelistrikan yang lebih komprehensif.

Jika Anda sedang merencanakan sistem backup power atau membutuhkan integrasi UPS dengan panel listrik dan sistem kontrol, Kanar Angkasa Electrical (KAE) dapat membantu melakukan pembahasan berdasarkan kebutuhan teknis proyek Anda.
