kWh meter merupakan perangkat yang digunakan untuk mengukur energi listrik yang dikonsumsi oleh suatu instalasi dalam satuan kilowatt-hour (kWh). Perangkat ini banyak digunakan pada instalasi listrik rumah, gedung komersial, fasilitas industri, hingga sistem monitoring energi.
Dalam aplikasi industri, fungsi kWh meter dapat berkembang dari sekadar membaca konsumsi listrik menjadi bagian dari sistem energy monitoring. Data pengukuran dapat digunakan untuk mengevaluasi penggunaan energi, menganalisis beban, serta mendukung pengendalian biaya operasional.
Karena itu, pemilihan kWh meter perlu mempertimbangkan karakteristik sistem listrik dan kebutuhan monitoring, bukan hanya harga perangkat.
Kami adalah Panel Maker Surabaya Terpercaya — Segera hubungi kami untuk info lebih lanjut!
Daftar Isi
Apa Itu kWh Meter ?
kWh meter adalah alat ukur yang mencatat energi listrik yang digunakan oleh suatu beban atau instalasi selama periode tertentu. Hasil pengukuran dinyatakan dalam kWh atau kilowatt-hour.
Berbeda dengan alat yang hanya menunjukkan daya sesaat dalam kW, kWh meter mencatat akumulasi energi yang telah digunakan.
Pengertian kWh Meter
Secara sederhana, kWh meter mengukur hubungan antara daya listrik dan waktu penggunaan. Semakin besar daya dan semakin lama peralatan beroperasi, semakin besar pula energi yang tercatat.
Pada instalasi industri, pengukuran dapat dilakukan pada titik tertentu seperti panel distribusi, LVMDP, sub-panel, atau beban mesin tertentu.
Fungsi kWh Meter dalam Sistem Kelistrikan
Beberapa fungsi utama kWh meter meliputi:
- Mengukur konsumsi energi listrik.
- Mencatat penggunaan energi dalam periode tertentu.
- Membantu analisis pola konsumsi listrik.
- Menjadi parameter dalam evaluasi efisiensi energi.
- Mendukung monitoring biaya operasional.
- Menyediakan data untuk sistem energy management.
Perbedaan kWh Meter dan Power Meter
kWh meter berfokus pada pengukuran energi yang terakumulasi, sedangkan multifunction power meter umumnya dapat menampilkan lebih banyak parameter seperti tegangan, arus, daya aktif, daya reaktif, faktor daya, frekuensi, dan energi.
Untuk sistem industri yang membutuhkan informasi kelistrikan lebih lengkap, digital power meter sering digunakan sebagai bagian dari panel monitoring.

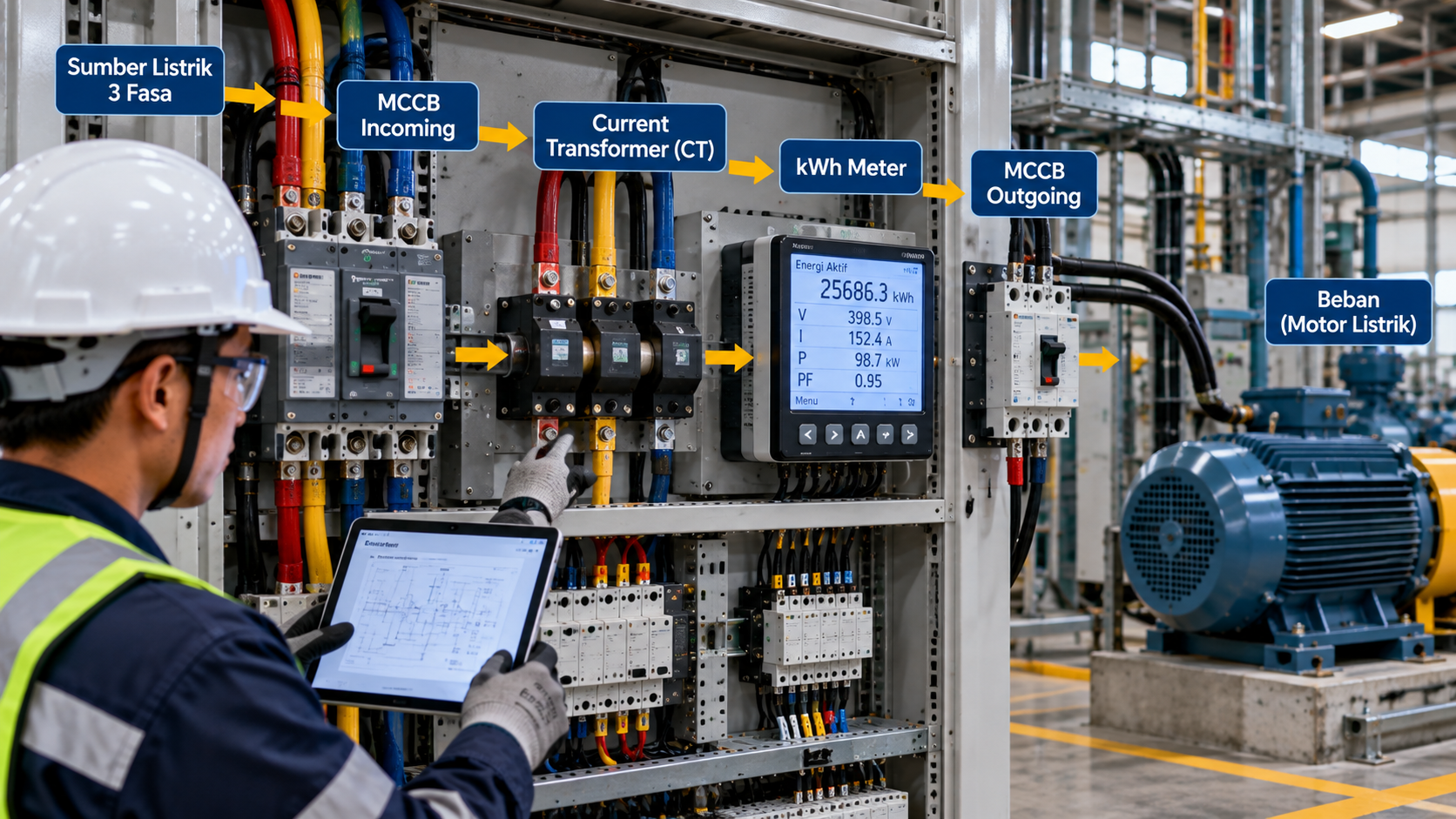

Bagaimana Cara Kerja kWh Meter ?
Pada prinsipnya, kWh meter mengukur parameter listrik yang melewati titik pengukuran dan mengakumulasikan energi berdasarkan waktu.
Mengukur Energi Listrik yang Digunakan
Perangkat membaca parameter seperti tegangan dan arus, kemudian menghitung energi berdasarkan karakteristik sistem serta durasi penggunaan.
Pada instalasi dengan arus besar, pengukuran dapat menggunakan current transformer (CT) agar arus yang diukur sesuai dengan kemampuan perangkat metering.
Hubungan Tegangan, Arus, Daya, dan Waktu
Daya listrik berkaitan dengan tegangan dan arus. Ketika daya digunakan selama periode tertentu, energi yang dikonsumsi dapat dinyatakan dalam kWh.
Secara sederhana:
Energi (kWh) = Daya (kW) × Waktu (jam)
Dalam sistem AC tiga fasa, perhitungan aktual dapat melibatkan faktor daya serta karakteristik sistem tiga fasa. Karena itu, untuk instalasi industri, konfigurasi alat ukur harus disesuaikan dengan sistem kelistrikan yang digunakan.
Pembacaan Energi dalam Satuan kWh
Angka pada kWh meter menunjukkan energi yang telah tercatat. Data tersebut dapat digunakan untuk membandingkan konsumsi antarperiode atau antarbagian fasilitas.
Jenis-Jenis kWh Meter
Kebutuhan pengukuran berbeda antara rumah, gedung, dan fasilitas industri. Karena itu, kWh meter tersedia dalam berbagai konfigurasi.
kWh Meter Analog
kWh meter analog menggunakan mekanisme elektromekanis untuk mencatat konsumsi energi. Teknologi ini relatif sederhana, tetapi kemampuan integrasi data biasanya lebih terbatas dibandingkan perangkat digital modern.
kWh Meter Digital
kWh meter digital menggunakan sistem elektronik dan umumnya menawarkan pembacaan yang lebih informatif. Model tertentu juga mendukung komunikasi data sehingga dapat diintegrasikan dengan sistem monitoring.
kWh Meter 1 Fasa dan 3 Fasa
Pemilihan jumlah fasa harus mengikuti sistem kelistrikan yang akan diukur.
kWh meter 1 fasa digunakan pada sistem satu fasa, sedangkan kWh meter 3 fasa digunakan untuk instalasi tiga fasa seperti banyak aplikasi komersial dan industri.
kWh Meter untuk Monitoring Industri
Untuk industri, perangkat metering dapat dipilih berdasarkan kebutuhan pengukuran dan komunikasi. Sistem yang lebih kompleks dapat menggunakan digital power meter dengan komunikasi tertentu agar data dapat dikumpulkan oleh sistem monitoring.
Fungsi kWh Meter untuk Industri
Dalam lingkungan industri, konsumsi energi dapat menjadi bagian signifikan dari biaya operasional. Karena itu, data kWh dapat membantu perusahaan memahami bagaimana energi digunakan.
Monitoring Konsumsi Energi
KWh meter dapat dipasang pada titik pengukuran tertentu untuk mengetahui konsumsi energi masing-masing area atau beban.
Evaluasi Biaya Operasional
Data konsumsi energi dapat dibandingkan antarperiode untuk membantu tim engineering atau manajemen mengevaluasi perubahan penggunaan listrik.
Identifikasi Pola Penggunaan Listrik
Monitoring secara berkala memungkinkan perusahaan melihat pola konsumsi, misalnya peningkatan penggunaan pada jam tertentu atau perubahan konsumsi setelah adanya penambahan mesin.
Mendukung Efisiensi Energi
Data energi dapat menjadi salah satu dasar evaluasi efisiensi. Misalnya, konsumsi energi dapat dibandingkan dengan jam operasi atau output produksi untuk memperoleh gambaran penggunaan energi secara lebih terukur.
kWh Meter dalam Panel Listrik
Pada instalasi industri, kWh meter sering menjadi bagian dari panel monitoring atau panel listrik.
Instalasi pada Panel Distribusi
Perangkat metering dapat ditempatkan pada panel distribusi untuk memantau energi yang mengalir menuju beban tertentu. Penempatannya perlu mempertimbangkan desain panel, proteksi, instrumentasi, dan akses pemeliharaan.
Integrasi dengan CT dan Sistem Pengukuran
Untuk sistem dengan arus yang lebih besar, CT dapat digunakan sebagai bagian dari rangkaian pengukuran. Rasio CT harus sesuai dengan kebutuhan sistem dan konfigurasi meter.
Kesalahan pemilihan rasio atau wiring dapat menyebabkan hasil pengukuran tidak sesuai, sehingga proses engineering dan commissioning menjadi bagian penting dalam implementasi.
Integrasi kWh Meter dengan PLC dan SCADA
Pada fasilitas yang membutuhkan monitoring terpusat, perangkat metering dengan komunikasi yang sesuai dapat diintegrasikan dengan PLC dan SCADA.
Data energi kemudian dapat ditampilkan pada workstation atau dashboard sehingga operator dapat memantau parameter kelistrikan dari satu sistem.
Monitoring Energi secara Terpusat
Untuk fasilitas dengan banyak panel, pendekatan terpusat dapat membantu mengumpulkan data dari beberapa titik pengukuran.
Kebutuhan tersebut biasanya membutuhkan perencanaan arsitektur sistem, komunikasi, alamat perangkat, jaringan, serta tampilan monitoring.
Cara Memilih kWh Meter untuk Kebutuhan Industri
Memilih kWh meter untuk industri sebaiknya dimulai dari kebutuhan sistem.
Menentukan Sistem 1 Fasa atau 3 Fasa
Identifikasi terlebih dahulu sistem listrik yang akan diukur. Penggunaan meter harus sesuai dengan konfigurasi instalasi.
Mempertimbangkan Range Arus dan Tegangan
Spesifikasi tegangan dan arus merupakan faktor penting. Untuk sistem dengan arus tinggi, pertimbangkan konfigurasi pengukuran menggunakan CT.
Memilih Parameter yang Perlu Dimonitor
Jika kebutuhan hanya mencatat energi, konfigurasi sederhana mungkin mencukupi. Namun jika membutuhkan analisis kelistrikan yang lebih lengkap, pertimbangkan meter yang dapat membaca tegangan, arus, kW, kVAR, power factor, frekuensi, dan kWh.
Mempertimbangkan Komunikasi Data
Untuk sistem monitoring terintegrasi, perhatikan protokol komunikasi dan kompatibilitas perangkat dengan sistem kontrol atau monitoring yang digunakan.
Menyesuaikan dengan Desain Panel Listrik
Dimensi perangkat, metode pemasangan, wiring, terminal, CT, sumber auxiliary, serta kebutuhan komunikasi perlu diperhitungkan sejak tahap desain panel.
Kapan Industri Membutuhkan Sistem Monitoring kWh ?
KWh meter menjadi semakin relevan ketika perusahaan membutuhkan data konsumsi energi yang lebih detail.
Sistem monitoring dapat dipertimbangkan ketika fasilitas memiliki banyak panel atau titik beban, membutuhkan monitoring real-time, memerlukan data historis, atau ingin mengembangkan sistem energy management.
Untuk kebutuhan sederhana, pembacaan lokal mungkin sudah cukup. Namun pada fasilitas yang memiliki banyak titik pengukuran, integrasi digital dapat membantu mengurangi ketergantungan pada pencatatan manual.
FAQ
Apa fungsi kWh meter ?
KWh meter berfungsi mengukur dan mencatat energi listrik yang digunakan dalam satuan kilowatt-hour atau kWh.
Apa perbedaan kWh meter dan power meter ?
KWh meter berfokus pada pengukuran energi. Power meter atau multifunction power meter biasanya menyediakan berbagai parameter kelistrikan sekaligus, termasuk daya dan energi.
Apakah kWh meter bisa digunakan untuk listrik 3 fasa ?
Ya. Tersedia kWh meter yang dirancang untuk sistem tiga fasa. Spesifikasi perangkat harus disesuaikan dengan konfigurasi tegangan dan arus instalasi.
Apa fungsi CT pada kWh meter ?
CT atau current transformer digunakan untuk membantu pengukuran arus pada sistem yang arusnya terlalu besar untuk diukur secara langsung oleh meter.
Apakah kWh meter bisa diintegrasikan dengan PLC ?
Perangkat tertentu dapat diintegrasikan dengan PLC melalui antarmuka komunikasi yang kompatibel. Detail integrasi bergantung pada tipe meter, protokol komunikasi, dan arsitektur sistem.
Apakah kWh meter dapat digunakan untuk monitoring energi industri ?
Ya. KWh meter dapat menjadi salah satu komponen sistem monitoring energi industri, terutama jika dipasang pada titik pengukuran yang tepat dan diintegrasikan dengan sistem monitoring sesuai kebutuhan.
Kesimpulan
KWh meter merupakan perangkat penting untuk mengukur konsumsi energi listrik, baik pada instalasi sederhana maupun fasilitas industri. Pemilihannya perlu memperhatikan sistem 1 atau 3 fasa, tegangan, arus, penggunaan CT, parameter yang ingin dipantau, komunikasi data, serta kebutuhan integrasi dengan panel listrik.
Untuk proyek industri yang membutuhkan monitoring lebih komprehensif, kWh meter dapat dikembangkan menjadi bagian dari panel monitoring energi, PLC, dan SCADA.
CV. Kanar Angkasa Electrical (KAE) dapat membantu kebutuhan pembuatan panel listrik dan sistem monitoring sesuai karakteristik instalasi serta kebutuhan proyek. Konsultasikan spesifikasi dan konfigurasi panel sejak tahap engineering agar perangkat metering dapat terintegrasi secara tepat dengan sistem kelistrikan.
