VFD (Variable Frequency Drive) merupakan perangkat elektronik yang digunakan untuk mengatur kecepatan motor listrik AC dengan mengendalikan frekuensi dan tegangan suplai ke motor. Teknologi ini banyak diterapkan pada sistem pompa, fan, blower, conveyor, HVAC, dan berbagai mesin produksi yang membutuhkan pengaturan kecepatan sesuai kondisi operasional.
Dalam lingkungan industri, penggunaan VFD tidak hanya berkaitan dengan pengendalian kecepatan motor, tetapi juga dengan efisiensi energi, stabilitas proses, dan integrasi sistem otomasi. Oleh karena itu, pemilihan VFD perlu mempertimbangkan karakteristik motor, jenis beban, kebutuhan kontrol, serta desain panel listrik yang mendukung pengoperasiannya.
Kami adalah Panel Maker Terpercaya — Segera hubungi kami untuk info lebih lanjut!
Daftar Isi
Apa Itu VFD (Variable Frequency Drive) ?
VFD adalah perangkat penggerak motor yang memungkinkan kecepatan motor AC diatur dengan mengubah frekuensi keluaran listrik. Perangkat ini juga dikenal sebagai variable speed drive atau adjustable frequency drive.
Secara umum, VFD terdiri dari tiga bagian utama, yaitu penyearah (rectifier), rangkaian DC link, dan inverter. Penyearah mengubah listrik AC menjadi DC, DC link menstabilkan energi pada rangkaian antara, sedangkan inverter menghasilkan keluaran AC dengan frekuensi dan tegangan yang dapat dikendalikan.
Cara Kerja VFD dalam Mengatur Kecepatan Motor
Kecepatan motor induksi berkaitan dengan frekuensi suplai dan jumlah kutub motor. Secara sederhana, kecepatan sinkron dihitung menggunakan rumus:
Ns = 120 × f / P
Keterangan:
- Ns: kecepatan sinkron dalam RPM.
- f: frekuensi suplai dalam Hz.
- P: jumlah kutub motor.
Sebagai contoh, motor empat kutub memiliki kecepatan sinkron 1.500 RPM pada frekuensi 50 Hz. Ketika frekuensi diturunkan menjadi 40 Hz, kecepatan sinkronnya menjadi 1.200 RPM. Kecepatan aktual motor induksi sedikit lebih rendah karena adanya slip.
Pengaturan ini memungkinkan motor bekerja sesuai kebutuhan proses tanpa harus selalu beroperasi pada kecepatan maksimum.
Fungsi dan Manfaat VFD untuk Operasional Industri
Penerapan VFD dapat memberikan beberapa manfaat apabila perangkat dipilih dan dikonfigurasi sesuai karakteristik sistem.
Mengatur Kecepatan Motor Sesuai Kebutuhan
VFD memungkinkan operator menyesuaikan kecepatan motor berdasarkan kebutuhan produksi. Pada sistem pompa, misalnya, kecepatan dapat diatur untuk mengikuti kebutuhan aliran. Pada conveyor, pengaturan kecepatan membantu menyesuaikan perpindahan material dengan tahapan produksi.
Mendukung Efisiensi Energi
Pada aplikasi pompa sentrifugal dan fan, penurunan kecepatan motor dapat mengurangi kebutuhan daya secara signifikan. Secara ideal, daya yang dibutuhkan mengikuti hubungan pangkat tiga kecepatan pada kondisi tertentu.
Namun, penghematan aktual dipengaruhi oleh karakteristik sistem, kebutuhan aliran, tekanan, efisiensi motor, serta pola operasional. Karena itu, evaluasi beban menjadi langkah penting sebelum menentukan manfaat investasi VFD.
Mengendalikan Akselerasi dan Deselerasi
VFD memungkinkan pengaturan waktu percepatan dan perlambatan motor. Pengaturan ini dapat membantu mengurangi lonjakan arus saat motor mulai beroperasi dan mengurangi tekanan mekanis pada sistem tertentu.
Meskipun demikian, VFD tidak menggantikan seluruh fungsi proteksi listrik. Proteksi arus lebih, hubung singkat, beban lebih, dan gangguan lainnya tetap perlu dirancang sesuai spesifikasi sistem.
Mendukung Sistem Otomasi
VFD modern dapat menerima perintah dari PLC, sensor, HMI, atau sistem kontrol lainnya. Komunikasi dapat dilakukan melalui sinyal analog, input-output digital, maupun protokol industri seperti Modbus dan PROFINET, bergantung pada model perangkat.
Integrasi ini memungkinkan pengaturan kecepatan secara otomatis berdasarkan tekanan, aliran, temperatur, atau parameter proses lainnya.

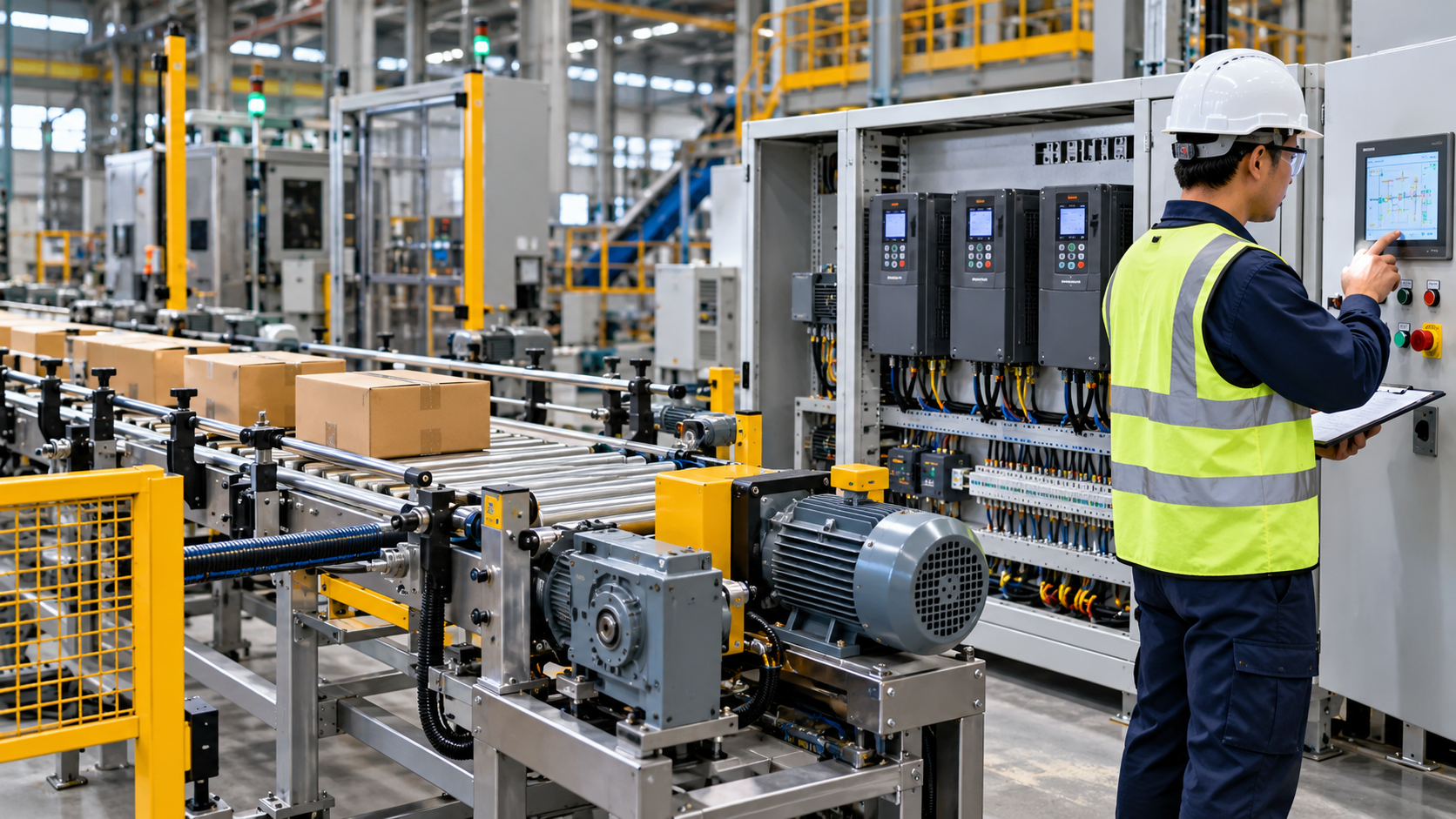

Aplikasi VFD pada Mesin dan Instalasi Industri
Penggunaan VFD dapat ditemukan pada berbagai sektor industri dengan kebutuhan pengendalian motor yang berbeda.
VFD untuk Pompa Air
Pada sistem pompa, VFD dapat digunakan untuk mengatur kecepatan berdasarkan kebutuhan tekanan atau aliran. Jika dilengkapi sensor dan kontrol yang sesuai, sistem dapat mempertahankan tekanan pada nilai target secara otomatis.
VFD untuk Fan, Blower, dan HVAC
VFD membantu menyesuaikan kecepatan fan dan blower dengan kebutuhan ventilasi atau sirkulasi udara. Pada sistem HVAC, pengaturan ini berpotensi meningkatkan efisiensi operasional ketika kebutuhan udara berubah-ubah.
VFD untuk Conveyor dan Mesin Produksi
Pada conveyor dan mesin produksi, VFD membantu mengatur kecepatan perpindahan material serta mendukung koordinasi antarmesin. Pemilihan perangkat harus memperhatikan kebutuhan torsi, beban awal, frekuensi start-stop, dan kemampuan overload.
Cara Memilih VFD yang Tepat
Memilih VFD tidak cukup hanya berdasarkan daya motor dalam kilowatt (kW) atau horsepower (HP). Beberapa parameter teknis perlu diperiksa sebelum pembelian.
Menentukan Daya, Tegangan, dan Arus Motor
Periksa nameplate motor untuk mengetahui tegangan, arus nominal, daya, frekuensi, dan konfigurasi sambungan. Kapasitas VFD harus sesuai dengan tegangan suplai, arus motor, serta kebutuhan operasional aktual.
Arus nominal dan kemampuan overload VFD sangat penting, terutama ketika motor bekerja dengan beban berat atau membutuhkan torsi tinggi.
Mempertimbangkan Jenis Beban
Pompa sentrifugal dan fan umumnya memiliki karakteristik beban variabel, sedangkan conveyor tertentu dapat memerlukan torsi konstan. Perbedaan karakteristik ini memengaruhi pemilihan rating, mode kontrol, dan kapasitas overload.
Memeriksa Proteksi dan Kondisi Instalasi
Pertimbangkan suhu lingkungan, ventilasi panel, tingkat debu, kelembapan, serta kebutuhan perlindungan terhadap gangguan listrik. Pada instalasi tertentu, diperlukan evaluasi tambahan terhadap harmonisa, panjang kabel motor, kompatibilitas elektromagnetik (EMC), dan kebutuhan filter.
Spesifikasi akhir sebaiknya mengacu pada panduan produsen VFD dan desain instalasi yang berlaku.
VFD, Inverter, dan Soft Starter: Apa Perbedaannya ?
Istilah VFD dan inverter terkadang digunakan secara bergantian. Dalam aplikasi motor AC, VFD umumnya mengacu pada perangkat yang mengatur frekuensi dan tegangan keluaran untuk mengendalikan kecepatan motor. Inverter sendiri merupakan istilah yang lebih luas untuk rangkaian yang mengubah listrik DC menjadi AC.
Sementara itu, soft starter dirancang terutama untuk mengendalikan proses start dan, pada tipe tertentu, stop motor dengan mengatur tegangan selama transisi. Soft starter konvensional tidak menyediakan pengaturan kecepatan kontinu seperti VFD selama motor beroperasi.
Pemilihan perangkat perlu disesuaikan dengan kebutuhan. Jika proses membutuhkan perubahan kecepatan secara berkelanjutan, VFD umumnya lebih relevan. Jika kebutuhan utamanya membatasi arus awal tanpa pengaturan kecepatan selama operasi normal, soft starter dapat menjadi alternatif.
Integrasi VFD dalam Panel Kontrol Motor
Instalasi VFD yang andal membutuhkan perencanaan panel kontrol motor secara menyeluruh. Panel dapat mencakup pemutus sirkuit, perangkat isolasi, terminal, sistem pendinginan, komponen kontrol, dan perangkat proteksi yang dipilih sesuai kebutuhan serta petunjuk produsen.
Desain panel juga perlu memperhatikan disipasi panas, pemisahan kabel daya dan kontrol, grounding, EMC, serta akses untuk inspeksi dan pemeliharaan. Penggunaan kontaktor pada sisi keluaran VFD, misalnya, memerlukan pertimbangan khusus dan tidak boleh dilakukan sembarangan ketika drive sedang menghasilkan keluaran.
Integrasi VFD dengan PLC dan Sistem Otomasi
Untuk aplikasi yang memerlukan kontrol otomatis, VFD dapat diintegrasikan dengan PLC dan HMI agar operator dapat memantau status, mengatur setpoint, serta menerima informasi gangguan. Penggunaan sensor tekanan atau aliran juga dapat mendukung kontrol pompa secara otomatis.
Setelah instalasi, sistem perlu menjalani pemeriksaan pengawatan, konfigurasi parameter, pengujian interlock, dan commissioning sesuai prosedur keselamatan serta dokumentasi produsen.
Mengapa Perencanaan Panel VFD Perlu Ditangani Secara Profesional ?
Kesalahan dalam menentukan kapasitas drive, proteksi, pendinginan, atau konfigurasi kontrol dapat menyebabkan gangguan operasi dan menambah biaya pemeliharaan. Karena itu, perencanaan harus mempertimbangkan kebutuhan motor sekaligus kondisi instalasi dan proses produksi.
CV. Kanar Angkasa Electrical (KAE) bergerak di bidang pembuatan panel listrik dan dapat menjadi mitra konsultasi untuk kebutuhan panel kontrol motor serta integrasi sistem elektrikal sesuai lingkup layanan yang tersedia.
Sebelum menentukan spesifikasi, siapkan data nameplate motor, diagram sistem, karakteristik beban, kebutuhan kontrol, dan kondisi lingkungan instalasi. Informasi tersebut membantu proses evaluasi teknis menjadi lebih terarah.
Pelajari layanan melalui website resmi Kanar Angkasa Electrical atau hubungi tim KAE untuk mendiskusikan kebutuhan panel listrik industri Anda.
FAQ
Apa fungsi utama VFD ?
Fungsi utama VFD adalah mengatur kecepatan motor AC dengan mengendalikan frekuensi keluaran, sekaligus menyediakan fitur kontrol motor sesuai kemampuan perangkat.
Apakah VFD dapat menghemat listrik ?
Ya, VFD berpotensi menghemat energi, terutama pada pompa dan fan yang bekerja dengan kebutuhan aliran variabel. Hasil aktual bergantung pada karakteristik beban, kondisi sistem, dan pola operasional.
Apakah semua motor listrik dapat menggunakan VFD ?
Tidak semua motor dapat langsung digunakan tanpa pemeriksaan. Kompatibilitas bergantung pada jenis motor, isolasi, pendinginan, rentang kecepatan, kebutuhan torsi, serta rekomendasi produsen.
Apa perbedaan VFD dan inverter ?
VFD adalah sistem penggerak yang mengatur frekuensi dan tegangan untuk mengendalikan motor AC. Inverter merupakan rangkaian yang mengubah DC menjadi AC dan dapat menjadi bagian utama dari sebuah VFD.
Bagaimana menentukan kapasitas VFD yang tepat ?
Periksa daya, arus nominal, tegangan motor, karakteristik beban, kebutuhan torsi, kemampuan overload, dan kondisi instalasi. Penentuan kapasitas sebaiknya tidak hanya didasarkan pada angka kW atau HP.
Apakah VFD dapat diintegrasikan dengan PLC?
Ya. VFD dapat berkomunikasi dengan PLC melalui sinyal analog, input-output digital, atau protokol komunikasi industri yang didukung perangkat.
Kesimpulan
VFD (Variable Frequency Drive) merupakan teknologi penting untuk mengendalikan kecepatan motor listrik, mendukung efisiensi energi pada aplikasi yang sesuai, dan meningkatkan fleksibilitas sistem otomasi industri. Penggunaannya dapat diterapkan pada pompa, fan, blower, conveyor, HVAC, serta berbagai mesin produksi.
Agar hasilnya optimal, pemilihan VFD perlu mempertimbangkan spesifikasi motor, karakteristik beban, proteksi, pendinginan, dan integrasi kontrol. Perencanaan panel yang tepat juga berperan dalam mendukung keselamatan dan keandalan operasional.
Untuk kebutuhan panel kontrol motor dan integrasi sistem elektrikal industri, konsultasikan kebutuhan proyek Anda dengan CV. Kanar Angkasa Electrical melalui kae.co.id agar solusi yang dipertimbangkan sesuai dengan kebutuhan teknis instalasi.
