Panel Utility Genset : Solusi Sinkron PLN & Genset

Dalam sebuah bangunan modern, keberlangsungan pasokan listrik menjadi faktor penting yang memengaruhi operasional, produktivitas, hingga keselamatan. Gangguan suplai listrik dari PLN dapat menghentikan aktivitas produksi, mengganggu layanan kepada pelanggan, bahkan menyebabkan kerusakan pada peralatan elektronik dan mesin yang bernilai tinggi. Oleh karena itu, hampir setiap gedung komersial maupun fasilitas industri menggunakan genset sebagai sumber listrik cadangan.

Namun, keberadaan genset saja tidak cukup untuk menjamin kontinuitas pasokan listrik. Dibutuhkan sebuah sistem yang mampu mengatur perpindahan sumber daya antara jaringan PLN dan genset secara aman, cepat, dan terkontrol. Di sinilah Panel Utility Genset berperan sebagai komponen utama dalam sistem distribusi tenaga listrik.

Panel Utility Genset dirancang untuk menghubungkan dua sumber listrik tanpa menimbulkan konflik antar sumber. Dengan sistem kontrol dan proteksi yang tepat, perpindahan daya dapat dilakukan secara otomatis maupun manual sehingga risiko downtime, back feeding, dan kerusakan instalasi listrik dapat diminimalkan.

Sebagai perusahaan panel maker berpengalaman, CV. Kanar Angkasa Electrical (KAE) menyediakan Panel Utility Genset yang dirancang sesuai kebutuhan proyek, menggunakan komponen berkualitas, serta mengacu pada standar instalasi kelistrikan yang berlaku.

Galeri Proyek Kami

Lihat galeri proyek lainnya

Apa Itu Panel Utility Genset ?

Panel Utility Genset adalah panel listrik yang berfungsi menghubungkan dan mengatur perpindahan sumber listrik antara utilitas PLN dan generator set (genset). Panel ini memastikan hanya satu sumber listrik yang aktif menuju beban pada satu waktu sehingga sistem distribusi tetap aman dan stabil.

Pada saat suplai listrik dari PLN tersedia, seluruh beban akan memperoleh daya dari jaringan utilitas. Ketika terjadi pemadaman atau gangguan pada jaringan PLN, panel akan memindahkan sumber listrik ke genset setelah generator mencapai kondisi operasi yang stabil. Setelah suplai PLN kembali normal, panel akan mengembalikan distribusi daya ke jaringan utama secara aman.

Pada instalasi modern, Panel Utility Genset biasanya diintegrasikan dengan Automatic Transfer Switch (ATS) dan Automatic Main Failure (AMF) sehingga proses perpindahan sumber listrik dapat berlangsung secara otomatis tanpa memerlukan intervensi operator.

Fungsi Utama Panel Utility Genset

Panel Utility Genset memiliki beberapa fungsi penting dalam sistem distribusi listrik, antara lain:

• Menghubungkan sumber listrik PLN dan genset.
• Mengatur perpindahan daya secara aman.
• Mencegah arus balik (back feeding) yang dapat merusak sistem.
• Menjaga kontinuitas pasokan listrik ketika terjadi pemadaman.
• Melindungi peralatan listrik dari kesalahan switching.
• Mempermudah monitoring kondisi sistem distribusi.

Dengan fungsi tersebut, panel ini menjadi bagian yang tidak terpisahkan dari sistem kelistrikan pada bangunan yang membutuhkan keandalan tinggi.

Mengapa Panel Utility Genset Penting ?

Menjamin Kontinuitas Operasional

Pada sektor seperti rumah sakit, pusat data, manufaktur, hotel, maupun gedung perkantoran, kehilangan listrik selama beberapa menit saja dapat mengakibatkan kerugian yang signifikan. Panel Utility Genset memastikan perpindahan sumber listrik berlangsung dengan cepat sehingga aktivitas operasional tetap berjalan.

Meningkatkan Keamanan Sistem Kelistrikan

Salah satu risiko terbesar dalam perpindahan sumber listrik adalah terjadinya back feeding, yaitu kondisi ketika listrik dari genset mengalir kembali ke jaringan PLN. Kondisi ini dapat membahayakan teknisi maupun merusak peralatan listrik. Panel Utility Genset dilengkapi sistem interlock yang mencegah kedua sumber aktif secara bersamaan.

Meminimalkan Downtime

Downtime bukan hanya menyebabkan berhentinya operasional, tetapi juga meningkatkan biaya produksi, mengganggu pelayanan, dan menurunkan produktivitas. Dengan sistem perpindahan daya yang andal, risiko tersebut dapat ditekan seminimal mungkin.

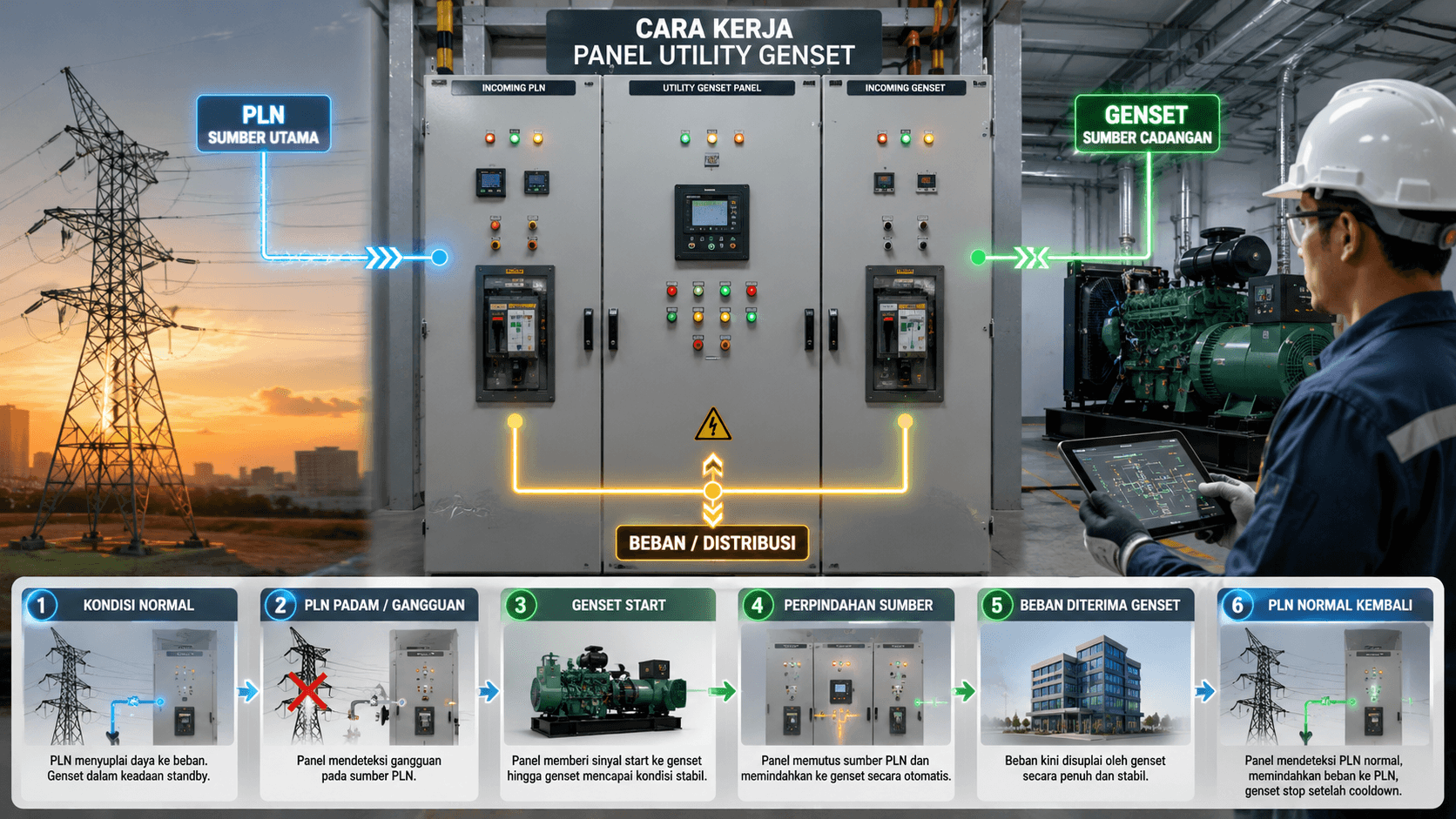

Cara Kerja Panel Utility Genset

Cara kerja Panel Utility Genset mengikuti kondisi sumber listrik yang tersedia.

1. Kondisi Normal

Saat jaringan PLN beroperasi normal, seluruh beban memperoleh suplai dari utilitas. Genset berada dalam kondisi siaga dan panel terus memantau kualitas tegangan PLN.

2. Saat PLN Mengalami Gangguan

Apabila tegangan PLN hilang atau berada di luar batas yang ditentukan, controller akan mendeteksi kondisi tersebut dan mengirimkan perintah untuk menghidupkan genset. Setelah tegangan dan frekuensi genset stabil, panel memindahkan beban dari PLN menuju genset.

3. Saat PLN Kembali Normal

Ketika jaringan PLN kembali stabil, panel akan melakukan proses perpindahan kembali ke sumber utama. Setelah seluruh beban kembali menggunakan listrik PLN, genset akan menjalani proses pendinginan sebelum berhenti secara otomatis.

Proses tersebut berlangsung secara berurutan untuk memastikan perpindahan daya tetap aman dan tidak mengganggu sistem distribusi listrik.

Komponen Utama Panel Utility Genset

Keandalan sebuah Panel Utility Genset sangat dipengaruhi oleh kualitas komponen yang digunakan. Berikut beberapa komponen utama yang umum terdapat pada panel.

MCCB atau ACB

Digunakan sebagai perangkat proteksi terhadap arus lebih dan hubung singkat. Pemilihan kapasitas disesuaikan dengan kebutuhan beban listrik.

Motorized Changeover atau Contactor

Berfungsi melakukan perpindahan sumber listrik antara PLN dan genset. Pada aplikasi dengan kapasitas besar, motorized changeover lebih banyak digunakan karena memiliki kemampuan switching yang lebih tinggi.

Controller ATS/AMF

Controller merupakan pusat kendali sistem otomatis. Perangkat ini memonitor kondisi tegangan, frekuensi, urutan fasa, sekaligus mengendalikan proses start genset dan perpindahan sumber daya.

Relay Proteksi

Relay berfungsi mendeteksi berbagai gangguan seperti overvoltage, undervoltage, overcurrent, phase failure, maupun ketidakseimbangan tegangan.

Busbar

Busbar mendistribusikan energi listrik antar komponen panel dengan kapasitas arus yang telah disesuaikan berdasarkan hasil perhitungan engineering.

Indikator Monitoring

Panel modern umumnya dilengkapi voltmeter, ammeter, frequency meter, lampu indikator, alarm, hingga Human Machine Interface (HMI) untuk memudahkan proses monitoring.

Spesifikasi Panel Utility Genset yang Perlu Dipertimbangkan

Setiap proyek memiliki karakteristik yang berbeda sehingga spesifikasi panel harus dirancang secara khusus. Beberapa aspek yang perlu diperhatikan meliputi:

• Kapasitas arus sesuai kebutuhan beban.
• Tegangan operasi sistem.
• Jumlah incoming dan outgoing.
• Nilai breaking capacity MCCB atau ACB.
• Material enclosure panel.
• Tingkat proteksi IP sesuai lingkungan instalasi.
• Sistem grounding.
• Ketersediaan ruang ekspansi di masa depan.
• Kepatuhan terhadap standar IEC 61439 dan PUIL.

Pemilihan spesifikasi yang tepat akan meningkatkan keandalan sistem sekaligus mempermudah proses pemeliharaan.

Aplikasi Panel Utility Genset

Panel Utility Genset banyak digunakan pada bangunan yang membutuhkan kontinuitas pasokan listrik, antara lain:

• Gedung perkantoran.
• Rumah sakit.
• Hotel.
• Pusat perbelanjaan.
• Data center.
• Pabrik manufaktur.
• Bandara.
• Pelabuhan.
• Gedung pemerintahan.
• Kawasan industri.

Pada sektor-sektor tersebut, kehilangan listrik bukan hanya mengganggu operasional tetapi juga dapat berdampak pada keselamatan, keamanan data, dan kualitas pelayanan.

Tips Memilih Panel Utility Genset

Sebelum membeli Panel Utility Genset, Building Engineer perlu memperhatikan beberapa hal berikut.

Lakukan analisis beban secara menyeluruh. Kapasitas panel harus mampu mengakomodasi kebutuhan saat ini maupun rencana pengembangan di masa mendatang.

Pilih komponen dari merek terpercaya. Kualitas komponen berpengaruh langsung terhadap umur pakai, keamanan, dan kemudahan memperoleh suku cadang.

Pastikan desain panel mudah dipelihara. Layout yang rapi akan mempermudah inspeksi, pengujian, maupun penggantian komponen apabila diperlukan.

Pilih panel maker yang berpengalaman. Vendor yang memiliki pengalaman dalam berbagai proyek biasanya mampu memberikan solusi desain yang lebih optimal sesuai karakteristik instalasi.

Mengapa Memilih CV. Kanar Angkasa Electrical ?

CV. Kanar Angkasa Electrical merupakan perusahaan yang bergerak di bidang desain, manufaktur, dan perakitan panel listrik untuk berbagai sektor industri dan komersial. Setiap panel dirancang berdasarkan kebutuhan proyek sehingga memberikan performa yang optimal sekaligus memenuhi standar keselamatan.

Keunggulan yang ditawarkan KAE meliputi:

• Desain panel yang disesuaikan dengan kebutuhan proyek.
• Menggunakan komponen berkualitas dari merek terpercaya.
• Proses fabrikasi dilakukan oleh tenaga berpengalaman.
• Quality Control (QC) pada setiap tahapan produksi.
• Factory Acceptance Test (FAT) sebelum pengiriman.
• Dukungan instalasi dan commissioning.
• Layanan konsultasi teknis serta after-sales.

Selain Panel Utility Genset, KAE juga menyediakan berbagai solusi panel listrik lainnya seperti Panel ATS AMF, Panel MDP, Panel SDP, Panel Synchronizing, Panel MCC, Panel Capacitor Bank, dan Panel PLC. Hal ini memungkinkan Anda memperoleh solusi distribusi tenaga listrik yang terintegrasi dari satu penyedia.

FAQ

Kesimpulan

Panel Utility Genset merupakan komponen penting dalam sistem distribusi listrik yang memastikan perpindahan daya antara PLN dan genset berlangsung secara aman, cepat, dan andal. Dengan desain yang tepat serta penggunaan komponen berkualitas, panel ini mampu menjaga kontinuitas operasional, meningkatkan keselamatan instalasi, dan mengurangi risiko downtime pada berbagai jenis bangunan.

Memilih panel yang tepat tidak hanya bergantung pada spesifikasi teknis, tetapi juga pada pengalaman panel maker dalam merancang solusi yang sesuai dengan karakteristik proyek. Oleh karena itu, bekerja sama dengan perusahaan yang memiliki kompetensi di bidang panel listrik menjadi investasi jangka panjang bagi keandalan sistem kelistrikan Anda.

Konsultasikan Kebutuhan Panel Utility Genset Anda

Apakah Anda sedang merencanakan pembangunan gedung, renovasi sistem kelistrikan, atau membutuhkan solusi perpindahan daya yang lebih andal? Hubungi tim CV. Kanar Angkasa Electrical untuk mendapatkan konsultasi teknis, survei lokasi, serta penawaran harga Panel Utility Genset yang dirancang sesuai kebutuhan proyek Anda. Tim engineering kami siap membantu menghadirkan sistem distribusi listrik yang aman, efisien, dan sesuai standar industri.
