MV (Medium Voltage) dalam Sistem Distribusi Listrik

Apa Itu MV (Medium Voltage)?

MV atau Medium Voltage adalah klasifikasi tegangan listrik yang berada di antara Low Voltage (LV) dan High Voltage (HV). Dalam dunia kelistrikan, MV dikenal sebagai tegangan menengah yang digunakan untuk mendistribusikan energi listrik dari gardu induk menuju fasilitas industri, gedung komersial, rumah sakit, data center, hingga kawasan industri.

Secara umum, rentang tegangan MV berada pada kisaran 1 kV hingga 36 kV, meskipun beberapa standar internasional mengategorikan tegangan hingga 52 kV sebagai bagian dari sistem medium voltage.

Keberadaan sistem MV sangat penting karena memungkinkan distribusi daya listrik dalam jumlah besar dengan efisiensi yang lebih tinggi dibandingkan sistem tegangan rendah. Oleh karena itu, hampir seluruh fasilitas industri modern menggunakan sistem MV sebagai bagian dari infrastruktur kelistrikannya.

Mengapa Medium Voltage Sangat Penting?

Ketika energi listrik dikirim dalam jarak jauh menggunakan tegangan rendah, arus listrik yang mengalir akan menjadi sangat besar. Kondisi ini menyebabkan rugi-rugi daya (power losses) meningkat dan membutuhkan ukuran kabel yang lebih besar.

Dengan menaikkan tegangan ke level MV, arus dapat ditekan sehingga:

• Rugi-rugi daya lebih kecil
• Efisiensi distribusi meningkat
• Ukuran konduktor lebih ekonomis
• Kapasitas distribusi menjadi lebih besar
• Keandalan sistem meningkat

Inilah alasan mengapa jaringan distribusi PLN maupun sistem kelistrikan industri menggunakan tegangan menengah sebelum akhirnya diturunkan kembali menjadi tegangan rendah yang dapat digunakan oleh peralatan listrik.

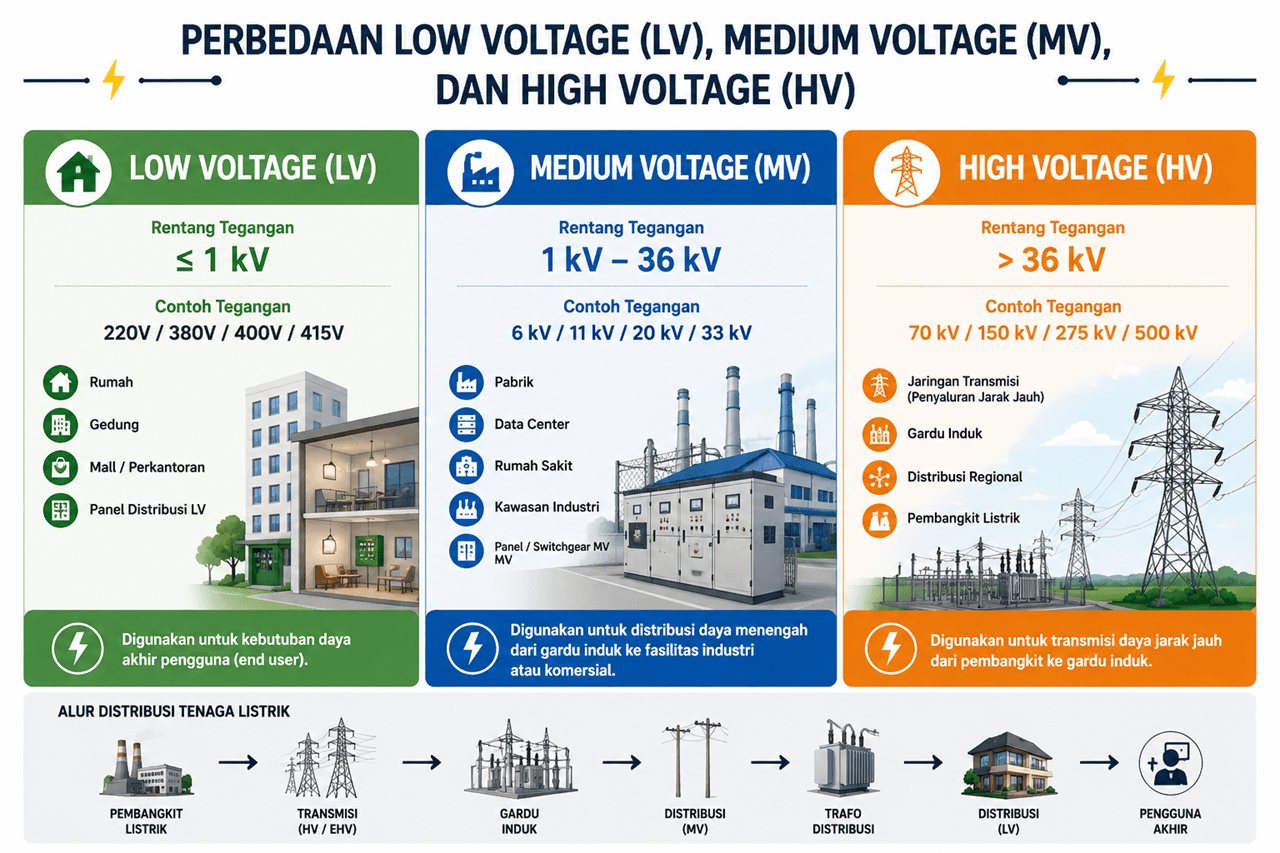

Perbedaan MV, LV, dan HV

Dalam sistem tenaga listrik terdapat beberapa klasifikasi tegangan.

Low Voltage (LV)

Low Voltage biasanya digunakan untuk kebutuhan akhir seperti:

• Panel distribusi gedung
• Peralatan rumah tangga
• Mesin produksi skala kecil
• Sistem penerangan

Contoh tegangan LV:

• 220 Volt
• 380 Volt
• 400 Volt
• 415 Volt

Medium Voltage (MV)

MV digunakan untuk distribusi daya menengah hingga besar, seperti:

• Pabrik manufaktur
• Rumah sakit
• Data center
• Bandara
• Kawasan industri

Contoh tegangan MV:

• 3,3 kV
• 6 kV
• 11 kV
• 20 kV
• 33 kV

High Voltage (HV)

HV digunakan untuk transmisi tenaga listrik jarak jauh.

Contoh:

• 70 kV
• 150 kV
• 275 kV
• 500 kV

Bagaimana Sistem MV Bekerja?

Alur distribusi tenaga listrik umumnya terdiri dari beberapa tahapan.

1. Pembangkit Listrik

Energi listrik dihasilkan oleh:

• PLTU
• PLTA
• PLTG
• PLTS
• PLTB

Tegangan keluaran generator biasanya berada pada kisaran beberapa kilovolt.

2. Step-Up Transformer

Tegangan dinaikkan menggunakan transformator step-up agar efisien untuk transmisi jarak jauh.

Contohnya:

• Dari 11 kV menjadi 150 kV
• Dari 20 kV menjadi 500 kV

3. Sistem Transmisi

Listrik dikirim melalui jaringan HV atau EHV menuju gardu induk.

4. Gardu Induk

Pada gardu induk, tegangan diturunkan ke level MV.

Contoh:

• 150 kV menjadi 20 kV
• 70 kV menjadi 20 kV

5. Distribusi MV

Energi listrik kemudian disalurkan ke pelanggan industri atau komersial melalui jaringan MV.

6. Transformator Distribusi

Tegangan MV diturunkan kembali menjadi LV sebelum digunakan oleh peralatan listrik.

Komponen Utama dalam Sistem MV

Sistem MV terdiri dari berbagai peralatan yang bekerja secara terintegrasi.

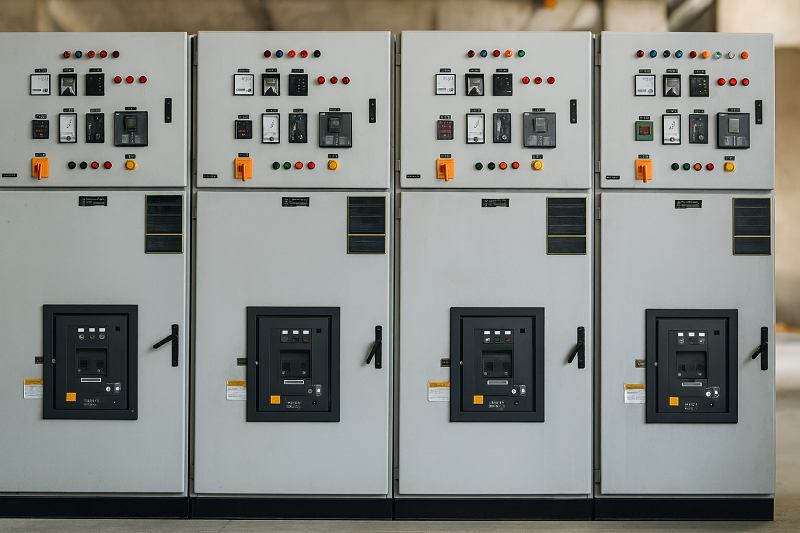

MV Switchgear

MV Switchgear merupakan pusat pengendalian dan proteksi sistem tegangan menengah.

Fungsinya meliputi:

• Switching
• Isolasi sistem
• Proteksi gangguan
• Monitoring jaringan

Switchgear MV umumnya tersedia dalam tipe:

• Air Insulated Switchgear (AIS)
• Gas Insulated Switchgear (GIS)

Medium Voltage Circuit Breaker

Circuit breaker MV digunakan untuk memutus arus ketika terjadi gangguan.

Jenis yang umum digunakan:

• Vacuum Circuit Breaker (VCB)
• SF6 Circuit Breaker
• Oil Circuit Breaker

Saat ini VCB menjadi pilihan utama karena lebih aman dan minim perawatan.

Transformator Distribusi

Transformator berfungsi menurunkan tegangan dari MV menjadi LV.

Contoh:

20 kV → 400 Volt

Transformator distribusi banyak digunakan pada:

• Gedung perkantoran
• Pabrik
• Rumah sakit
• Data center

Protective Relay

Protective relay bertugas mendeteksi gangguan dan mengirim perintah trip ke circuit breaker.

Jenis relay yang umum digunakan:

• Overcurrent Relay
• Earth Fault Relay
• Differential Relay
• Distance Relay

Current Transformer (CT)

CT digunakan untuk mengukur arus besar agar dapat dibaca oleh sistem proteksi dan alat ukur.

Fungsi CT:

• Pengukuran
• Metering
• Proteksi

Potential Transformer (PT)

PT digunakan untuk menurunkan tegangan tinggi menjadi tegangan yang aman bagi alat ukur.

Kabel Medium Voltage

Kabel MV dirancang khusus untuk menahan tegangan menengah.

Karakteristiknya:

• Memiliki lapisan isolasi khusus
• Tahan panas
• Tahan kelembapan
• Tahan tegangan tinggi

Level Tegangan MV yang Umum Digunakan di Indonesia

Sistem 6 kV

Biasanya digunakan pada fasilitas industri lama dan beberapa instalasi khusus.

Sistem 11 kV

Digunakan pada sejumlah kawasan industri dan fasilitas komersial.

Sistem 20 kV

Merupakan level tegangan MV yang paling umum digunakan di Indonesia.

Aplikasi:

• Jaringan distribusi PLN
• Kawasan industri
• Gedung komersial

Sistem 33 kV

Digunakan untuk distribusi daya yang lebih besar pada:

• Pertambangan
• Industri berat
• Infrastruktur energi

Aplikasi Medium Voltage di Berbagai Industri

Industri Manufaktur

Pabrik membutuhkan daya besar untuk:

• Motor listrik
• Mesin produksi
• Sistem HVAC
• Kompresor

Karena itu sistem MV menjadi pilihan utama.

Data Center

Data center membutuhkan:

• Keandalan tinggi
• Redundansi daya
• Ketersediaan listrik 24/7

Sistem MV membantu mendistribusikan daya secara efisien ke seluruh fasilitas.

Rumah Sakit

Rumah sakit modern memiliki konsumsi listrik yang sangat tinggi.

Sistem MV digunakan untuk mendukung:

• MRI
• CT Scan
• HVAC
• Lift
• Sistem darurat

Bandara

Bandara membutuhkan pasokan listrik yang stabil untuk:

• Runway lighting
• Terminal
• Sistem navigasi
• Air traffic control

Pertambangan

Lokasi tambang sering berada jauh dari pusat distribusi.

MV menjadi solusi untuk menyalurkan daya ke area operasional dengan efisien.

Kawasan Industri

Kawasan industri menggunakan jaringan MV sebagai backbone distribusi listrik ke seluruh tenant.

Pembangkit Energi Terbarukan

PLTS dan PLTB umumnya menghubungkan energi yang dihasilkan ke jaringan MV sebelum diteruskan ke sistem distribusi.

Keunggulan Menggunakan Sistem MV

Efisiensi Energi Lebih Tinggi

Arus yang lebih kecil menghasilkan rugi-rugi daya yang lebih rendah.

Kapasitas Distribusi Lebih Besar

MV mampu mengalirkan daya besar tanpa membutuhkan kabel berukuran sangat besar.

Biaya Operasional Lebih Rendah

Meskipun investasi awal cukup tinggi, biaya operasional jangka panjang lebih ekonomis.

Keandalan Lebih Baik

Sistem MV umumnya dilengkapi:

• Relay proteksi
• Monitoring digital
• SCADA
• Sistem redundansi

Risiko dan Tantangan Sistem MV

Risiko Arc Flash

Arc flash dapat menghasilkan suhu ekstrem yang berbahaya bagi personel.

Karena itu diperlukan:

• APD lengkap
• Prosedur kerja aman
• Sistem proteksi yang baik

Investasi Awal Lebih Tinggi

Peralatan MV memiliki harga yang lebih mahal dibanding sistem LV.

Kebutuhan SDM Kompeten

Pengoperasian MV harus dilakukan oleh personel yang memahami sistem kelistrikan tegangan menengah.

Perawatan Berkala

Peralatan MV memerlukan inspeksi rutin untuk menjaga keandalannya.

Standar yang Mengatur Sistem MV

Beberapa standar yang umum digunakan meliputi:

IEC 62271

Mengatur switchgear dan controlgear tegangan tinggi serta medium voltage.

IEC 60076

Mengatur desain dan pengujian transformator.

IEC 60255

Mengatur protective relay.

IEEE Standards

Digunakan secara luas dalam desain sistem tenaga listrik.

SPLN

Standar yang diterapkan dalam jaringan distribusi PLN di Indonesia.

Cara Memilih Peralatan MV yang Tepat

Tentukan Kapasitas Beban

Hitung total kebutuhan daya dan rencana ekspansi di masa depan.

Pilih Level Tegangan yang Sesuai

Sesuaikan dengan standar utilitas dan kebutuhan proyek.

Evaluasi Sistem Proteksi

Pastikan tersedia:

• Overcurrent protection
• Earth fault protection
• Differential protection

Perhatikan Sertifikasi Produk

Gunakan peralatan yang memenuhi standar:

• IEC
• IEEE
• SPLN

Pilih Vendor Berpengalaman

Vendor yang berpengalaman akan membantu memastikan sistem MV bekerja aman dan andal dalam jangka panjang.

Kesimpulan

MV atau Medium Voltage merupakan bagian vital dari sistem distribusi tenaga listrik modern. Tegangan menengah memungkinkan energi listrik disalurkan secara efisien dari gardu induk menuju fasilitas industri, komersial, dan infrastruktur penting lainnya.

Dengan memahami pengertian MV, komponen utama, prinsip kerja, aplikasi, serta standar yang berlaku, kontraktor MEP, teknisi listrik, dan divisi pengadaan dapat merancang serta memilih sistem distribusi tenaga listrik yang lebih aman, efisien, dan andal. Seiring meningkatnya kebutuhan daya di sektor industri dan komersial, penggunaan sistem MV akan terus menjadi fondasi utama dalam pengembangan infrastruktur kelistrikan masa depan.
