Load Sharing Genset: Cara Kerja dan Pengaplikasian

Pada fasilitas industri, rumah sakit, data center, hingga gedung komersial, kontinuitas pasokan listrik menjadi faktor yang sangat penting. Ketika kebutuhan daya terus meningkat, penggunaan satu unit generator sering kali tidak lagi mencukupi. Solusi yang banyak diterapkan adalah mengoperasikan beberapa genset secara paralel menggunakan load sharing genset.

Sistem ini memungkinkan dua atau lebih generator berbagi beban secara otomatis sehingga operasi menjadi lebih efisien, andal, dan fleksibel. Artikel ini membahas secara lengkap pengertian load sharing genset, cara kerjanya, komponen yang digunakan, hingga penerapannya di berbagai sektor industri.

Galeri Proyek Kami

Lihat galeri proyek lainnya

Apa Itu Load Sharing Genset ?

Load sharing genset adalah sistem yang memungkinkan beberapa generator bekerja secara paralel dan membagi beban listrik secara proporsional sesuai kapasitas masing-masing generator.

Berbeda dengan sekadar menyalakan dua genset secara bersamaan, load sharing memastikan setiap generator menerima porsi beban yang seimbang. Hal ini mencegah satu genset mengalami overload sementara generator lainnya bekerja terlalu ringan.

Sebagai contoh, terdapat dua genset berkapasitas 500 kVA yang dioperasikan secara paralel dengan total beban 600 kVA. Sistem load sharing akan membagi beban menjadi sekitar 300 kVA pada masing-masing genset sehingga keduanya bekerja pada kondisi optimal.

Mengapa Load Sharing Dibutuhkan ?

Beberapa alasan penggunaan load sharing antara lain:

• Meningkatkan keandalan sistem kelistrikan.
• Memudahkan penambahan kapasitas daya.
• Menghemat konsumsi bahan bakar.
• Memperpanjang umur operasional genset.
• Memungkinkan perawatan tanpa mematikan seluruh sistem.

Perbedaan Sinkronisasi dan Load Sharing

Kedua istilah ini sering dianggap sama, padahal memiliki fungsi yang berbeda.

Dengan kata lain, sinkronisasi merupakan syarat utama sebelum load sharing dapat dilakukan.

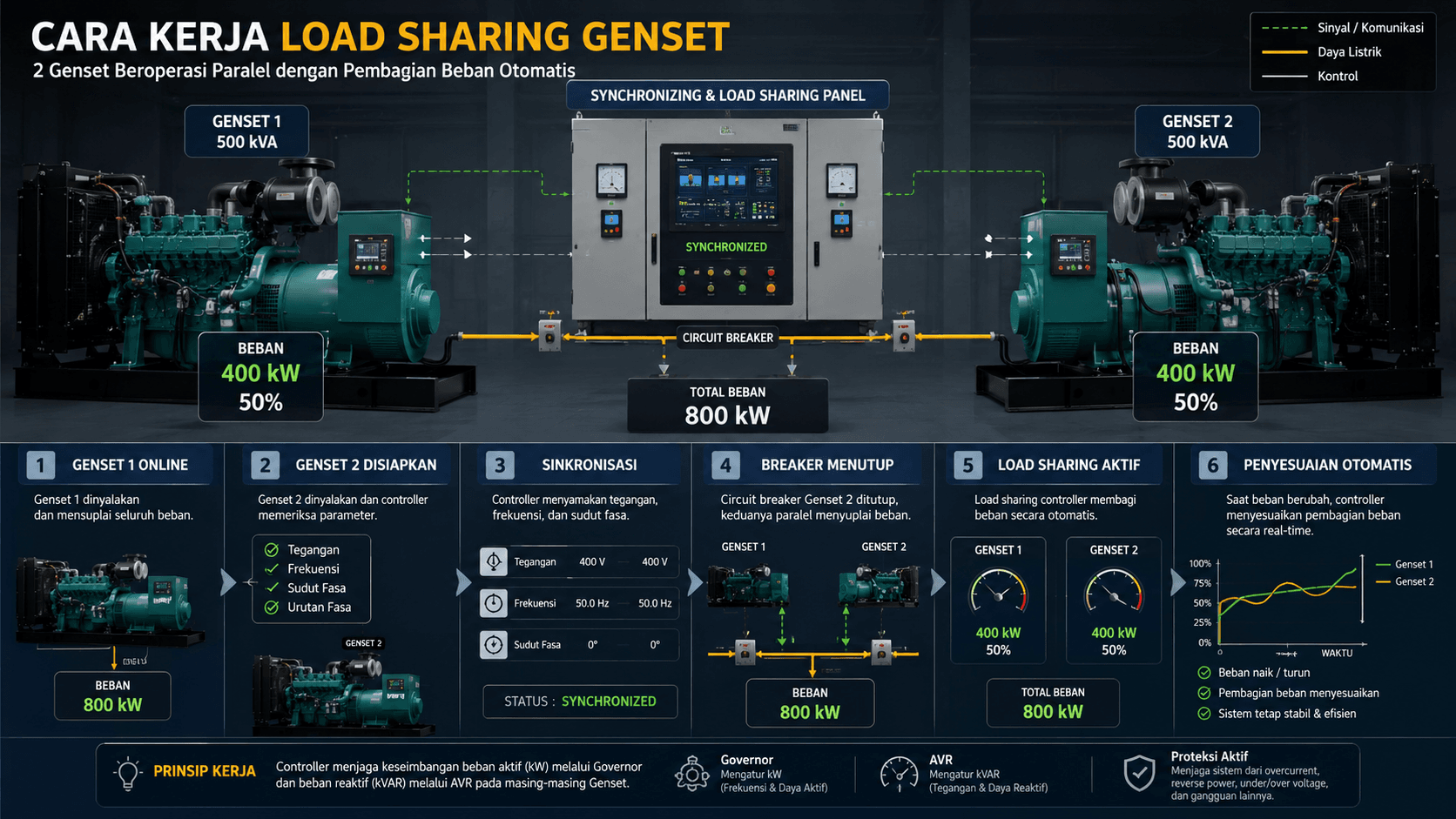

Cara Kerja Load Sharing Genset

Proses load sharing melibatkan beberapa tahapan agar generator dapat bekerja bersama secara aman.

1. Generator Pertama Menyuplai Beban

Generator utama mulai beroperasi dan memasok seluruh kebutuhan listrik.

2. Generator Kedua Dihidupkan

Ketika beban meningkat atau diperlukan tambahan kapasitas, generator kedua dinyalakan.

Controller akan memeriksa beberapa parameter seperti:

• Tegangan
• Frekuensi
• Sudut fasa
• Urutan fasa

Apabila seluruh parameter telah sesuai, generator siap disinkronkan.

3. Sinkronisasi Generator

Controller melakukan sinkronisasi otomatis sehingga kedua generator memiliki karakteristik listrik yang sama.

Parameter yang harus sesuai meliputi:

• Tegangan output
• Frekuensi
• Sudut fasa
• Sequence fasa

Tahap ini sangat penting untuk menghindari arus kejut (inrush current) yang dapat merusak generator maupun panel listrik.

4. Circuit Breaker Menutup

Setelah sinkronisasi berhasil, circuit breaker generator kedua akan menutup sehingga kedua genset mulai bekerja secara paralel.

5. Pembagian Beban Otomatis

Selanjutnya load sharing controller akan membagi daya secara otomatis.

Sebagai ilustrasi:

• Total beban: 800 kW
• Genset A: 400 kW
• Genset B: 400 kW

Jika salah satu genset memiliki kapasitas lebih besar, pembagian beban akan mengikuti kapasitas masing-masing.

Contohnya:

• Genset 1000 kVA
• Genset 500 kVA

Total beban 900 kW akan dibagi sekitar:

• 600 kW pada genset 1000 kVA
• 300 kW pada genset 500 kVA

6. Penyesuaian Beban Secara Dinamis

Ketika beban berubah, controller akan terus mengatur governor dan AVR sehingga pembagian daya tetap seimbang.

Proses ini berlangsung secara real-time tanpa campur tangan operator.

Komponen Utama Sistem Load Sharing

Keberhasilan sistem load sharing bergantung pada koordinasi berbagai perangkat.

Generator Set

Berfungsi sebagai sumber tenaga listrik utama.

Synchronizing Controller

Mengatur proses sinkronisasi sebelum generator dihubungkan ke sistem.

Load Sharing Controller

Menghitung dan mengatur pembagian daya aktif (kW) maupun daya reaktif (kVAR).

Governor

Governor mengatur putaran mesin diesel.

Perubahan putaran mesin akan memengaruhi frekuensi generator sehingga governor memiliki peran penting dalam pembagian daya aktif.

Automatic Voltage Regulator (AVR)

AVR menjaga tegangan output generator tetap stabil.

Selain itu, AVR juga membantu pembagian daya reaktif antar generator.

Circuit Breaker

Circuit breaker berfungsi menghubungkan maupun memutus generator dari sistem secara aman.

Panel Sinkronisasi

Panel sinkronisasi merupakan pusat kendali seluruh proses sinkronisasi dan load sharing.

Di dalam panel biasanya terdapat:

• PLC
• Digital controller
• Metering
• Protection relay
• HMI
• Komunikasi Modbus atau Ethernet

Metode Load Sharing Genset

Terdapat beberapa metode yang umum digunakan.

1. Droop Control

Metode paling banyak digunakan di industri.

Prinsipnya adalah semakin besar beban yang diterima generator, frekuensi akan sedikit turun sehingga generator lain ikut mengambil beban.

Kelebihan:

• Sederhana
• Andal
• Tidak memerlukan komunikasi kompleks

2. Isochronous Load Sharing

Metode ini menjaga frekuensi tetap konstan meskipun terjadi perubahan beban.

Biasanya digunakan pada:

• Data center
• Rumah sakit
• Bandara
• Sistem kritikal

3. Digital Load Sharing

Menggunakan komunikasi digital antar controller sehingga pembagian beban menjadi lebih presisi.

Metode ini banyak diterapkan pada sistem kelistrikan modern yang telah terintegrasi dengan PLC dan SCADA.

Keuntungan Menggunakan Load Sharing Genset

Penerapan load sharing memberikan berbagai manfaat, di antaranya:

Efisiensi Operasional

Generator bekerja pada titik efisiensi terbaik sehingga konsumsi bahan bakar menjadi lebih hemat.

Meningkatkan Keandalan

Jika salah satu generator mengalami gangguan, generator lain masih dapat mempertahankan suplai listrik.

Fleksibilitas Kapasitas

Penambahan kebutuhan daya cukup dilakukan dengan menambah unit generator tanpa harus mengganti genset lama.

Memudahkan Maintenance

Salah satu generator dapat dihentikan untuk perawatan sementara generator lainnya tetap beroperasi.

Umur Genset Lebih Panjang

Pembagian beban yang merata mengurangi risiko overload dan memperpanjang usia komponen mesin maupun alternator.

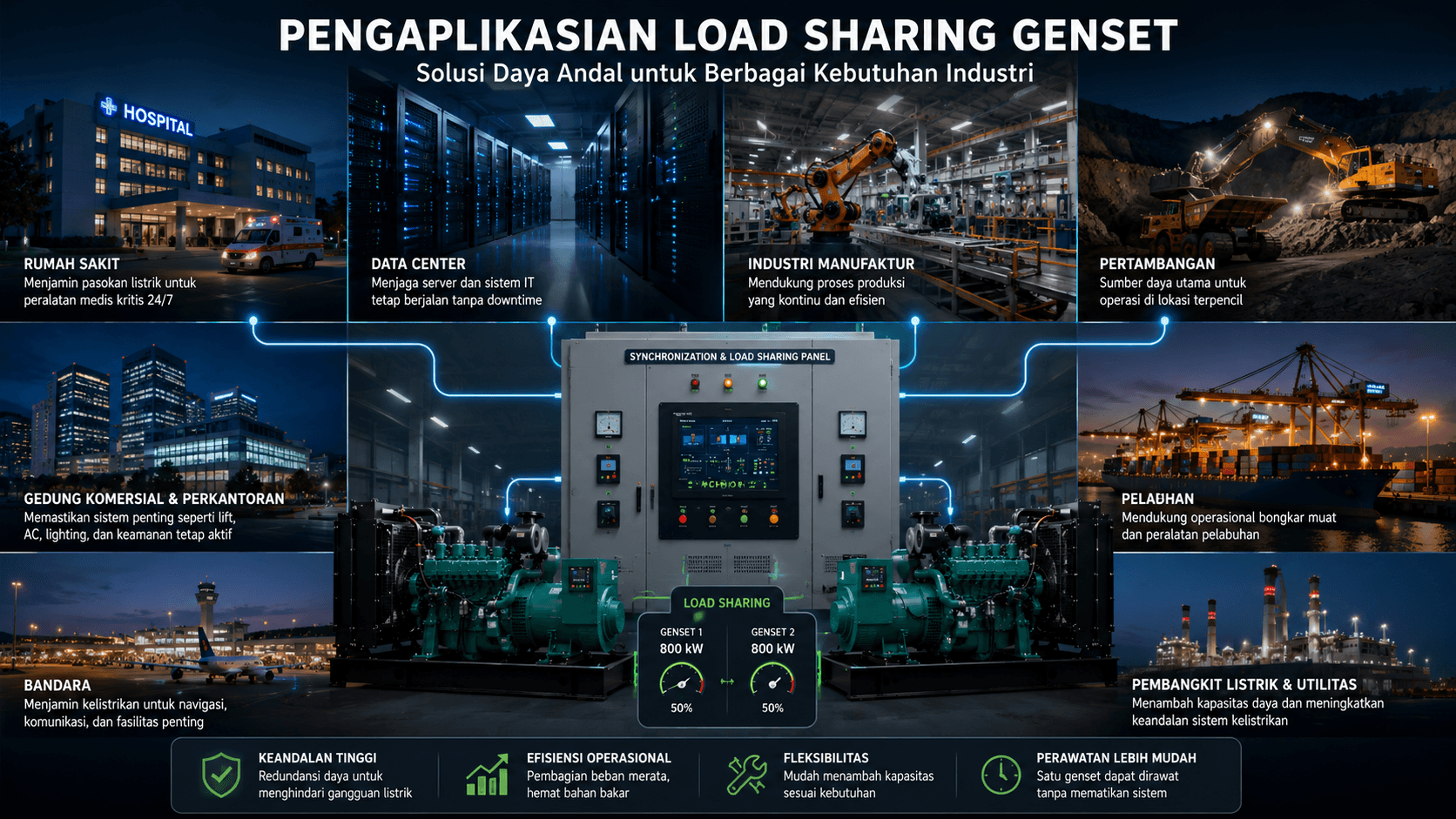

Pengaplikasian Load Sharing Genset

Load sharing banyak digunakan pada fasilitas yang membutuhkan pasokan listrik tanpa gangguan.

Industri Manufaktur

Menjaga proses produksi tetap berjalan ketika terjadi pemadaman listrik atau peningkatan kebutuhan daya.

Rumah Sakit

Memastikan peralatan medis tetap beroperasi selama 24 jam.

Data Center

Menghindari downtime server akibat gangguan listrik.

Pertambangan

Digunakan untuk mendukung operasi alat berat dan fasilitas produksi di lokasi terpencil.

Gedung Bertingkat

Menyuplai sistem HVAC, lift, pencahayaan, dan peralatan penting lainnya.

Bandara dan Pelabuhan

Menjamin operasional sistem navigasi, komunikasi, dan fasilitas pelayanan tetap berjalan.

Tantangan dalam Sistem Load Sharing

Walaupun menawarkan banyak keuntungan, sistem ini tetap memerlukan desain dan pengaturan yang tepat.

Beberapa tantangan yang sering ditemui meliputi:

• Ketidakseimbangan pembagian beban.
• Reverse power akibat kesalahan pengaturan governor.
• Gangguan sinkronisasi.
• Perbedaan karakteristik antar generator.
• Kesalahan konfigurasi protection relay.
• Kegagalan komunikasi antar controller.

Oleh karena itu, proses commissioning dan pengujian sangat penting sebelum sistem dioperasikan secara penuh.

Tips Memilih Sistem Load Sharing Genset

Sebelum mengimplementasikan load sharing, pertimbangkan beberapa hal berikut:

• Gunakan controller yang kompatibel dengan tipe generator.
• Pastikan governor dan AVR mendukung operasi paralel.
• Sesuaikan kapasitas genset dengan profil beban.
• Gunakan panel sinkronisasi yang memenuhi standar industri.
• Integrasikan sistem dengan PLC atau SCADA agar monitoring lebih mudah.
• Lakukan pengujian berkala terhadap fungsi sinkronisasi dan proteksi.

FAQ

Kesimpulan

Load sharing genset merupakan solusi yang memungkinkan beberapa generator bekerja secara paralel dengan pembagian beban yang seimbang, aman, dan efisien. Sistem ini tidak hanya meningkatkan keandalan pasokan listrik, tetapi juga membantu mengoptimalkan konsumsi bahan bakar, memperpanjang umur genset, serta memberikan fleksibilitas dalam pengembangan kapasitas daya di masa mendatang.

Bagi industri yang mengutamakan kontinuitas operasional, seperti manufaktur, rumah sakit, data center, pertambangan, maupun gedung komersial, implementasi load sharing menjadi investasi yang sangat bernilai. Namun, keberhasilan sistem sangat bergantung pada pemilihan panel sinkronisasi, controller, governor, AVR, serta proses commissioning yang dilakukan secara profesional.

Jika Anda membutuhkan panel sinkronisasi genset, panel load sharing, atau panel kontrol genset yang dirancang sesuai kebutuhan proyek, CV. Kanar Angkasa Electrical (KAE) siap membantu dengan solusi panel listrik yang andal, aman, dan memenuhi standar industri Indonesia.
