Power Factor Correction: Cara Kerja dan Aplikasinya

Dalam sistem kelistrikan industri modern, efisiensi energi menjadi salah satu faktor utama yang memengaruhi biaya operasional dan keandalan distribusi daya. Salah satu metode yang paling banyak digunakan untuk meningkatkan efisiensi tersebut adalah power factor correction atau perbaikan faktor daya.

Banyak fasilitas industri memiliki beban induktif seperti motor listrik, pompa, kompresor, HVAC, hingga mesin produksi yang menyebabkan nilai faktor daya menjadi rendah. Kondisi ini dapat meningkatkan arus listrik, memperbesar rugi-rugi daya, dan bahkan menimbulkan penalti biaya listrik.

Melalui penerapan power factor correction, perusahaan dapat meningkatkan efisiensi sistem sekaligus mengoptimalkan kapasitas instalasi listrik yang sudah ada.

Galeri Proyek Kami

Lihat galeri proyek lainnya

Apa Itu Power Factor Correction ?

Power factor correction (PFC) adalah proses meningkatkan nilai faktor daya atau cos phi pada sistem kelistrikan dengan cara mengurangi kebutuhan daya reaktif.

Tujuan utama PFC adalah membuat penggunaan energi listrik menjadi lebih efisien sehingga daya yang disuplai dari sumber listrik lebih banyak digunakan sebagai daya aktif yang benar-benar menghasilkan kerja.

Dalam sistem kelistrikan, nilai faktor daya dinyatakan dalam bentuk angka antara 0 hingga 1.

Semakin mendekati angka 1, semakin efisien sistem tersebut memanfaatkan energi listrik.

Memahami Konsep Power Factor dalam Sistem Kelistrikan

Daya Aktif (kW)

Daya aktif merupakan daya yang digunakan untuk menghasilkan kerja nyata seperti memutar motor, menyalakan lampu, atau mengoperasikan mesin produksi.

Daya Reaktif (kVAR)

Daya reaktif dibutuhkan oleh peralatan induktif untuk membentuk medan magnet, tetapi tidak menghasilkan kerja mekanis secara langsung.

Daya Semu (kVA)

Daya semu merupakan kombinasi antara daya aktif dan daya reaktif yang harus disuplai oleh sumber listrik.

Hubungan antara kW, kVAR, dan kVA

Hubungan ketiga komponen tersebut dapat digambarkan melalui segitiga daya:

• kW = daya aktif
• kVAR = daya reaktif
• kVA = daya semu

Sedangkan rumus faktor daya adalah:

Power Factor = kW / kVA

Semakin besar daya reaktif, semakin kecil nilai power factor.

Mengapa Power Factor Correction Penting untuk Industri ?

Mengurangi Biaya Listrik

Faktor daya rendah menyebabkan arus sistem meningkat sehingga rugi-rugi daya pada kabel dan transformator menjadi lebih besar.

Menghindari Penalti Faktor Daya

Pada instalasi dengan daya besar, faktor daya rendah dapat menyebabkan tambahan biaya akibat konsumsi daya reaktif yang berlebihan.

Meningkatkan Kapasitas Sistem Distribusi

Dengan menurunkan arus sistem, kapasitas transformator, panel, dan kabel dapat dimanfaatkan secara lebih optimal.

Mengurangi Rugi-Rugi Daya

Arus yang lebih kecil menghasilkan penurunan losses pada penghantar dan peralatan distribusi.

Meningkatkan Efisiensi Operasional

Efisiensi energi yang lebih baik akan berdampak langsung terhadap biaya operasional perusahaan.

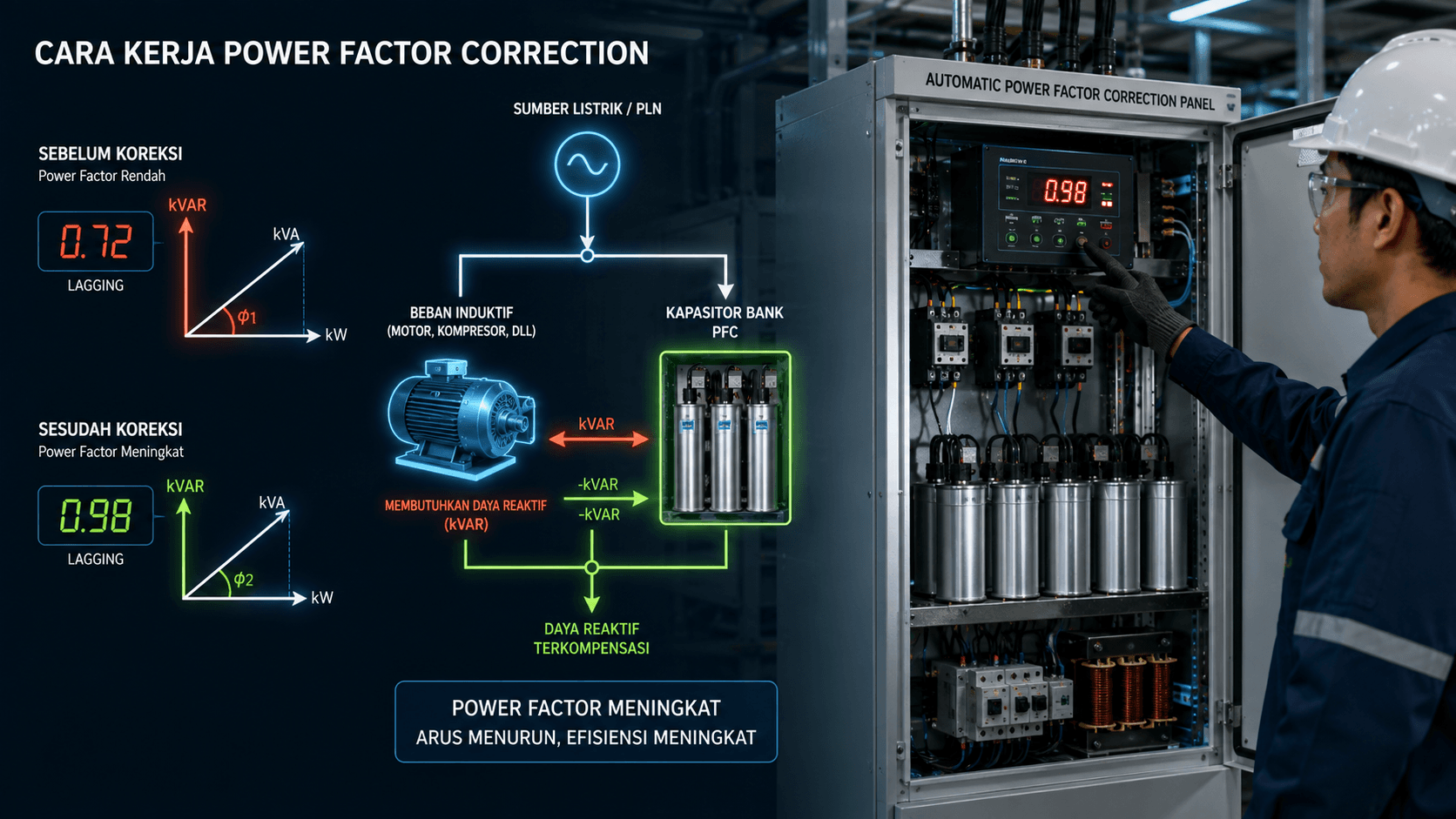

Cara Kerja Power Factor Correction

Sebagian besar peralatan industri bersifat induktif sehingga membutuhkan daya reaktif untuk menghasilkan medan magnet.

Akibatnya, arus listrik tertinggal terhadap tegangan dan menyebabkan faktor daya menurun.

Sistem power factor correction bekerja dengan menambahkan kapasitor bank yang menghasilkan daya reaktif dengan arah berlawanan terhadap daya reaktif beban induktif.

Akibatnya:

• Kebutuhan daya reaktif dari jaringan menurun.
• Nilai cos phi meningkat.
• Arus sistem menjadi lebih kecil.
• Efisiensi distribusi daya meningkat.

Sebagai contoh:

• Sebelum koreksi: Cos phi = 0,72
• Setelah koreksi: Cos phi = 0,96

Peningkatan tersebut dapat menghasilkan penghematan energi dan kapasitas sistem yang lebih besar.

Komponen Utama Sistem Power Factor Correction

Capacitor Bank

Komponen utama yang menghasilkan daya reaktif untuk mengkompensasi beban induktif.

Capacitor Duty Contactor

Contactor khusus yang dirancang untuk menangani arus inrush dari kapasitor.

Power Factor Controller

Perangkat yang memonitor nilai cos phi dan mengatur kapan kapasitor diaktifkan atau dimatikan.

Detuned Reactor

Digunakan untuk mengurangi risiko resonansi harmonik pada sistem kelistrikan modern.

MCCB dan Sistem Proteksi

Berfungsi melindungi panel PFC dari gangguan arus lebih dan hubung singkat.

Jenis-Jenis Power Factor Correction

Individual Compensation

Kapasitor dipasang langsung pada beban tertentu seperti motor besar.

Group Compensation

Satu kelompok beban menggunakan satu unit kapasitor bersama.

Central Compensation

Seluruh instalasi menggunakan satu panel capacitor bank terpusat.

Automatic Power Factor Correction (APFC)

Sistem otomatis yang paling umum digunakan pada industri modern karena mampu menyesuaikan perubahan beban secara real-time.

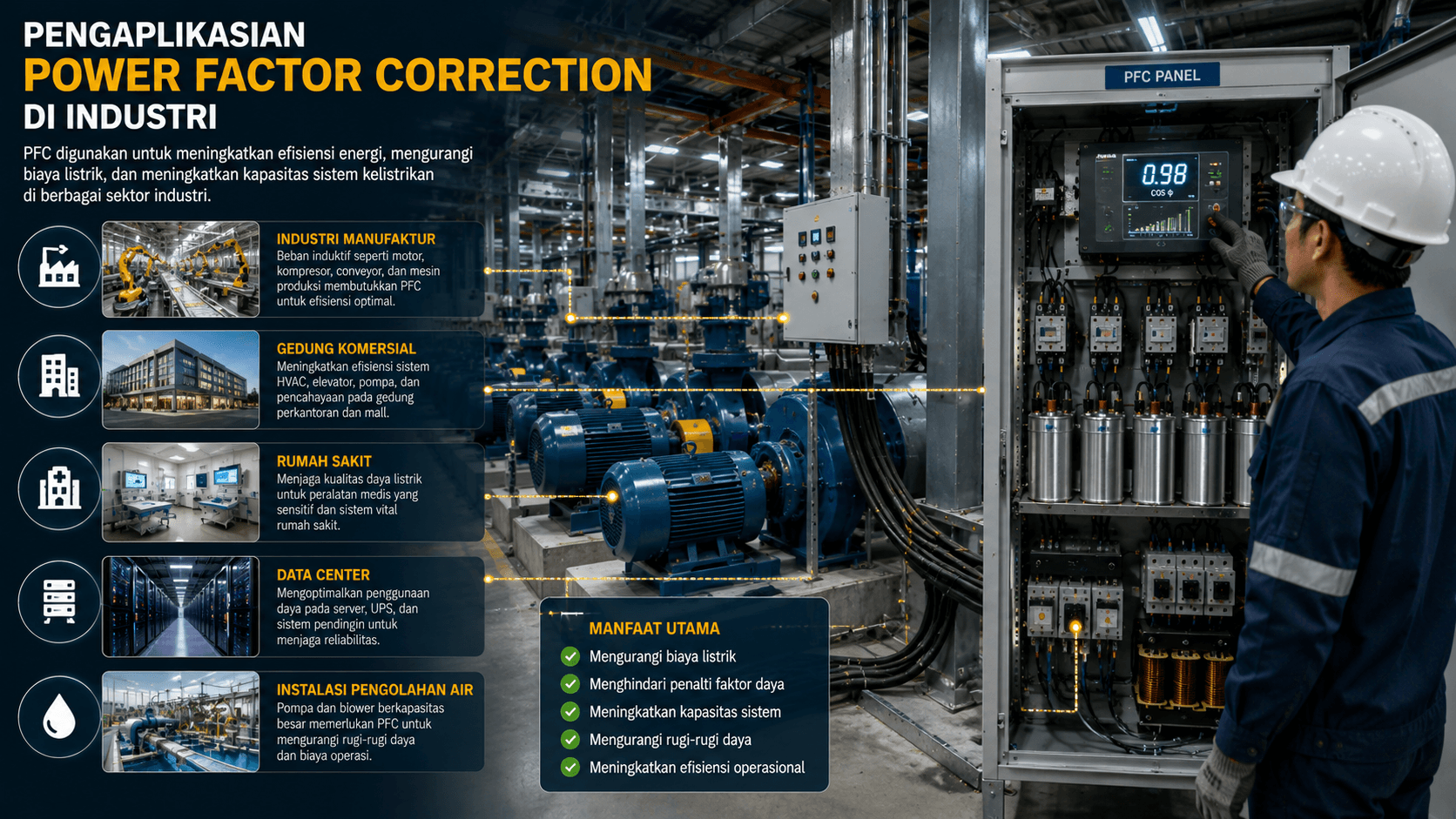

Pengaplikasian Power Factor Correction di Industri

Industri Manufaktur

Digunakan pada fasilitas dengan banyak motor listrik, conveyor, dan mesin produksi.

Gedung Komersial

Membantu meningkatkan efisiensi sistem HVAC, elevator, dan pompa.

Rumah Sakit

Meningkatkan kualitas daya untuk peralatan medis yang sensitif.

Data Center

Menjaga efisiensi distribusi daya pada server dan sistem pendingin.

Instalasi Pengolahan Air

Digunakan untuk mengoptimalkan operasi pompa dan blower berkapasitas besar.

Tantangan dalam Implementasi Power Factor Correction

Harmonik pada Sistem

Sistem dengan VFD atau inverter sering menghasilkan harmonik yang dapat merusak kapasitor.

Overcompensation

Kapasitas kapasitor yang terlalu besar dapat menyebabkan faktor daya menjadi leading.

Perubahan Pola Beban

Beban yang berubah-ubah membutuhkan sistem APFC agar koreksi tetap optimal.

Pemilihan Kapasitas yang Tidak Tepat

Sizing yang salah dapat mengurangi efektivitas investasi PFC.

FAQ

Kesimpulan

Power factor correction merupakan solusi penting dalam meningkatkan efisiensi energi pada sistem kelistrikan industri. Dengan memahami cara kerja, komponen, serta pengaplikasiannya, Electrical Engineer, Maintenance Engineer, maupun Project Engineer dapat merancang sistem distribusi yang lebih efisien, andal, dan ekonomis dalam jangka panjang.
