10 Fungsi Trafo Paling Penting dan Cara Kerjanya dalam Jaringan Listrik

Transformator atau trafo merupakan salah satu perangkat paling krusial dalam sistem kelistrikan. Hampir semua aliran listrik yang kita gunakan hari ini—di rumah, gedung, industri, hingga infrastruktur kota—melewati beberapa tahap transformasi tegangan menggunakan trafo. Oleh karena itu, memahami fungsi trafo dan cara kerja trafo menjadi hal yang sangat penting, terutama bagi teknisi listrik, insinyur, pemilik bisnis industri, hingga masyarakat umum yang ingin memahami bagaimana listrik bekerja.

Artikel ini membahas secara mendalam, panjang, dan detail mengenai 10 fungsi trafo paling penting, mekanisme kerjanya, hingga aplikasinya dalam kehidupan sehari-hari. Disajiakan dengan bahasa yang mudah dipahami, artikel ini dioptimasi secara SEO-friendly sehingga sangat cocok untuk website profesional maupun blog edukasi.

Galeri

Apa Itu Trafo dan Mengapa Perannya Sangat Penting?

Trafo adalah perangkat listrik statis yang digunakan untuk memindahkan energi listrik antar dua rangkaian melalui induksi elektromagnetik. Trafonya sendiri tidak menghasilkan listrik, tetapi berfungsi untuk mengubah besar tegangan dari satu level ke level lainnya.

Mengapa perubahan tegangan ini penting?

Karena pembangkit listrik menghasilkan energi dalam jumlah besar, tetapi untuk mendistribusikannya ke berbagai area diperlukan tegangan yang sangat tinggi agar kerugian daya dapat diminimalkan. Sementara itu, peralatan elektronik yang kita gunakan di rumah tidak dapat menerima tegangan sebesar itu. Di sinilah trafo berperan sebagai pengatur tegangan sehingga listrik bisa digunakan dengan aman.

Komponen Utama Trafo

Trafo terdiri dari beberapa komponen inti, yaitu:

• Core (inti besi): Tempat mengalirnya medan magnet.
• Lilitan primer: Menginduksi medan magnet saat dialiri arus AC.
• Lilitan sekunder: Menerima induksi magnet untuk menghasilkan tegangan keluaran.
• Isolator: Mencegah hubungan pendek antar lilitan.
• Minyak trafo: Membantu pendinginan dan isolasi (untuk trafo besar).
• Tangki dan radiator: Menstabilkan suhu trafo.
• Bushing: Terminal untuk menghubungkan trafo dengan jaringan.

Setiap komponen ini berperan dalam memastikan transformator mampu bekerja secara maksimal dan aman dalam jangka panjang.

Cara Kerja Trafo: Prinsip Induksi Elektromagnetik

Trafo bekerja berdasarkan prinsip induksi elektromagnetik yang ditemukan oleh Michael Faraday. Ketika arus AC mengalir melalui lilitan primer, medan magnet berubah-ubah seiring frekuensi arus tersebut. Medan magnet berubah inilah yang menginduksi tegangan pada lilitan sekunder.

Hubungan lilitan primer dan sekunder dirumuskan seperti berikut:

V1 / V2 = N1 / N2

Artinya:

• Jika jumlah lilitan sekunder lebih besar → tegangan naik (step up).
• Jika jumlah lilitan sekunder lebih kecil → tegangan turun (step down).

Prinsip sederhana ini menjadikan trafo sebagai komponen paling efisien dalam sistem tenaga, dengan tingkat efisiensi mencapai 95–99% pada trafo modern.

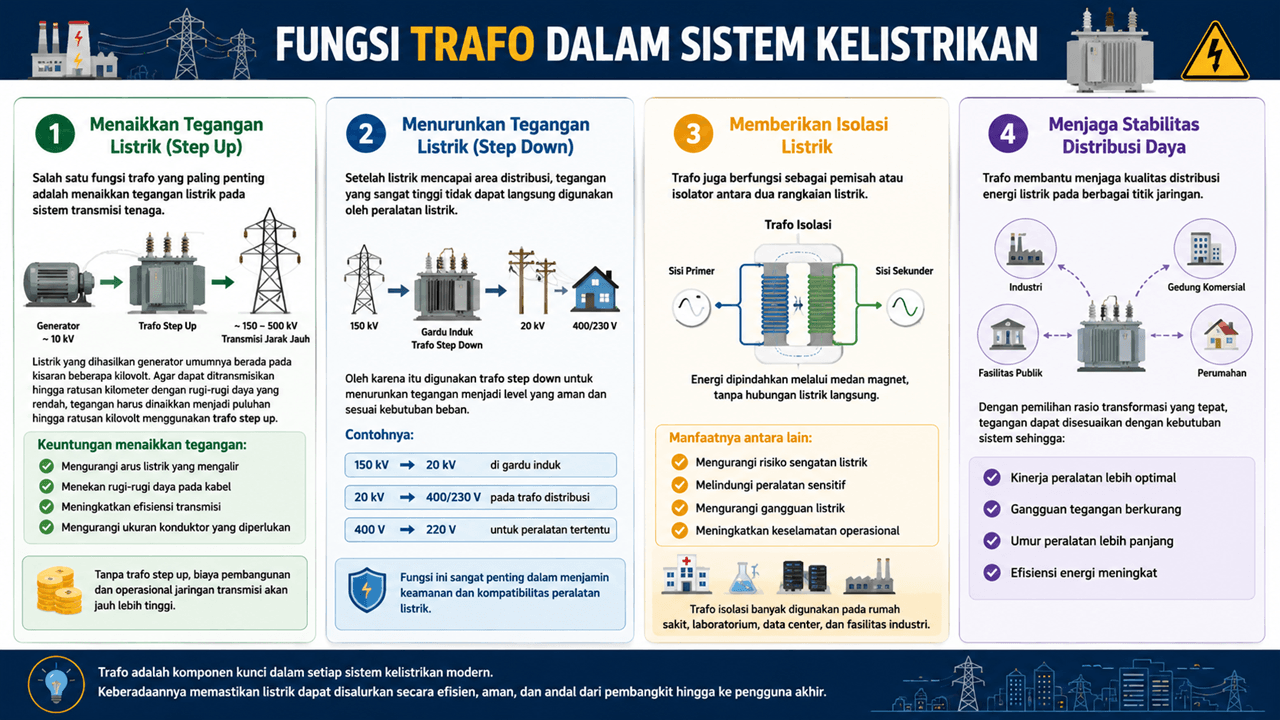

10 Fungsi Trafo Paling Penting dalam Sistem Kelistrikan

Sekarang mari kita bahas lebih dalam mengenai fungsi trafo yang membuatnya menjadi salah satu perangkat paling vital dalam dunia listrik.

1. Menaikkan Tegangan (Step Up Transformer)

Fungsi pertama dan paling dikenal adalah menaikkan tegangan listrik. Listrik dari pembangkit tenaga listrik biasanya berada pada kisaran 11 kV hingga 33 kV. Namun, untuk mentransmisikan listrik ratusan kilometer, tegangan tersebut harus dinaikkan hingga 70 kV, 150 kV, bahkan 500 kV.

Mengapa harus dinaikkan?

Karena dengan tegangan tinggi, arus menjadi kecil sehingga kerugian daya (losses) menjadi lebih rendah. Tanpa proses step-up, energi yang hilang selama transmisi bisa sangat besar dan menyebabkan pemborosan.

2. Menurunkan Tegangan (Step Down Transformer)

Setelah menempuh perjalanan jauh melalui jaringan transmisi, listrik harus diturunkan tegangannya agar aman untuk masyarakat dan industri. Contohnya:

• Dari 500 kV → 150 kV (trafo transmisi)
• Dari 150 kV → 20 kV (trafo distribusi primer)
• Dari 20 kV → 380/220 V (trafo distribusi sekunder)

Fungsi trafo step-down ini memungkinkan listrik digunakan oleh perangkat rumah tangga dan industri tanpa risiko kerusakan atau bahaya sengatan serius.

3. Menstabilkan Tegangan dalam Sistem Kelistrikan

Beban listrik yang fluktuatif menyebabkan tegangan bisa naik-turun. Fungsi trafo dalam sistem distribusi adalah menjaga agar tegangan tersebut tetap stabil.

Stabilitas tegangan sangat penting untuk:

• Mengurangi kerusakan pada peralatan elektronik
• Meningkatkan umur operasional mesin
• Mencegah gangguan pada jaringan

Pada jaringan industri, trafo juga sering dipadukan dengan AVR (Automatic Voltage Regulator) untuk menjaga kestabilan lebih presisi.

4. Melindungi Peralatan dari Tegangan Berlebih

Trafo isolasi menjadi salah satu perangkat paling aman yang dapat digunakan untuk melindungi peralatan elektronik sensitif dari gangguan tegangan. Dengan memisahkan hubungan langsung antara sumber dan beban, lonjakan tegangan tidak langsung masuk ke perangkat.

Trafo isolasi digunakan pada:

• Panel kontrol
• PLC dan DCS
• Laboratorium pengujian
• Rumah sakit
• Peralatan medis

Fungsi trafo jenis ini sangat krusial karena bisa mencegah kerusakan fatal pada peralatan mahal.

5. Mendistribusikan Energi ke Berbagai Area

Trafo distribusi memastikan listrik dapat menjangkau berbagai area:

• Perumahan
• Pabrik
• Gedung perkantoran
• Mall
• Kawasan industri

Tanpa trafo, listrik tidak bisa dibagi ke berbagai lokasi dengan tegangan yang sesuai. Trafo distribusi menjadi bagian paling banyak jumlahnya dalam jaringan listrik nasional.

6. Mengisolasi Rangkaian untuk Keamanan Listrik (Isolasi Galvanis)

Salah satu fungsi trafo yang sering diabaikan adalah kemampuan untuk mengisolasi rangkaian, yang dikenal sebagai isolasi galvanis. Ini penting untuk menghindari:

• Hubungan arus pendek antar rangkaian
• Ground loop
• Tegangan bocor berbahaya

Fitur ini sangat penting dalam pembuatan panel listrik yang memerlukan pemisahan antara kontrol dan daya.

7. Menyesuaikan Impedansi untuk Efisiensi Maksimal

Pada beberapa aplikasi, terutama dalam sistem audio, komunikasi, dan kontrol, trafo digunakan untuk mencocokkan impedansi agar transfer daya lebih efisien. Jika impedansi tidak cocok, daya yang disalurkan dapat menjadi kecil dan tidak optimal.

Contoh penggunaan:

• Trafo audio
• Trafo matching impedansi industri
• Sistem sensor

Fungsi trafo ini menunjukkan bahwa perangkat ini tidak hanya untuk distribusi tegangan besar, tetapi juga untuk aplikasi elektronik skala kecil.

8. Mengurangi Kerugian Energi pada Transmisi

Kerugian pada transmisi terutama disebabkan oleh panas (I²R losses). Dengan menaikkan tegangan dan menurunkan arus, trafo membantu mengurangi panas tersebut.

Tanpa trafo, jaringan transmisi:

• Akan kehilangan daya dalam jumlah besar
• Membutuhkan konduktor besar dan mahal
• Menjadi kurang efisien

Karena itu, fungsi trafo sangat berkaitan dengan efisiensi energi dan penghematan biaya operasional.

9. Memenuhi Kebutuhan Khusus Industri dan Pabrik

Industri sering memiliki mesin dengan kebutuhan tegangan khusus. Trafo industri dirancang untuk menyediakan tegangan-tegangan tersebut dengan aman.

Contoh:

• Mesin motor 660 V
• Motor heavy-duty 415 V
• Sistem kontrol 110 V AC
• Mesin CNC 200 V (untuk mesin Jepang)

Trafo industri juga memiliki kapasitas besar mulai dari ratusan kVA hingga beberapa MVA.

10. Memisahkan Rangkaian untuk Kebutuhan Kontrol dan Instrumentasi

Trafo kontrol biasanya digunakan untuk menurunkan tegangan 380 V menjadi:

• 220 V
• 110 V
• 24 V

Fungsi trafo ini sangat penting dalam panel ATS, AMF, MDP, dan panel kontrol lainnya. Tegangan kecil lebih aman untuk tombol, relay, dan sensor sehingga mengurangi risiko kecelakaan kerja.

Jenis-Jenis Trafo Berdasarkan Fungsinya

Untuk memperdalam pemahaman, berikut jenis-jenis trafo yang paling umum digunakan:

1. Trafo Step-Up

Untuk menaikkan tegangan.

2. Trafo Step-Down

Untuk menurunkan tegangan.

3. Trafo Distribusi

Digunakan pada jaringan listrik PLN.

4. Trafo Daya (Power Transformer)

Digunakan di pembangkit dan gardu induk.

5. Trafo Isolasi

Memisahkan dua rangkaian untuk keamanan.

6. Trafo Autotransformator

Memiliki lilitan tunggal dengan tap berbeda.

7. Trafo Instrumentasi

CT (Current Transformer)
PT (Potential Transformer)

Setiap jenis trafo memiliki fungsi khusus sesuai kebutuhan.

Aplikasi Trafo dalam Kehidupan Sehari-hari

Berikut beberapa penggunaan trafo yang jarang kita sadari:

1. Rumah Tangga

• Charger HP
• TV
• Speaker
• Modem
• Rice cooker

2. Gedung Komersial

• Gardu mini
• Panel distribusi
• HVAC system

3. Industri

• Mesin produksi
• Motor heavy duty
• Panel MCC
• Crane dan conveyor

4. Infrastruktur Publik

• Kereta listrik
• Bandara
• Pelabuhan
• Rumah sakit

Trafo digunakan hampir di semua tempat yang membutuhkan listrik.

Kesimpulan

Transformator atau trafo merupakan perangkat yang memiliki peran sangat besar dalam sistem energi modern. Dengan kemampuan untuk menaikkan, menurunkan, dan mengubah karakteristik listrik, fungsi trafo menjadikannya komponen vital dalam jaringan tenaga.

Dari pembangkit listrik hingga ke rumah tangga, trafo menjadi penghubung utama yang memungkinkan listrik digunakan dengan aman, stabil, dan efisien. Memahami cara kerja dan fungsi trafo sangat penting bagi siapa saja yang berkecimpung di dunia teknis kelistrikan.
