Listrik dari PLN atau Genset tidak bisa langsung disambungkan begitu saja ke peralatan elektronik atau mesin. Arus yang masuk perlu dibagi ke beberapa jalur dan diberi pengaman agar tidak memicu korsleting. Di sinilah panel listrik bekerja sebagai pusat kendali dan pembagi arus.
Di artikel ini, kita akan membahas fungsi utama panel listrik, jenis-jenis yang umum digunakan, serta cara kerja komponen penting di dalamnya.
Daftar Isi
Fungsi Utama Panel Listrik
Panel listrik adalah sebuah enclosure (lemari/kotak berbahan plat besi atau PVC tebal) yang berisi susunan sakelar, alat proteksi, dan meteran pengukur listrik.
Secara umum, terdapat tiga fungsi utama panel listrik:
- Pusat Distribusi Daya (Distribution Point): Menerima daya listrik skala besar dari sumber utama, lalu membaginya menjadi beberapa sirkuit cabang yang lebih kecil sesuai kebutuhan pembebanan.
- Sistem Proteksi (Protection): Melindungi seluruh jaringan kabel dan perangkat dari potensi bahaya listrik, seperti arus pendek (short circuit), beban berlebih (overload), hingga kebocoran arus ke tanah.
- Kontrol dan Monitoring: Memudahkan teknisi untuk menyalakan, mematikan, atau mengisolasi sirkuit tertentu secara terpusat serta memantau parameter listrik seperti tegangan (Volt), arus (Ampere), dan daya (Watt).

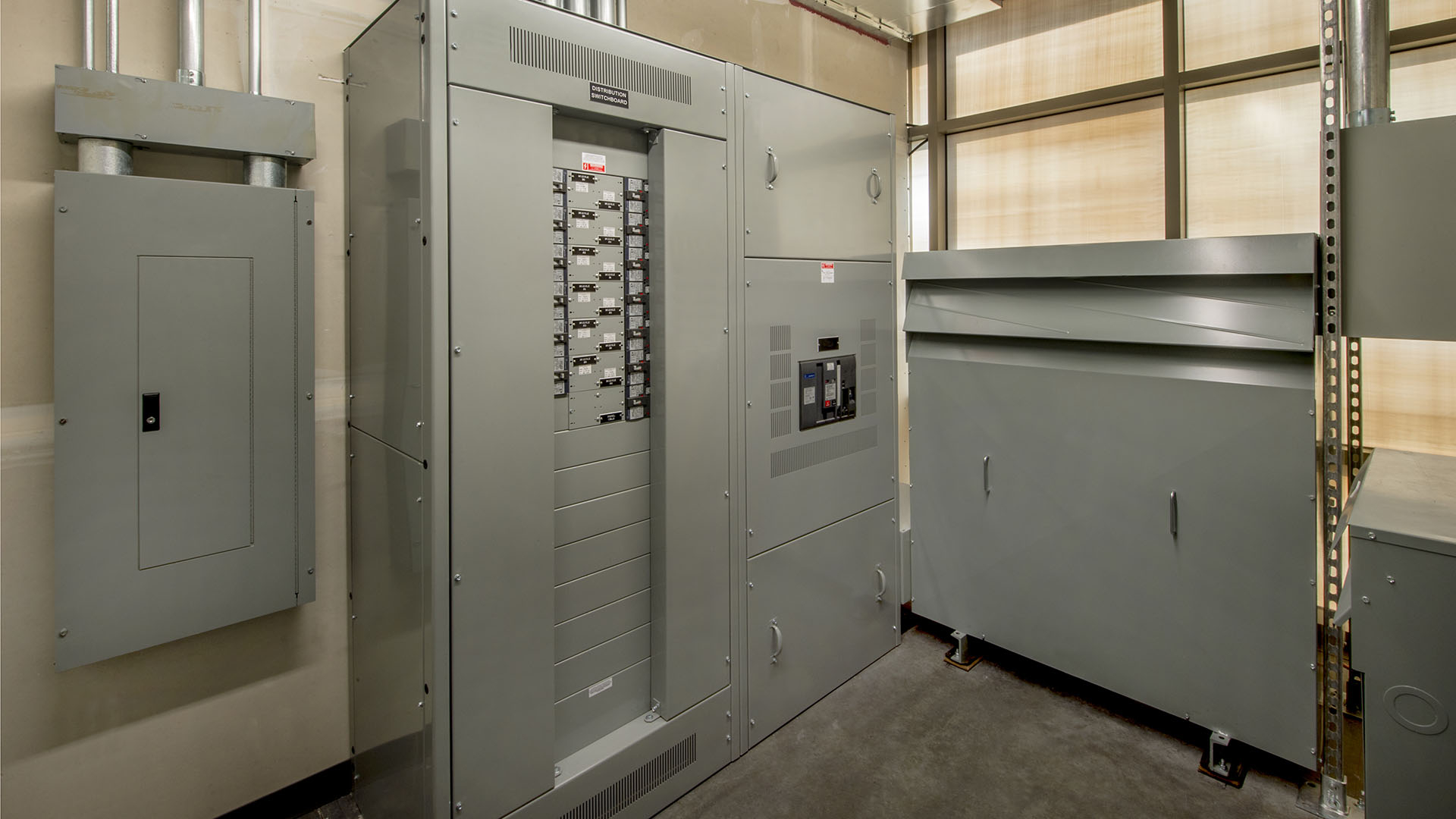

Jenis-Jenis Panel Listrik Berdasarkan Skala dan Kegunaan
Panel listrik dirancang berbeda-beda tergantung pada besarnya kapasitas daya yang dikelola serta posisinya dalam hirarki distribusi:
| Jenis Panel | Fungsi Utama | Penerapan Umum |
| LVMDP (Low Voltage Main Distribution Panel) | Induk distribusi tegangan rendah (400V/230V). Menerima arus langsung dari trafo PLN atau generator utama. | Gedung bertingkat, pabrik manufaktur, rumah sakit. |
| SDP (Sub Distribution Panel) | Menerima pasokan dari LVMDP untuk dibagi lagi ke panel penerangan atau beban per lantai/zona. | Pembagian area lantai kantor, blok workshop pabrik. |
| ATS / AMF (Automatic Transfer / Mains Failure) | Memindahkan sumber daya secara otomatis dari PLN ke Genset saat terjadi pemadaman listrik. | Datacenter, Bank, Rumah Sakit, Fasilitas Krusial. |
| Capacitor Bank Panel | Memperbaiki faktor daya (Cos φ) pada jaringan listrik AC dengan mereduksi beban reaktif. | Pabrik atau industri dengan beban motor induktif besar. |
| Panel Distribusi Rumah (APP/MCB Box) | Panel daya kecil 1 Phase / 3 Phase yang membagi arus ke sirkuit stopkontak dan lampu. | Rumah tinggal, ruko, toko, kantor skala kecil. |

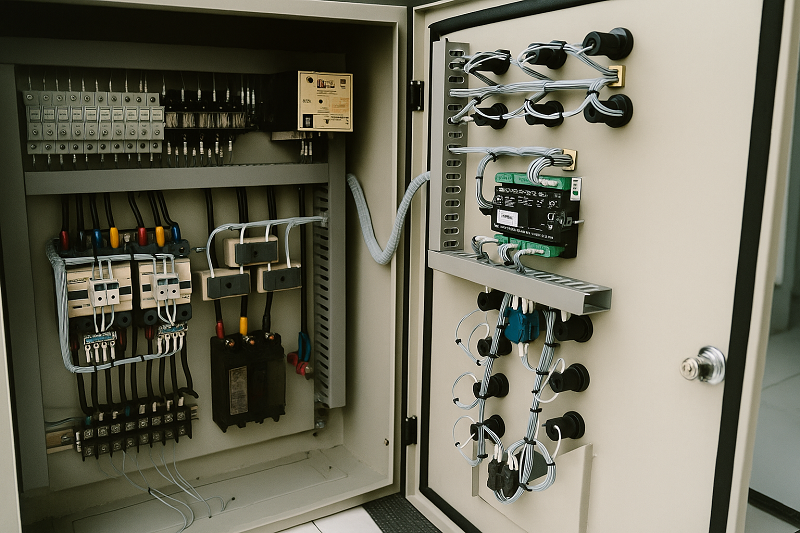

Komponen Utama Panel Listrik dan Cara Kerjanya
Setiap komponen dalam panel listrik memiliki peran spesifik untuk memastikan aliran listrik tetap stabil dan aman.
A. MCB (Miniature Circuit Breaker)
- Fungsi: Pemutus sirkuit otomatis untuk arus beban kecil hingga sedang (biasanya lebih kecil dari 100 Ampere).
- Cara Kerja: Menggunakan prinsip bimetal untuk proteksi beban lebih (panas akibat arus berlebih membuat bimetal melengkung dan melepas tuas) serta prinsip solenoid elektromagnetik untuk memutuskan arus secara instan saat terjadi arus pendek.
B. MCCB (Molded Case Circuit Breaker)
- Fungsi: Pemutus arus skala menengah hingga besar (100A sampai 1600A) dengan kapasitas pemutusan (breaking capacity) yang lebih tinggi dibanding MCB.
- Cara Kerja: Bekerja menyerupai MCB tetapi dilengkapi dengan penyetelan batas trip (thermal-magnetic trip unit) yang fleksibel. Umum digunakan sebagai pengaman utama pada panel SDP atau LVMDP.
C. Magnetic Contactor (Kontaktor Magnetik)
- Fungsi: Sakelar daya bertipe elektromagnetik untuk menghubungkan atau memutuskan sirkuit secara otomatis via sinyal kontrol.
- Cara Kerja: Ketika koil kontaktor dialiri arus listrik kontrol, terbentuk medan magnet yang menarik inti besi untuk menutup kontak utama (NO – Normally Open), sehingga arus daya utama mengalir ke mesin atau lampu.
D. Thermal Overload Relay (TOR)
- Fungsi: Proteksi khusus motor listrik dari kerusakan akibat beban berlebih.
- Cara Kerja: Terpasang secara seri di bawah kontaktor. Jika arus yang melewati motor melebihi batas aman dalam durasi tertentu, bimetal di dalam TOR akan memanas, memicu kontak trip, dan memutus aliran listrik kontrol ke kontaktor.
E. Busbar (Rel Tembaga)
- Fungsi: Konduktor berupa batang tembaga murni untuk membagikan arus listrik dari sumber utama ke breaker-breaker cabang secara rapi dan stabil.
- Cara Kerja: Menggantikan sistem pembagian kabel yang rumit agar mengurangi potensi akumulasi panas akibat sambungan yang longgar pada kapasitas arus tinggi.
Standar Perawatan Berkala (Maintenance Safe)
Untuk mencegah kendala operasional, kebakaran, atau bahaya sengatan listrik, perawatan rutin berikut wajib dilakukan:
- Pengencangan Baut Terminal: Getaran dan ekspansi termal dapat melonggarkan sambungan baut pada busbar dan breaker yang memicu timbulnya titik panas (hotspot).
- Inspeksi Thermography: Memindai bagian dalam panel yang sedang beroperasi menggunakan kamera thermal untuk mendeteksi lonjakan suhu abnormal sebelum terjadi percikan api.
- Pembersihan Debu & Kelembapan: Debu konduktif dan kelembapan dapat memicu keretakan isolasi (flashover) antar fase. Gunakan vakum khusus atau contact cleaner.
- Uji Fungsi Proteksi: Memeriksa tombol test-button pada ELCB/RCCB dan breaker secara periodik untuk memastikan mekanismenya tidak macet.
Kesimpulan
Panel listrik berfungsi sebagai pusat kendali yang memastikan pembagian arus listrik berjalan lancar, efisien, dan bebas dari risiko korsleting. Memahami fungsi dasar, jenis panel, hingga cara kerja komponen di dalamnya sangat penting agar sistem kelistrikan di tempat Anda tetap aman dan andal.
