Panel listrik 3 phase merupakan komponen penting dalam instalasi listrik industri, komersial, hingga bangunan besar. Dengan kapasitas daya yang lebih stabil dan efisien, sistem 3 phase banyak digunakan untuk kebutuhan listrik skala menengah hingga besar. Di artikel ini, kami akan membahas secara lengkap harga panel listrik 3 phase tahun 2025, jenis-jenis panel yang tersedia, faktor yang memengaruhi harga, dan tips memilih panel yang sesuai dengan kebutuhan Anda.
Apa Itu Panel Listrik 3 Phase?
Panel listrik 3 phase adalah panel distribusi yang dirancang untuk sistem kelistrikan tiga fasa (R, S, T) yang mampu menghantarkan daya lebih besar dan stabil dibanding sistem 1 phase. Biasanya digunakan untuk mengoperasikan motor-motor industri, pendingin besar, mesin produksi, hingga sistem HVAC.
Beberapa jenis panel listrik 3 phase antara lain:
- Panel LVMDP (Low Voltage Main Distribution Panel)
- Panel MDP (Main Distribution Panel)
- Panel SDP (Sub Distribution Panel)
- Panel ATS (Auto Transfer Switch)
- Panel AMF (Auto Main Failure)
- Panel VSD/Inverter
- Panel Capacitor Bank
- Panel Genset Sinkronisasi
- Panel Control / PLC
Gratis Konsultasi Sekarang!
Dapatkan solusi terbaik untuk kebutuhan Anda dengan konsultasi gratis dari tim ahli kami. Jangan lewatkan kesempatan ini untuk mendiskusikan proyek atau masalah Anda tanpa biaya apapun. Kami siap membantu Anda mencapai tujuan.
* Layanan Kami: Panel Listrik, Panel Maker, Kontraktor Listrik, Pabrik Panel Listrik
Daftar Harga Panel Listrik 3 Phase 2025
Berikut ini estimasi harga panel listrik 3 phase terbaru di tahun 2025 berdasarkan jenis dan kapasitas arusnya. Harga dapat bervariasi tergantung merek komponen (seperti Schneider, ABB, Siemens, Fuji), ukuran box panel, dan lokasi instalasi.
| Jenis Panel Listrik 3 Phase | Kapasitas (Ampere) | Estimasi Harga (Rp) |
|---|---|---|
| Panel LVMDP | 100A – 6300A | 8.000.000 – 85.000.000 |
| Panel MDP | 100A – 3200A | 6.500.000 – 50.000.000 |
| Panel SDP | 63A – 800A | 3.000.000 – 15.000.000 |
| Panel ATS/AMF | 100A – 1600A | 6.000.000 – 45.000.000 |
| Panel VSD/Inverter | 3.7kW – 200kW | 4.000.000 – 65.000.000 |
| Panel Capacitor Bank | 15kVAR – 300kVAR | 4.500.000 – 35.000.000 |
| Panel Genset Sinkronisasi | Custom | Mulai 12.000.000 |
| Panel Kontrol (PLC-based) | Custom | Mulai 7.000.000 |
Catatan: Harga panel listrik 3 phase di atas adalah estimasi harga untuk produk standar. Untuk kebutuhan spesifik, termasuk sistem proteksi, komunikasi, atau remote monitoring, harga bisa lebih tinggi.
Produk Unggulan
Gratis Konsultasi Sekarang!
Dapatkan solusi terbaik untuk kebutuhan Anda dengan konsultasi gratis dari tim ahli kami. Jangan lewatkan kesempatan ini untuk mendiskusikan proyek atau masalah Anda tanpa biaya apapun. Kami siap membantu Anda mencapai tujuan.
* Layanan Kami: Panel Listrik, Panel Maker, Kontraktor Listrik, Pabrik Panel Listrik

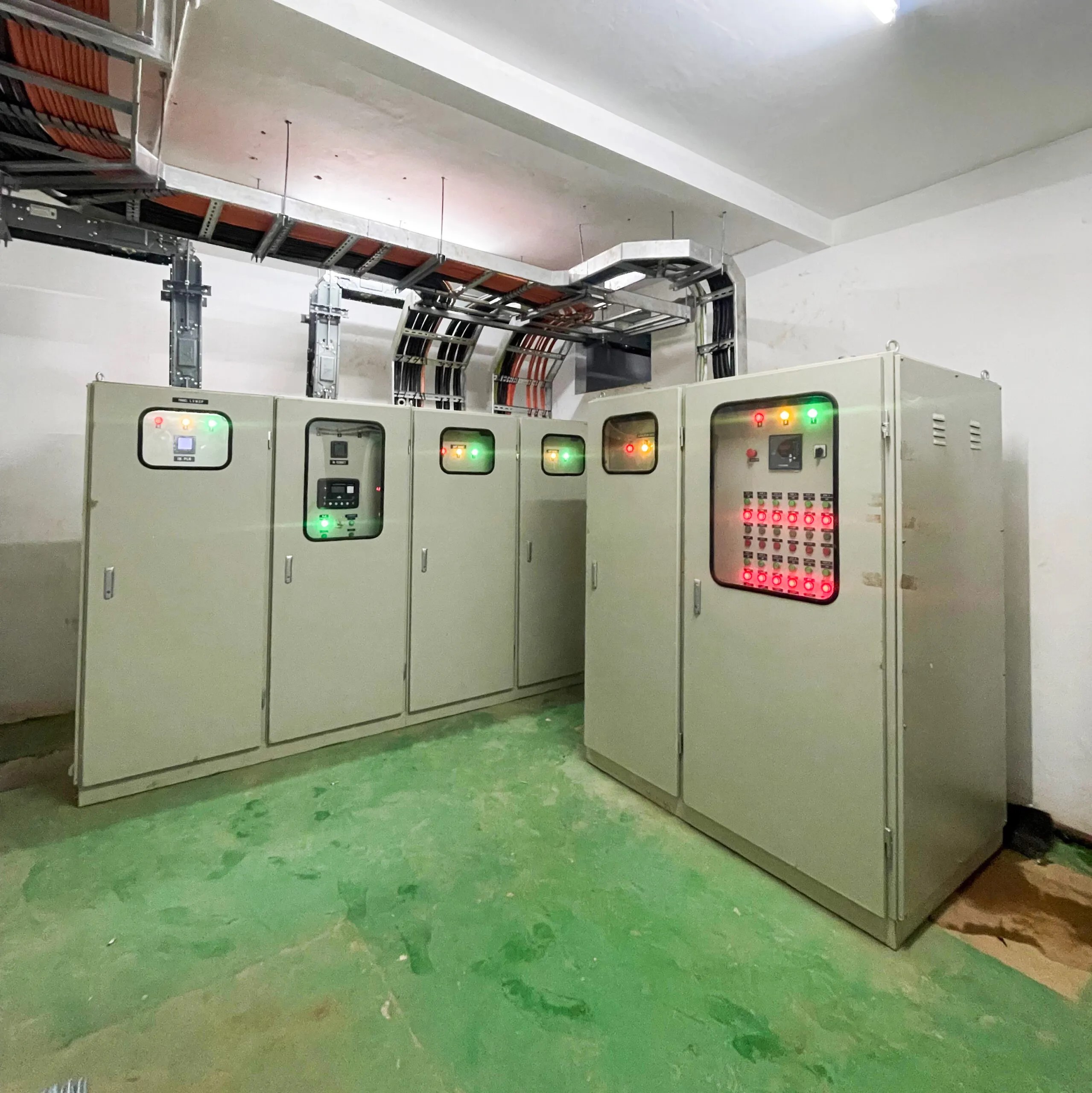

Galeri: Panel Listrik 3 Phase
Faktor yang Mempengaruhi Harga Panel Listrik 3 Phase
Beberapa faktor penting yang memengaruhi harga panel listrik 3 phase antara lain:
1. Jenis Panel dan Fungsinya
Panel utama seperti LVMDP atau MDP jelas lebih mahal dibanding panel turunan seperti SDP karena daya dan jumlah komponen yang ditangani lebih besar.
2. Kapasitas Arus (Ampere)
Semakin tinggi kapasitas arus (misalnya 1600A ke atas), semakin besar ukuran panel dan komponen breaker atau busbar yang dibutuhkan.
3. Merek Komponen
Merek ternama seperti Schneider, Siemens, ABB, atau Fuji tentu memiliki harga lebih tinggi dibanding komponen lokal, namun kualitas dan keandalannya lebih terjamin.
4. Tingkat Proteksi IP Rating
Jika panel akan dipasang di luar ruangan atau lingkungan lembab, biasanya digunakan enclosure dengan IP rating tinggi (IP54, IP65), yang otomatis meningkatkan harga.
5. Fitur Tambahan
Fitur seperti monitoring online, sistem kendali PLC, proteksi earth leakage, atau integrasi ke SCADA akan memengaruhi total harga panel.
6. Custom Design & Instalasi
Jika desain panel disesuaikan dengan kebutuhan spesifik industri (custom), maka harga akan mengikuti kompleksitas desain dan biaya engineering.
Tips Memilih Panel Listrik 3 Phase
Untuk memastikan investasi panel Anda tepat guna dan aman, perhatikan tips berikut:
- Pastikan perhitungan daya listrik sudah tepat: Konsultasikan dengan teknisi atau konsultan listrik profesional.
- Pilih komponen berkualitas: Meskipun lebih mahal, panel dengan komponen merek terpercaya lebih tahan lama dan minim gangguan.
- Gunakan vendor berpengalaman: Pastikan perusahaan pembuat panel listrik memiliki portofolio proyek nyata, layanan purna jual, dan dukungan teknis yang baik.
- Perhatikan dokumen teknis: Pastikan vendor memberikan dokumen lengkap seperti single line diagram (SLD), wiring diagram, dan test report.
Vendor Panel Listrik 3 Phase Terpercaya
Jika Anda mencari penyedia panel listrik 3 phase dengan harga bersaing dan kualitas terbaik, berikut beberapa vendor terpercaya di Indonesia:
- CV. Surya Indo Makmur
Website: https://suryaindomakmur.com
Spesialis pembuatan panel listrik industri 3 phase di Surabaya dan sekitarnya. - CV. Kanar Angkasa Electrical
Fokus pada proyek-proyek B2B dengan standar industri. - CV. Aji Karya Tehnik
Menyediakan solusi panel listrik untuk pabrik, gedung bertingkat, rumah sakit, dan hotel.
Rekomendasi: Panel Listrik 3 Phase untuk Industri
Untuk kebutuhan industri, berikut ini beberapa rekomendasi panel listrik 3 phase yang umum digunakan:
- Panel LVMDP dengan MCCB Schneider 1600A, enclosure IP54, lengkap dengan monitoring voltmeter dan ammeter digital.
- Panel ATS + AMF kapasitas 400A, untuk integrasi genset dan PLN secara otomatis.
- Panel Inverter 30kW untuk kontrol kecepatan motor 3 phase pada industri manufaktur.
- Panel Capacitor Bank 100kVAR untuk koreksi faktor daya dan efisiensi energi.
Kesimpulan
Mengetahui harga panel listrik 3 phase tahun 2025 adalah langkah awal yang penting sebelum memulai instalasi sistem listrik di gedung, pabrik, atau proyek industri Anda. Harga sangat bervariasi tergantung jenis, kapasitas, dan spesifikasi panel yang dibutuhkan. Pastikan Anda memilih vendor yang terpercaya, komponen yang berkualitas, dan desain yang sesuai dengan standar keselamatan listrik.
Jangan ragu untuk konsultasi gratis dengan penyedia harga panel listrik 3 phase terpercaya seperti CV. Surya Indo Makmur agar Anda mendapatkan solusi terbaik sesuai kebutuhan.
FAQ: Harga Panel Listrik 3 Phase
Apakah harga panel 3 phase sudah termasuk instalasi?
Tidak selalu. Tanyakan kepada vendor apakah harga sudah termasuk biaya pengiriman dan instalasi.
Berapa lama waktu pembuatan panel?
Biasanya antara 7–21 hari kerja tergantung kompleksitas desain dan ketersediaan komponen.
Bisa custom desain panel listrik 3 phase?
Tentu saja. Sebagian besar vendor menerima pesanan custom dengan spesifikasi teknis dari konsumen.
Gratis Konsultasi Sekarang!
Dapatkan solusi terbaik untuk kebutuhan Anda dengan konsultasi gratis dari tim ahli kami. Jangan lewatkan kesempatan ini untuk mendiskusikan proyek atau masalah Anda tanpa biaya apapun. Kami siap membantu Anda mencapai tujuan.
* Layanan Kami: Panel Listrik, Panel Maker, Kontraktor Listrik, Pabrik Panel Listrik
Komponen Utama: Panel Listrik 3 Phase
Sebelum membahas harga, penting memahami komponen-komponen utama dalam harga panel listrik 3 phase, karena masing-masing memiliki spesifikasi teknis yang memengaruhi total biaya.
1. Incoming Protection (Main Breaker)
Berfungsi sebagai pengaman utama. Umumnya digunakan jenis:
- MCCB (Moulded Case Circuit Breaker): Untuk arus 100A – 1600A
- ACB (Air Circuit Breaker): Untuk arus di atas 1600A – 6300A
Spesifikasi teknis yang perlu diperhatikan:
- Rated Current (In): Kapasitas arus nominal
- Breaking Capacity (Icu/Ics): Kemampuan memutus arus gangguan (dalam kA)
- Trip Unit: Bisa thermal-magnetic atau elektronik
2. Busbar System
Busbar adalah konduktor utama dalam panel. Terbuat dari tembaga atau aluminium, dilapisi insulasi heat shrink atau epoxy.
Parameter teknis:
- Material: Copper (Cu) 99.9% lebih disarankan
- Rated Current Capacity: 1.2 – 1.5 A/mm²
- Busbar Support: Menggunakan insulator khusus tahan panas dan tahan lompatan listrik
3. Outgoing Breaker (Proteksi Beban)
Untuk masing-masing beban, dipasang breaker MCB/MCCB/Contactor. Bisa dilengkapi relay proteksi seperti:
- Overload Relay
- Short Circuit Protection
- Earth Leakage Relay
4. Metering & Monitoring System
Beberapa panel dilengkapi pengukuran dan monitoring:
- Voltmeter dan Ammeter Digital
- Multifunction Power Meter (MFM): Dapat menampilkan V, A, kWh, PF, THD
- CT (Current Transformer): Untuk pengukuran arus, disesuaikan ratio (misal: 600/5A)
5. Control & Auxiliary
- Push button & selector switch
- Pilot lamp indikator fasa
- Timer, relay, dan wiring harness
6. Enclosure (Box Panel)
Biasanya menggunakan plat baja tebal 1.2–2.0 mm, dilapisi cat powder coating. Level perlindungan:
- IP44 – Indoor
- IP54 – Semi outdoor
- IP65 – Outdoor/lingkungan berat
Standar dan Sertifikasi
Panel listrik 3 phase idealnya dirancang mengikuti standar teknis nasional dan internasional, seperti:
- SNI IEC 61439-1 / 61439-2 – Standar sistem panel tegangan rendah
- SPLN D5.004–1:2005 – Panduan teknis PLN untuk LV panel
- IP Rating (IEC 60529) – Standar ketahanan panel terhadap debu/air
- ISO 9001 – Standar manajemen mutu pabrikasi
Pabrik panel profesional umumnya menyediakan dokumen:
- SLD (Single Line Diagram)
- GA Drawing
- Wiring Diagram
- Routine Test Report
- Sertifikat Material & Komponen
Tips Desain Harga Panel Listrik 3 Phase yang Efisien
- Sirkulasi udara cukup: Gunakan exhaust fan jika arus di atas 800A
- Jarak bebas busbar: Minimal 25mm antar fasa (lebih jika ACB)
- Identifikasi warna kabel & fasa: R (Merah), S (Kuning), T (Biru), Netral (Hitam), Ground (Hijau)
- Gunakan CT yang tepat: Sesuaikan rasio dan burden (VA)
- Perhitungkan derating suhu lingkungan
