1. Pendahuluan

Dalam dunia kelistrikan modern, penggunaan rangkaian panel 3 phase menjadi hal yang sangat penting, terutama dalam sistem industri dan bangunan berskala besar. Panel listrik ini tidak hanya berfungsi sebagai pusat distribusi daya, tetapi juga sebagai sistem pengendali dan pelindung bagi seluruh instalasi listrik.

Tanpa adanya rangkaian panel 3 phase yang terencana dan terpasang dengan baik, sistem kelistrikan akan rentan terhadap gangguan seperti beban tidak seimbang, overcurrent, bahkan kerusakan peralatan listrik. Oleh karena itu, memahami cara kerja, komponen, dan fungsi panel 3 phase adalah langkah awal untuk menciptakan sistem yang efisien dan aman.

Artikel ini akan membahas secara mendalam tentang pengertian, komponen, fungsi, hingga cara merakit rangkaian panel 3 phase, lengkap dengan tips keamanan dan perawatan untuk memastikan keandalan jangka panjang.

Gratis Konsultasi Sekarang!

Dapatkan solusi terbaik untuk kebutuhan Anda dengan konsultasi gratis dari tim ahli kami.

Hubungi Kami

Daftar Isi

2. Apa Itu Rangkaian Panel 3 Phase?

Secara sederhana, rangkaian panel 3 phase adalah sistem distribusi daya listrik yang bekerja dengan tiga jalur tegangan (phase) berbeda, masing-masing memiliki sudut beda fasa sebesar 120°. Sistem ini mampu menyalurkan energi listrik secara lebih stabil, efisien, dan seimbang dibandingkan sistem satu phase (1 phase).

Dalam konteks industri, panel 3 phase digunakan untuk mengatur dan menyalurkan daya ke berbagai mesin, motor listrik, pompa, dan peralatan berat lainnya yang membutuhkan suplai daya besar.

Perbedaan Panel 1 Phase dan 3 Phase

Aspek	Panel 1 Phase	Panel 3 Phase
Jumlah jalur arus	1 phase + netral	3 phase + netral
Tegangan	220V	380V
Aplikasi umum	Rumah tangga	Industri, gedung, pabrik
Efisiensi daya	Rendah	Tinggi
Beban maksimum	Terbatas	Besar dan seimbang

Dengan kemampuan membawa beban lebih besar dan distribusi energi yang seimbang, rangkaian panel 3 phase menjadi pilihan utama di sektor industri modern.

3. Fungsi Utama Rangkaian Panel 3 Phase

Sebuah rangkaian panel 3 phase memiliki berbagai fungsi penting yang saling mendukung. Berikut beberapa fungsi utamanya:

Distribusi Daya Listrik Secara Efisien
Panel ini mendistribusikan daya dari sumber utama (seperti PLN atau genset) ke berbagai peralatan atau sub-panel dengan stabilitas tinggi.
Perlindungan Terhadap Gangguan Listrik
Dengan adanya perangkat seperti MCCB, MCB, dan relay, panel 3 phase mampu mencegah kerusakan akibat arus lebih, korsleting, atau lonjakan tegangan.
Kendali Terpusat Sistem Listrik
Operator dapat memantau dan mengontrol seluruh beban dari satu titik, sehingga memudahkan manajemen energi di fasilitas industri.
Efisiensi Energi dan Biaya Operasional
Distribusi daya yang seimbang antar fase dapat mengurangi kehilangan energi (losses) dan meningkatkan efisiensi penggunaan listrik.
Keamanan Sistem Instalasi
Rangkaian panel 3 phase memastikan seluruh beban bekerja dalam kondisi aman dengan sistem grounding dan proteksi yang sesuai standar.

4. Komponen-Komponen Rangkaian Panel 3 Phase

Agar sistem panel bekerja optimal, dibutuhkan berbagai komponen utama yang saling terintegrasi. Berikut komponen penting dalam rangkaian panel 3 phase:

MCCB (Molded Case Circuit Breaker)
Berfungsi sebagai pemutus arus utama, melindungi sistem dari arus lebih dan hubung singkat.
Kontaktor dan Relay
Digunakan untuk mengontrol peralatan seperti motor listrik atau pompa secara otomatis.
Thermal Overload Relay (TOR)
Melindungi motor dari panas berlebih akibat kelebihan beban.
Busbar dan Terminal
Menjadi jalur penghantar utama untuk mendistribusikan daya antar komponen.
MCB (Miniature Circuit Breaker)
Sebagai pemutus arus tambahan untuk beban tertentu di sub-panel.
Lampu Indikator dan Selector Switch
Memberikan informasi status panel (ON/OFF, fault, phase loss) dan memungkinkan operator memilih mode operasi.
Voltmeter dan Amperemeter
Untuk memantau tegangan dan arus di setiap fase.
Wiring dan Kabel Power
Menghubungkan semua komponen agar sistem dapat bekerja dengan baik.

Semua komponen ini dirancang untuk mendukung keamanan, efisiensi, dan kestabilan sistem panel 3 phase.

5. Prinsip dan Cara Kerja Rangkaian Panel 3 Phase

Cara kerja rangkaian panel 3 phase berawal dari sumber daya listrik utama (PLN atau genset) yang masuk ke panel melalui MCCB. Daya tersebut kemudian didistribusikan melalui busbar menuju kontaktor, MCB, dan terminal distribusi untuk diteruskan ke berbagai beban seperti motor, lampu, atau mesin industri.

Pada saat sistem diaktifkan:

Kontaktor akan menghubungkan arus listrik ke beban ketika tombol ON ditekan atau sinyal otomatis diberikan.
Relay proteksi akan memutuskan arus jika terjadi kelebihan beban atau gangguan.
Instrumen panel seperti voltmeter dan amperemeter akan menunjukkan kondisi tegangan dan arus real-time di setiap fase.

Dengan sistem tiga fase yang seimbang, beban listrik dapat bekerja lebih stabil tanpa menyebabkan getaran atau panas berlebih pada motor.

6. Jenis-Jenis Rangkaian Panel 3 Phase

Berikut beberapa jenis panel listrik yang menggunakan sistem rangkaian 3 phase:

Main Distribution Panel (MDP)
Panel utama yang menerima pasokan listrik dari sumber dan mendistribusikannya ke sub-panel.
Sub Distribution Panel (SDP)
Panel cabang dari MDP yang melayani area atau beban tertentu.
Motor Control Center (MCC)
Digunakan untuk mengontrol dan melindungi motor listrik dalam sistem industri.
Synchronizing Panel
Berfungsi untuk menyinkronkan dua atau lebih sumber daya, misalnya antara dua genset.
ATS-AMF Panel (Automatic Transfer Switch & Auto Main Failure)
Otomatis memindahkan sumber daya dari PLN ke genset saat terjadi pemadaman listrik.

Setiap jenis panel memiliki desain dan konfigurasi rangkaian panel 3 phase yang berbeda sesuai kebutuhan proyek.

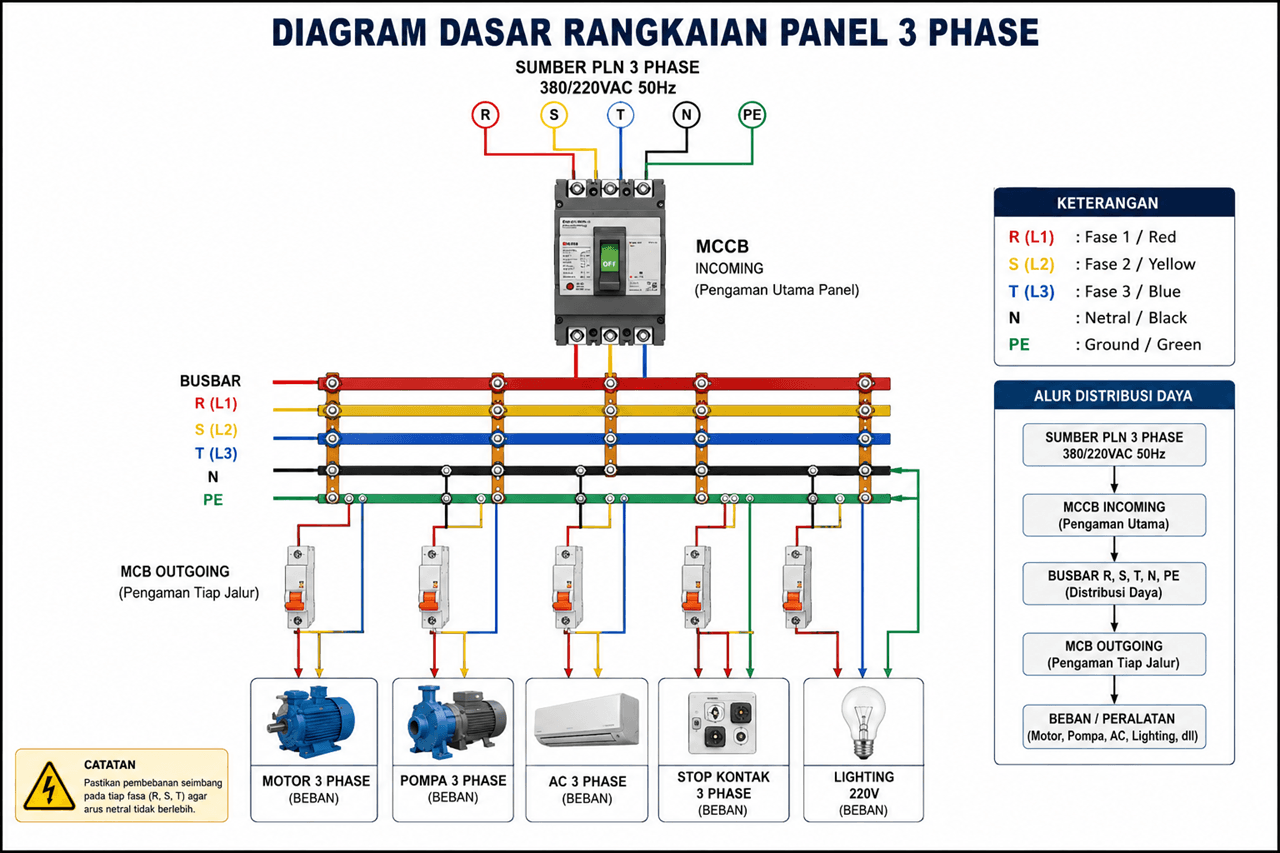

7. Skema dan Diagram Rangkaian Panel 3 Phase

Dalam pembuatan rangkaian panel 3 phase, diagram kelistrikan menjadi panduan utama bagi teknisi. Diagram ini menunjukkan hubungan antar komponen, simbol, serta alur arus listrik.

Beberapa simbol umum yang digunakan antara lain:

L1, L2, L3: menunjukkan tiga fase daya.
N: netral.
PE: grounding atau proteksi bumi.
K1, K2: kontaktor.
F1, F2: fuse atau sekring.

Diagram wiring biasanya menunjukkan alur mulai dari sumber listrik → MCCB → kontaktor → beban.
Dalam proyek profesional seperti yang ditangani oleh CV. Kanar Angkasa Electrical, diagram ini dibuat menggunakan software CAD elektrik agar akurat dan sesuai standar SNI/IEC.

8. Cara Merakit Rangkaian Panel 3 Phase

Merakit rangkaian panel 3 phase membutuhkan keahlian dan ketelitian tinggi. Berikut langkah-langkah umum yang dilakukan:

Perencanaan Desain Panel
Tentukan kapasitas daya, jumlah beban, serta tipe proteksi yang akan digunakan.
Menyiapkan Komponen dan Alat
Seperti MCCB, MCB, kabel NYY, busbar, terminal block, dan alat ukur.
Pemasangan Komponen di Panel Box
Komponen dipasang rapi di atas mounting plate sesuai layout desain.
Proses Wiring (Penarikan Kabel)
Gunakan kabel dengan ukuran sesuai arus beban dan pastikan koneksi kencang serta aman.
Labeling dan Penandaan
Setiap kabel dan terminal diberi label agar mudah dalam pengecekan.
Uji Fungsi dan Pengukuran
Setelah panel selesai dirakit, dilakukan pengujian tegangan, arus, dan fungsi proteksi.
Finishing dan Dokumentasi
Panel yang lulus uji akan diberi label spesifikasi dan disertai dokumen single line diagram.

Perakitan ini sebaiknya dilakukan oleh tenaga ahli kelistrikan berpengalaman agar rangkaian panel 3 phase bekerja dengan optimal dan memenuhi standar keselamatan.

9. Tips Keamanan dan Perawatan Panel 3 Phase

Agar sistem panel tetap handal dan tahan lama, berikut tips perawatan dan keamanan:

a. Keamanan Instalasi

Pastikan grounding panel dilakukan dengan benar.
Gunakan alat pelindung diri (APD) saat bekerja.
Jangan lakukan modifikasi tanpa izin teknisi ahli.
Periksa torsi baut dan konektor secara berkala.

b. Perawatan Rutin

Bersihkan panel dari debu dan kelembapan.
Lakukan pengecekan suhu komponen menggunakan thermal scanner.
Ganti komponen yang aus atau discoloration pada busbar.
Periksa indikator arus dan tegangan secara periodik.

c. Pencegahan Kerusakan

Hindari beban berlebih di satu fase.
Gunakan pendingin (fan) jika panel berada di ruangan panas.
Lakukan audit energi untuk memastikan efisiensi penggunaan daya.

Panel yang dirawat dengan baik tidak hanya memperpanjang umur komponen, tetapi juga mengurangi risiko downtime dan gangguan listrik.

10. Kesimpulan

Rangkaian panel 3 phase merupakan komponen vital dalam sistem kelistrikan industri dan gedung modern. Dengan desain yang tepat, panel ini mampu mendistribusikan daya listrik secara efisien, melindungi peralatan dari kerusakan, dan memastikan operasional berjalan tanpa gangguan.

Pemahaman tentang fungsi, komponen, dan cara kerja panel menjadi kunci utama bagi siapa pun yang terlibat dalam proyek listrik. Namun, perakitan dan instalasi tetap harus dilakukan oleh tenaga profesional berpengalaman untuk menjamin keamanan dan kualitas hasil.

Jika Anda membutuhkan pembuatan dan instalasi rangkaian panel 3 phase yang berkualitas, CV. Kanar Angkasa Electrical (kae.co.id) siap menjadi mitra terpercaya. Kami menyediakan layanan perakitan panel listrik industri — mulai dari MDP, SDP, MCC, ATS-AMF, hingga panel otomatis — dengan standar mutu tinggi, desain presisi, dan dukungan teknisi ahli.
