Mengungkap Peran Penting Switchboard Panel dalam Menjaga Stabilitas Kelistrikan Bangunan

Dalam setiap bangunan modern—baik gedung perkantoran, pabrik industri, rumah sakit, maupun pusat perbelanjaan—kestabilan sistem kelistrikan adalah faktor krusial. Tanpa distribusi daya yang terkontrol, berbagai risiko seperti gangguan operasional, kerusakan peralatan, hingga kebakaran listrik dapat terjadi.

Di sinilah switchboard panel memegang peranan vital. Perangkat ini bukan sekadar “kotak listrik besar”, melainkan pusat kendali distribusi daya yang menentukan apakah sistem listrik bekerja aman, stabil, dan efisien.

Melalui artikel ini, Anda akan memahami fungsi, komponen, jenis, hingga pentingnya memilih produsen profesional seperti CV. Kanar Angkasa Electrical dalam penyediaan panel listrik berkualitas.

Galeri

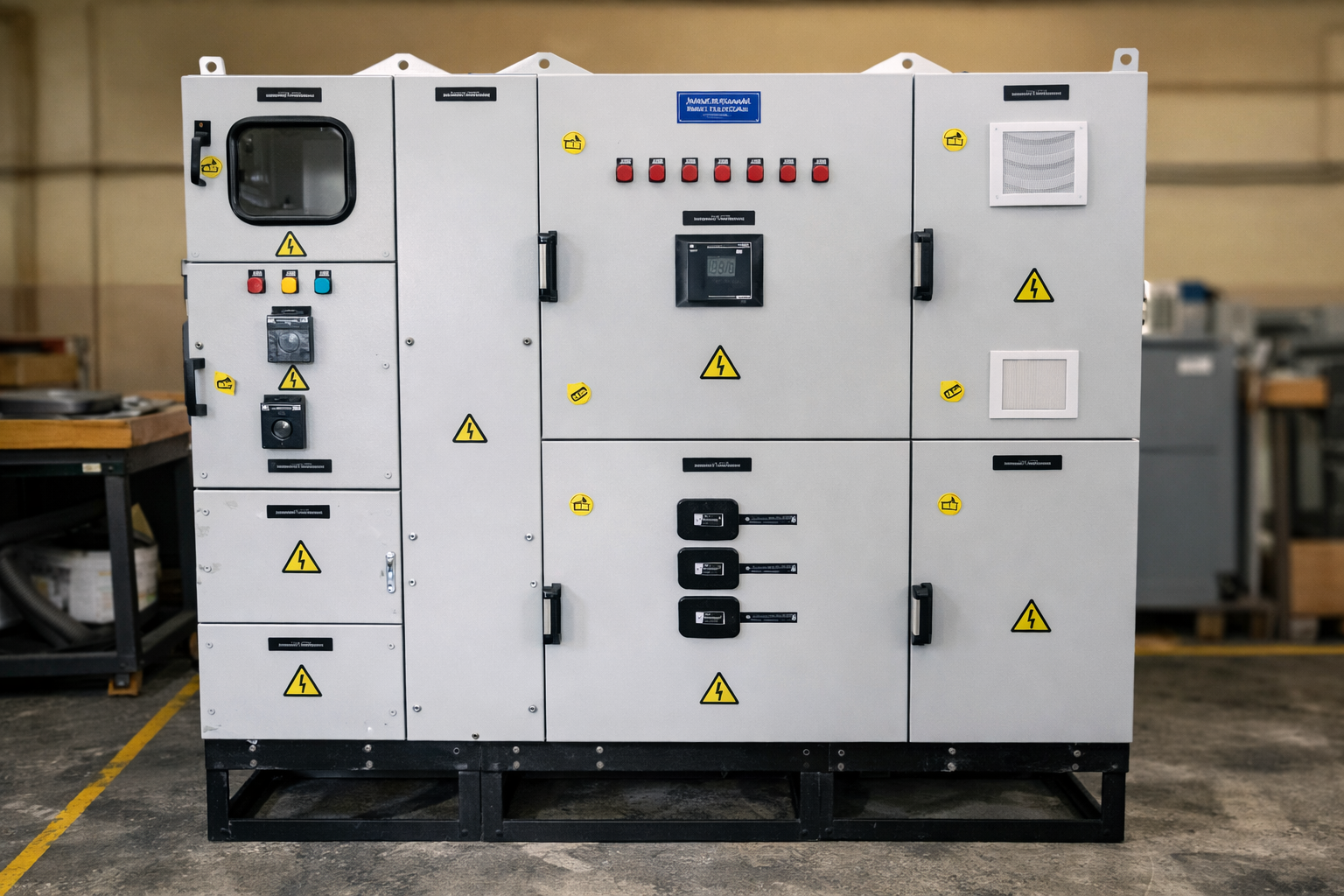

Pengertian Switchboard Panel

Switchboard panel adalah panel utama distribusi listrik yang berfungsi menerima daya dari sumber (PLN atau genset) lalu menyalurkannya ke berbagai sub-panel atau beban.

Panel ini dirancang untuk:

• Mengatur pembagian daya
• Mengontrol aliran listrik
• Memberikan proteksi sistem
• Memudahkan monitoring konsumsi energi

Dalam instalasi skala besar, switchboard menjadi pusat koordinasi seluruh jaringan listrik.

Fungsi Utama Switchboard Panel

1. Mengatur Distribusi Daya

Panel membagi suplai listrik ke berbagai area sesuai kebutuhan beban.

2. Sistem Proteksi

Dilengkapi circuit breaker dan relay untuk mencegah:

• Overload
• Short circuit
• Ground fault

3. Monitoring Kelistrikan

Operator dapat memantau:

• Tegangan
• Arus
• Frekuensi
• Faktor daya

4. Kontrol Operasional

Memungkinkan pemutusan atau pengalihan daya tanpa mengganggu sistem lain.

5. Menjaga Keselamatan

Mengurangi risiko kebakaran akibat gangguan listrik.

Peran Penting dalam Menjaga Stabilitas Kelistrikan

Stabilitas listrik bukan hanya soal “menyala atau mati”. Sistem harus mampu menjaga kualitas daya setiap saat.

Peran switchboard panel dalam stabilitas meliputi:

Menyeimbangkan Beban

Distribusi yang tidak merata dapat memicu panas berlebih.

Mencegah Fluktuasi Tegangan

Panel memastikan suplai tetap dalam batas aman.

Menjamin Kontinuitas Daya

Jika terjadi gangguan, proteksi bekerja cepat mengisolasi masalah.

Mendukung Peralatan Sensitif

Perangkat seperti server dan alat medis membutuhkan listrik stabil.

Jenis-Jenis Switchboard Panel

1. Main Switchboard (MSB)

Panel induk penerima daya utama sebelum didistribusikan.

2. Sub Switchboard

Panel turunan untuk area tertentu.

3. Motor Control Center (MCC)

Digunakan mengontrol motor industri.

4. Synchronizing Panel

Menyinkronkan beberapa sumber daya seperti genset.

5. Custom Switchboard

Dirancang khusus sesuai kebutuhan proyek.

Komponen Penting di Dalam Switchboard Panel

Sebuah switchboard panel terdiri dari berbagai komponen inti:

Circuit Breaker

Seperti ACB, MCCB, dan MCB untuk proteksi arus.

Busbar

Konduktor utama pembawa arus besar.

Metering Unit

Alat ukur listrik digital maupun analog.

Relay Proteksi

Mengirim perintah trip saat terjadi gangguan.

Terminal & Kabel

Penghubung antar komponen.

Grounding System

Menyalurkan arus bocor ke tanah.

Standar dan Sertifikasi yang Harus Dipenuhi

Panel listrik tidak boleh dibuat sembarangan. Harus memenuhi standar:

• IEC (International Electrotechnical Commission)
• SPLN / PLN
• ISO manufaktur
• Standar K3 listrik

Produsen profesional seperti CV. Kanar Angkasa Electrical memastikan setiap produk melewati uji kualitas dan pengujian fungsi sebelum dikirim ke klien.

Aplikasi pada Berbagai Bangunan

Penggunaan switchboard panel sangat luas, antara lain:

Gedung Perkantoran

Menjamin operasional lift, AC, dan IT system.

Industri Manufaktur

Mengontrol mesin produksi berdaya besar.

Rumah Sakit

Menopang alat medis vital.

Data Center

Menjaga server tetap hidup 24/7.

Hotel & Mall

Mengatur distribusi listrik multi-zona.

Infrastruktur Publik

Bandara, pelabuhan, dan stasiun.

Tips Memilih Switchboard Panel yang Tepat

Agar investasi panel optimal, perhatikan:

Kapasitas Daya

Harus sesuai kebutuhan beban.

Kualitas Komponen

Gunakan brand terpercaya.

Sistem Proteksi

Pastikan lengkap & teruji.

Fleksibilitas Desain

Mudah dikembangkan.

Produsen Panel

Pilih yang berpengalaman seperti CV. Kanar Angkasa Electrical melalui https://kae.co.id.

Proses Pembuatan Switchboard Panel Profesional

Pembuatan panel tidak sekadar merakit. Ada tahapan engineering:

1. Desain & Perencanaan

Meliputi single line diagram dan load calculation.

2. Pemilihan Material

Plat panel, busbar, breaker, dll.

3. Fabrikasi Enclosure

Pemotongan, bending, pengecatan.

4. Perakitan & Wiring

Instalasi komponen internal.

5. Testing & Commissioning

Meliputi continuity test, insulation test, dan functional test.

Keunggulan Menggunakan Switchboard Panel Berkualitas

Menggunakan switchboard panel berkualitas memberi banyak keuntungan:

• Keamanan maksimal
• Distribusi daya stabil
• Umur pakai panjang
• Minim downtime
• Efisiensi energi
• Mudah maintenance

Perawatan dan Maintenance

Perawatan rutin penting untuk menjaga performa:

Inspeksi Visual

Cek panas berlebih & kerusakan.

Pembersihan Panel

Debu dapat memicu flashover.

Pengencangan Baut

Mencegah percikan listrik.

Pengujian Breaker

Pastikan trip berfungsi.

Thermal Scanning

Deteksi hotspot lebih awal.

Kesalahan Umum dalam Penggunaan

Beberapa kesalahan yang sering terjadi:

• Salah hitung kapasitas
• Overload berulang
• Instalasi tidak standar
• Tidak ada grounding
• Minim perawatan

Dampaknya bisa berupa kerusakan alat hingga kebakaran.

Perkembangan Teknologi Switchboard Modern

Teknologi panel terus berkembang, seperti:

Smart Monitoring

Pantau listrik real-time.

IoT Panel System

Kontrol jarak jauh berbasis internet.

Digital Metering

Data lebih akurat.

Remote Switching

Operasi tanpa datang ke lokasi.

Energy Management Integration

Optimasi konsumsi energi.

Pentingnya Memilih Produsen Panel Profesional

Memilih produsen berpengalaman seperti CV. Kanar Angkasa Electrical memberikan jaminan:

• Desain sesuai kebutuhan
• Komponen original
• Standar IEC
• QC ketat
• Dukungan teknis
• After sales service

Melalui https://kae.co.id, klien dapat berkonsultasi langsung terkait kebutuhan panel industri maupun gedung.

Integrasi dengan Sistem Backup Daya

Dalam instalasi kelistrikan modern, keberadaan sumber daya cadangan seperti genset dan UPS tidak bisa dipisahkan. Panel distribusi berperan penting sebagai penghubung antara sumber utama dan cadangan tersebut.

Saat terjadi pemadaman dari PLN, sistem akan mengalihkan suplai secara otomatis ke genset melalui mekanisme interlock atau ATS/AMF. Proses perpindahan ini harus berlangsung cepat dan aman agar tidak menimbulkan lonjakan arus yang berbahaya bagi peralatan.

Selain itu, integrasi dengan UPS banyak digunakan pada fasilitas kritikal seperti rumah sakit dan data center. Tujuannya menjaga pasokan tetap menyala tanpa jeda meskipun terjadi perpindahan sumber daya.

Dengan perencanaan yang tepat, seluruh sistem backup dapat bekerja sinkron, stabil, dan minim risiko gangguan.

Pengaruh Desain Terhadap Efisiensi Energi

Desain panel bukan hanya soal kerapian tata letak komponen, tetapi juga sangat memengaruhi efisiensi energi secara keseluruhan.

Beberapa aspek desain yang berpengaruh antara lain:

• Pemilihan ukuran busbar yang tepat
• Jalur distribusi yang ringkas
• Penggunaan komponen low loss
• Sistem ventilasi enclosure
• Penempatan beban seimbang antar fasa

Jika desain tidak optimal, potensi rugi-rugi daya akan meningkat. Dalam jangka panjang, hal ini berdampak pada pemborosan energi dan biaya operasional yang lebih tinggi.

Karena itu, tahap engineering menjadi kunci penting sebelum fabrikasi dilakukan.

Faktor Keselamatan dalam Operasional Harian

Keselamatan kerja menjadi prioritas utama dalam pengoperasian instalasi listrik. Panel dirancang agar operator dapat melakukan pengontrolan tanpa bersentuhan langsung dengan bagian bertegangan.

Beberapa fitur keselamatan yang umum diterapkan meliputi:

• Sistem penguncian pintu (door interlock)
• Label peringatan tegangan
• Emergency stop
• Proteksi sentuh langsung
• Grounding berlapis

Selain dari sisi peralatan, faktor manusia juga penting. Operator wajib menggunakan APD seperti sarung tangan isolasi dan face shield saat melakukan pengecekan.

Prosedur kerja yang disiplin akan meminimalkan risiko kecelakaan listrik.

Dampak Lingkungan Instalasi

Lingkungan tempat pemasangan sangat memengaruhi umur pakai panel. Kondisi seperti suhu tinggi, kelembapan, debu, hingga paparan bahan kimia dapat mempercepat degradasi komponen.

Contohnya:

• Area industri kimia rentan korosi
• Lokasi outdoor terpapar hujan & UV
• Pabrik semen penuh debu abrasif
• Wilayah pantai memiliki kadar garam tinggi

Untuk itu diperlukan perlindungan tambahan seperti:

• Enclosure IP rating tinggi
• Coating anti karat
• Heater anti kondensasi
• Filter ventilasi

Penyesuaian terhadap lingkungan akan memperpanjang masa operasional dan menjaga performa tetap optimal.

Dokumentasi dan Sistem Penandaan

Satu aspek yang sering dianggap sepele namun sangat krusial adalah dokumentasi. Panel profesional selalu dilengkapi dokumen teknis lengkap.

Dokumentasi tersebut meliputi:

• Single line diagram
• Wiring diagram
• Layout komponen
• Data teknis breaker
• Manual operasional

Selain itu, sistem penandaan kabel dan komponen juga harus jelas. Label ini memudahkan teknisi saat melakukan troubleshooting maupun ekspansi sistem di masa depan.

Tanpa dokumentasi yang rapi, proses perbaikan bisa memakan waktu lebih lama dan berisiko salah penanganan.

Kesiapan untuk Pengembangan Sistem

Kebutuhan listrik bangunan cenderung meningkat seiring waktu. Oleh karena itu, perencanaan panel sebaiknya sudah mempertimbangkan kemungkinan ekspansi.

Beberapa strategi yang umum diterapkan:

• Menyediakan spare feeder
• Menyisakan ruang komponen
• Overdesign kapasitas busbar
• Modular system enclosure

Pendekatan ini membuat penambahan beban di masa depan dapat dilakukan tanpa harus mengganti sistem secara keseluruhan, sehingga lebih hemat biaya investasi jangka panjang.

FAQ – Pertanyaan yang Sering Diajukan

Kesimpulan

Switchboard panel adalah pusat kendali distribusi listrik yang berperan besar dalam menjaga stabilitas, keamanan, dan efisiensi energi bangunan. Tanpa panel yang dirancang dengan benar, risiko gangguan listrik akan meningkat dan berdampak pada operasional.

Mulai dari fungsi distribusi, proteksi, monitoring, hingga kontrol sistem, semuanya terintegrasi dalam satu perangkat vital ini. Oleh karena itu, pemilihan desain, komponen, serta produsen panel tidak boleh sembarangan.

Mempercayakan kebutuhan panel kepada tenaga profesional seperti CV. Kanar Angkasa Electrical memastikan Anda mendapatkan solusi kelistrikan yang andal, aman, dan berstandar industri.
