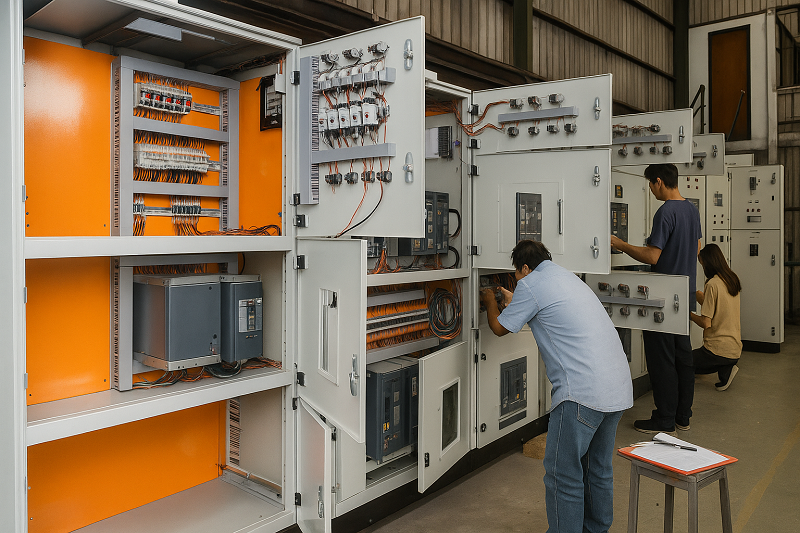

Rangkaian Panel Star Delta Panduan Lengkap untuk Efisiensi Motor Listrik yang Lebih Optimal

1. Pembukaan

Dalam dunia industri modern, penggunaan motor listrik merupakan kebutuhan yang tidak dapat dipisahkan dari proses produksi. Mulai dari conveyor, blower, pompa, mixer, hingga mesin besar lainnya, semuanya bergantung pada performa motor listrik yang stabil dan efisien. Salah satu komponen vital yang berperan penting dalam memastikan motor bekerja dengan aman adalah rangkaian panel star delta.

Penggunaan panel star delta menjadi solusi yang sangat populer dalam dunia kelistrikan industri karena mampu mengurangi arus start yang tinggi saat motor pertama kali dihidupkan. Artikel ini akan membahas secara lengkap dan mendalam tentang apa itu rangkaian panel star delta, cara kerja, komponen, manfaat, hingga bagaimana memilih vendor terpercaya untuk pembuatan panel—termasuk rekomendasi dari CV. Kanar Angkasa Electrical, perusahaan panel maker profesional yang siap membantu kebutuhan Anda.

Galeri

2. Apa Itu Rangkaian Panel Star Delta

Rangkaian panel star delta adalah sistem starting motor listrik yang digunakan untuk mengurangi arus awal yang sangat tinggi ketika motor dihidupkan. Dalam kondisi normal, motor yang langsung dihidupkan dengan metode direct online (DOL) dapat menarik arus mulai 5 hingga 7 kali lipat dari arus nominal. Hal ini tentunya sangat berbahaya karena berpotensi menurunkan umur motor dan membebani jaringan listrik pabrik.

Dengan menggunakan rangkaian panel star delta, motor akan memulai putaran awal menggunakan konfigurasi star terlebih dahulu, yang membuat arus lebih kecil dan lembut. Setelah mencapai kecepatan tertentu, panel akan mengubah rangkaian menjadi konfigurasi delta agar motor bekerja pada daya penuh. Sistem ini memberikan keuntungan besar dalam hal efisiensi dan keamanan, sehingga banyak digunakan di berbagai sektor industri.

3. Komponen Utama dalam Rangkaian Panel Star Delta

Untuk memahami cara kerja rangkaian panel star delta, kita perlu mengetahui komponen-komponen utama yang menyusunnya. Berikut adalah komponen penting yang biasa ditemukan dalam panel star delta:

1. MCCB/MCB

Berfungsi sebagai proteksi utama untuk memutus arus jika terjadi hubung singkat atau beban berlebih.

2. Kontaktor

Dalam panel star delta terdapat tiga kontaktor:

• Main Contactor (K1) – menghubungkan motor dengan sumber listrik utama.
• Star Contactor (K2) – mengatur motor dalam mode star.
• Delta Contactor (K3) – mengatur motor dalam mode delta.

3. Timer

Timer berfungsi mengatur waktu perpindahan dari mode star ke mode delta. Pengaturan timer yang tepat sangat menentukan performa panel.

4. Thermal Overload Relay (TOR)

Berfungsi melindungi motor dari kelebihan beban. Jika terjadi overload, relay akan memutuskan rangkaian.

5. Terminal block dan wiring

Sebagai jalur penghubung antar komponen untuk memastikan rangkaian berjalan dengan baik.

4. Cara Kerja Rangkaian Panel Star Delta

Cara kerja rangkaian panel star delta terlihat sederhana, namun membutuhkan pemahaman mendalam agar dapat diinstalasi dan dioperasikan dengan benar.

Tahap 1: Starting dengan Mode Star

Ketika motor pertama kali dihidupkan, kontaktor star (K2) aktif. Pada kondisi ini, motor terhubung dalam konfigurasi star yang membuat torsi lebih kecil namun arus start jauh lebih rendah. Ini membuat proses start menjadi halus.

Tahap 2: Perpindahan ke Mode Delta

Setelah motor mencapai kecepatan yang cukup (biasanya beberapa detik), timer akan menonaktifkan kontaktor star (K2) dan mengaktifkan kontaktor delta (K3). Pada tahap ini motor bekerja pada kapasitas penuh.

Tahap 3: Operasi Normal

Setelah berpindah ke mode delta, motor bekerja dengan torsi penuh sesuai kebutuhan beban mesin.

Cara kerja yang bertahap ini membuat motor lebih awet dan jaringan listrik lebih stabil.

5. Jenis-Jenis Rangkaian Panel Star Delta

Berikut beberapa jenis panel star delta yang biasa digunakan dalam industri:

1. Star Delta Manual

Operasinya dilakukan secara manual menggunakan saklar atau push button.

2. Star Delta Semi Otomatis

Menggunakan beberapa komponen otomasi tetapi masih memerlukan intervensi operator.

3. Star Delta Otomatis

Jenis paling populer, seluruh proses starting dan perpindahan star-delta dilakukan otomatis menggunakan timer.

6. Skema Wiring Rangkaian Panel Star Delta

Secara umum, wiring rangkaian panel star delta terdiri dari dua alur utama:

Alur Daya

Menghubungkan sumber listrik ke motor melalui kontaktor main, star, dan delta.

Alur Kontrol

Mengatur kapan kontaktor aktif dan berpindah melalui timer dan proteksi overload relay.

Beberapa tips penting dalam instalasi wiring:

• Pastikan ukuran kabel sesuai kapasitas motor.
• Gunakan numbering kabel agar proses maintenance mudah.
• Pastikan tidak ada kesalahan penyambungan fase agar perpindahan mode berjalan mulus.

7. Manfaat Menggunakan Rangkaian Panel Star Delta

Berikut adalah beberapa manfaat utama dari penggunaan rangkaian panel star delta:

1. Mengurangi Arus Start

Inilah manfaat terpenting dan menjadi alasan utama sistem ini digunakan. Arus start yang lebih kecil membuat sistem kelistrikan lebih aman.

2. Memperpanjang Umur Motor

Start yang halus menghindari hentakan awal yang merusak kumparan motor.

3. Efisiensi Energi

Dengan start yang lebih lembut, konsumsi energi di awal operasi jauh lebih stabil.

4. Operasional Lebih Stabil

Cocok untuk mesin dengan beban sedang hingga berat yang membutuhkan start motor lembut.

8. Faktor-Faktor yang Harus Diperhatikan Sebelum Menggunakan Panel Star Delta

Ada beberapa faktor penting yang harus diperhatikan:

1. Kapasitas Motor

Pastikan panel yang digunakan sesuai dengan ukuran motor, terutama daya kW dan arus nominal.

2. Setting Timer

Setting timer terlalu cepat atau lambat akan membuat perpindahan star ke delta tidak sempurna.

3. Kualitas Komponen

Gunakan komponen yang memiliki sertifikasi dan kualitas terjamin.

4. Instalasi oleh Teknisi Ahli

Kesalahan kecil dalam wiring bisa berakibat fatal terhadap mesin dan keselamatan.

9. Kesalahan Umum dalam Penggunaan Rangkaian Panel Star Delta

Beberapa kesalahan yang sering terjadi:

• Salah memasang urutan fase.
• Timer tidak disetel sesuai kebutuhan motor.
• Kabel terlalu kecil sehingga cepat panas.
• Kontaktor tidak sesuai kapasitas.
• Panel tidak memiliki sistem proteksi memadai.

Hal-hal tersebut dapat diminimalkan dengan menggunakan layanan instalasi dari vendor yang berpengalaman.

10. Kapan Anda Perlu Menggunakan Panel Star Delta

Panel star delta direkomendasikan untuk:

• Motor dengan daya menengah hingga besar (≥ 5.5 kW).
• Mesin industri dengan beban berat seperti pompa, blower, dan conveyor.
• Pabrik yang ingin menghindari gangguan listrik karena arus start tinggi.
• Sistem yang membutuhkan start lembut dan stabil.

11. Rekomendasi Pembuatan dan Instalasi Panel

Jika Anda membutuhkan panel star delta berkualitas, sangat penting memilih vendor yang berpengalaman. Salah satu penyedia panel listrik yang sudah dikenal menangani berbagai proyek industri adalah:

CV. Kanar Angkasa Electrical (kae.co.id)

Keunggulan yang ditawarkan:

• Pembuatan panel berdasarkan kebutuhan mesin dan spesifikasi motor.
• Menggunakan komponen berkualitas seperti Schneider, Fuji, LS, ABB, dan Siemens.
• Tim teknisi berpengalaman dalam wiring dan instalasi.
• Layanan konsultasi gratis untuk menentukan panel yang tepat.
• Dokumentasi lengkap seperti wiring diagram dan foto panel.

Dengan pengalaman dalam membuat panel MCC, MDP, SDP, AMF, ATS, hingga star delta, CV. Kanar Angkasa Electrical siap menjadi mitra terpercaya untuk kebutuhan panel industri Anda.

12. Penutup

Rangkaian panel star delta adalah solusi paling efektif untuk mengurangi arus start motor listrik sekaligus meningkatkan umur peralatan industri. Dengan memahami komponen, cara kerja, dan manfaatnya, Anda dapat menentukan panel yang tepat untuk kebutuhan operasional.

Jika Anda membutuhkan panel star delta yang aman, efisien, dan dapat disesuaikan dengan kebutuhan, CV. Kanar Angkasa Electrical (kae.co.id) siap membantu mulai dari konsultasi hingga instalasi lengkap.
