Panel Dewatering: Kontrol Pompa untuk Industri

Dalam proyek pertambangan dan konstruksi, pengelolaan air merupakan bagian penting untuk menjaga area kerja tetap aman dan operasional. Air hujan, groundwater, air rembesan, maupun akumulasi air pada sump dapat menghambat pekerjaan apabila tidak ditangani dengan sistem dewatering yang tepat.

Salah satu komponen penting dalam sistem tersebut adalah Panel Dewatering. Panel ini berfungsi sebagai pusat kontrol dan proteksi pompa dewatering sehingga pengoperasian pompa dapat dilakukan secara manual maupun otomatis sesuai kebutuhan proyek.

Untuk aplikasi industri, desain panel tidak cukup hanya mempertimbangkan fungsi ON/OFF. Kapasitas motor, jumlah pompa, metode starting, sensor level, sistem proteksi, kondisi lingkungan, hingga kebutuhan monitoring perlu diperhitungkan sejak tahap engineering.

Galeri Proyek Kami

Lihat galeri proyek lainnya

Apa Itu Panel Dewatering ?

Panel Dewatering adalah panel kontrol listrik yang dirancang untuk mengoperasikan, melindungi, dan mengendalikan pompa yang digunakan dalam sistem dewatering.

Panel dapat digunakan untuk satu maupun beberapa pompa, tergantung kebutuhan sistem. Pada konfigurasi sederhana, panel dapat mengontrol start dan stop motor. Sementara pada sistem yang lebih kompleks, panel dapat dilengkapi PLC, HMI, level sensor, alarm, sistem duty-standby, alternasi pompa, hingga integrasi monitoring.

Dengan konfigurasi yang tepat, operator dapat mengendalikan pompa secara lebih terstruktur sekaligus mendapatkan perlindungan terhadap kondisi listrik maupun operasional yang tidak normal.

Fungsi Panel Dewatering pada Sistem Pompa

Beberapa fungsi utama Panel Dewatering meliputi:

• Mengontrol start dan stop pompa.
• Memberikan proteksi terhadap motor.
• Menyediakan mode manual dan automatic.
• Mengatur operasi beberapa pompa.
• Membaca input dari float switch atau level sensor.
• Memberikan alarm ketika terjadi gangguan.
• Mengatur pergantian duty dan standby pump.
• Mendukung monitoring apabila menggunakan PLC atau HMI.

Karena setiap lokasi memiliki karakteristik berbeda, konfigurasi panel sebaiknya disesuaikan dengan pompa dan kondisi lapangan.

Aplikasi Panel Dewatering di Industri

Panel Dewatering untuk Tambang

Pada pertambangan, sistem dewatering dapat digunakan untuk menangani air yang masuk ke pit, sump, area kerja bawah tanah, maupun lokasi operasional lainnya.

Kondisi pertambangan juga dapat menuntut sistem pompa bekerja dalam lingkungan yang berat dan membutuhkan tingkat availability yang baik. Karena itu, desain panel perlu mempertimbangkan kapasitas pompa, jumlah unit, sistem proteksi, kondisi lingkungan, serta kebutuhan pengoperasian dan maintenance.

Untuk sistem dengan beberapa pompa, konfigurasi duty dan standby dapat dipertimbangkan sehingga terdapat unit cadangan ketika pompa utama membutuhkan maintenance atau mengalami gangguan.

Panel Dewatering untuk Konstruksi

Dalam proyek konstruksi, dewatering umum dibutuhkan pada area excavation, basement, pondasi, tunnel, dan pekerjaan infrastruktur yang berpotensi mengalami akumulasi air.

Panel kontrol membantu operator mengendalikan pompa berdasarkan kondisi aktual di lapangan. Sistem otomatis menggunakan float switch atau level sensor juga dapat digunakan agar pompa bekerja ketika ketinggian air mencapai level tertentu.

Pendekatan tersebut membantu mengurangi ketergantungan terhadap pengoperasian manual, terutama pada proyek yang membutuhkan pemantauan air secara berkelanjutan.

Komponen Utama Panel Dewatering

Konfigurasi Panel Dewatering dapat berbeda sesuai spesifikasi proyek. Namun, beberapa komponen yang umum dipertimbangkan antara lain:

MCCB atau Circuit Breaker

MCCB digunakan sebagai perangkat proteksi dan pemutus rangkaian utama. Rating-nya harus disesuaikan dengan karakteristik beban dan sistem kelistrikan.

Contactor dan Overload Relay

Contactor berfungsi sebagai perangkat switching motor, sedangkan overload relay memberikan perlindungan terhadap kondisi beban lebih pada motor.

Motor Protection

Sistem proteksi dapat dikembangkan untuk menangani berbagai kondisi seperti overload, short circuit, phase failure, phase sequence, serta kondisi tegangan tertentu sesuai kebutuhan desain.

PLC, Sensor, dan HMI

Untuk sistem otomatis, panel dapat menggunakan PLC sebagai pusat pengendalian. Input dapat berasal dari float switch, level sensor, pressure switch, atau transmitter.

HMI dapat ditambahkan untuk menampilkan status pompa, alarm, parameter operasi, dan informasi lain yang diperlukan operator.

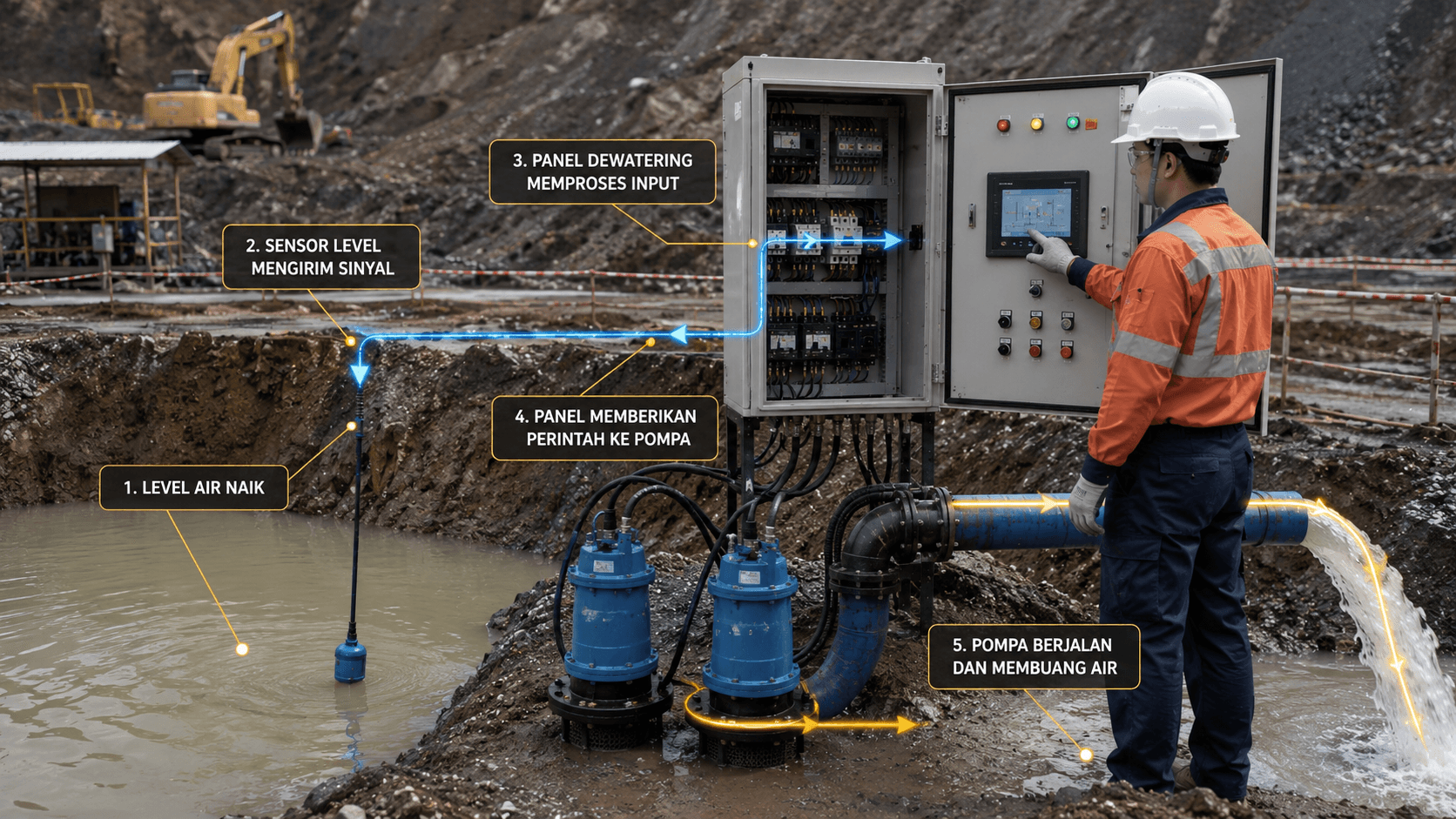

Bagaimana Cara Kerja Panel Dewatering ?

Cara kerja panel bergantung pada desain sistem. Pada mode manual, operator dapat menjalankan atau menghentikan pompa melalui selector switch atau tombol kontrol.

Pada mode automatic, controller menerima sinyal dari sensor. Misalnya, ketika level air mencapai batas tertentu, sistem memberikan perintah untuk menjalankan pompa. Setelah level turun hingga batas yang ditentukan, pompa dapat dihentikan.

Untuk sistem multi-pompa, panel dapat menggunakan logika duty-standby atau pump alternation. Sistem alternasi memungkinkan pompa bekerja secara bergantian sehingga jam operasi dapat lebih merata.

Faktor Penting Saat Memilih Panel Dewatering

Pemilihan panel sebaiknya dimulai dari data teknis pompa, bukan hanya berdasarkan ukuran box panel.

Kapasitas Motor Pompa

Data seperti kW, HP, tegangan, arus nominal, jumlah motor, dan karakteristik starting perlu diketahui untuk menentukan komponen kontrol dan proteksi.

Metode Starting

Motor dapat menggunakan metode starting seperti:

• Direct On Line (DOL)
• Star Delta
• Soft Starter
• Variable Frequency Drive (VFD)

Pemilihannya harus mempertimbangkan kapasitas motor, karakteristik pompa, kebutuhan kontrol, serta kondisi sistem kelistrikan.

Kondisi Lingkungan

Untuk tambang dan konstruksi, panel mungkin ditempatkan pada area dengan debu, kelembapan, air, temperatur tinggi, getaran, atau kondisi outdoor.

Karena itu, enclosure, tingkat perlindungan, material, ventilasi, serta metode pemasangan harus disesuaikan dengan kondisi lokasi.

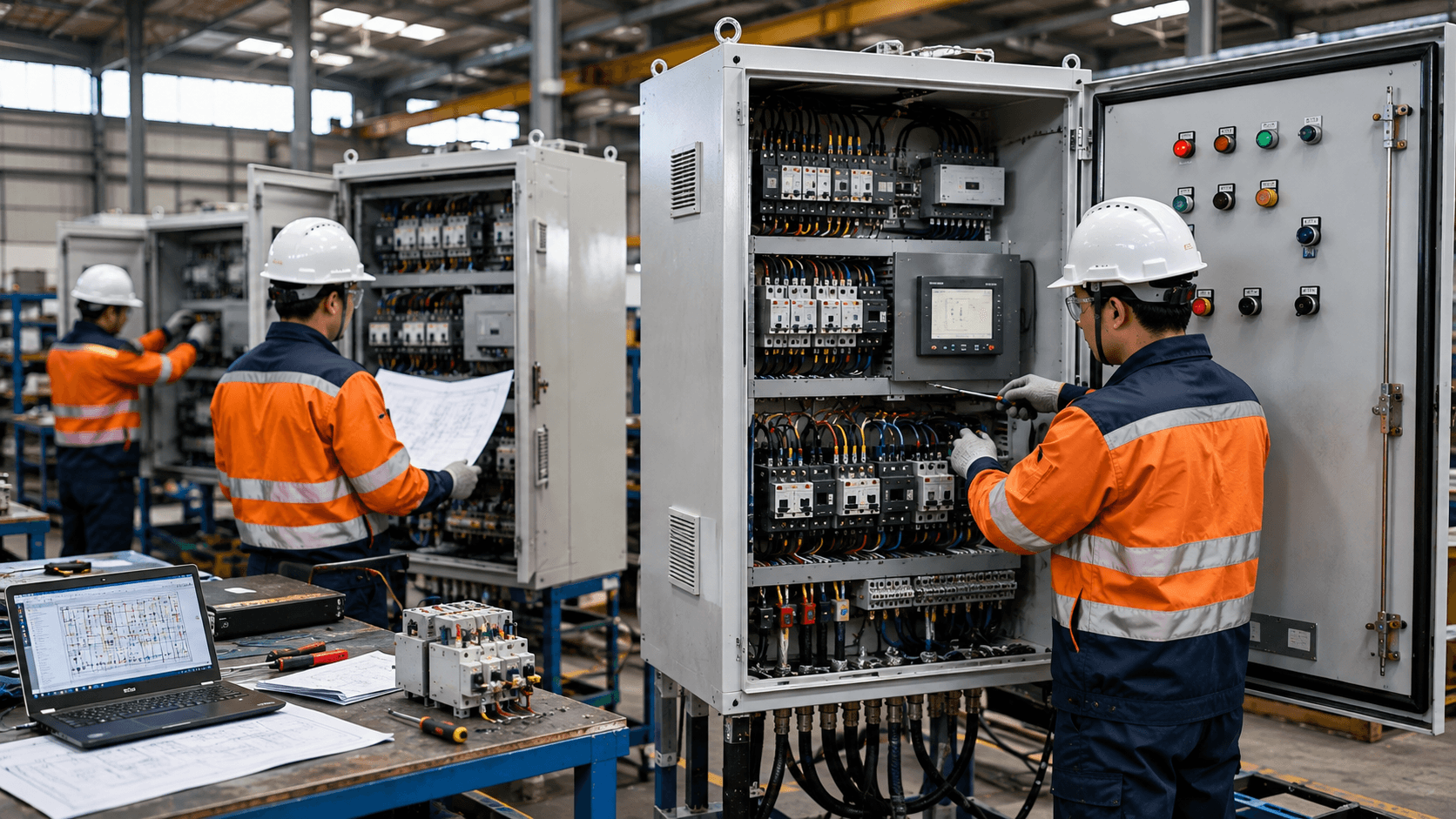

Panel Dewatering Custom untuk Tambang dan Konstruksi

Tidak semua proyek membutuhkan konfigurasi panel yang sama. Panel Dewatering custom memungkinkan sistem kontrol disesuaikan dengan kebutuhan pompa dan kondisi proyek.

Beberapa kebutuhan yang dapat diintegrasikan antara lain:

• Single atau multiple pump control.
• Manual dan automatic operation.
• Duty dan standby pump.
• Pump alternation.
• Float switch atau level sensor.
• PLC dan HMI.
• Alarm system.
• VFD atau soft starter.
• Monitoring parameter listrik.
• Integrasi dengan sumber listrik tertentu.

Bagi kontraktor, engineer, maupun procurement, pendekatan custom juga memudahkan spesifikasi panel diselaraskan dengan desain sistem dewatering secara keseluruhan.

Data yang Dibutuhkan untuk Pembuatan Panel

Sebelum membuat panel, beberapa data yang sebaiknya disiapkan adalah:

1. Data nameplate motor.
2. Kapasitas pompa.
3. Jumlah pompa.
4. Tegangan dan frekuensi supply.
5. Metode starting.
6. Single Line Diagram apabila tersedia.
7. Jenis sensor yang digunakan.
8. Logika operasi pompa.
9. Kondisi lokasi pemasangan.
10. Kebutuhan PLC, HMI, alarm, atau monitoring.

Semakin lengkap data tersebut, semakin mudah proses engineering menentukan konfigurasi panel yang sesuai.

Mengapa Menggunakan Panel Dewatering yang Dirancang Sesuai Proyek ?

Panel yang dirancang berdasarkan kebutuhan sistem dapat memberikan kontrol operasi yang lebih sesuai, proteksi motor yang lebih terarah, serta kemudahan maintenance.

Untuk proyek dengan beberapa pompa, sistem otomatis dan alternasi juga dapat membantu operator mengelola operasi pompa secara lebih konsisten.

Namun, performa keseluruhan tetap dipengaruhi oleh pemilihan pompa, instalasi, sistem perpipaan, sensor, sumber listrik, kondisi lapangan, dan maintenance. Karena itu, panel harus dipandang sebagai bagian dari sistem dewatering, bukan sebagai komponen yang berdiri sendiri.

Kapan Harus Menggunakan Panel Dewatering Custom ?

Panel custom layak dipertimbangkan apabila proyek memiliki kebutuhan seperti:

• Mengoperasikan beberapa pompa.
• Membutuhkan automatic level control.
• Memerlukan duty dan standby pump.
• Membutuhkan sistem alternasi.
• Menggunakan PLC atau HMI.
• Memerlukan VFD atau soft starter.
• Beroperasi pada lingkungan outdoor atau berat.
• Membutuhkan integrasi dengan sistem kontrol lainnya.

Untuk kebutuhan panel motor dan kontrol yang lebih luas, Anda juga dapat melihat solusi panel kontrol motor dan Panel MCC dari CV. Kanar Angkasa Electrical.

FAQ

Kesimpulan

Panel Dewatering merupakan bagian penting dari sistem kontrol pompa untuk aplikasi tambang, konstruksi, dan industri. Selain mengatur start dan stop pompa, panel dapat dilengkapi proteksi motor, sensor level, automatic control, duty-standby, alternasi, PLC, HMI, hingga monitoring.

Karena kebutuhan setiap proyek berbeda, desain panel sebaiknya dibuat berdasarkan kapasitas pompa, jumlah unit, metode starting, kondisi lingkungan, serta sistem operasi yang dibutuhkan.

CV. Kanar Angkasa Electrical dapat membantu kebutuhan panel kontrol pompa custom untuk aplikasi industri, konstruksi, dan pertambangan. Untuk kebutuhan lain yang berkaitan dengan sistem kontrol dan distribusi listrik, Anda juga dapat melihat solusi panel listrik custom dari KAE.

Konsultasikan data pompa dan kebutuhan sistem dewatering Anda untuk menentukan konfigurasi panel yang tepat.
