Ladder Diagram: Fungsi, Simbol, dan Contohnya

Ladder diagram merupakan bahasa pemrograman grafis yang banyak digunakan pada Programmable Logic Controller (PLC) untuk mengendalikan mesin dan proses industri. Diagram ini merepresentasikan logika kontrol menggunakan simbol kontak, coil, timer, counter, dan instruksi lainnya yang disusun dalam bentuk menyerupai tangga.

Dalam sistem otomasi industri, ladder diagram membantu engineer merancang urutan operasi mesin, mengatur hubungan input dan output, serta melakukan troubleshooting ketika proses tidak berjalan sesuai rencana. Penerapannya dapat ditemukan pada kontrol motor, conveyor, pompa, mesin produksi, hingga sistem kontrol pada panel listrik.

Memahami ladder diagram tidak hanya penting bagi programmer PLC. Teknisi panel dan tim maintenance juga perlu memahami logika dasarnya agar dapat menelusuri penyebab gangguan dan memastikan sistem bekerja sesuai desain.

---

---

---

Apa Itu Ladder Diagram ?

Ladder diagram adalah representasi grafis logika kontrol yang digunakan untuk memprogram PLC. Bentuknya terdiri atas dua garis vertikal yang disebut rail dan sejumlah garis horizontal yang disebut rung. Setiap rung berisi kondisi logika dan instruksi yang menentukan apakah suatu output atau fungsi akan dijalankan.

Bahasa ini berkembang dari logika relay konvensional sehingga banyak simbolnya menyerupai kontak dan coil pada rangkaian kontrol elektromekanis.

Perbedaan Ladder Diagram dan Wiring Diagram

Ladder diagram menggambarkan logika program, sedangkan wiring diagram menunjukkan hubungan kabel dan terminal fisik antarperangkat.

Sebagai contoh, ladder diagram dapat menjelaskan bahwa motor hanya boleh berjalan ketika tombol Start aktif dan kondisi proteksi terpenuhi. Wiring diagram menunjukkan bagaimana tombol, input PLC, output PLC, kontaktor, dan perangkat terkait dihubungkan secara fisik.

Keduanya saling melengkapi dalam proses desain, instalasi, pengujian, dan pemeliharaan panel kontrol.

Hubungan Ladder Diagram dengan Relay Logic

Pada rangkaian relay konvensional, kontak dan coil bekerja melalui hubungan listrik fisik. Dalam ladder diagram PLC, simbol kontak dan coil umumnya merepresentasikan kondisi logika serta status variabel program.

Karena itu, simbol kontak pada program tidak selalu berarti terdapat kontak mekanis yang terhubung langsung ke terminal tersebut. Maknanya bergantung pada alamat dan konfigurasi variabel PLC yang digunakan.

---

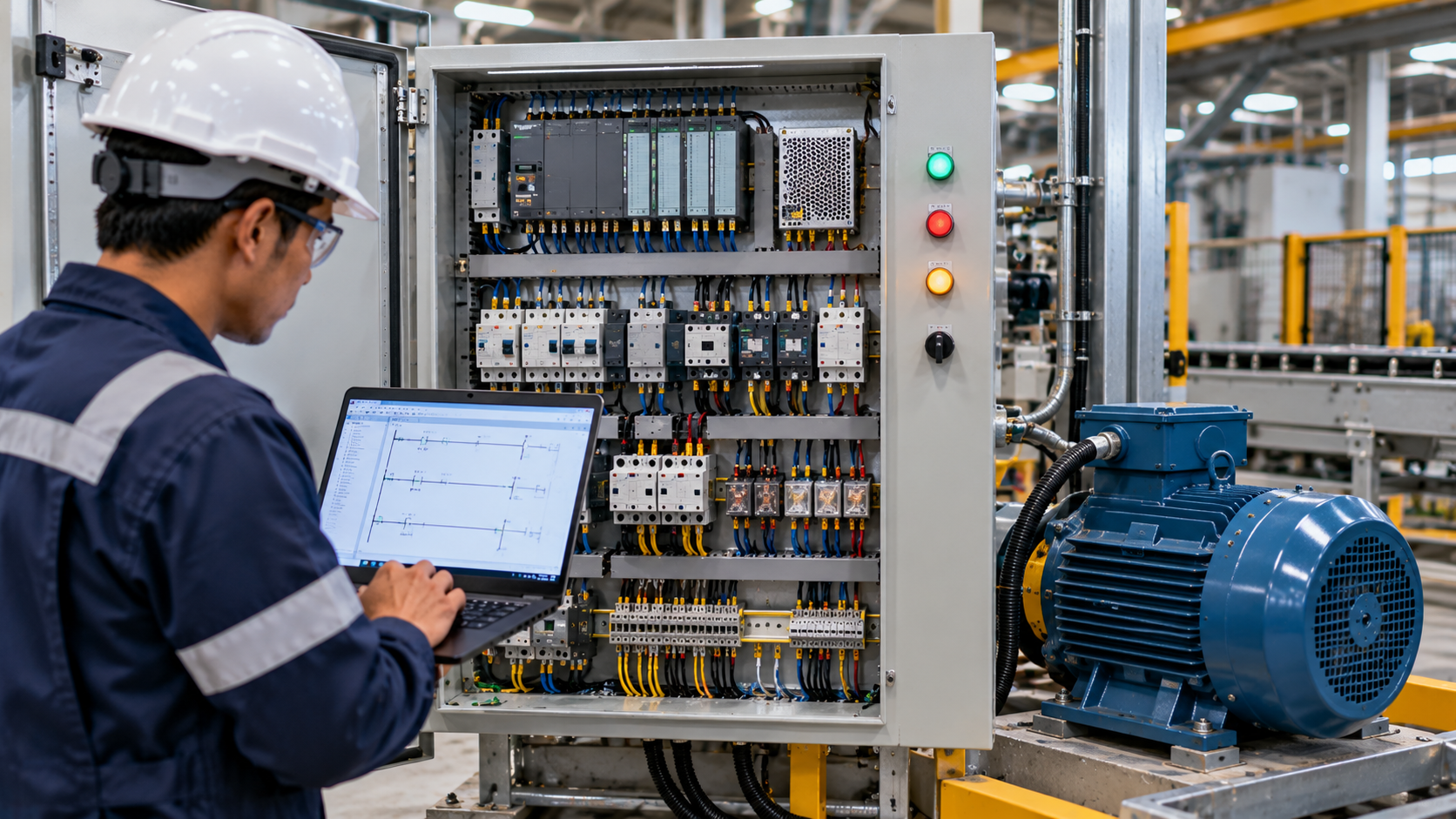

Fungsi Ladder Diagram dalam Otomasi Industri

Ladder diagram membantu menerjemahkan kebutuhan operasional menjadi logika yang dapat dijalankan PLC.

Mengendalikan Motor dan Kontaktor

Program ladder dapat mengatur perintah Start dan Stop, kondisi interlock, serta izin operasi motor. PLC kemudian mengendalikan output yang terhubung ke rangkaian kontrol sesuai desain sistem.

Untuk aplikasi motor, rangkaian daya, proteksi arus lebih, dan perangkat pemutus tetap harus dirancang sesuai kebutuhan. Program PLC bukan pengganti perangkat proteksi listrik yang diperlukan.

Mengatur Urutan Kerja Mesin

Ladder diagram dapat mengatur tahapan proses, seperti conveyor yang mulai berjalan setelah sensor mendeteksi benda, pompa yang aktif ketika kondisi tertentu terpenuhi, atau mesin yang berpindah ke tahap berikutnya setelah timer selesai.

Logika sebaiknya mempertimbangkan kondisi normal, kondisi gagal, dan respons sistem ketika input tidak tersedia.

Mendukung Troubleshooting Sistem Kontrol

Ketika mesin tidak berjalan, teknisi dapat memeriksa status input, kondisi logika pada rung, status output, alarm, serta indikasi dari perangkat lapangan.

Fitur monitoring program pada software PLC dapat membantu menunjukkan kondisi logika saat PLC beroperasi. Namun, diagnosis tetap perlu mempertimbangkan wiring, catu daya, sensor, aktuator, komunikasi, dan kondisi perangkat keras.

---

Simbol Ladder Diagram dan Artinya

Simbol yang tersedia dapat berbeda sesuai platform PLC dan standar instruksi yang digunakan.

Normally Open (NO) dan Normally Closed (NC)

Instruksi kontak NO pada ladder diagram umumnya bernilai benar ketika variabel yang diperiksa bernilai ON atau TRUE. Sebaliknya, instruksi kontak NC bernilai benar ketika variabel tersebut OFF atau FALSE.

Penting untuk membedakan instruksi kontak dalam program dari kontak fisik pada perangkat. Kontak NC dalam ladder tidak otomatis berarti tombol atau sensor yang digunakan secara fisik adalah tipe NC.

Coil, Output, dan Internal Relay

Coil merupakan instruksi untuk menetapkan atau mengendalikan status variabel output maupun bit internal, sesuai jenis instruksi dan aturan platform PLC.

Output dapat digunakan untuk mengendalikan lampu indikator, relay perantara, atau rangkaian kontrol kontaktor melalui perangkat antarmuka yang sesuai. Bit internal membantu menyimpan kondisi logika yang digunakan dalam program.

Timer, Counter, dan Instruksi Logika

Timer digunakan untuk mengatur penundaan atau durasi berdasarkan instruksi yang tersedia. Counter digunakan untuk menghitung kejadian atau pulsa tertentu.

Instruksi tambahan seperti perbandingan, set-reset, dan operasi aritmetika dapat digunakan untuk membangun logika yang lebih kompleks. Pemilihan instruksi harus mengikuti kemampuan dan dokumentasi PLC yang digunakan.

---

Cara Membaca Ladder Diagram

Memahami Rail, Rung, dan Aliran Logika

Rail adalah garis vertikal pada sisi diagram, sedangkan rung merupakan jalur logika horizontal. Dalam banyak lingkungan pemrograman, rung dievaluasi berdasarkan kondisi instruksi dan aturan eksekusi PLC.

Tidak semua diagram harus dibaca sebagai arus listrik fisik yang mengalir seperti pada rangkaian relay. Ladder diagram adalah representasi logika program, sehingga makna setiap instruksi perlu dipahami berdasarkan platform PLC.

Membaca Kondisi Input dan Output

Setiap input dan output umumnya memiliki alamat atau nama variabel. Contohnya, tombol Start dapat dipetakan ke input digital, sedangkan perintah motor dapat dipetakan ke output yang mengendalikan rangkaian kontrol.

Saat membaca program, periksa kondisi yang harus terpenuhi sebelum output aktif. Perhatikan juga interlock, timer, alarm, dan kondisi yang dapat membatalkan perintah operasi.

Memahami Scan Cycle pada PLC

PLC umumnya menjalankan siklus pemindaian yang melibatkan pembacaan input, eksekusi program, dan pembaruan output, meskipun detailnya bergantung pada arsitektur perangkat.

Pemahaman scan cycle membantu menjelaskan mengapa perubahan input dan status output perlu dianalisis berdasarkan urutan eksekusi program, bukan hanya dari satu simbol secara terpisah.

---

Contoh Ladder Diagram untuk Kontrol Motor

Salah satu contoh dasar adalah rangkaian Start-Stop dengan fungsi self-holding. Logika ini memungkinkan perintah motor tetap aktif setelah tombol Start dilepas, sampai kondisi Stop atau interlock menghentikannya.

Secara konseptual, rung dapat memuat kondisi Stop yang mengizinkan operasi, kontak Start yang diparalelkan dengan kontak status perintah jalan, serta coil perintah motor. Ketika Start diaktifkan dan seluruh kondisi izin terpenuhi, perintah jalan menjadi aktif. Kontak status perintah jalan kemudian mempertahankan kondisi tersebut setelah tombol Start dilepas.

Ketika Stop diaktifkan atau kondisi interlock menjadi tidak terpenuhi, perintah jalan harus dinonaktifkan sesuai rancangan program.

Implementasi nyata harus menyesuaikan jenis input, polaritas sinyal, konfigurasi PLC, dan filosofi kontrol. Fungsi keselamatan seperti emergency stop tidak boleh hanya bergantung pada ladder standar apabila aplikasi membutuhkan rangkaian atau sistem keselamatan khusus.

---

Cara Membuat Ladder Diagram untuk PLC

Pembuatan ladder diagram sebaiknya dimulai dari kebutuhan proses, bukan langsung dari penempatan simbol.

1. Tentukan kebutuhan kontrol: identifikasi urutan operasi, kondisi Start-Stop, interlock, alarm, dan respons ketika terjadi gangguan.
2. Petakan input dan output: buat daftar sensor, tombol, limit switch, lampu indikator, relay, dan aktuator yang digunakan.
3. Susun logika: pecah proses menjadi rung yang jelas dan beri nama variabel secara konsisten.
4. Simulasikan dan uji: periksa kondisi normal, kondisi gagal, serta kombinasi input yang dapat memengaruhi output.
5. Dokumentasikan program: simpan versi program, daftar I/O, diagram wiring, dan catatan perubahan.

Pengujian harus dilakukan secara terkendali sebelum mesin digunakan dalam operasi produksi.

---

Penerapan Ladder Diagram pada Panel PLC Industri

Ladder diagram merupakan bagian dari sistem kontrol yang terhubung dengan perangkat keras seperti PLC, power supply, terminal block, relay perantara, sensor, aktuator, dan perangkat proteksi.

Pada panel PLC industri, desain program harus konsisten dengan wiring dan daftar I/O. Perubahan alamat, jenis sensor, atau konfigurasi output perlu diperbarui pada dokumentasi agar proses commissioning dan troubleshooting lebih mudah.

Untuk sistem yang membutuhkan pemantauan terpusat, PLC juga dapat diintegrasikan dengan SCADA sesuai kebutuhan komunikasi dan arsitektur sistem. Integrasi tersebut memungkinkan operator memantau status proses, alarm, dan parameter yang tersedia.

---

Mengapa Mempertimbangkan Solusi Panel Otomasi dari KAE ?

CV. Kanar Angkasa Electrical (KAE) bergerak di bidang pembuatan panel listrik. Dalam perencanaan panel kontrol berbasis PLC, kebutuhan proses, pemetaan input-output, wiring, proteksi, dan dokumentasi perlu diselaraskan sejak tahap desain.

Perusahaan yang merencanakan otomasi mesin sebaiknya menyiapkan informasi mengenai fungsi mesin, jumlah sensor dan aktuator, urutan kerja, kebutuhan interlock, serta kebutuhan monitoring. Informasi tersebut membantu memperjelas spesifikasi panel dan ruang lingkup pekerjaan.

Untuk mengenal KAE lebih lanjut, kunjungi website resmi KAE dan sampaikan kebutuhan panel kontrol atau otomasi industri Anda untuk dibahas sesuai cakupan layanan yang tersedia.

---

FAQ

---

Kesimpulan

Ladder diagram merupakan salah satu bahasa pemrograman grafis yang penting dalam otomasi industri. Dengan memahami simbol, rung, input-output, timer, counter, dan interlock, engineer dapat merancang serta menganalisis logika kontrol mesin secara lebih terstruktur.

Keberhasilan penerapannya tidak hanya bergantung pada program, tetapi juga pada desain panel, wiring, proteksi, pengujian, dan dokumentasi. Untuk kebutuhan panel PLC dan kontrol industri, kunjungi CV. Kanar Angkasa Electrical untuk memperoleh informasi perusahaan dan mendiskusikan kebutuhan aplikasi Anda.
