Aktuator merupakan komponen penting dalam sistem otomasi industri yang berfungsi mengubah energi menjadi gerakan mekanis. Gerakan tersebut dapat berupa gerakan linear maupun rotary untuk menggerakkan mesin, membuka atau menutup valve, mengatur mekanisme produksi, hingga mengendalikan berbagai proses secara otomatis.
Dalam sistem industri, aktuator biasanya bekerja bersama PLC, sensor, relay, I/O module, solenoid valve, dan panel kontrol. Karena itu, pemilihan aktuator tidak cukup hanya berdasarkan jenis atau harga. Spesifikasi seperti beban, gaya, torque, stroke, kecepatan, sumber energi, serta kondisi lingkungan perlu disesuaikan dengan kebutuhan aplikasi.
Kami adalah Panel Maker Surabaya Terpercaya — Segera hubungi kami untuk info lebih lanjut!
Daftar Isi
Apa Itu Aktuator ?
Aktuator adalah perangkat yang menerima energi atau sinyal kontrol kemudian mengubahnya menjadi gerakan mekanis. Berdasarkan sumber energinya, aktuator dapat menggunakan energi listrik, udara bertekanan, atau fluida hidrolik.
Secara sederhana, sensor memberikan informasi, PLC memproses perintah, sedangkan aktuator menjalankan tindakan fisik.
Contohnya pada mesin produksi, sensor dapat mendeteksi posisi benda. PLC kemudian memproses informasi tersebut dan memberikan perintah kepada aktuator untuk menggerakkan mekanisme tertentu.
Karena perannya sebagai penghubung antara sistem kontrol dan mesin, aktuator menjadi salah satu komponen penting dalam industrial automation.

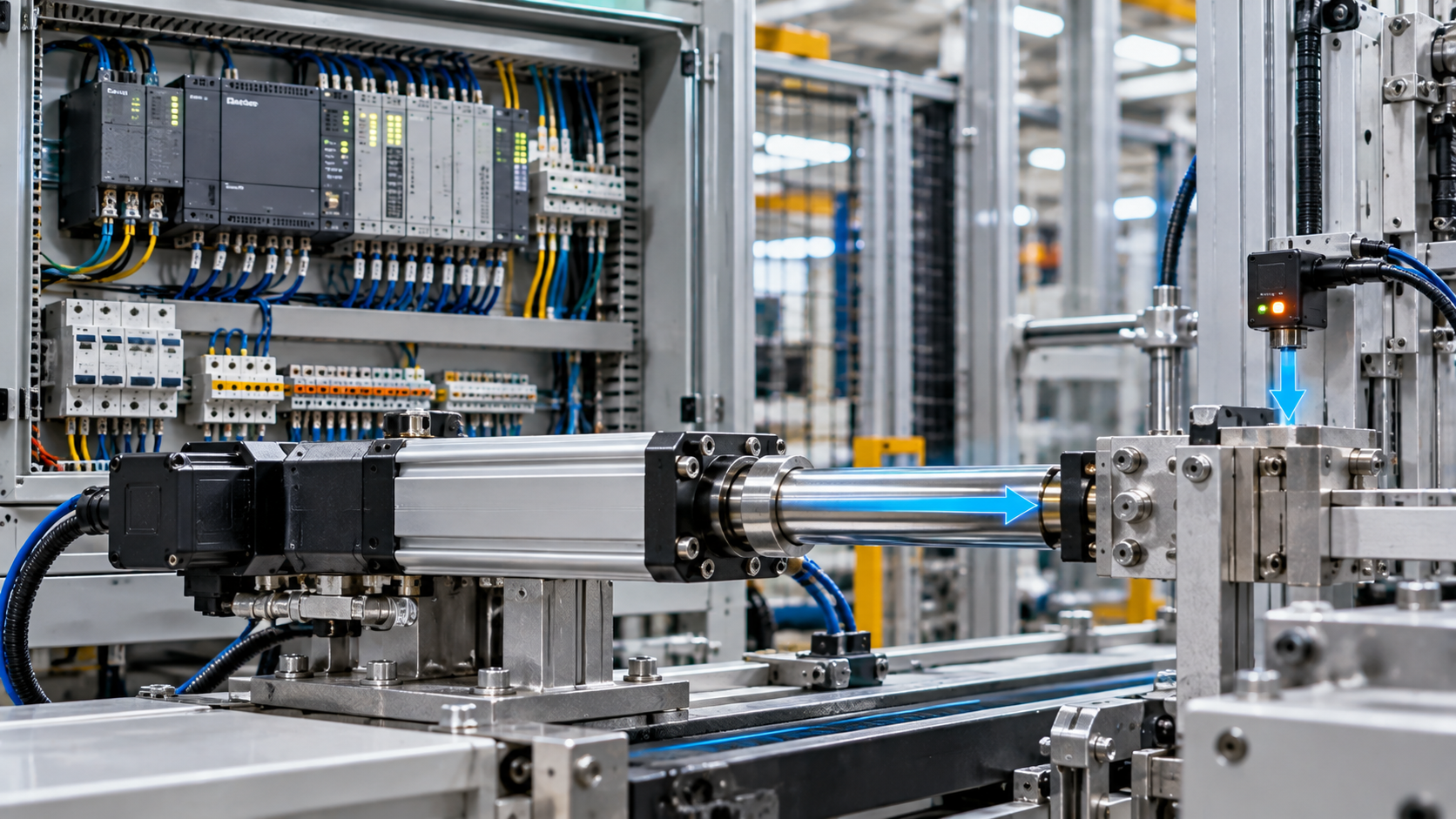

Bagaimana Cara Kerja Aktuator ?
Input dari Sistem Kontrol
Aktuator menerima perintah dari sistem kontrol. Pada sistem berbasis PLC, perintah dapat berasal dari program PLC berdasarkan input sensor, tombol, timer, atau kondisi proses tertentu.
Output dari PLC kemudian diteruskan melalui rangkaian kontrol menuju aktuator.
Konversi Energi Menjadi Gerakan
Setelah menerima energi atau perintah, aktuator menghasilkan gerakan sesuai prinsip kerjanya.
Aktuator elektrik menggunakan energi listrik untuk menggerakkan motor atau mekanisme elektromekanis. Aktuator pneumatik menggunakan udara bertekanan, sedangkan aktuator hidrolik menggunakan fluida bertekanan.
Gerakan yang dihasilkan dapat berupa linear atau rotary, tergantung jenis aktuator.
Hubungan Aktuator dengan PLC dan Sensor
Dalam sistem otomasi, aktuator biasanya merupakan bagian dari satu rangkaian kontrol.
Alur sederhananya:
Sensor → PLC → Output/I/O → Aktuator → Gerakan Mesin
Konfigurasi aktual dapat melibatkan relay, contactor, solenoid valve, variable frequency drive (VFD), atau interface module sesuai desain sistem.
Fungsi Aktuator dalam Sistem Industri
Fungsi aktuator sangat beragam karena dapat digunakan untuk menghasilkan gerakan yang dibutuhkan mesin dan proses produksi.
Menghasilkan Gerakan Mekanis
Aktuator dapat menggerakkan komponen mesin berdasarkan perintah sistem kontrol. Gerakan tersebut dapat digunakan untuk positioning, clamping, lifting, pushing, pulling, maupun mekanisme otomatis lainnya.
Mengontrol Valve dan Aliran Fluida
Aktuator dapat digunakan untuk mengoperasikan valve sehingga aliran air, udara, gas, atau fluida proses dapat dikontrol.
Pada aplikasi tertentu, actuator valve dikombinasikan dengan sistem kontrol untuk mengatur posisi valve berdasarkan kebutuhan proses.
Menggerakkan Mesin Otomatis
Pada lini produksi, aktuator dapat digunakan untuk menjalankan mekanisme tertentu secara otomatis. Contohnya pada sistem conveyor, mesin packaging, material handling, dan berbagai mesin manufaktur.
Mendukung Proses Produksi
Dengan aktuator, gerakan mesin dapat dikendalikan berdasarkan urutan proses yang telah diprogram. Hal ini membantu meningkatkan konsistensi proses dan mengurangi ketergantungan pada pengoperasian manual.
Jenis-Jenis Aktuator
Pemilihan aktuator harus disesuaikan dengan karakteristik aplikasi. Beberapa jenis yang umum digunakan dalam industri adalah:
Aktuator Pneumatik
Aktuator pneumatik menggunakan udara bertekanan sebagai sumber energi. Jenis ini banyak digunakan pada mesin produksi yang membutuhkan gerakan cepat dan mekanisme yang relatif sederhana.
Aplikasi dapat mencakup cylinder, clamping, pushing, picking, dan berbagai mekanisme otomatis.
Aktuator Hidrolik
Aktuator hidrolik menggunakan fluida bertekanan untuk menghasilkan gaya. Teknologi ini sesuai untuk aplikasi yang membutuhkan gaya besar, termasuk pada peralatan dan mesin heavy-duty.
Aktuator Elektrik
Aktuator elektrik menggunakan energi listrik dan dapat memberikan kontrol gerakan yang presisi. Jenis ini banyak digunakan dalam automation system yang membutuhkan pengaturan posisi, kecepatan, atau gerakan yang lebih terkontrol.
Linear Actuator dan Rotary Actuator
Linear actuator menghasilkan gerakan lurus, sedangkan rotary actuator menghasilkan gerakan berputar.
Pemilihannya bergantung pada kebutuhan mekanisme. Jika mesin membutuhkan gerakan maju-mundur, linear actuator dapat menjadi pilihan. Sementara untuk gerakan rotasi, rotary actuator lebih sesuai.
Aktuator Pneumatik, Hidrolik, dan Elektrik: Apa Bedanya ?
| Jenis | Sumber Energi | Karakteristik Umum | Contoh Penggunaan |
|---|---|---|---|
| Pneumatik | Udara bertekanan | Cepat dan relatif sederhana | Mesin produksi |
| Hidrolik | Fluida bertekanan | Gaya besar | Mesin heavy-duty |
| Elektrik | Energi listrik | Kontrol dan positioning presisi | Automation system |
Tidak ada satu jenis aktuator yang selalu paling baik untuk semua aplikasi. Engineer perlu mempertimbangkan kebutuhan gaya, kecepatan, presisi, lingkungan, duty cycle, serta infrastruktur yang sudah tersedia.
Aplikasi Aktuator pada Industri
Aktuator digunakan dalam berbagai sistem industri, antara lain:
- Mesin produksi dan manufacturing
- Sistem pneumatic dan hydraulic
- Conveyor
- Mesin packaging
- Sistem valve dan pengendalian fluida
- Material handling
- HVAC dan utilitas gedung
- Sistem otomasi industri
- Peralatan proses
- Mesin dengan kontrol PLC
Pada instalasi yang kompleks, aktuator dapat menjadi bagian dari control system yang terintegrasi dengan panel kontrol dan sistem monitoring.
Aktuator dalam Sistem PLC dan Panel Kontrol
Aktuator tidak dapat dipisahkan dari sistem kontrol ketika digunakan pada aplikasi otomasi.
PLC berfungsi sebagai pengendali berdasarkan logika program. Sensor memberikan input, PLC memproses kondisi tersebut, kemudian output PLC memberikan perintah kepada perangkat yang menjalankan aksi.
Untuk aktuator pneumatik, misalnya, PLC dapat mengendalikan solenoid valve yang kemudian mengatur suplai udara menuju pneumatic cylinder.
Sementara pada aktuator elektrik, PLC dapat berkomunikasi dengan perangkat penggerak atau control module sesuai arsitektur sistem.
Panel kontrol harus mempertimbangkan kebutuhan:
- PLC dan I/O module
- Power supply
- Relay/interface
- Circuit protection
- Terminal block
- Control wiring
- Grounding
- Identifikasi kabel
- Sistem komunikasi jika diperlukan
Karena itu, integrasi aktuator sebaiknya dipertimbangkan sejak tahap engineering panel, bukan setelah panel selesai dibuat.
Cara Memilih Aktuator yang Tepat untuk Proyek
Tentukan Jenis Gerakan
Tentukan terlebih dahulu apakah aplikasi membutuhkan gerakan linear atau rotary. Ini akan membantu mempersempit pilihan jenis aktuator.
Sesuaikan Sumber Energi
Periksa apakah proyek memiliki infrastruktur pneumatic, hydraulic, atau membutuhkan solusi elektrik.
Perhatikan Gaya dan Beban
Aktuator harus mampu menghasilkan gaya atau torque yang sesuai dengan beban kerja. Perhitungan sebaiknya mempertimbangkan kondisi aktual dan faktor keselamatan yang relevan.
Periksa Kecepatan dan Stroke
Untuk linear actuator, stroke dan speed menjadi parameter penting. Sementara pada rotary actuator, torque dan sudut gerakan perlu diperhatikan.
Pertimbangkan Kondisi Lingkungan
Debu, air, temperatur, bahan kimia, kelembapan, dan kondisi area kerja dapat memengaruhi pemilihan enclosure maupun tingkat perlindungan perangkat.
Pastikan Kompatibilitas dengan Sistem Kontrol
Aktuator harus kompatibel dengan PLC, I/O, power supply, relay, solenoid valve, atau perangkat kontrol lain yang digunakan dalam sistem.
Faktor Penting Sebelum Membeli Aktuator
Sebelum melakukan pengadaan, buat spesifikasi teknis yang jelas. Beberapa parameter yang perlu diperiksa meliputi:
force atau torque, stroke, speed, voltage, pressure, duty cycle, IP rating, temperatur kerja, metode kontrol, mounting configuration, dan kompatibilitas sistem.
Untuk proyek industri, procurement juga sebaiknya mempertimbangkan ketersediaan spare part, dokumentasi teknis, lead time, kemudahan maintenance, dan kompatibilitas dengan sistem existing.
Pendekatan berbasis spesifikasi membantu mengurangi risiko salah pilih serta mencegah perubahan desain setelah proses instalasi.
Mengapa Aktuator Harus Terintegrasi dengan Sistem Panel Kontrol ?
Aktuator merupakan bagian dari sistem yang saling terhubung. Performa perangkat tidak hanya bergantung pada aktuator itu sendiri, tetapi juga pada PLC, sensor, wiring, power supply, proteksi, dan perangkat kontrol lainnya.
Perancangan panel kontrol yang tepat dapat membantu memastikan setiap perangkat bekerja sesuai fungsi dan memudahkan proses troubleshooting maupun maintenance.
Untuk kebutuhan panel PLC, panel kontrol, panel listrik industri, dan sistem otomasi, CV. Kanar Angkasa Electrical (KAE) dapat membantu merancang sistem sesuai kebutuhan teknis proyek.
FAQ
Apa yang dimaksud dengan aktuator ?
Aktuator adalah perangkat yang mengubah energi menjadi gerakan mekanis untuk menjalankan fungsi tertentu pada mesin atau sistem otomatis.
Apa fungsi aktuator dalam sistem otomasi ?
Aktuator menjalankan tindakan fisik berdasarkan perintah sistem kontrol, seperti menggerakkan mekanisme, membuka valve, mengatur posisi, atau menggerakkan mesin.
Apa perbedaan aktuator pneumatik, hidrolik, dan elektrik ?
Perbedaannya terutama terletak pada sumber energi. Pneumatik menggunakan udara bertekanan, hidrolik menggunakan fluida bertekanan, sedangkan elektrik menggunakan energi listrik.
Apakah aktuator dapat dikontrol menggunakan PLC ?
Ya. Aktuator dapat dikendalikan melalui PLC dengan konfigurasi output dan interface yang sesuai dengan jenis aktuator serta arsitektur sistem.
Bagaimana cara memilih aktuator yang tepat ?
Pertimbangkan jenis gerakan, sumber energi, beban, force atau torque, stroke, speed, duty cycle, kondisi lingkungan, dan kompatibilitas dengan sistem kontrol.
Apa perbedaan linear actuator dan rotary actuator ?
Linear actuator menghasilkan gerakan lurus, sedangkan rotary actuator menghasilkan gerakan berputar.
Apakah aktuator dapat digunakan pada panel kontrol industri ?
Aktuator biasanya berada sebagai perangkat field, sementara panel kontrol menyediakan sistem pengendali dan interface yang mengatur operasinya. Keduanya dapat diintegrasikan sebagai satu sistem otomasi.
Kesimpulan
Aktuator merupakan komponen penting dalam sistem otomasi industri karena berfungsi mengubah energi menjadi gerakan yang dibutuhkan mesin atau proses. Teknologi aktuator dapat berupa pneumatik, hidrolik, maupun elektrik, dengan pilihan linear atau rotary sesuai kebutuhan aplikasi.
Pemilihan aktuator perlu mempertimbangkan force, torque, stroke, speed, sumber energi, duty cycle, kondisi lingkungan, serta kompatibilitas dengan PLC dan panel kontrol.
Untuk proyek industri, aktuator sebaiknya tidak dipilih sebagai komponen yang berdiri sendiri. Integrasi antara sensor, PLC, I/O, panel kontrol, wiring, proteksi, dan aktuator perlu dirancang sebagai satu sistem agar operasional lebih reliable dan mudah dipelihara.
