Megger merupakan alat ukur yang digunakan untuk menguji tahanan isolasi pada kabel, motor listrik, generator, dan berbagai peralatan kelistrikan. Pengujian ini membantu menilai kondisi isolasi yang berfungsi memisahkan konduktor dari bagian lain yang tidak boleh terhubung secara listrik.
Dalam lingkungan industri, kondisi isolasi berpengaruh terhadap keandalan sistem kelistrikan. Isolasi yang menurun akibat kelembapan, kontaminasi, panas, usia material, atau kerusakan mekanis dapat meningkatkan risiko kebocoran arus dan gangguan operasional.
Karena itu, pengujian menggunakan megger menjadi salah satu bagian penting dalam kegiatan inspeksi dan pemeliharaan. Hasilnya dapat digunakan sebagai bahan evaluasi kondisi peralatan, tetapi harus ditafsirkan berdasarkan spesifikasi pabrikan, standar yang relevan, dan riwayat pengukuran.
Kami adalah Panel Maker Terpercaya — Segera hubungi kami untuk info lebih lanjut!
Daftar Isi
Apa Itu Megger ?
Megger umumnya merujuk pada insulation resistance tester, yaitu alat untuk mengukur tahanan isolasi menggunakan tegangan uji DC tertentu. Istilah Megger juga dikenal sebagai nama merek instrumen pengujian listrik.
Hasil pengukuran biasanya dinyatakan dalam ohm, kiloohm, atau megaohm (MΩ). Nilai tahanan yang tinggi sering menunjukkan isolasi yang lebih baik, tetapi interpretasi hasil tidak boleh hanya mengandalkan angka tunggal tanpa mempertimbangkan jenis peralatan dan kondisi pengujian.
Perbedaan Megger dengan Multimeter
Multimeter digunakan untuk mengukur parameter seperti tegangan, arus, resistansi, dan kontinuitas sesuai fitur alat. Megger dirancang khusus untuk pengujian tahanan isolasi dengan tegangan uji yang dapat jauh lebih tinggi daripada tegangan pengukuran multimeter biasa.
Perbedaan tersebut membuat megger lebih sesuai untuk pengujian isolasi kabel dan peralatan listrik tertentu. Sebaliknya, multimeter digunakan untuk pemeriksaan kelistrikan umum. Keduanya memiliki fungsi berbeda dan tidak dapat saling menggantikan untuk semua jenis pengujian.
Fungsi Megger dalam Sistem Kelistrikan
1. Mengukur Tahanan Isolasi Kabel Listrik
Pengujian megger dapat digunakan untuk menilai kondisi isolasi kabel berdasarkan prosedur dan tegangan uji yang sesuai. Pemeriksaan ini dapat membantu mengidentifikasi indikasi penurunan kualitas isolasi sebelum kabel digunakan atau sebagai bagian dari program pemeliharaan.
Pada kabel dengan beberapa konduktor, pengujian dilakukan pada kombinasi konduktor yang ditentukan oleh prosedur pengujian. Kabel harus dilepaskan dari sumber energi dan komponen yang tidak sesuai untuk menerima tegangan uji.
2. Memeriksa Isolasi Motor dan Generator
Motor listrik dan generator memiliki sistem isolasi pada belitan yang perlu dijaga agar dapat bekerja dengan andal. Pengujian tahanan isolasi dapat membantu mendeteksi indikasi kelembapan atau penurunan kondisi isolasi.
Namun, hasil pengujian perlu ditafsirkan sesuai jenis mesin, suhu belitan, metode pengukuran, dan rekomendasi pabrikan. Untuk evaluasi yang lebih menyeluruh, pengujian tahanan isolasi dapat menjadi bagian dari rangkaian pemeriksaan lain yang relevan.
3. Mendukung Pemeriksaan Instalasi dan Peralatan Industri
Megger juga digunakan dalam pengujian instalasi dan peralatan listrik tertentu sebelum pengoperasian atau selama pemeliharaan. Tujuannya adalah memperoleh informasi tentang kondisi isolasi pada bagian yang diuji.
Dalam pekerjaan industri, pengujian harus mengikuti prosedur keselamatan serta persyaratan teknis yang berlaku. Tidak semua komponen boleh langsung diuji menggunakan megger, terutama perangkat elektronik yang sensitif terhadap tegangan uji tinggi.

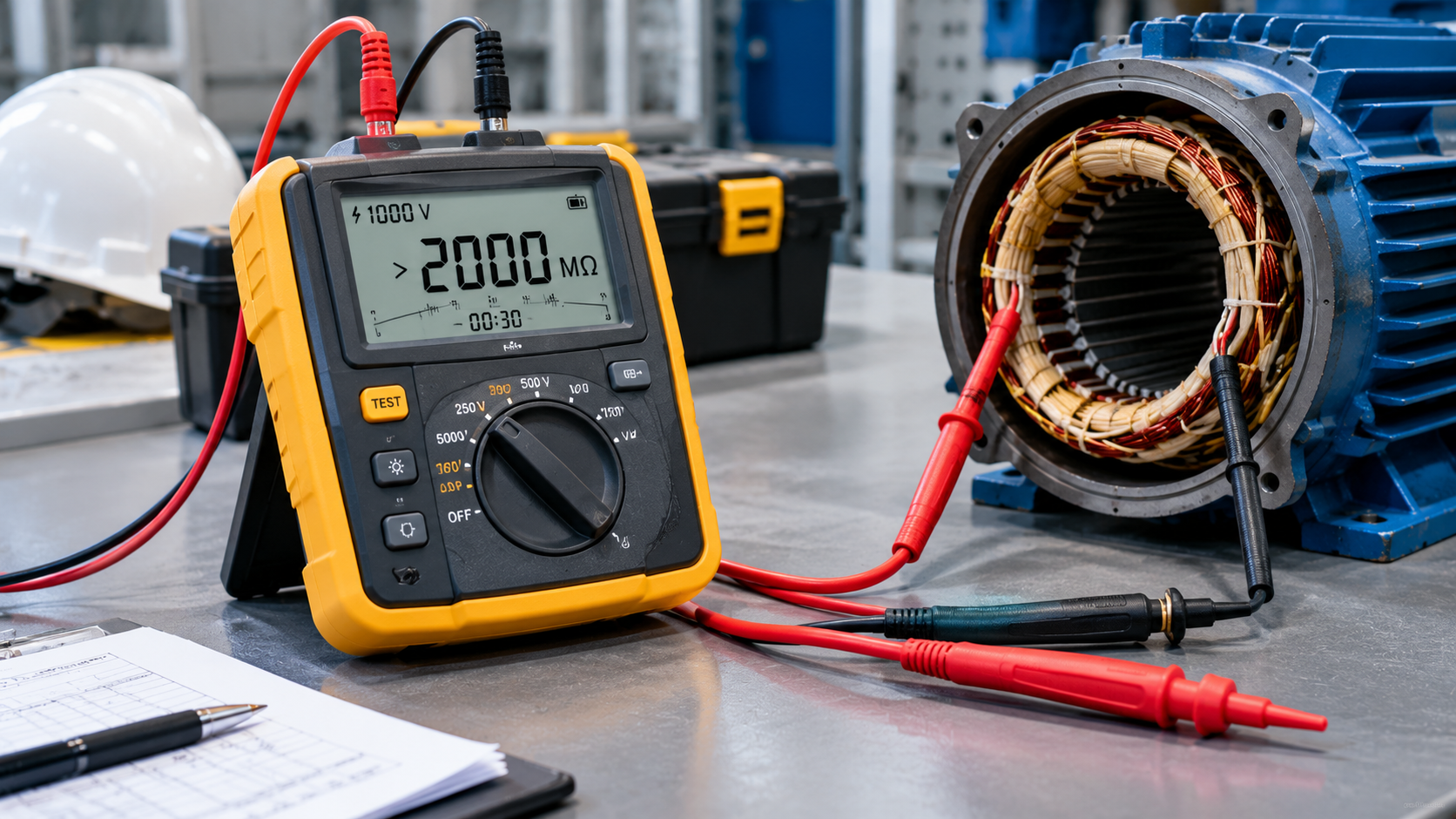

Cara Kerja Megger dan Prinsip Pengujiannya
Penggunaan Tegangan Uji DC
Megger menerapkan tegangan DC yang telah dipilih sesuai kemampuan alat dan kebutuhan pengujian. Instrumen kemudian mengukur respons arus yang mengalir melalui sistem isolasi untuk menghitung nilai tahanannya.
Tegangan uji harus sesuai dengan jenis kabel, motor, atau peralatan yang diperiksa. Menggunakan tegangan terlalu tinggi dapat merusak isolasi atau komponen yang tidak dirancang untuk menerima tegangan tersebut.
Membaca Nilai Tahanan Isolasi
Hasil pengujian ditampilkan dalam satuan tahanan, umumnya MΩ atau GΩ pada alat tertentu. Nilai tersebut membantu teknisi mengevaluasi kondisi isolasi berdasarkan kriteria yang berlaku untuk peralatan terkait.
Tidak ada satu angka minimum yang otomatis berlaku untuk semua jenis kabel, motor, dan instalasi. Penilaian perlu mempertimbangkan standar yang relevan, rekomendasi pabrikan, suhu, durasi pengujian, dan tren hasil pengukuran sebelumnya.
Faktor yang Memengaruhi Hasil Pengujian
Beberapa faktor yang dapat memengaruhi hasil megger meliputi kelembapan, suhu, kebersihan permukaan isolasi, panjang kabel, jenis material isolasi, serta kondisi peralatan.
Untuk pemantauan berkala, catatan hasil pengukuran sebaiknya memuat identitas peralatan, tegangan uji, durasi pengujian, kondisi lingkungan yang relevan, dan hasil pengukuran. Dokumentasi tersebut membantu membandingkan perubahan kondisi isolasi dari waktu ke waktu.
Cara Menggunakan Megger dengan Benar
Penggunaan megger harus dilakukan oleh personel yang kompeten dan mengikuti prosedur keselamatan yang berlaku.
- Isolasi sumber energi. Putuskan sumber listrik, terapkan prosedur lockout/tagout jika berlaku, dan verifikasi kondisi bebas tegangan menggunakan metode serta alat yang sesuai.
- Periksa peralatan. Pastikan megger, kabel uji, dan konektornya dalam kondisi baik serta memiliki spesifikasi yang sesuai.
- Tentukan tegangan uji. Pilih tegangan berdasarkan jenis peralatan, tegangan nominal, standar, dan instruksi pabrikan.
- Lakukan pengujian. Hubungkan terminal pengujian sesuai prosedur untuk objek yang diperiksa, lalu jalankan pengukuran sesuai petunjuk alat.
- Catat dan evaluasi hasil. Bandingkan hasil dengan kriteria penerimaan yang relevan serta data pengujian sebelumnya.
- Lepaskan muatan. Setelah pengujian, lepaskan muatan listrik yang tersimpan sesuai instruksi alat dan prosedur keselamatan. Verifikasi kondisi aman sebelum menyentuh konduktor atau menyambungkan kembali peralatan.
Komponen seperti PLC, VFD, SPD, perangkat elektronik, dan instrumen kontrol mungkin perlu dilepaskan atau dipisahkan dari rangkaian yang diuji sesuai petunjuk pabrikan. Jangan melakukan pengujian megger pada rangkaian yang masih terhubung ke sumber energi atau pada perangkat yang tidak sesuai untuk menerima tegangan uji.
Cara Memilih Megger untuk Kebutuhan Industri
Pemilihan megger perlu disesuaikan dengan objek pengujian dan kebutuhan operasional. Beberapa aspek yang perlu diperiksa adalah:
- Rentang tegangan uji: harus sesuai dengan peralatan yang akan diuji.
- Rentang pengukuran tahanan: mencakup nilai yang dibutuhkan untuk evaluasi isolasi.
- Fitur keselamatan: perhatikan proteksi input, indikator tegangan, fungsi pelepasan muatan, dan fitur lain yang tersedia.
- Dokumentasi hasil: fitur penyimpanan atau ekspor data dapat membantu program pemeliharaan berkala.
- Kalibrasi dan dukungan teknis: pastikan instrumen dapat diperiksa dan dikalibrasi sesuai kebutuhan organisasi.
Selain spesifikasi alat, kompetensi operator dan prosedur pengujian merupakan bagian penting dalam memperoleh hasil yang dapat diandalkan.
Penerapan Pengujian Isolasi pada Panel Listrik Industri
Pada sistem panel listrik industri, pengujian isolasi dapat menjadi bagian dari inspeksi kabel atau rangkaian tertentu ketika panel dalam kondisi yang sesuai untuk diuji. Tujuannya adalah mengevaluasi kondisi isolasi pada bagian yang menjadi objek pengujian.
Pengujian ini berbeda dari monitoring listrik menggunakan multifunction power meter. Megger menguji tahanan isolasi dengan tegangan DC, sedangkan power meter digunakan untuk memantau parameter operasi seperti tegangan, arus, daya, faktor daya, dan energi sesuai fitur perangkat.
Karena panel dapat berisi komponen elektronik dan perangkat proteksi, objek pengujian harus ditentukan secara hati-hati. Pemisahan komponen, verifikasi bebas tegangan, dan prosedur penyambungan kembali perlu mengikuti dokumentasi teknis yang berlaku.
Hasil pengujian dapat menjadi salah satu masukan dalam program pemeliharaan panel, bersama inspeksi visual, pemeriksaan sambungan, pengujian proteksi, dan evaluasi parameter operasi.
Mengapa Mempertimbangkan Solusi Panel Listrik dari KAE ?
CV. Kanar Angkasa Electrical (KAE) bergerak di bidang pembuatan panel listrik untuk kebutuhan sistem kelistrikan. Dalam perencanaan dan pemeliharaan sistem industri, pemahaman tentang kebutuhan pengujian, monitoring, dan karakteristik beban membantu menentukan spesifikasi panel yang sesuai.
Jika perusahaan Anda sedang merencanakan panel distribusi atau panel kontrol, identifikasi kebutuhan aplikasi, jenis beban, perangkat proteksi, dan parameter yang perlu dipantau sejak awal. Untuk kebutuhan pengujian isolasi, pastikan prosedur dan tanggung jawab pengujian ditentukan oleh personel yang kompeten.
Pelajari informasi perusahaan melalui website resmi KAE dan sampaikan kebutuhan panel listrik industri Anda untuk dibahas lebih lanjut.
FAQ
Apa fungsi utama megger ?
Megger digunakan untuk mengukur tahanan isolasi pada kabel, motor listrik, generator, dan peralatan listrik tertentu untuk membantu mengevaluasi kondisi isolasinya.
Berapa nilai tahanan isolasi yang dianggap baik ?
Nilai yang dapat diterima bergantung pada jenis peralatan, tegangan nominal, standar yang berlaku, metode pengujian, suhu, dan rekomendasi pabrikan. Gunakan kriteria yang sesuai dengan objek pengujian.
Apa perbedaan megger dan multimeter ?
Multimeter mengukur berbagai parameter kelistrikan, sedangkan megger dirancang untuk menguji tahanan isolasi menggunakan tegangan uji DC yang sesuai.
Apakah megger dapat digunakan untuk motor listrik ?
Ya, jika metode dan tegangan uji sesuai dengan spesifikasi motor serta prosedur pabrikan. Bagian elektronik yang terhubung harus ditangani sesuai instruksi teknis.
Berapa tegangan uji megger yang harus digunakan ?
Tegangan uji harus ditentukan berdasarkan jenis peralatan, tegangan nominal, standar, dan instruksi pabrikan. Jangan memilih tegangan hanya berdasarkan perkiraan.
Apakah pengujian megger dapat dilakukan pada panel bertegangan ?
Pengujian tahanan isolasi tidak dilakukan pada rangkaian yang masih bertegangan. Sumber energi harus diisolasi, kondisi bebas tegangan diverifikasi, dan prosedur keselamatan diterapkan oleh personel kompeten.
Kesimpulan
Megger merupakan instrumen penting untuk mengevaluasi tahanan isolasi kabel, motor listrik, dan peralatan industri tertentu. Hasil pengukuran membantu mendukung inspeksi serta pemeliharaan, tetapi harus ditafsirkan berdasarkan karakteristik peralatan dan kriteria teknis yang berlaku.
Pemilihan tegangan uji, persiapan objek, pelepasan muatan, dan keselamatan operator tidak boleh diabaikan. Pada sistem panel listrik industri, pengujian isolasi juga perlu dibedakan dari monitoring parameter operasi.
Untuk informasi mengenai kebutuhan panel listrik dan aplikasi industri, kunjungi CV. Kanar Angkasa Electrical dan konsultasikan spesifikasi sistem yang sesuai dengan kebutuhan Anda.
