Dalam sistem kelistrikan industri, kondisi isolasi merupakan salah satu aspek penting yang perlu diperhatikan untuk menjaga keandalan operasional. Penurunan kualitas isolasi dapat meningkatkan risiko gangguan listrik, memicu alarm, dan mengganggu kontinuitas proses produksi. Karena itu, pemantauan kondisi isolasi menjadi bagian penting dalam pengelolaan sistem elektrikal, khususnya pada instalasi yang membutuhkan pemantauan berkelanjutan.
Insulation monitoring device (IMD) merupakan perangkat yang dirancang untuk memantau resistansi isolasi terhadap bumi pada sistem kelistrikan yang kompatibel, terutama sistem IT. Perangkat ini membantu mendeteksi penurunan resistansi isolasi sehingga operator dapat melakukan pemeriksaan dan tindak lanjut sebelum kondisi berkembang menjadi gangguan yang lebih serius.
Bagi engineer, kontraktor MEP, dan tim procurement, memahami fungsi serta kriteria pemilihan insulation monitoring device penting sebelum menentukan perangkat yang akan digunakan. Pemilihan yang tepat perlu mempertimbangkan karakteristik jaringan, kebutuhan alarm, kompatibilitas instalasi, dan integrasi dengan sistem kontrol.
Kami adalah Panel Maker Terpercaya — Segera hubungi kami untuk info lebih lanjut!
Daftar Isi
Apa Itu Insulation Monitoring Device ?
Insulation monitoring device adalah perangkat pemantauan elektrikal yang digunakan untuk mengawasi kondisi resistansi isolasi antara konduktor aktif dan bumi pada sistem yang sesuai. Perangkat ini umumnya diterapkan pada sistem distribusi listrik dengan konfigurasi IT, yaitu sistem yang bagian aktifnya tidak dibumikan secara langsung atau dihubungkan ke bumi melalui impedansi tinggi sesuai rancangan instalasi.
Tujuan penggunaan IMD adalah memberikan indikasi ketika resistansi isolasi turun melewati ambang yang telah ditetapkan. Informasi tersebut membantu tim maintenance mengidentifikasi potensi gangguan isolasi dan merencanakan pemeriksaan lebih lanjut.
Perbedaan IMD dan insulation resistance tester
IMD dan insulation resistance tester memiliki fungsi yang berkaitan, tetapi cara penggunaannya berbeda.
Insulation monitoring device memantau kondisi isolasi secara berkelanjutan ketika sistem beroperasi sesuai spesifikasi perangkat. Sementara itu, insulation resistance tester digunakan untuk melakukan pengukuran resistansi isolasi dalam kegiatan inspeksi atau pemeliharaan, umumnya ketika rangkaian yang diuji telah diisolasi dari sumber listrik dan dipersiapkan sesuai prosedur pengujian.
Keduanya saling melengkapi. IMD membantu memberikan peringatan selama operasi, sedangkan insulation resistance tester membantu pemeriksaan dan diagnosis saat kegiatan pemeliharaan.
Fungsi dan Cara Kerja Insulation Monitoring Device
Fungsi utama insulation monitoring device adalah memantau kondisi isolasi listrik dan memberikan peringatan ketika nilai yang terukur menunjukkan penurunan di bawah ambang yang dikonfigurasi.
Memantau resistansi isolasi terhadap bumi
Isolasi kabel, motor, dan komponen elektrikal dapat mengalami penurunan kualitas akibat usia pemakaian, kelembapan, kontaminasi, suhu, atau kerusakan fisik. IMD memantau kondisi isolasi pada jaringan yang kompatibel dengan prinsip kerja perangkat tersebut.
Ketika resistansi isolasi menurun, perangkat dapat mengidentifikasi perubahan tersebut sesuai karakteristik pengukuran dan batas responsnya. Hasil pemantauan membantu tim teknis menentukan prioritas inspeksi dan tindakan korektif.
Memberikan alarm ketika terjadi penurunan isolasi
Banyak insulation monitoring device dilengkapi keluaran alarm atau kontak relay. Ketika nilai isolasi melewati ambang yang ditetapkan, perangkat dapat mengirimkan sinyal ke sistem alarm atau panel kontrol.
Fitur ini memungkinkan operator mengetahui adanya indikasi gangguan tanpa harus melakukan pengukuran manual secara terus-menerus. Namun, alarm IMD bukan jaminan bahwa seluruh jenis gangguan listrik akan terdeteksi, dan respons perangkat bergantung pada desain jaringan serta spesifikasi model yang digunakan.
Mendukung integrasi PLC dan SCADA
Pada instalasi yang membutuhkan pemantauan terpusat, informasi dari IMD dapat diintegrasikan dengan PLC atau SCADA apabila perangkat menyediakan antarmuka dan protokol komunikasi yang kompatibel.
Integrasi tersebut dapat membantu operator memantau status alarm, menyusun histori kejadian, dan mengoordinasikan tindak lanjut pemeliharaan. Sebelum integrasi dilakukan, engineer perlu memeriksa jenis output, protokol komunikasi, kebutuhan catu daya, dan parameter yang tersedia.

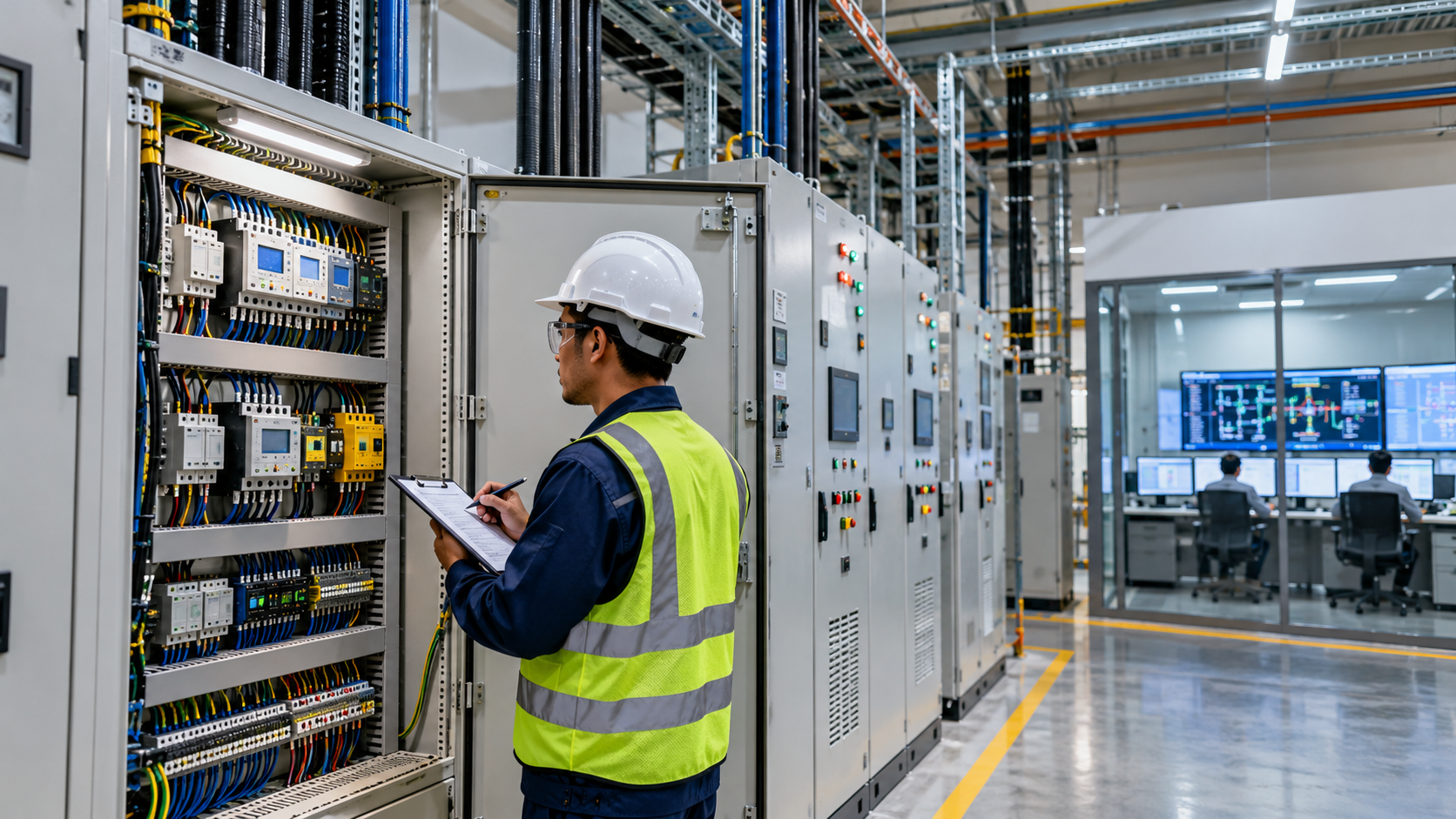

Aplikasi Insulation Monitoring Device pada Sistem Kelistrikan
Insulation monitoring device paling relevan pada sistem yang dirancang untuk pemantauan isolasi sesuai prinsip sistem IT. Penerapannya perlu disesuaikan dengan standar, konfigurasi grounding, serta persyaratan keselamatan fasilitas.
Sistem distribusi listrik IT
Sistem IT digunakan pada aplikasi tertentu ketika kontinuitas suplai menjadi pertimbangan penting. Pada sistem ini, IMD dapat memberikan indikasi gangguan isolasi pertama sehingga tim teknis dapat melakukan evaluasi dan perbaikan secara terencana.
Respons terhadap alarm tetap harus mengikuti prosedur keselamatan dan rancangan proteksi instalasi.
Fasilitas industri dan mesin produksi
Pada fasilitas industri, pemantauan isolasi dapat menjadi bagian dari strategi pemeliharaan untuk sistem yang sesuai, termasuk instalasi mesin dan jaringan distribusi tertentu.
Penerapannya harus mempertimbangkan karakteristik beban, inverter atau drive elektronik, panjang jaringan, dan kemungkinan gangguan pengukuran. Tidak semua sistem industri memerlukan IMD; keputusan penggunaannya harus didasarkan pada desain elektrikal.
Rumah sakit dan fasilitas kritis
Sistem IT medis digunakan pada lokasi tertentu di fasilitas kesehatan, khususnya kelompok ruang medis yang dipersyaratkan oleh standar terkait. Dalam aplikasi tersebut, perangkat pemantauan isolasi medis memiliki persyaratan khusus dan tidak dapat digantikan begitu saja dengan IMD industri biasa.
Untuk data center, fasilitas energi, atau infrastruktur kritis lainnya, kebutuhan IMD juga harus dievaluasi berdasarkan konfigurasi jaringan dan ketentuan teknis yang berlaku.
Perbedaan IMD, RCD, dan Insulation Resistance Tester
Ketiga perangkat ini memiliki tujuan yang berbeda sehingga tidak tepat diperlakukan sebagai produk yang saling menggantikan.
- Insulation monitoring device: memantau kondisi isolasi terhadap bumi pada sistem yang kompatibel, terutama sistem IT, dan memberikan indikasi ketika nilai isolasi menurun.
- Residual current device (RCD): mendeteksi arus residual sesuai karakteristik perangkat dan memutus rangkaian apabila kondisi pemicu terpenuhi.
- Insulation resistance tester: digunakan untuk mengukur resistansi isolasi dalam prosedur pengujian dan pemeliharaan.
Perbedaan tersebut penting dalam proses pengadaan. Memilih perangkat hanya berdasarkan kemiripan istilah dapat menyebabkan ketidaksesuaian dengan fungsi yang dibutuhkan. Engineer perlu menentukan terlebih dahulu apakah kebutuhan utamanya adalah pemantauan berkelanjutan, proteksi terhadap arus residual, atau pengujian isolasi berkala.
Tips Memilih Insulation Monitoring Device yang Tepat
Pemilihan perangkat sebaiknya dilakukan berdasarkan dokumen desain dan kebutuhan operasional, bukan hanya harga atau popularitas merek.
Sesuaikan dengan sistem grounding dan tegangan nominal
Pastikan perangkat memang dirancang untuk konfigurasi jaringan yang akan dipantau. Periksa tegangan nominal, jenis jaringan AC atau DC jika relevan, frekuensi, serta karakteristik sistem grounding.
Perangkat yang sesuai untuk satu konfigurasi belum tentu dapat digunakan pada konfigurasi lainnya.
Periksa rentang pengukuran dan ambang alarm
Evaluasi rentang pengukuran resistansi isolasi, tingkat alarm yang dapat dikonfigurasi, waktu respons, serta kemampuan perangkat memberikan indikasi sesuai kebutuhan instalasi.
Parameter tersebut perlu dibandingkan dengan karakteristik jaringan dan rekomendasi produsen. Hindari menetapkan ambang alarm hanya berdasarkan asumsi tanpa mempertimbangkan standar serta hasil evaluasi teknis.
Evaluasi output dan komunikasi
Periksa apakah perangkat menyediakan kontak relay, output analog, atau protokol komunikasi yang diperlukan untuk integrasi dengan panel kontrol, PLC, dan SCADA.
Pastikan juga informasi yang dapat dibaca sesuai kebutuhan operator. Dukungan komunikasi tidak selalu berarti seluruh parameter tersedia atau dapat diakses tanpa konfigurasi tambahan.
Pertimbangkan standar dan dukungan teknis
Tinjau dokumentasi produsen, petunjuk pemasangan, persyaratan lingkungan, kompatibilitas elektromagnetik, dan standar yang relevan untuk aplikasi. Untuk instalasi khusus seperti sistem IT medis, persyaratan perangkat harus dievaluasi secara lebih spesifik.
Dukungan teknis, ketersediaan dokumentasi, dan kemudahan pemeliharaan juga menjadi pertimbangan penting dalam pengadaan jangka panjang.
Integrasi Insulation Monitoring Device dengan Panel Listrik
Integrasi insulation monitoring device dengan panel listrik memerlukan pemeriksaan terhadap rancangan jaringan, skema pengawatan, kebutuhan alarm, dan antarmuka kontrol. Posisi pemasangan serta metode koneksi harus mengikuti petunjuk produsen dan desain sistem yang digunakan.
Dalam panel kontrol, sinyal alarm IMD dapat diarahkan ke relay, indikator, atau PLC jika spesifikasi perangkat mendukungnya. Selanjutnya, informasi tersebut dapat diteruskan ke SCADA untuk membantu pemantauan terpusat.
Sebelum commissioning, tim teknis perlu memeriksa konfigurasi jaringan, pengawatan, parameter alarm, fungsi komunikasi, dan respons terhadap kondisi uji yang diizinkan produsen. Pengujian harus dilakukan oleh personel kompeten dengan prosedur keselamatan yang sesuai.
Bagi proyek yang membutuhkan panel listrik terintegrasi, koordinasi antara pemilihan perangkat, desain panel, sistem kontrol, dan kebutuhan operasional perlu dilakukan sejak tahap perencanaan.
Solusi Panel Listrik dan Monitoring dari KAE
CV. Kanar Angkasa Electrical (KAE) bergerak di bidang pembuatan panel listrik dan solusi elektrikal. Untuk proyek yang membutuhkan insulation monitoring device, evaluasi teknis perlu mencakup kompatibilitas perangkat dengan jaringan, kebutuhan alarm, serta kemungkinan integrasi dengan sistem kontrol.
Sebelum meminta konsultasi atau penawaran, siapkan informasi berikut:
- Diagram satu garis atau single-line diagram.
- Tegangan nominal dan konfigurasi sistem grounding.
- Jenis jaringan serta karakteristik beban.
- Kebutuhan alarm, relay, PLC, atau SCADA.
- Spesifikasi teknis dan standar yang diwajibkan proyek.
Informasi tersebut membantu proses evaluasi kebutuhan menjadi lebih terarah. Pemilihan model dan rancangan integrasi tetap perlu dikonfirmasi berdasarkan spesifikasi produsen serta kondisi aktual instalasi.
Kunjungi website resmi KAE untuk mengetahui informasi layanan panel listrik dan mendiskusikan kebutuhan elektrikal proyek Anda.
FAQ
Apa fungsi utama insulation monitoring device ?
Insulation monitoring device berfungsi memantau resistansi isolasi terhadap bumi pada sistem yang kompatibel, terutama sistem IT, serta memberikan indikasi ketika kondisi isolasi turun melewati ambang yang ditetapkan.
Apakah IMD sama dengan insulation resistance tester ?
Tidak. IMD umumnya melakukan pemantauan berkelanjutan pada sistem yang sesuai, sedangkan insulation resistance tester digunakan untuk pengukuran isolasi dalam kegiatan pemeriksaan atau pemeliharaan.
Apakah IMD dapat digunakan pada semua sistem kelistrikan ?
Tidak. Kesesuaian IMD bergantung pada konfigurasi jaringan, sistem grounding, tegangan, karakteristik beban, dan spesifikasi perangkat. Evaluasi teknis diperlukan sebelum menentukan penggunaannya.
Apakah IMD dapat diintegrasikan dengan PLC dan SCADA ?
Bisa, apabila perangkat menyediakan output atau antarmuka komunikasi yang kompatibel dengan sistem kontrol. Jenis data, protokol, dan konfigurasi integrasi harus diperiksa terlebih dahulu.
Apa saja yang perlu diperhatikan sebelum membeli IMD ?
Pertimbangkan konfigurasi jaringan, tegangan nominal, rentang pengukuran, ambang alarm, waktu respons, output komunikasi, standar aplikasi, dokumentasi produsen, dan dukungan teknis.
Kesimpulan
Insulation monitoring device merupakan perangkat penting untuk pemantauan kondisi isolasi secara berkelanjutan pada sistem kelistrikan yang sesuai. Dengan memberikan indikasi penurunan resistansi isolasi, perangkat ini membantu tim teknis melakukan evaluasi dan tindak lanjut secara lebih terencana.
Untuk mendapatkan perangkat yang tepat, pertimbangkan konfigurasi grounding, karakteristik jaringan, kebutuhan alarm, kemampuan integrasi, dan persyaratan teknis proyek. IMD juga harus dipahami sebagai bagian dari sistem keselamatan dan pemeliharaan elektrikal, bukan pengganti seluruh perangkat proteksi atau prosedur pengujian.
Jika proyek Anda membutuhkan panel listrik dengan fungsi monitoring dan kontrol, konsultasikan kebutuhan teknisnya dengan CV. Kanar Angkasa Electrical melalui kae.co.id agar pemilihan perangkat dan rancangan integrasi dapat dievaluasi sesuai kebutuhan instalasi.
