Apa Itu TDR (Time Delay Relay) ?
TDR atau time delay relay adalah perangkat kontrol listrik yang memberikan penundaan waktu sebelum kontak relay berubah kondisi atau kembali ke kondisi awal, sesuai fungsi timer yang digunakan.
Berbeda dengan relay elektromagnetik biasa yang merespons perubahan sinyal kontrol tanpa fungsi penundaan waktu yang dapat diatur secara khusus, TDR memiliki mekanisme pengaturan waktu. Ketika menerima sinyal pemicu atau catu daya, perangkat menjalankan fungsi timer sesuai mode operasinya.
TDR tersedia dalam berbagai bentuk, mulai dari timer analog dengan pengaturan putar hingga timer digital atau multifungsi. Pemasangannya dapat dilakukan pada DIN rail atau melalui metode pemasangan lain sesuai desain produk.
Prinsip kerja TDR
Secara umum, prinsip kerja time delay relay melibatkan tiga bagian utama: input atau catu daya, rangkaian pengatur waktu, dan kontak output.
Ketika perangkat menerima kondisi pemicu yang sesuai, timer mulai menghitung waktu berdasarkan mode yang dipilih. Setelah waktu tercapai, kontak output berpindah atau kembali ke kondisi tertentu sesuai konfigurasi perangkat.
Karena karakteristik setiap model dapat berbeda, diagram waktu atau timing diagram pada datasheet perlu diperiksa sebelum TDR dipasang ke rangkaian kontrol.

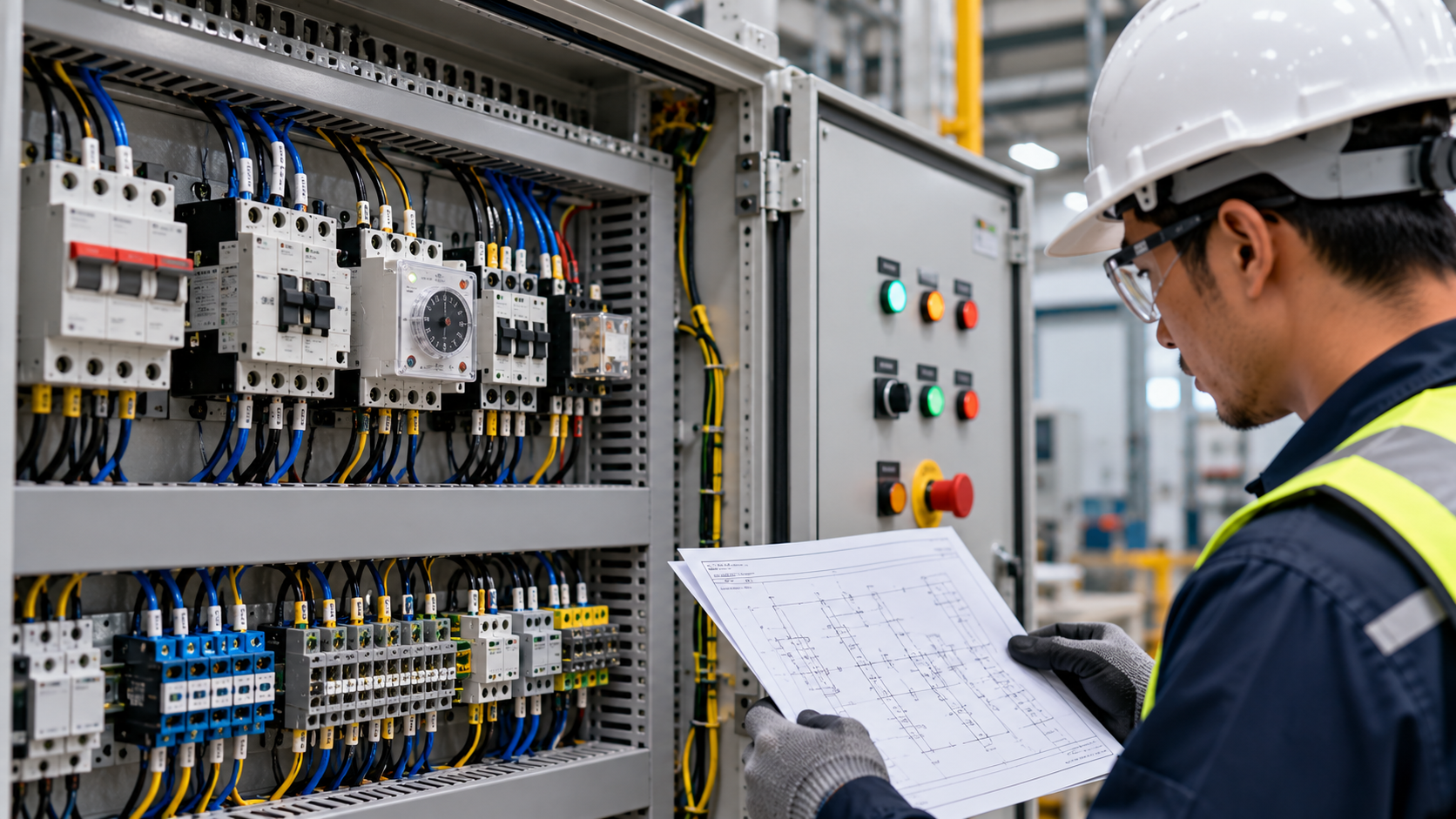

Fungsi TDR pada Panel Listrik
Penggunaan TDR membantu mengatur urutan kerja perangkat listrik dan memberikan jeda waktu yang konsisten dalam proses kontrol.
Mengatur jeda waktu ON dan OFF
TDR dapat digunakan untuk memberikan jeda sebelum sebuah output aktif atau untuk mempertahankan kondisi output selama periode tertentu. Fungsi pastinya bergantung pada mode timer yang tersedia.
Pengaturan ini berguna pada proses yang membutuhkan urutan waktu, misalnya menunda aktivasi peralatan setelah sistem menerima perintah mulai atau mengatur penghentian peralatan sesuai skenario kontrol.
Mengatur urutan kerja kontaktor dan motor
Pada panel kontrol motor, time delay relay dapat menjadi bagian dari rangkaian yang mengatur perpindahan tahapan operasi. Salah satu contoh aplikasinya adalah rangkaian starter star-delta konvensional.
Dalam rangkaian tersebut, timer mengatur jeda perpindahan dari konfigurasi star menuju delta. Waktu perpindahan harus disesuaikan dengan karakteristik motor dan rancangan starter, serta dilengkapi interlock yang sesuai agar kontaktor star dan delta tidak aktif bersamaan.
Mendukung otomatisasi sistem
TDR juga dapat digunakan pada rangkaian kontrol pompa, kipas, mesin produksi, dan peralatan lain yang membutuhkan urutan kerja sederhana.
Dengan konfigurasi yang benar, timer membantu mengurangi switching yang tidak diperlukan dan membuat urutan operasi lebih konsisten. Namun, TDR tidak menggantikan perangkat proteksi seperti circuit breaker atau overload relay.
Jenis-Jenis Time Delay Relay
Jenis TDR sebaiknya dipilih berdasarkan urutan waktu yang dibutuhkan, bukan hanya berdasarkan bentuk fisik atau harga perangkat.
ON-delay timer
ON-delay timer menunda aktivasi output setelah catu daya atau sinyal pemicu diterima, sesuai mode operasinya.
Jenis ini dapat digunakan ketika perangkat harus aktif setelah jeda waktu tertentu. Contohnya adalah memberikan waktu tunda sebelum kontaktor atau perangkat kontrol lain menerima perintah aktivasi.
OFF-delay timer
OFF-delay timer mempertahankan output dalam kondisi aktif selama periode tertentu setelah sinyal pemicu dilepas atau kondisi kontrol berubah, sesuai desain timer.
Aplikasi ini dapat digunakan ketika peralatan perlu tetap beroperasi untuk beberapa saat setelah perintah berhenti diberikan. Contoh penggunaannya adalah pengaturan waktu kerja lanjutan pada rangkaian tertentu.
Interval timer dan multifunction timer
Interval timer mengaktifkan output selama durasi tertentu setelah pemicu diterima, bergantung pada karakteristik model. Sementara itu, multifunction timer menyediakan beberapa mode pengaturan waktu dalam satu perangkat.
Timer multifungsi dapat memberikan fleksibilitas lebih besar untuk kebutuhan panel kontrol yang memerlukan beberapa pola operasi. Pastikan mode yang diperlukan benar-benar tersedia pada produk yang dipilih.
Analog timer dan digital timer
Analog timer umumnya menggunakan kenop untuk mengatur rentang waktu dan nilai penundaan. Perangkat ini relatif sederhana untuk aplikasi yang tidak membutuhkan tampilan digital.
Digital timer biasanya menyediakan tampilan angka dan pengaturan waktu yang lebih terperinci, bergantung pada model. Beberapa produk juga memiliki fungsi tambahan seperti memori parameter atau berbagai mode operasi.
Aplikasi TDR dalam Sistem Kelistrikan Industri
Time delay relay digunakan dalam berbagai rangkaian kontrol yang membutuhkan pengaturan waktu secara terstruktur.
Pada panel kontrol motor, TDR dapat digunakan untuk mengatur urutan operasi kontaktor atau memberikan jeda waktu tertentu. Pada sistem pompa, timer dapat membantu mengatur urutan aktivasi pompa berdasarkan desain kontrol. Pada mesin produksi, TDR dapat menjadi bagian dari rangkaian yang mengatur waktu kerja aktuator atau perangkat pendukung.
Untuk sistem yang membutuhkan banyak kondisi, interlock kompleks, komunikasi data, atau perubahan logika yang sering, penggunaan PLC mungkin lebih sesuai daripada merangkai banyak timer konvensional.
Perbedaan TDR, Timer Digital, dan PLC
TDR merupakan perangkat kontrol berbasis waktu yang cocok untuk urutan operasi sederhana. Timer digital merupakan salah satu bentuk perangkat timer yang dapat memiliki tampilan dan fitur pengaturan lebih lengkap. PLC atau programmable logic controller adalah pengendali yang dapat menjalankan logika lebih kompleks berdasarkan input, program, timer internal, dan output.
Perbedaan utamanya terletak pada fleksibilitas dan kompleksitas kontrol.
- TDR: sesuai untuk fungsi penundaan waktu yang spesifik dan relatif sederhana.
- Timer digital: sesuai ketika dibutuhkan pengaturan waktu dengan tampilan atau fitur tambahan, tergantung model.
- PLC: sesuai untuk proses yang membutuhkan banyak kondisi logika, interlock, pemantauan input-output, dan integrasi sistem otomatisasi.
Pemilihan perangkat perlu mempertimbangkan biaya, kemudahan perawatan, kompleksitas proses, serta kebutuhan pengembangan sistem di masa mendatang.
Tips Memilih TDR yang Tepat
Sebelum membeli time delay relay, periksa beberapa parameter teknis berikut agar perangkat sesuai dengan rangkaian kontrol yang akan digunakan.
Sesuaikan tegangan suplai dan konfigurasi kontak
Pastikan tegangan suplai TDR sesuai dengan rangkaian kontrol, misalnya 24 V DC atau 220–240 V AC jika didukung oleh model yang dipilih. Jangan mengasumsikan semua timer mendukung seluruh jenis tegangan.
Periksa juga konfigurasi kontak output, seperti SPDT atau DPDT jika tersedia, agar sesuai dengan kebutuhan rangkaian.
Periksa rentang waktu dan mode operasi
Evaluasi apakah timer mendukung rentang waktu yang dibutuhkan, mulai dari detik hingga menit atau jam sesuai aplikasi. Pastikan pula perangkat menyediakan mode ON-delay, OFF-delay, interval, atau fungsi lain yang diperlukan.
Gunakan timing diagram produsen untuk memastikan perilaku output sesuai urutan operasi yang dirancang.
Evaluasi kapasitas kontak dan jenis beban
Kapasitas kontak harus sesuai dengan karakteristik beban yang dikendalikan. Beban induktif seperti koil kontaktor dapat memiliki arus awal yang berbeda dari arus operasionalnya.
Jika kapasitas kontak TDR tidak sesuai untuk mengendalikan beban secara langsung, gunakan kontaktor atau relay perantara dengan konfigurasi yang tepat.
Pertimbangkan pemasangan dan lingkungan kerja
Periksa metode pemasangan, ukuran perangkat, temperatur operasional, tingkat perlindungan enclosure, dan ketahanan terhadap kondisi lingkungan. Pastikan perangkat juga mudah diperiksa dan diganti ketika diperlukan.
Integrasi TDR dengan Panel Listrik KAE
Integrasi time delay relay ke panel listrik membutuhkan perencanaan rangkaian kontrol, pemilihan komponen pendukung, dan pengujian fungsi sebelum panel dioperasikan.
Dalam proses desain, engineer perlu memastikan hubungan antara timer, kontaktor, overload relay, tombol kontrol, serta perangkat proteksi sesuai dengan diagram rangkaian. Untuk aplikasi motor dengan starter star-delta, interlock listrik dan mekanis yang diperlukan harus tetap diterapkan.
CV. Kanar Angkasa Electrical (KAE) bergerak di bidang pembuatan panel listrik dan solusi elektrikal. Untuk kebutuhan panel kontrol yang menggunakan TDR, evaluasi teknis dapat dimulai dari fungsi kontrol, tegangan suplai, konfigurasi kontak, dan urutan operasi yang diinginkan.
Siapkan diagram satu garis atau diagram kontrol, spesifikasi motor jika relevan, serta kebutuhan operasional sebelum meminta konsultasi. Informasi tersebut membantu proses evaluasi komponen dan rancangan panel menjadi lebih terarah.
Kunjungi website resmi KAE untuk memperoleh informasi layanan panel listrik dan mendiskusikan kebutuhan elektrikal proyek Anda.
FAQ
Apa kepanjangan TDR dalam kelistrikan ?
TDR adalah singkatan dari Time Delay Relay, yaitu relay yang mengatur perubahan kondisi kontak berdasarkan penundaan waktu sesuai mode operasinya.
Apa fungsi utama time delay relay ?
Fungsi utamanya adalah mengatur jeda waktu pada rangkaian kontrol, misalnya untuk mengatur urutan kerja kontaktor, motor, pompa, atau peralatan industri.
Apa perbedaan ON-delay dan OFF-delay ?
ON-delay menunda aktivasi output setelah kondisi pemicu diterima. OFF-delay mempertahankan output selama periode tertentu setelah kondisi pemicu dilepas atau berubah, sesuai karakteristik perangkat.
Apakah TDR bisa digunakan untuk motor listrik ?
TDR dapat menjadi bagian dari rangkaian kontrol motor, termasuk rangkaian starter star-delta yang dirancang dengan benar. Pemilihan timer, kontaktor, interlock, dan proteksi harus mengikuti karakteristik motor serta rancangan sistem.
Bagaimana cara menentukan TDR yang sesuai ?
Periksa tegangan suplai, mode timer, rentang waktu, konfigurasi kontak, kapasitas switching, karakteristik beban, metode pemasangan, dan kondisi lingkungan. Cocokkan semua parameter dengan datasheet produsen.
Kesimpulan
TDR (Time Delay Relay) merupakan komponen kontrol yang membantu mengatur jeda waktu dan urutan kerja perangkat listrik. Penggunaannya dapat ditemukan pada panel kontrol motor, sistem pompa, mesin produksi, dan berbagai aplikasi otomatisasi sederhana.
Untuk menentukan time delay relay yang tepat, perhatikan mode operasi, tegangan suplai, rentang waktu, konfigurasi kontak, kapasitas switching, serta kompatibilitas dengan rangkaian kontrol. Pemilihan dan pemasangan yang sesuai membantu sistem bekerja secara konsisten dan mudah dipelihara.
