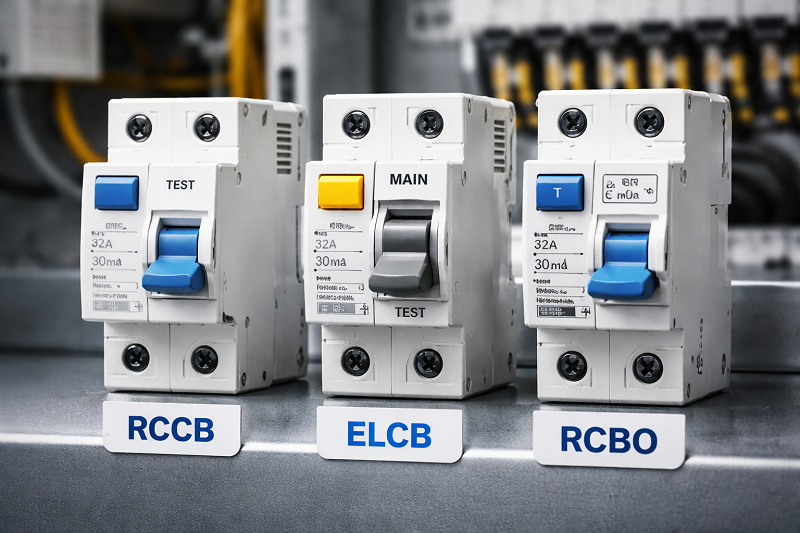

Hindari Risiko Korsleting! Kenali Peran Penting RCCB, ELCB, dan RCBO dalam Sistem Proteksi Kelistrikan

Sistem kelistrikan yang aman bukan lagi pilihan, melainkan kebutuhan. Baik pada bangunan komersial, industri, perkantoran, maupun hunian, risiko korsleting dan kebocoran arus dapat menimbulkan kerugian besar. Mulai dari kerusakan peralatan, downtime operasional, hingga bahaya kebakaran dan sengatan listrik.

Di sinilah peran perangkat proteksi seperti RCCB, ELCB, dan RCBO menjadi sangat krusial. Ketiganya dirancang untuk mendeteksi gangguan listrik tertentu dan memutus aliran arus secara otomatis sebelum terjadi kerusakan yang lebih parah.

Sebagai perusahaan panel maker profesional, CV. Kanar Angkasa Electrical melalui website resminya https://kae.co.id menghadirkan solusi panel listrik yang mengutamakan keamanan, keandalan, dan standar teknis yang tepat.

Galeri

Mengapa Proteksi Listrik Sangat Penting dalam Instalasi Modern

Perkembangan teknologi membuat kebutuhan daya listrik semakin meningkat. Mesin produksi, server, sistem pendingin, hingga perangkat otomasi industri semuanya bergantung pada suplai listrik yang stabil dan aman.

Namun, meningkatnya kompleksitas instalasi juga meningkatkan potensi risiko, seperti:

• Hubungan singkat akibat isolasi kabel rusak
• Kebocoran arus ke grounding
• Beban berlebih pada jalur distribusi
• Kesalahan instalasi atau koneksi longgar

Tanpa sistem proteksi yang tepat, gangguan kecil dapat berubah menjadi masalah besar. Oleh karena itu, penggunaan perangkat pengaman arus bocor dan arus lebih menjadi standar dalam desain panel distribusi modern.

Apa Itu RCCB dan Bagaimana Cara Kerjanya?

Pengertian RCCB

Residual Current Circuit Breaker adalah perangkat proteksi yang berfungsi mendeteksi perbedaan arus antara konduktor fasa dan netral. Ketika terjadi kebocoran arus, alat ini akan langsung memutus suplai listrik.

Prinsip Kerja

RCCB bekerja berdasarkan prinsip keseimbangan arus. Dalam kondisi normal, arus yang masuk melalui fasa akan kembali melalui netral dengan nilai yang sama. Jika terjadi selisih (misalnya akibat arus bocor ke tanah), perangkat akan mendeteksi ketidakseimbangan tersebut.

Jika selisih arus melebihi nilai sensitivitas (misalnya 30 mA untuk proteksi manusia), sistem akan trip dalam hitungan milidetik.

Fungsi Utama

• Melindungi manusia dari sengatan listrik
• Mencegah risiko kebakaran akibat arus bocor
• Menjadi proteksi tambahan pada sistem distribusi

Mengenal ELCB dalam Sistem Pengaman Listrik

Pengertian ELCB

Earth Leakage Circuit Breaker merupakan perangkat yang lebih dahulu dikenal sebagai alat proteksi kebocoran arus. Versi awalnya bekerja berdasarkan tegangan terhadap tanah.

Cara Kerja

ELCB tipe lama memonitor tegangan pada konduktor grounding. Jika terjadi kenaikan tegangan akibat kebocoran, alat akan memutus rangkaian.

Namun, sistem ini memiliki keterbatasan, karena tidak semua kondisi kebocoran terdeteksi jika jalur grounding tidak optimal.

Kelebihan dan Keterbatasan

Kelebihan:

• Cocok untuk instalasi lama
• Relatif sederhana

Keterbatasan:

• Bergantung pada sistem grounding
• Kurang sensitif dibanding teknologi terbaru

RCBO Kombinasi Proteksi Lebih Lengkap

Pengertian RCBO

Residual Current Breaker with Overcurrent Protection adalah perangkat yang menggabungkan fungsi proteksi arus bocor dan proteksi arus lebih dalam satu unit.

Fungsi Ganda

Perangkat ini mampu:

• Mendeteksi kebocoran arus
• Melindungi dari overcurrent
• Mengamankan sistem dari korsleting

Dengan kombinasi tersebut, RCBO sering digunakan pada panel distribusi modern yang membutuhkan proteksi komprehensif dalam ruang terbatas.

Keunggulan di Panel Distribusi

• Lebih ringkas
• Instalasi lebih praktis
• Perlindungan menyeluruh dalam satu modul

Perbedaan RCCB, ELCB, dan RCBO Secara Teknis

1. Dari Segi Fungsi

• RCCB: Proteksi arus bocor
• ELCB: Proteksi kebocoran berbasis tegangan (versi lama)
• RCBO: Proteksi arus bocor + arus lebih

2. Dari Segi Aplikasi

• RCCB banyak digunakan pada sistem modern
• ELCB biasanya ditemukan pada instalasi lama
• RCBO cocok untuk panel distribusi yang membutuhkan efisiensi ruang

3. Dari Segi Efektivitas

RCBO menawarkan proteksi paling lengkap, sedangkan RCCB tetap menjadi pilihan populer untuk proteksi kebocoran arus yang sensitif.

Penyebab Umum Korsleting dan Kebocoran Arus

Gangguan listrik tidak terjadi tanpa sebab. Beberapa faktor utama meliputi:

Isolasi Kabel Rusak

Panas berlebih, usia kabel, atau gesekan mekanis dapat merusak isolasi dan menyebabkan hubungan singkat.

Instalasi Tidak Sesuai Standar

Penggunaan kabel di bawah kapasitas arus, sambungan tidak presisi, atau sistem grounding yang buruk dapat meningkatkan risiko gangguan.

Lingkungan Lembab

Area dengan kelembaban tinggi meningkatkan potensi arus bocor.

Beban Berlebih

Distribusi daya yang tidak seimbang dapat memicu trip pada sistem proteksi.

Cara Memilih Perangkat Proteksi yang Tepat

Pemilihan perangkat tidak bisa dilakukan sembarangan. Beberapa faktor yang harus diperhatikan:

1. Kapasitas Arus

Sesuaikan rating arus dengan kebutuhan beban.

2. Sensitivitas

Untuk proteksi manusia, biasanya digunakan sensitivitas 30 mA.

3. Jenis Instalasi

Instalasi industri memerlukan pendekatan berbeda dibanding hunian.

4. Konsultasi dengan Panel Maker Profesional

Desain panel yang tepat akan menentukan efektivitas sistem proteksi secara keseluruhan. CV. Kanar Angkasa Electrical menyediakan layanan perancangan dan pembuatan panel listrik sesuai kebutuhan proyek industri, gedung, maupun komersial.

Integrasi Sistem Proteksi dalam Panel Listrik

Proteksi tidak berdiri sendiri. Semua komponen harus terintegrasi dalam sistem panel distribusi yang dirancang dengan baik.

Panel listrik modern umumnya menggabungkan:

• Main breaker
• Proteksi kebocoran arus
• Proteksi arus lebih
• Sistem monitoring

Dengan desain yang tepat, risiko gangguan dapat ditekan secara signifikan.

CV. Kanar Angkasa Electrical memastikan setiap panel dirancang sesuai standar keselamatan dan kebutuhan operasional klien, sehingga sistem distribusi listrik menjadi lebih aman dan efisien.

Dampak Finansial Jika Sistem Proteksi Tidak Optimal

Banyak perusahaan baru menyadari pentingnya proteksi setelah terjadi insiden. Padahal, kerugian akibat gangguan listrik bisa meliputi:

• Kerusakan mesin produksi
• Kehilangan data penting
• Downtime operasional
• Potensi klaim asuransi

Investasi pada sistem proteksi jauh lebih kecil dibandingkan potensi kerugian akibat kegagalan sistem.

Standar dan Praktik Terbaik dalam Sistem Proteksi

Dalam perancangan panel listrik, standar keselamatan menjadi acuan utama. Praktik terbaik meliputi:

• Pemisahan jalur beban kritis
• Penggunaan perangkat proteksi sesuai rating
• Pengujian sistem sebelum commissioning
• Maintenance berkala

Panel maker profesional akan memastikan setiap perangkat terpasang sesuai diagram dan spesifikasi teknis.

Pentingnya Koordinasi Proteksi dalam Sistem Distribusi

Dalam sistem distribusi listrik, setiap perangkat pengaman tidak bekerja secara terpisah. Diperlukan koordinasi proteksi yang baik agar ketika terjadi gangguan, hanya bagian yang bermasalah saja yang terputus, bukan seluruh sistem.

Koordinasi ini bertujuan untuk:

• Mengurangi area terdampak saat terjadi gangguan
• Menjaga kontinuitas operasional
• Meminimalkan downtime produksi
• Menghindari pemadaman total yang merugikan

Sebagai contoh, pada instalasi industri dengan beberapa panel cabang, pengaturan selektivitas harus diperhitungkan sejak tahap desain. Dengan demikian, ketika terjadi gangguan pada salah satu jalur, sistem utama tetap berjalan normal.

Perencanaan seperti ini biasanya dilakukan oleh panel maker berpengalaman yang memahami karakteristik beban dan skema distribusi secara menyeluruh.

Peran Grounding dalam Sistem Keamanan

Sistem pentanahan atau grounding sering kali dianggap sepele, padahal fungsinya sangat vital. Grounding yang baik membantu mengalirkan arus gangguan ke tanah secara aman dan menjaga stabilitas sistem.

Beberapa manfaat sistem grounding yang optimal antara lain:

• Mengurangi risiko sengatan listrik
• Menstabilkan tegangan
• Membantu perangkat proteksi bekerja lebih akurat
• Mengurangi gangguan pada peralatan elektronik sensitif

Tanpa sistem grounding yang benar, efektivitas proteksi bisa menurun. Oleh karena itu, perencanaan grounding harus menjadi bagian integral dalam pembuatan panel dan instalasi listrik secara keseluruhan.

Pentingnya Pengujian Sebelum Sistem Dioperasikan

Sebelum sistem listrik digunakan secara penuh, tahap pengujian sangat penting dilakukan. Pengujian ini memastikan bahwa seluruh komponen bekerja sesuai spesifikasi teknis.

Beberapa tahapan yang umumnya dilakukan:

1. Pemeriksaan koneksi kabel dan terminal
2. Pengujian mekanisme trip
3. Pengukuran tahanan isolasi
4. Simulasi beban

Tahap commissioning yang terstruktur membantu mengidentifikasi potensi masalah sejak awal. Hal ini akan mengurangi risiko gangguan di kemudian hari dan meningkatkan kepercayaan pengguna terhadap sistem yang dipasang.

Perawatan Berkala untuk Menjaga Kinerja Optimal

Sistem kelistrikan bukan instalasi yang bisa dibiarkan tanpa perawatan. Seiring waktu, komponen dapat mengalami penurunan performa akibat panas, debu, getaran, atau faktor lingkungan lainnya.

Program maintenance berkala biasanya meliputi:

• Pembersihan panel dari debu
• Pengencangan ulang terminal
• Pemeriksaan visual komponen
• Pengujian fungsi proteksi

Dengan perawatan rutin, potensi kegagalan dapat dideteksi lebih awal. Selain itu, umur pakai sistem juga menjadi lebih panjang dan biaya perbaikan besar dapat dihindari.

Investasi Keamanan untuk Keberlanjutan Bisnis

Banyak pelaku usaha masih memandang sistem proteksi sebagai biaya tambahan. Padahal, dari sudut pandang manajemen risiko, sistem keamanan adalah bentuk investasi jangka panjang.

Keuntungan investasi pada sistem yang dirancang dengan baik meliputi:

• Operasional lebih stabil
• Reputasi perusahaan lebih terpercaya
• Risiko kecelakaan kerja lebih rendah
• Kepatuhan terhadap standar keselamatan

Keamanan kelistrikan yang terencana bukan hanya melindungi aset fisik, tetapi juga menjaga keberlangsungan bisnis secara menyeluruh. Dengan dukungan perencanaan dan instalasi yang tepat, sistem distribusi daya dapat menjadi fondasi yang kuat bagi pertumbuhan perusahaan di masa depan.

FAQ

Kesimpulan

Keamanan sistem kelistrikan tidak boleh diabaikan. Risiko korsleting dan kebocoran arus dapat dicegah dengan pemilihan perangkat proteksi yang tepat serta desain panel yang profesional.

Memahami peran dan fungsi masing-masing perangkat akan membantu menentukan solusi terbaik sesuai kebutuhan instalasi. Dengan perencanaan yang matang dan dukungan panel maker berpengalaman seperti CV. Kanar Angkasa Electrical, sistem distribusi listrik dapat beroperasi lebih aman, stabil, dan andal dalam jangka panjang.

Untuk informasi lebih lanjut mengenai solusi panel listrik industri dan komersial, kunjungi website resmi https://kae.co.id dan konsultasikan kebutuhan proyek Anda bersama tim profesional.
