Pneumatic: Fungsi, Komponen, dan Aplikasi Industri

Pneumatic merupakan teknologi yang banyak digunakan dalam otomasi industri untuk menghasilkan gerakan mekanis menggunakan udara bertekanan. Sistem ini diterapkan pada mesin produksi, conveyor, mesin pengemasan, hingga peralatan manufaktur yang membutuhkan gerakan berulang dan pengendalian otomatis.

Dalam penerapannya, sistem pneumatic terdiri dari berbagai komponen, seperti kompresor udara, katup pengarah, silinder pneumatic, selang, dan unit pengolahan udara. Untuk mendukung proses otomatis, sistem tersebut juga dapat diintegrasikan dengan sensor, solenoid valve, Programmable Logic Controller (PLC), dan panel kontrol listrik.

Memahami fungsi serta karakteristik setiap komponen membantu engineer, teknisi maintenance, dan tim procurement menentukan sistem pneumatic yang sesuai dengan kebutuhan operasional.

---

---

---

Apa Itu Pneumatic ?

Pneumatic adalah teknologi yang memanfaatkan udara bertekanan untuk menghasilkan tenaga dan menggerakkan mekanisme tertentu. Udara bertekanan dialirkan melalui rangkaian katup dan saluran menuju aktuator, seperti silinder pneumatic atau air motor.

Berbeda dengan sistem hydraulic yang menggunakan cairan bertekanan, sistem pneumatic menggunakan gas sebagai media kerjanya. Karakteristik ini membuat pneumatic banyak digunakan pada aplikasi yang memerlukan gerakan relatif cepat, siklus berulang, dan mekanisme kontrol yang praktis.

Cara Kerja Sistem Pneumatic

Secara umum, proses kerja pneumatic dimulai ketika kompresor menghasilkan udara bertekanan. Udara kemudian melewati unit pengolahan udara untuk membantu mengatur tekanan serta menyaring kontaminan dan, apabila diperlukan, mengatur pelumasan.

Selanjutnya, katup pengarah mengatur aliran udara menuju aktuator. Pada silinder pneumatic, udara bertekanan mendorong piston sehingga menghasilkan gerakan linear. Ketika arah aliran berubah, piston dapat kembali ke posisi awal atau bergerak ke arah sebaliknya, bergantung pada konfigurasi silinder.

Dalam sistem otomatis, perubahan posisi katup dapat dikendalikan menggunakan solenoid valve yang menerima sinyal dari rangkaian kontrol atau PLC.

---

Fungsi Pneumatic dalam Otomasi Industri

Sistem pneumatic memiliki beberapa fungsi penting dalam proses manufaktur dan otomasi, antara lain:

• Menggerakkan mekanisme mesin: mengoperasikan silinder untuk mendorong, menekan, menjepit, atau memindahkan benda kerja.
• Mendukung proses pengemasan: menjalankan mekanisme pemotongan, penjepitan, dan pemindahan produk sesuai desain mesin.
• Mengendalikan urutan proses: mengatur gerakan aktuator berdasarkan sinyal sensor dan logika kontrol.
• Membantu penanganan material: menggerakkan mekanisme pemilah dan pemindah produk.
• Mendukung otomatisasi berulang: menjalankan gerakan dengan urutan yang konsisten selama parameter operasi dan kondisi sistem terjaga.

Pemilihan sistem pneumatic tetap perlu mempertimbangkan gaya yang dibutuhkan, kecepatan aktuator, konsumsi udara, serta frekuensi siklus kerja.

---

Komponen Utama Sistem Pneumatic

1. Kompresor Udara dan Unit Pengolahan Udara

Kompresor berfungsi menghasilkan udara bertekanan sebagai sumber energi sistem pneumatic. Kapasitas kompresor harus disesuaikan dengan kebutuhan aliran udara seluruh peralatan yang beroperasi, termasuk potensi kebocoran dan kebutuhan cadangan.

Unit pengolahan udara atau air preparation unit umumnya mencakup filter dan regulator. Filter membantu mengurangi kontaminan, sedangkan regulator mengatur tekanan kerja sesuai kebutuhan. Lubricator dapat digunakan apabila komponen memang memerlukan pelumasan melalui udara.

2. Solenoid Valve dan Directional Control Valve

Directional control valve mengatur arah aliran udara menuju aktuator. Pada elektro-pneumatic, solenoid valve menggunakan energi listrik untuk mengoperasikan mekanisme katup sehingga pergerakan pneumatic dapat dikendalikan melalui rangkaian listrik atau PLC.

Pemilihan katup harus mempertimbangkan jumlah port, jumlah posisi, kapasitas aliran, tekanan kerja, tegangan koil, dan konfigurasi normal katup.

3. Silinder Pneumatic, Selang, dan Fitting

Silinder pneumatic mengubah energi udara bertekanan menjadi gerakan mekanis. Selang dan fitting menghubungkan komponen sekaligus menyalurkan udara dengan aman.

Silinder single-acting umumnya menggunakan udara untuk menghasilkan gerakan pada satu arah dan pegas atau mekanisme lain untuk kembali. Silinder double-acting menggunakan udara bertekanan untuk menggerakkan piston pada kedua arah.

Ukuran bore, panjang langkah, tekanan kerja, beban, dan kecepatan perlu diperhitungkan sebelum menentukan model silinder.

---

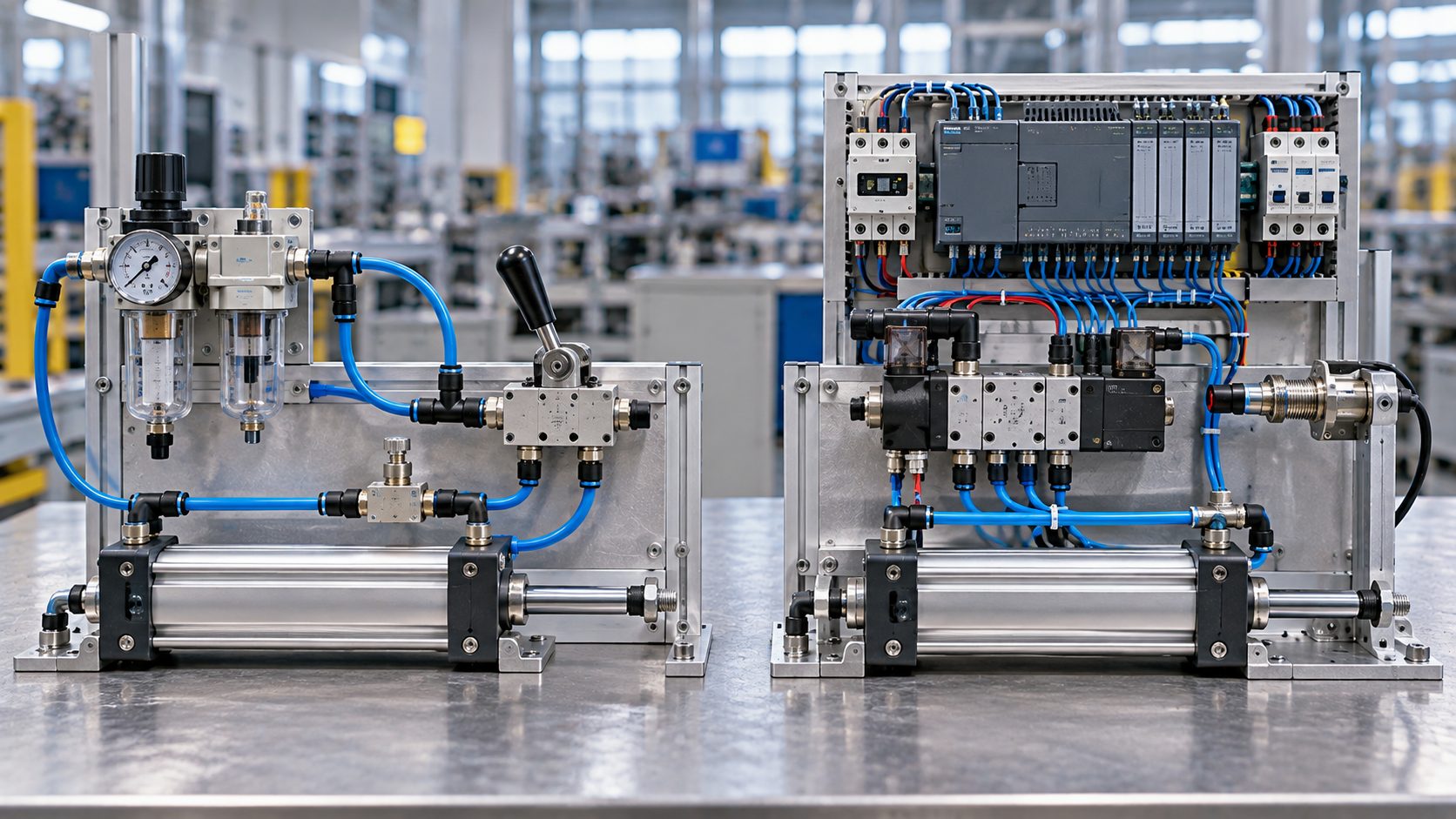

Jenis Sistem Pneumatic dan Perbedaannya

Dua konfigurasi yang umum digunakan adalah pneumatic konvensional dan elektro-pneumatic.

Aspek	Pneumatic konvensional	Elektro-pneumatic
Pengendalian	Katup dan rangkaian pneumatic	Sinyal listrik mengendalikan katup
Komponen kontrol	Katup manual atau pneumatic	Solenoid valve, sensor, dan kontrol listrik
Integrasi PLC	Memerlukan konfigurasi tambahan sesuai sistem	Umumnya lebih mudah diintegrasikan
Aplikasi	Mekanisme sederhana	Mesin otomatis dengan urutan proses kompleks

Elektro-pneumatic dapat memberikan fleksibilitas lebih tinggi untuk mengatur urutan gerakan, monitoring status, dan perubahan program. Namun, sistem ini memerlukan desain wiring, proteksi listrik, dan konfigurasi kontrol yang sesuai.

---

Cara Memilih Sistem Pneumatic untuk Industri

Pemilihan sistem pneumatic perlu dimulai dengan identifikasi kebutuhan proses, bukan hanya menentukan ukuran komponen berdasarkan perkiraan.

Tekanan Kerja, Gaya, dan Aliran Udara

Pastikan tekanan kerja tersedia sesuai spesifikasi aktuator dan katup. Gaya silinder secara teoritis berkaitan dengan tekanan dan luas penampang piston, dengan rumus dasar:

Gaya = Tekanan × Luas Penampang

Gaya aktual dapat lebih rendah akibat gesekan, rugi-rugi sistem, dan kondisi mekanis. Kebutuhan aliran udara juga perlu dihitung berdasarkan ukuran silinder, panjang langkah, tekanan, kecepatan, dan frekuensi siklus.

Lingkungan Kerja dan Keandalan Komponen

Periksa suhu, kelembapan, debu, paparan cairan, dan potensi kontaminasi. Pastikan material seal, housing, selang, serta rating komponen sesuai dengan kondisi kerja.

Perhatikan pula kualitas udara bertekanan, kebocoran sambungan, dan ketersediaan komponen pengganti. Pemeriksaan berkala membantu mengurangi pemborosan udara dan gangguan operasi.

Kompatibilitas PLC dan Panel Kontrol

Pada sistem elektro-pneumatic, tegangan koil solenoid valve harus sesuai dengan sumber daya dan perangkat output PLC. Engineer juga perlu memeriksa arus beban, konfigurasi output, sinyal sensor, diagram wiring, serta kebutuhan interlock.

Untuk aplikasi yang memerlukan penghentian darurat atau fungsi keselamatan, rancangan harus menggunakan arsitektur dan komponen keselamatan yang sesuai. Kontrol pneumatic biasa tidak otomatis memenuhi persyaratan keselamatan mesin.

---

Aplikasi Pneumatic pada Mesin dan Panel Kontrol

Pneumatic banyak digunakan pada mesin pengemasan, conveyor, perakitan otomatis, sistem penjepit benda kerja, dan peralatan manufaktur.

Dalam sistem elektro-pneumatic, sensor mendeteksi posisi objek atau aktuator, kemudian mengirimkan sinyal ke PLC. PLC memproses sinyal berdasarkan program dan mengaktifkan solenoid valve untuk mengatur gerakan silinder.

Panel kontrol listrik mendukung pengoperasian sistem tersebut melalui catu daya, PLC, terminal, perangkat proteksi, dan pengawatan kontrol. Karena itu, desain panel perlu mempertimbangkan jumlah input-output, kebutuhan ekspansi, tata letak komponen, dan dokumentasi teknis.

CV. Kanar Angkasa Electrical (KAE) bergerak di bidang pembuatan panel listrik dan panel kontrol industri. Untuk proyek yang menggabungkan sistem pneumatic dengan otomasi listrik, perencanaan integrasi kontrol dapat disesuaikan dengan kebutuhan mesin dan spesifikasi proyek.

Informasi layanan tersedia melalui website resmi KAE.

---

Faktor yang Memengaruhi Biaya Sistem Pneumatic

Biaya sistem pneumatic dipengaruhi oleh kapasitas kompresor, jumlah dan ukuran silinder, jenis katup, panjang jaringan udara, kebutuhan sensor, serta kompleksitas kontrol.

Pada sistem elektro-pneumatic, kebutuhan PLC, modul input-output, panel listrik, perangkat proteksi, dan pekerjaan instalasi turut memengaruhi anggaran. Biaya operasional juga perlu memperhitungkan konsumsi listrik kompresor, kebocoran udara, penggantian seal, dan pemeliharaan berkala.

Untuk pengadaan proyek, bandingkan spesifikasi teknis, kebutuhan jumlah komponen, kompatibilitas antarkomponen, ketersediaan suku cadang, dan biaya pemeliharaan. Perbandingan tersebut membantu memastikan sistem yang dipilih sesuai dengan kebutuhan operasional.

---

FAQ

---

Kesimpulan

Pneumatic merupakan teknologi penting dalam otomasi industri yang memanfaatkan udara bertekanan untuk menghasilkan gerakan mekanis. Keandalan sistem bergantung pada pemilihan komponen, perhitungan kebutuhan gaya dan aliran, kualitas udara, serta perawatan berkala.

Untuk aplikasi elektro-pneumatic, integrasi antara sensor, solenoid valve, PLC, dan panel kontrol listrik perlu dirancang sesuai kebutuhan operasional dan persyaratan keselamatan.
