Sensor Proximity: Fungsi, Jenis, dan Aplikasi Industri

Sensor proximity merupakan komponen penting dalam sistem otomasi industri yang berfungsi mendeteksi keberadaan atau posisi objek tanpa kontak fisik langsung. Perangkat ini banyak digunakan pada mesin produksi, conveyor, sistem kontrol otomatis, dan berbagai instalasi elektrikal yang membutuhkan deteksi objek secara konsisten.

Dalam pemilihan sensor proximity, pengguna perlu mempertimbangkan jenis material yang dideteksi, jarak deteksi, tegangan kerja, tipe output, serta kompatibilitas dengan Programmable Logic Controller (PLC). Pemilihan spesifikasi yang sesuai membantu meningkatkan keandalan proses produksi dan mengurangi risiko kesalahan deteksi.

---

---

---

Apa Itu Sensor Proximity ?

Sensor proximity adalah perangkat elektronik yang mendeteksi keberadaan objek dalam jarak tertentu tanpa harus menyentuh objek tersebut. Dalam aplikasi industri, sensor ini digunakan untuk memberikan sinyal kepada sistem kontrol ketika suatu benda memasuki area deteksi.

Prinsip kerjanya bergantung pada teknologi yang digunakan. Sensor induktif memanfaatkan medan elektromagnetik, sedangkan sensor kapasitif merespons perubahan kapasitansi. Sensor fotoelektrik menggunakan cahaya untuk mendeteksi objek, sementara sensor magnetik merespons medan magnet.

Setiap teknologi memiliki karakteristik berbeda sehingga pemilihannya perlu disesuaikan dengan kebutuhan mesin dan kondisi lingkungan kerja.

Cara Kerja Sensor Proximity

Ketika objek memasuki area deteksi, sensor menghasilkan perubahan sinyal pada output-nya. Sinyal tersebut dapat diteruskan ke PLC, relay, atau perangkat kontrol lain untuk menjalankan logika tertentu.

Sebagai contoh, pada conveyor produksi, sensor proximity dapat mendeteksi keberadaan benda kerja. PLC kemudian memproses sinyal tersebut untuk mengaktifkan penghentian conveyor, menghitung jumlah produk, atau mengendalikan tahapan proses berikutnya sesuai program yang telah ditentukan.

---

Fungsi Sensor Proximity dalam Industri

Sensor proximity memiliki sejumlah fungsi dalam otomasi industri, antara lain:

• Deteksi posisi objek: mengetahui keberadaan benda kerja pada titik tertentu.
• Penghitung produk: membantu menghitung benda yang melewati jalur produksi.
• Kontrol pergerakan mesin: memberikan sinyal posisi untuk mengatur urutan kerja mesin.
• Monitoring proses: menyediakan informasi status objek kepada sistem kontrol.
• Otomatisasi conveyor: mendukung pengaturan aliran material dan proses penyortiran.

Penggunaan sensor yang tepat dapat membantu mengurangi ketergantungan pada pemeriksaan manual. Namun, efektivitasnya tetap bergantung pada pemilihan spesifikasi, pemasangan, dan pengaturan sistem kontrol yang benar.

Integrasi Sensor Proximity dengan PLC

Dalam sistem otomasi, sensor proximity berfungsi sebagai perangkat input yang memberikan informasi kepada PLC. Selanjutnya, PLC memproses sinyal berdasarkan logika program untuk mengendalikan output seperti kontaktor, relay, solenoid valve, atau motor melalui rangkaian kontrol yang sesuai.

Sebelum integrasi, teknisi perlu memeriksa tegangan suplai, tipe output PNP atau NPN, konfigurasi wiring, serta kompatibilitas input PLC. Kesalahan pada aspek tersebut dapat menyebabkan sensor tidak terbaca atau menghasilkan kondisi operasi yang tidak diinginkan.

---

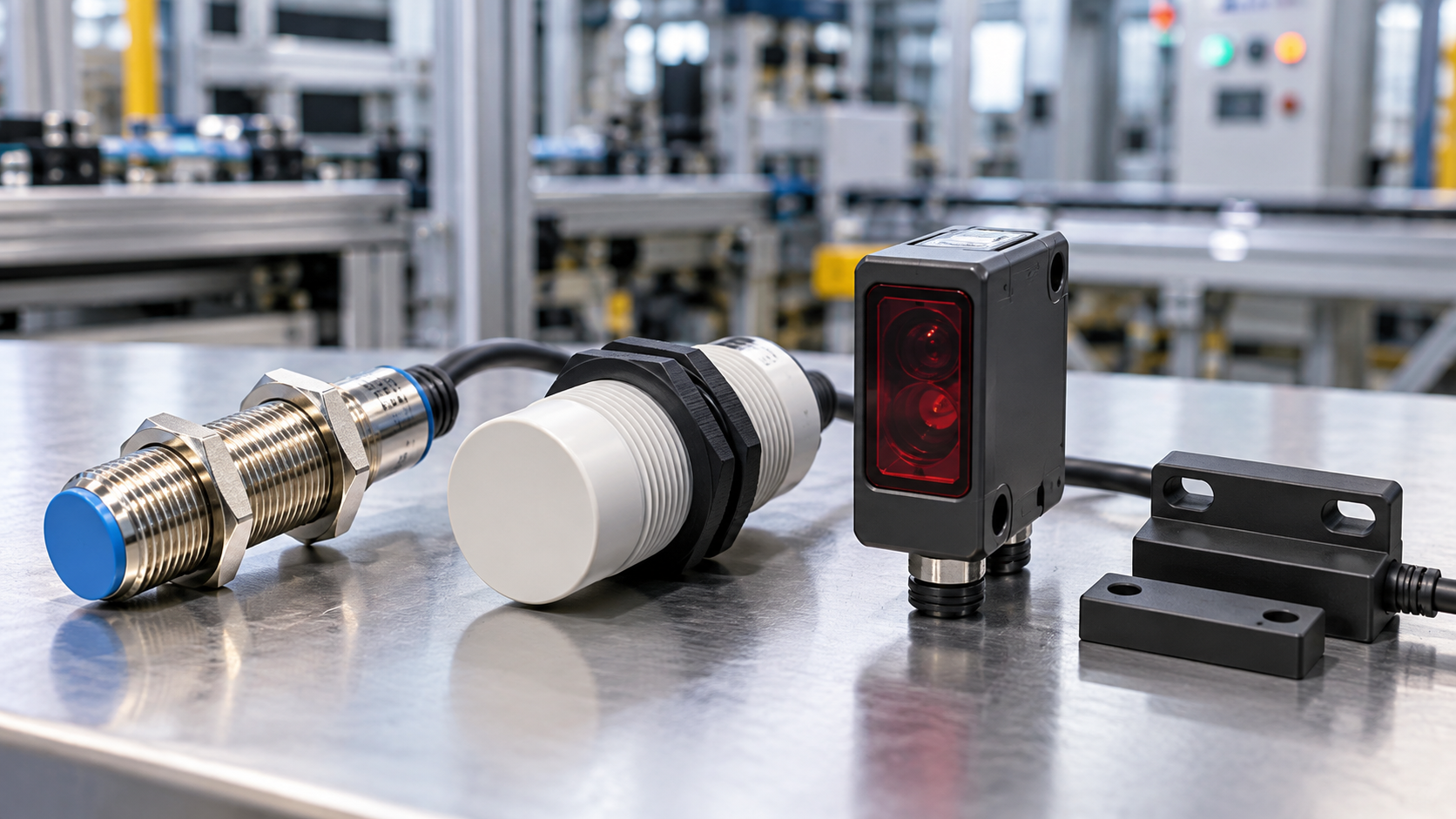

Jenis-Jenis Sensor Proximity dan Perbedaannya

Pemilihan jenis sensor proximity harus didasarkan pada material objek, lingkungan instalasi, dan kebutuhan jarak deteksi.

1. Sensor Proximity Induktif

Sensor induktif mendeteksi objek logam melalui perubahan medan elektromagnetik. Jenis ini umum digunakan untuk mendeteksi komponen baja, aluminium, dan logam lainnya, dengan jarak deteksi yang bergantung pada karakteristik sensor serta material target.

Aplikasinya meliputi pendeteksian posisi komponen mesin, penghitung benda logam, dan monitoring pergerakan mekanis.

2. Sensor Proximity Kapasitif

Sensor kapasitif mendeteksi perubahan kapasitansi akibat keberadaan objek. Teknologi ini dapat digunakan untuk mendeteksi berbagai material, termasuk plastik, kaca, serbuk, dan cairan, bergantung pada karakteristik sensor dan kondisi aplikasinya.

Sensor kapasitif sering dipertimbangkan untuk sistem pengemasan, pendeteksian isi wadah, dan monitoring material pada proses produksi.

3. Sensor Fotoelektrik dan Magnetik

Sensor fotoelektrik menggunakan pancaran dan penerimaan cahaya untuk mendeteksi objek. Teknologi ini dapat digunakan untuk berbagai jenis material, termasuk objek nonlogam, dengan mempertimbangkan warna, transparansi, jarak, dan kondisi permukaan target.

Sementara itu, sensor magnetik mendeteksi medan magnet dan digunakan pada aplikasi tertentu, misalnya membaca posisi piston silinder pneumatik menggunakan magnet yang sesuai.

Jenis sensor	Prinsip deteksi	Contoh aplikasi
Induktif	Medan elektromagnetik	Deteksi komponen logam
Kapasitif	Perubahan kapasitansi	Deteksi material nonlogam atau isi wadah
Fotoelektrik	Cahaya	Penghitungan produk pada conveyor
Magnetik	Medan magnet	Deteksi posisi silinder pneumatik

---

Cara Memilih Sensor Proximity yang Tepat

Memilih sensor proximity untuk kebutuhan industri tidak cukup hanya berdasarkan harga atau bentuk fisiknya. Spesifikasi teknis harus disesuaikan dengan kondisi operasi agar sensor dapat bekerja secara andal.

Material Objek dan Jarak Deteksi

Identifikasi terlebih dahulu objek yang akan dideteksi. Sensor induktif umumnya digunakan untuk logam, sedangkan sensor kapasitif atau fotoelektrik dapat dipertimbangkan untuk material lain sesuai kebutuhan.

Periksa pula sensing distance atau jarak deteksi nominal. Jarak aktual dapat dipengaruhi oleh jenis material target, ukuran objek, metode pemasangan, dan kondisi lingkungan. Berikan margin yang memadai agar deteksi tidak terlalu bergantung pada posisi objek yang presisi.

Tegangan, Output, dan Kompatibilitas PLC

Periksa tegangan suplai sensor, jenis output, jumlah kabel, serta konfigurasi NO atau NC. Untuk sensor DC, tipe output PNP atau NPN perlu disesuaikan dengan spesifikasi input PLC.

Pastikan juga kebutuhan arus, metode pengawatan, dan jenis konektor sesuai dengan rancangan sistem kontrol. Jika sensor akan dipasang pada panel atau mesin yang sudah beroperasi, periksa diagram wiring dan spesifikasi perangkat yang digunakan sebelumnya.

Lingkungan Kerja dan IP Rating

Lingkungan industri dapat melibatkan debu, kelembapan, getaran, minyak, atau proses pencucian. Karena itu, periksa tingkat perlindungan IP, rentang suhu kerja, material housing, dan ketahanan sensor terhadap kondisi lingkungan yang relevan.

Pertimbangkan pula ruang pemasangan, jarak dari sumber gangguan, serta persyaratan keselamatan mesin. Sensor proximity standar tidak otomatis dapat menggantikan perangkat keselamatan khusus pada aplikasi yang memerlukan fungsi safety-rated.

---

Aplikasi Sensor Proximity pada Panel dan Mesin Industri

Sensor proximity banyak digunakan pada mesin produksi otomatis, conveyor, mesin pengemasan, sistem sortir, dan peralatan penanganan material.

Pada conveyor, sensor dapat memberikan sinyal ketika produk mencapai posisi tertentu. Pada mesin produksi, sensor induktif dapat mendeteksi posisi komponen logam sebelum proses berikutnya dijalankan.

Dalam sistem panel kontrol listrik, sinyal sensor dapat dihubungkan ke PLC untuk mendukung logika pengendalian, interlock proses, dan pemantauan status mesin. Rancangan panel perlu memperhatikan terminal, proteksi rangkaian, pemisahan pengawatan yang sesuai, serta dokumentasi wiring.

CV. Kanar Angkasa Electrical (KAE) bergerak di bidang pembuatan panel listrik dan solusi panel kontrol industri. Untuk proyek yang membutuhkan integrasi sensor dengan PLC atau sistem kontrol, perencanaan spesifikasi perangkat dan rancangan panel perlu dilakukan sesuai kebutuhan aplikasi.

Informasi layanan dapat dilihat melalui website resmi KAE.

---

Faktor yang Memengaruhi Harga Sensor Proximity

Harga sensor proximity dapat berbeda berdasarkan teknologi, merek, jarak deteksi, tegangan kerja, tipe output, bentuk housing, konektor, dan tingkat perlindungan lingkungan.

Spesifikasi khusus untuk lingkungan industri tertentu juga dapat memengaruhi biaya pengadaan. Karena itu, membandingkan produk sebaiknya dilakukan berdasarkan kesetaraan spesifikasi, bukan hanya harga satuan.

Untuk kebutuhan proyek, perhitungkan pula jumlah unit, aksesori pemasangan, kabel, waktu pengadaan, kebutuhan penggantian, dan kompatibilitas dengan sistem yang sudah terpasang. Pendekatan ini membantu tim procurement dan engineer mengevaluasi kesesuaian produk dengan kebutuhan operasional.

---

FAQ

---

Kesimpulan

Sensor proximity berperan penting dalam mendukung deteksi objek dan pengendalian otomatis pada berbagai aplikasi industri. Pemilihan perangkat perlu mempertimbangkan teknologi sensor, material target, jarak deteksi, tegangan kerja, tipe output, dan kondisi lingkungan.

Untuk proyek yang melibatkan panel kontrol listrik dan integrasi PLC, kesesuaian antara sensor, sistem pengawatan, dan perangkat kontrol perlu direncanakan sejak awal.
