Kupas Tuntas Panel Free Standing Desain Kokoh untuk Performa Maksimal di Industri

Dalam dunia industri modern, keberadaan sistem distribusi listrik yang stabil dan aman merupakan fondasi utama operasional. Tanpa sistem panel yang tepat, risiko gangguan produksi, kerusakan mesin, hingga potensi bahaya kelistrikan bisa meningkat drastis. Oleh karena itu, pemilihan jenis panel listrik tidak boleh dilakukan secara sembarangan.

Salah satu jenis panel yang banyak digunakan di sektor industri, gedung komersial, hingga infrastruktur adalah panel free standing. Desainnya yang berdiri sendiri dengan konstruksi kokoh membuatnya mampu menampung banyak komponen sekaligus memberikan perlindungan optimal.

Melalui artikel ini, kita akan mengulas secara menyeluruh mulai dari pengertian, fungsi, keunggulan, material, hingga tips memilih panel free standing berkualitas. Artikel ini juga disesuaikan sebagai referensi edukatif sekaligus soft selling untuk kebutuhan pembuatan panel di CV. Kanar Angkasa Electrical melalui website resminya di https://kae.co.id.

Galeri

Pengertian Panel Free Standing

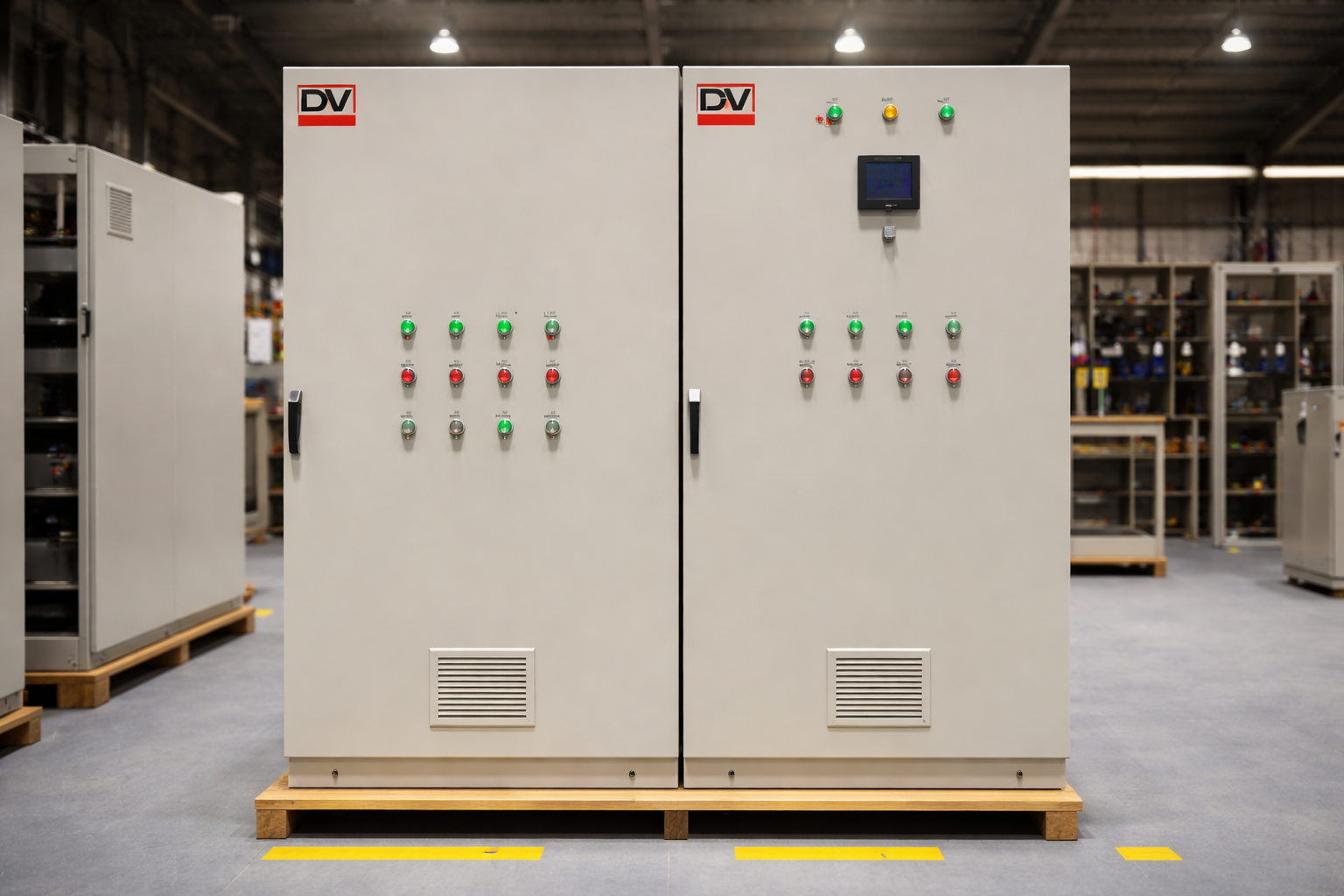

Panel free standing adalah panel listrik yang dirancang berdiri di lantai (floor mounting) tanpa perlu dipasang menempel pada dinding. Panel ini umumnya memiliki ukuran besar dan digunakan untuk kebutuhan distribusi daya skala menengah hingga besar.

Berbeda dengan wall mounting panel yang kapasitasnya terbatas, panel free standing memungkinkan integrasi banyak komponen seperti MCCB, ACB, kontaktor, relay, hingga sistem otomasi.

Karakteristik utamanya meliputi:

• Berdiri mandiri di lantai
• Memiliki pondasi / base frame
• Kapasitas komponen besar
• Akses pintu depan / belakang
• Struktur rangka lebih tebal

Karena itu, panel free standing sering menjadi pilihan utama pada instalasi industri yang membutuhkan keandalan tinggi.

Fungsi Panel Free Standing di Industri

Penggunaan panel free standing bukan sekadar sebagai kotak listrik, tetapi memiliki fungsi vital dalam sistem tenaga.

1. Distribusi Daya Listrik

Panel berperan menyalurkan listrik dari sumber utama ke berbagai beban seperti mesin, HVAC, dan penerangan.

2. Proteksi Peralatan

Dilengkapi proteksi seperti MCCB, MCB, dan relay untuk mencegah short circuit maupun overload.

3. Monitoring Sistem

Tersedia metering seperti ampere meter, volt meter, dan power meter untuk pemantauan real-time.

4. Kontrol Operasional

Digunakan untuk mengontrol motor, pompa, maupun sistem produksi otomatis.

Dengan fungsi tersebut, panel free standing menjadi pusat kendali distribusi listrik industri.

Keunggulan Panel Free Standing

Desain Kokoh & Heavy Duty

Struktur rangka menggunakan plat baja tebal sehingga tahan benturan dan getaran mesin.

Kapasitas Lebih Besar

Mampu menampung banyak komponen dalam satu enclosure.

Fleksibel untuk Pengembangan

Masih memungkinkan penambahan modul di masa depan.

Akses Maintenance Mudah

Pintu lebar memudahkan teknisi melakukan perawatan.

Keamanan Lebih Tinggi

Dilengkapi grounding system dan door interlock.

Karena keunggulan ini, panel free standing banyak digunakan pada sistem kelistrikan kritikal.

Material & Konstruksi Panel

Kualitas panel free standing sangat dipengaruhi material yang digunakan.

Plat Baja / Steel Plate

Ketebalan umum 1.5 mm – 3 mm tergantung kapasitas.

Rangka Hollow / UNP Frame

Memberikan kekuatan struktur berdiri.

Finishing Powder Coating

Melindungi dari karat dan korosi.

Gasket Door Seal

Menjaga panel tetap kedap debu dan air.

Material premium memastikan panel free standing lebih tahan lama di lingkungan industri.

Tingkat Proteksi (IP Rating)

IP Rating menunjukkan ketahanan panel terhadap benda asing dan air.

Contoh yang umum:

• IP42 → Indoor standard
• IP54 → Tahan debu terbatas
• IP55 → Tahan semprotan air
• IP65 → Heavy duty outdoor

Pemilihan IP pada panel free standing harus menyesuaikan lokasi instalasi.

Komponen yang Umum Digunakan

Isi dari panel free standing biasanya terdiri dari:

• ACB / MCCB
• MCB
• Kontaktor
• Thermal overload relay
• Busbar tembaga
• Power meter digital
• Selector switch
• Pilot lamp
• PLC & HMI (opsional)

Kombinasi komponen tersebut menjadikan panel free standing sebagai pusat distribusi sekaligus kontrol.

Standar & Sertifikasi Panel

Panel industri wajib mengikuti standar keselamatan, seperti:

• IEC 61439
• SPLN (PLN)
• ISO 9001 manufacturing
• Standar K3 listrik

CV. Kanar Angkasa Electrical memproduksi panel free standing sesuai standar tersebut sehingga aman digunakan untuk proyek nasional.

Aplikasi Panel Free Standing

Penggunaan panel free standing sangat luas, antara lain:

Industri Manufaktur

Mengontrol mesin produksi dan distribusi daya.

Gedung Komersial

Mall, hotel, dan perkantoran.

Rumah Sakit

Untuk sistem listrik kritikal.

Data Center

Distribusi daya server.

Infrastruktur

Bandara, pelabuhan, dan utilitas.

Fleksibilitas aplikasi membuat panel free standing menjadi solusi universal.

Tips Memilih Panel Free Standing Berkualitas

Agar investasi tepat, berikut panduannya:

1. Hitung kebutuhan daya
2. Tentukan ukuran enclosure
3. Pilih ketebalan material
4. Pastikan IP rating sesuai
5. Gunakan komponen original
6. Pilih panel maker berpengalaman

Pemilihan vendor seperti CV. Kanar Angkasa Electrical memastikan panel free standing diproduksi presisi dan sesuai kebutuhan proyek.

Proses Produksi Panel Free Standing

Produksi panel tidak bisa sembarangan. Tahapannya meliputi:

1. Design Engineering

Pembuatan shop drawing & wiring diagram.

2. Fabrikasi Enclosure

Pemotongan, bending, dan welding.

3. Finishing

Powder coating oven.

4. Assembly Komponen

Pemasangan busbar & perangkat listrik.

5. Wiring Installation

Penarikan kabel sesuai standar warna.

6. Testing & Commissioning

Function test, megger test, dan load test.

Seluruh proses produksi panel free standing di CV. Kanar Angkasa Electrical dilakukan dengan quality control ketat.

Perawatan & Maintenance Panel

Agar عمر pakai panjang, lakukan:

• Inspeksi visual rutin
• Pembersihan debu
• Pengencangan baut
• Thermal scanning
• Pengujian proteksi

Maintenance berkala menjaga performa panel free standing tetap optimal.

Peran Desain Ergonomis dalam Efisiensi Operasional

Selain kekuatan konstruksi dan kelengkapan komponen, aspek desain ergonomis juga memegang peranan penting dalam mendukung kelancaran operasional sistem kelistrikan industri. Perancangan tata letak perangkat di dalam enclosure tidak boleh dilakukan secara acak. Setiap posisi harus mempertimbangkan kemudahan akses, jalur kabel, sirkulasi panas, serta keselamatan teknisi saat melakukan pengoperasian maupun perawatan.

Penempatan alat ukur, tombol kontrol, dan indikator visual biasanya disusun pada ketinggian pandang ideal operator. Hal ini bertujuan agar proses monitoring dapat dilakukan dengan cepat tanpa memerlukan alat bantu tambahan. Desain seperti ini sangat membantu terutama pada fasilitas produksi yang beroperasi 24 jam dan membutuhkan respons cepat ketika terjadi anomali sistem.

Selain itu, jalur wiring dirancang rapi menggunakan duct cable dan penomoran ferrule standar. Kerapian instalasi internal bukan hanya meningkatkan estetika, tetapi juga mempercepat proses troubleshooting. Teknisi dapat langsung mengidentifikasi jalur yang bermasalah tanpa harus membongkar keseluruhan instalasi.

Pentingnya Sistem Pendinginan di Dalam Enclosure

Suhu menjadi salah satu faktor yang sering diabaikan, padahal sangat berpengaruh terhadap umur komponen listrik. Beban arus tinggi dapat menimbulkan panas berlebih, terutama pada busbar dan perangkat proteksi. Oleh karena itu, sistem ventilasi dan pendinginan wajib diperhitungkan sejak tahap desain.

Beberapa metode yang umum digunakan antara lain:

• Ventilasi kisi udara alami
• Exhaust fan industri
• Filter udara anti debu
• Air conditioner khusus panel

Pemilihan metode pendinginan disesuaikan dengan lokasi penempatan dan kepadatan komponen di dalamnya. Lingkungan berdebu atau bersuhu tinggi biasanya membutuhkan sistem pendingin aktif agar temperatur tetap stabil.

Dengan suhu yang terjaga, performa perangkat akan lebih optimal dan risiko kegagalan fungsi dapat ditekan secara signifikan.

Integrasi dengan Sistem Otomasi & Digital Monitoring

Perkembangan teknologi industri 4.0 mendorong integrasi panel listrik dengan sistem otomasi dan digitalisasi. Saat ini banyak instalasi yang sudah terhubung dengan PLC, SCADA, maupun Building Management System (BMS).

Melalui integrasi tersebut, operator dapat:

• Memantau konsumsi daya secara real-time
• Mengontrol peralatan dari ruang kontrol
• Mendapatkan alarm gangguan otomatis
• Melakukan pencatatan histori beban

Digital monitoring membantu perusahaan melakukan efisiensi energi sekaligus predictive maintenance. Data yang terkumpul dapat dianalisis untuk mengetahui pola pemakaian listrik serta mendeteksi potensi gangguan sebelum terjadi kerusakan besar.

Implementasi teknologi ini menjadi nilai tambah signifikan bagi fasilitas industri modern yang menuntut keandalan tinggi dan efisiensi operasional.

Faktor Keselamatan Kerja (Electrical Safety)

Keselamatan kerja menjadi prioritas utama dalam setiap instalasi tenaga listrik. Risiko seperti arc flash, korsleting, maupun sengatan listrik harus diminimalkan melalui desain dan prosedur yang tepat.

Beberapa fitur keselamatan yang umum diterapkan meliputi:

• Sistem grounding terintegrasi
• Door interlock mekanis
• Label peringatan bahaya
• Penutup busbar akrilik
• Emergency stop system

Selain fitur fisik, prosedur kerja juga harus mengikuti standar K3 listrik. Penggunaan APD, prosedur lockout-tagout, serta inspeksi berkala menjadi bagian penting dalam menjaga lingkungan kerja tetap aman.

Dengan penerapan sistem keselamatan yang baik, potensi kecelakaan dapat ditekan sekaligus meningkatkan kepercayaan terhadap instalasi yang digunakan.

Dukungan Layanan Purna Jual

Aspek yang tidak kalah penting adalah dukungan after-sales service. Instalasi listrik industri merupakan investasi jangka panjang yang membutuhkan pendampingan teknis berkelanjutan.

Layanan purna jual biasanya mencakup:

• Garansi produk & fabrikasi
• Bantuan commissioning
• Training operator
• Ketersediaan spare part
• Layanan troubleshooting

Dengan adanya dukungan teknis, pengguna tidak perlu khawatir apabila terjadi kendala di kemudian hari. Sistem dapat segera ditangani oleh tenaga profesional yang memahami desain dan konfigurasi awal instalasi.

FAQ (Frequently Asked Questions)

Kesimpulan

Panel free standing merupakan solusi panel listrik industri dengan desain berdiri kokoh, kapasitas besar, serta fleksibilitas tinggi. Fungsinya tidak hanya sebagai distribusi daya, tetapi juga proteksi dan kontrol sistem kelistrikan.

Dengan material berkualitas, standar produksi ketat, serta perencanaan engineering yang tepat, panel free standing mampu memberikan performa maksimal dan keamanan jangka panjang.

Bagi Anda yang membutuhkan pembuatan panel listrik profesional, CV. Kanar Angkasa Electrical siap menjadi partner terpercaya. Didukung tim engineering berpengalaman, workshop fabrikasi lengkap, serta standar produksi industri, setiap panel diproduksi presisi sesuai kebutuhan proyek.

Kunjungi website resmi:
👉 https://kae.co.id

Dapatkan konsultasi teknis, desain custom, hingga penawaran terbaik untuk kebutuhan panel free standing Anda.
