Multimeter: Fungsi, Jenis, dan Penggunaannya

Multimeter merupakan alat ukur listrik yang digunakan untuk memeriksa berbagai parameter kelistrikan, seperti tegangan, arus, dan resistansi. Dalam pekerjaan instalasi, pemeliharaan, dan troubleshooting, alat ini membantu teknisi memperoleh informasi mengenai kondisi rangkaian sebelum menentukan tindakan perbaikan.

Penggunaan multimeter tidak terbatas pada instalasi listrik rumah. Pada lingkungan industri, alat ini juga digunakan untuk memeriksa rangkaian kontrol, sumber tegangan, kontinuitas kabel, dan komponen tertentu pada panel listrik. Namun, pemilihan alat harus disesuaikan dengan parameter yang diukur, karakteristik sinyal, serta kategori keselamatan instalasi.

Bagi perusahaan yang mengelola sistem distribusi daya, pemahaman tentang multimeter juga membantu membedakan kebutuhan pengukuran manual dengan sistem monitoring permanen pada panel listrik. Keduanya memiliki fungsi yang berbeda, tetapi dapat saling mendukung dalam kegiatan pemeliharaan.

---

---

---

Apa Itu Multimeter ?

Multimeter adalah instrumen pengukuran yang menggabungkan beberapa fungsi pengukuran listrik dalam satu perangkat. Parameter yang umum tersedia meliputi tegangan AC dan DC, resistansi, serta kontinuitas. Bergantung pada modelnya, multimeter juga dapat mengukur arus, kapasitansi, frekuensi, suhu, dan parameter lainnya.

Multimeter bekerja dengan mendeteksi besaran listrik melalui terminal dan rangkaian pengukuran internal. Hasilnya ditampilkan pada layar digital atau skala analog sesuai jenis instrumen yang digunakan.

Perbedaan Multimeter Analog dan Digital

Multimeter analog menampilkan hasil melalui jarum yang bergerak pada skala. Pergerakan jarum dapat membantu pengguna mengamati perubahan nilai secara visual, tetapi pembacaan memerlukan ketelitian untuk menghindari kesalahan paralaks.

Multimeter digital menampilkan angka pada layar sehingga hasil pengukuran umumnya lebih mudah dibaca. Banyak model menyediakan fitur tambahan, seperti auto-ranging, pengujian kontinuitas dengan bunyi, dan pengukuran True RMS.

Pilihan terbaik bergantung pada kebutuhan pekerjaan, akurasi yang diperlukan, fitur keselamatan, serta kondisi lingkungan penggunaan.

---

Fungsi Multimeter dalam Pemeriksaan Kelistrikan

Multimeter mendukung berbagai pekerjaan pemeriksaan dan diagnosis kelistrikan. Fungsi yang tersedia bergantung pada spesifikasi alat.

1. Mengukur Tegangan AC dan DC

Pengukuran tegangan membantu teknisi memeriksa beda potensial antara dua titik pada rangkaian. Tegangan AC umum dijumpai pada sistem distribusi listrik, sedangkan tegangan DC digunakan antara lain pada baterai dan rangkaian kontrol tertentu.

Sebelum melakukan pengukuran, pengguna harus memilih mode, rentang, terminal, dan kategori keselamatan yang sesuai dengan kondisi rangkaian.

2. Mengukur Resistansi dan Kontinuitas

Mode resistansi digunakan untuk mengukur hambatan listrik suatu komponen atau rangkaian. Sementara itu, pengujian kontinuitas membantu memeriksa apakah terdapat jalur listrik yang tersambung.

Pengukuran resistansi dan kontinuitas pada umumnya dilakukan pada rangkaian yang sudah tidak bertegangan dan telah dipastikan aman. Mengukur resistansi pada rangkaian aktif dapat merusak alat dan membahayakan pengguna.

3. Mengukur Arus Listrik

Multimeter yang mendukung pengukuran arus dapat digunakan untuk mengukur arus sesuai batas dan spesifikasi instrumennya. Pada banyak multimeter, pengukuran arus memerlukan pemindahan kabel probe ke terminal khusus dan pemasangan alat secara seri dengan rangkaian.

Kesalahan terminal atau metode pengukuran dapat menyebabkan hubungan singkat. Untuk pemeriksaan arus pada konduktor tanpa memutus rangkaian, tang ampere atau clamp meter dapat menjadi pilihan yang lebih sesuai apabila spesifikasinya mendukung.

4. Membantu Troubleshooting Panel Listrik

Dalam pemeliharaan panel listrik, multimeter dapat membantu memeriksa sumber tegangan, rangkaian kontrol, kontinuitas kabel, dan komponen tertentu sesuai prosedur kerja.

Meski demikian, multimeter bukan pengganti seluruh perangkat pengujian. Pemeriksaan isolasi, misalnya, memerlukan alat ukur isolasi yang sesuai. Diagnosis gangguan juga perlu mempertimbangkan diagram rangkaian, kondisi beban, dan prosedur keselamatan.

---

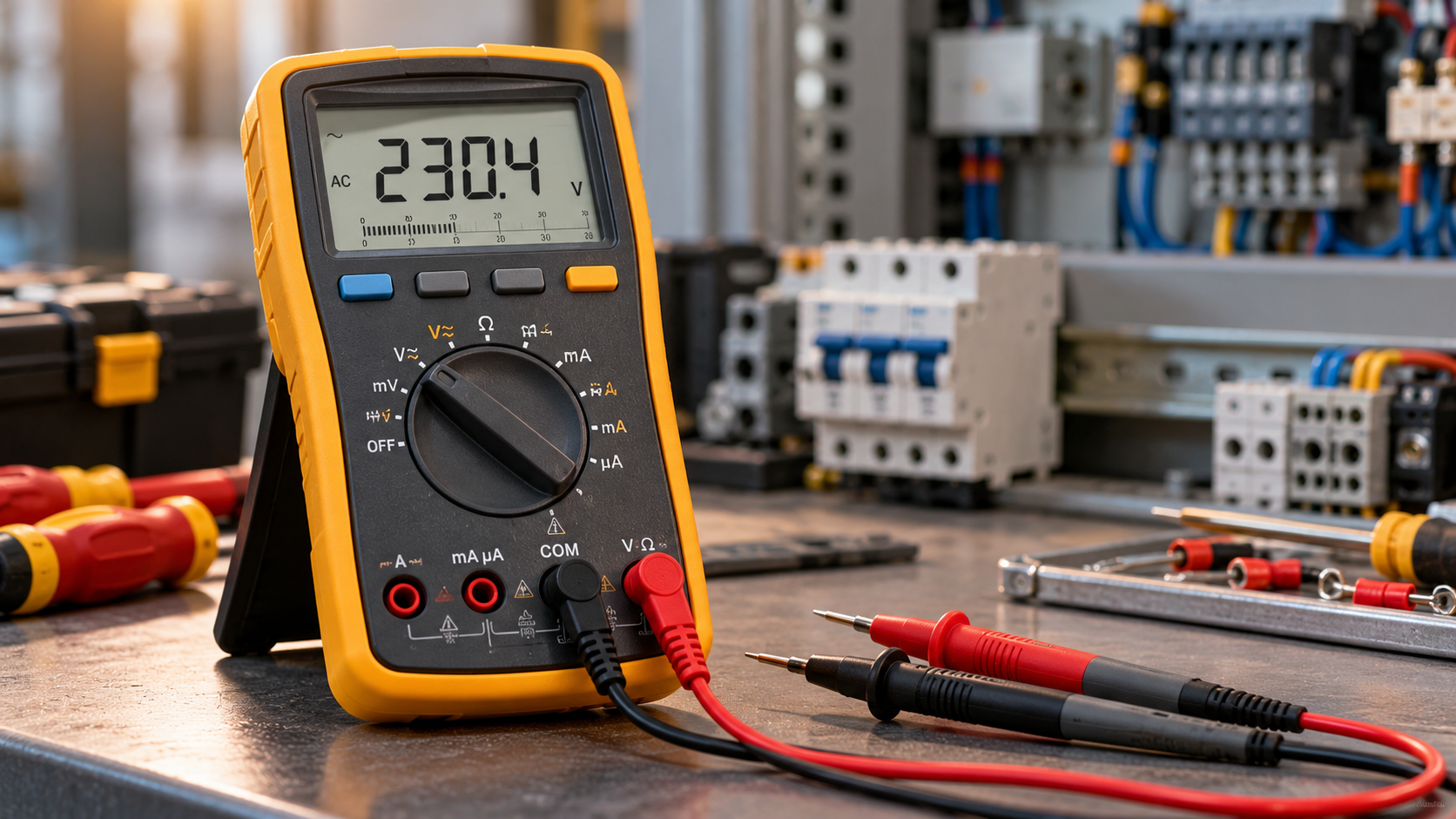

Jenis Multimeter dan Karakteristiknya

Multimeter Digital untuk Pemeriksaan Umum

Multimeter digital cocok untuk banyak pekerjaan pengukuran sehari-hari karena hasilnya mudah dibaca. Pemilihan model sebaiknya mempertimbangkan akurasi, resolusi, rentang ukur, ketahanan, dan kelengkapan fungsi.

Multimeter Analog untuk Pengamatan Perubahan Nilai

Multimeter analog masih dapat berguna pada aplikasi tertentu yang membutuhkan pengamatan visual terhadap perubahan nilai. Namun, pembacaan skala dan karakteristik instrumen perlu dipahami agar hasilnya tidak disalahartikan.

True RMS, Auto-Ranging, dan Fitur Keselamatan

Fitur auto-ranging membantu memilih rentang pengukuran secara otomatis. True RMS memungkinkan pengukuran nilai efektif AC secara lebih akurat pada bentuk gelombang tertentu, selama sinyal berada dalam batas spesifikasi alat.

Untuk pekerjaan industri, perhatikan pula rating CAT, batas tegangan, proteksi input, kondisi probe, dan kesesuaian instrumen dengan lingkungan pengukuran. Rating CAT bukan sekadar indikator kualitas, melainkan bagian dari penilaian keselamatan berdasarkan lokasi dan karakteristik rangkaian.

---

Cara Memilih Multimeter untuk Kebutuhan Industri

Sebelum memilih multimeter, tentukan terlebih dahulu pekerjaan yang akan dilakukan. Teknisi yang banyak memeriksa rangkaian kontrol mungkin membutuhkan fitur berbeda dari personel yang mengukur parameter pada sistem distribusi daya.

Beberapa pertimbangan penting meliputi:

• Rentang ukur: pastikan kemampuan alat sesuai dengan tegangan, arus, dan parameter yang akan diperiksa.
• Akurasi dan resolusi: sesuaikan dengan toleransi pengukuran yang dibutuhkan.
• Rating keselamatan: pilih kategori CAT dan batas tegangan yang sesuai dengan titik pengukuran.
• Fitur tambahan: pertimbangkan True RMS, auto-ranging, pengujian kontinuitas, atau fungsi lain yang benar-benar dibutuhkan.
• Kondisi lingkungan: evaluasi ketahanan fisik, kemudahan penggunaan, serta kebutuhan pemeriksaan dan kalibrasi.

Pemilihan instrumen sebaiknya mengikuti prosedur perusahaan dan dilakukan oleh personel yang kompeten.

---

Cara Menggunakan Multimeter dengan Aman

Sebelum digunakan, periksa kondisi fisik alat, kabel probe, isolasi, dan terminal. Pastikan tidak ada kerusakan serta instrumen memiliki spesifikasi yang sesuai dengan pekerjaan.

Selanjutnya, pilih mode pengukuran dan terminal yang benar. Jangan mengukur tegangan ketika kabel masih terpasang pada terminal arus. Untuk pengukuran resistansi atau kontinuitas, pastikan rangkaian telah diisolasi dari sumber energi, tidak bertegangan, dan kondisi aman sudah diverifikasi sesuai prosedur.

Pengukuran pada panel distribusi bertegangan memiliki risiko sengatan listrik dan busur listrik. Pekerjaan tersebut harus mengikuti prosedur keselamatan, menggunakan alat pelindung diri yang sesuai, serta dilakukan oleh personel kompeten. Jika tidak memiliki pelatihan atau kewenangan yang diperlukan, jangan melakukan pengukuran sendiri.

---

Multimeter dan Monitoring pada Panel Listrik Industri

Multimeter portabel digunakan untuk pemeriksaan pada titik tertentu sesuai kebutuhan. Sementara itu, multifunction power meter dapat dipasang pada panel untuk memantau parameter seperti tegangan, arus, daya aktif, faktor daya, frekuensi, dan energi listrik, bergantung pada fitur perangkat.

Perbedaan utamanya terletak pada tujuan penggunaan. Multimeter membantu pemeriksaan dan troubleshooting secara langsung, sedangkan power meter mendukung pemantauan parameter secara lebih berkelanjutan. Jika diintegrasikan dengan sistem yang sesuai, data monitoring juga dapat digunakan untuk analisis energi atau pemantauan jarak jauh.

Dalam perencanaan panel listrik industri, kebutuhan pengukuran sebaiknya ditentukan berdasarkan fungsi panel, karakteristik beban, kebutuhan operasional, dan sistem monitoring yang diinginkan.

---

Mengapa Mempertimbangkan Solusi Panel Listrik dari KAE ?

CV. Kanar Angkasa Electrical (KAE) bergerak di bidang pembuatan panel listrik dan menjadi pilihan yang dapat dipertimbangkan untuk mendiskusikan kebutuhan sistem kelistrikan industri.

Ketika merencanakan panel distribusi atau panel kontrol, penting untuk menentukan sejak awal parameter yang perlu dipantau, perangkat ukur yang dibutuhkan, serta apakah data harus tersedia secara lokal atau terhubung dengan sistem monitoring.

Konsultasi kebutuhan dapat membantu memperjelas spesifikasi panel dan perangkat pendukung yang relevan. Untuk informasi lebih lanjut, kunjungi website resmi KAE dan sampaikan kebutuhan aplikasi, jenis panel, karakteristik beban, serta kebutuhan monitoring yang diharapkan.

---

FAQ

---

Kesimpulan

Multimeter merupakan alat penting untuk pemeriksaan dan troubleshooting kelistrikan. Pemilihan instrumen harus mempertimbangkan parameter yang diukur, akurasi, rentang ukur, fitur, serta rating keselamatan.

Pada lingkungan industri, multimeter portabel dan power meter memiliki fungsi yang berbeda. Memahami perbedaan tersebut membantu perusahaan menentukan kebutuhan pengukuran maupun monitoring panel secara lebih tepat.
