Jenis Kapasitor Paling Umum Digunakan Fungsi, Keunggulan, dan Cara Menentukan Pilihan Terbaik

Kapasitor merupakan salah satu komponen penting dalam dunia kelistrikan dan elektronika. Hampir semua perangkat listrik modern memanfaatkan komponen ini untuk menjaga kestabilan arus, menyimpan energi listrik sementara, hingga meningkatkan efisiensi sistem. Oleh karena itu, memahami jenis kapasitor menjadi pengetahuan dasar yang sangat penting bagi teknisi, engineer, maupun pelaku industri kelistrikan.

Dalam berbagai aplikasi, kapasitor digunakan pada panel listrik, power supply, perangkat elektronik, hingga instalasi industri skala besar. Setiap tipe memiliki karakteristik yang berbeda, mulai dari bahan dielektrik, kapasitas penyimpanan muatan, hingga ketahanan terhadap suhu dan tegangan.

Melalui artikel ini, Anda akan mempelajari berbagai jenis kapasitor yang paling umum digunakan, fungsi masing-masing, serta bagaimana menentukan pilihan terbaik sesuai kebutuhan sistem listrik.

Galeri

Pengertian Kapasitor dalam Sistem Elektronika dan Kelistrikan

Apa Itu Kapasitor

Kapasitor adalah komponen elektronik yang berfungsi untuk menyimpan muatan listrik dalam waktu tertentu. Komponen ini terdiri dari dua pelat konduktor yang dipisahkan oleh bahan isolator yang disebut dielektrik.

Ketika tegangan diberikan pada kedua pelat tersebut, muatan listrik akan tersimpan sementara sebelum dilepaskan kembali ke rangkaian. Mekanisme inilah yang membuat kapasitor sangat berguna dalam berbagai aplikasi kelistrikan.

Dalam praktiknya, berbagai jenis kapasitor dikembangkan untuk memenuhi kebutuhan rangkaian yang berbeda, baik untuk perangkat elektronik kecil maupun sistem listrik industri.

Fungsi Utama Kapasitor pada Rangkaian Listrik

Beberapa fungsi utama kapasitor dalam sistem listrik antara lain:

• Menyimpan energi listrik sementara
• Menstabilkan tegangan pada rangkaian
• Menghaluskan arus pada power supply
• Mengurangi gangguan sinyal pada rangkaian elektronik
• Membantu proses start pada motor listrik

Karena fungsinya yang sangat penting, pemilihan komponen ini harus dilakukan dengan tepat sesuai karakteristik rangkaian.

Peran Kapasitor dalam Menyimpan dan Mengatur Energi Listrik

Kapasitor mampu menyimpan energi listrik dalam bentuk medan listrik di antara dua pelatnya. Energi ini dapat dilepaskan kembali ketika dibutuhkan oleh rangkaian.

Pada sistem industri, komponen ini sering digunakan untuk membantu menjaga kestabilan tegangan serta meningkatkan efisiensi penggunaan energi listrik.

Prinsip Kerja Kapasitor yang Perlu Dipahami

Cara Kapasitor Menyimpan Muatan Listrik

Ketika sebuah kapasitor dihubungkan dengan sumber tegangan, elektron akan bergerak menuju salah satu pelat konduktor. Hal ini menyebabkan pelat tersebut bermuatan negatif, sementara pelat lainnya bermuatan positif.

Muatan listrik akan tersimpan hingga mencapai kapasitas maksimum dari komponen tersebut. Setelah itu, energi dapat dilepaskan kembali ke rangkaian sesuai kebutuhan.

Hubungan Kapasitansi, Tegangan, dan Muatan

Kapasitansi adalah kemampuan suatu kapasitor untuk menyimpan muatan listrik. Nilai kapasitansi biasanya diukur dalam satuan Farad (F).

Hubungan antara muatan, tegangan, dan kapasitansi dapat dijelaskan melalui rumus dasar:

Q = C × V

Keterangan:

• Q = Muatan listrik
• C = Kapasitansi
• V = Tegangan

Semakin besar nilai kapasitansi, semakin besar pula energi yang dapat disimpan.

Faktor yang Mempengaruhi Nilai Kapasitansi

Beberapa faktor yang mempengaruhi kapasitas penyimpanan energi antara lain:

• Luas permukaan pelat konduktor
• Jarak antar pelat
• Jenis bahan dielektrik
• Suhu lingkungan

Karena itulah banyak jenis kapasitor yang dibuat dengan material berbeda untuk menghasilkan karakteristik yang sesuai dengan kebutuhan aplikasi tertentu.

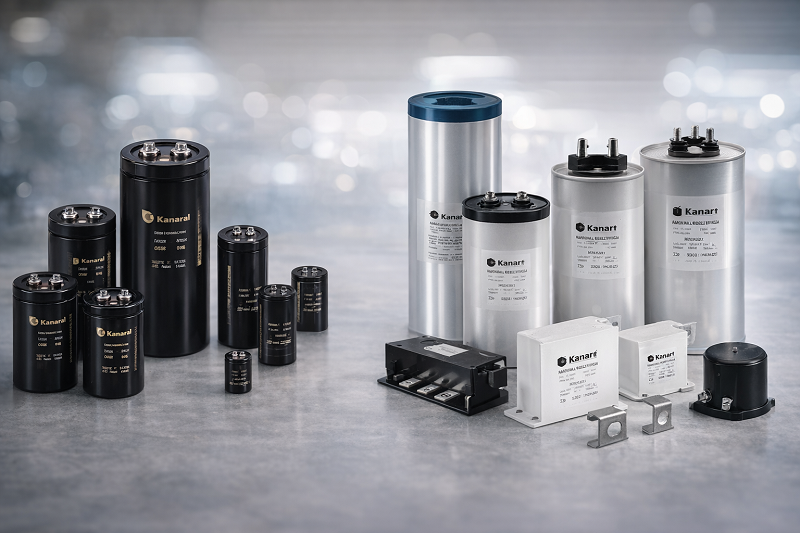

Jenis Kapasitor yang Paling Umum Digunakan

Dalam dunia elektronika dan kelistrikan, terdapat berbagai jenis kapasitor yang sering digunakan. Setiap tipe memiliki fungsi dan karakteristik berbeda.

Kapasitor Elektrolit

Kapasitor elektrolit merupakan salah satu tipe yang paling banyak digunakan dalam rangkaian elektronik. Kapasitor ini memiliki nilai kapasitansi yang besar sehingga cocok untuk aplikasi power supply.

Karakteristik utamanya antara lain:

• Kapasitansi tinggi
• Memiliki polaritas positif dan negatif
• Umumnya digunakan pada rangkaian DC

Kapasitor elektrolit sering ditemukan pada perangkat seperti amplifier, televisi, dan power supply industri.

Kapasitor Keramik

Kapasitor keramik memiliki ukuran kecil dan stabilitas yang cukup baik. Komponen ini biasanya digunakan pada rangkaian frekuensi tinggi.

Keunggulannya antara lain:

• Ukuran sangat kecil
• Stabil pada frekuensi tinggi
• Tidak memiliki polaritas

Jenis ini banyak digunakan pada perangkat elektronik seperti motherboard, smartphone, dan perangkat komunikasi.

Kapasitor Film

Kapasitor film menggunakan bahan plastik tipis sebagai dielektrik. Komponen ini memiliki stabilitas tinggi dan umur pakai yang panjang.

Kelebihan kapasitor film:

• Stabil terhadap perubahan suhu
• Memiliki toleransi rendah
• Cocok untuk aplikasi audio dan industri

Kapasitor ini sering digunakan dalam sistem kontrol industri maupun perangkat audio.

Kapasitor Tantalum

Kapasitor tantalum dikenal karena ukurannya yang kecil namun memiliki nilai kapasitansi cukup tinggi.

Ciri khasnya meliputi:

• Stabilitas yang baik
• Ukuran kecil
• Umur pakai relatif panjang

Komponen ini biasanya digunakan pada perangkat elektronik modern yang membutuhkan ukuran komponen kecil.

Kapasitor Mika

Kapasitor mika menggunakan bahan mineral alami sebagai dielektrik. Kapasitor ini dikenal memiliki kestabilan yang sangat baik.

Keunggulan utamanya:

• Presisi tinggi
• Stabil terhadap suhu
• Cocok untuk rangkaian RF

Biasanya digunakan pada perangkat komunikasi dan peralatan radio.

Kapasitor Variabel

Kapasitor variabel memungkinkan pengguna untuk mengubah nilai kapasitansi secara manual.

Penggunaannya biasanya ditemukan pada:

• Radio analog
• Tuner frekuensi
• Perangkat komunikasi tertentu

Dengan kemampuan pengaturan tersebut, kapasitor ini sangat berguna dalam pengaturan frekuensi.

Perbedaan Karakteristik Setiap Kapasitor

Memahami perbedaan karakteristik sangat penting sebelum menentukan komponen yang akan digunakan dalam sistem listrik.

Perbedaan Bahan Dielektrik

Setiap jenis kapasitor menggunakan bahan isolator yang berbeda. Bahan ini sangat mempengaruhi kinerja komponen dalam menyimpan energi listrik.

Contohnya:

• Keramik
• Plastik film
• Elektrolit
• Mika

Material tersebut menentukan stabilitas dan ketahanan terhadap tegangan.

Perbedaan Kapasitansi dan Tegangan Kerja

Setiap kapasitor memiliki batas maksimum tegangan yang dapat diterima. Jika tegangan melebihi batas tersebut, komponen dapat mengalami kerusakan.

Oleh karena itu, pemilihan nilai kapasitansi dan tegangan kerja harus disesuaikan dengan kebutuhan rangkaian.

Perbedaan Stabilitas dan Ketahanan Suhu

Beberapa kapasitor dirancang untuk bekerja pada suhu tinggi. Hal ini sangat penting dalam aplikasi industri yang memiliki kondisi lingkungan ekstrem.

Fungsi Kapasitor dalam Berbagai Aplikasi

Kapasitor pada Perangkat Elektronik

Dalam perangkat elektronik, kapasitor berfungsi untuk:

• Menstabilkan tegangan
• Menyaring noise sinyal
• Mengatur frekuensi

Komponen ini hampir selalu ditemukan pada papan rangkaian elektronik.

Kapasitor dalam Sistem Power Supply

Power supply membutuhkan kapasitor untuk mengubah arus AC menjadi DC yang stabil.

Tanpa komponen ini, tegangan output dapat menjadi tidak stabil dan berpotensi merusak perangkat elektronik.

Kapasitor pada Motor Listrik

Motor listrik satu fasa sering menggunakan kapasitor sebagai komponen bantu untuk memulai putaran motor.

Dalam aplikasi ini, jenis kapasitor yang digunakan biasanya memiliki nilai kapasitansi besar.

Kapasitor untuk Koreksi Faktor Daya

Dalam instalasi listrik industri, kapasitor digunakan untuk meningkatkan faktor daya.

Penggunaan bank kapasitor dapat membantu mengurangi pemborosan energi dan meningkatkan efisiensi sistem listrik.

Cara Menentukan Kapasitor yang Tepat

Menyesuaikan Nilai Kapasitansi

Langkah pertama adalah menentukan nilai kapasitansi yang sesuai dengan kebutuhan rangkaian.

Nilai ini biasanya sudah ditentukan dalam desain sistem elektronik atau listrik.

Memperhatikan Tegangan Kerja

Pastikan kapasitor memiliki rating tegangan lebih tinggi dari tegangan rangkaian untuk menghindari kerusakan.

Memilih Tipe Sesuai Aplikasi

Setiap jenis kapasitor memiliki karakteristik yang berbeda sehingga penggunaannya harus disesuaikan dengan kebutuhan sistem.

Misalnya:

• Keramik untuk frekuensi tinggi
• Elektrolit untuk power supply
• Film untuk aplikasi industri

Mempertimbangkan Ukuran dan Umur Pakai

Dalam instalasi industri, umur pakai komponen sangat penting untuk mengurangi biaya perawatan.

Karena itu, kapasitor dengan kualitas tinggi lebih direkomendasikan.

Peran Kapasitor dalam Sistem Panel Listrik Industri

Dalam dunia industri, kapasitor memiliki peran penting dalam menjaga kestabilan sistem kelistrikan.

Panel listrik modern sering menggunakan berbagai komponen pendukung untuk memastikan distribusi energi berjalan dengan aman dan efisien. Kapasitor menjadi salah satu komponen yang membantu menjaga kualitas daya listrik dalam sistem tersebut.

Pada beberapa aplikasi, komponen ini digunakan dalam sistem koreksi faktor daya yang bertujuan untuk meningkatkan efisiensi penggunaan energi listrik. Dengan faktor daya yang lebih baik, konsumsi energi dapat ditekan sehingga biaya operasional menjadi lebih efisien.

Perusahaan seperti CV. Kanar Angkasa Electrical yang bergerak di bidang pembuatan panel listrik memahami pentingnya pemilihan komponen berkualitas dalam setiap sistem kelistrikan. Pemilihan komponen yang tepat akan mempengaruhi kinerja panel listrik secara keseluruhan.

Melalui pengalaman dalam perancangan dan pembuatan panel listrik industri, tim teknis memastikan setiap komponen yang digunakan telah sesuai dengan standar keamanan dan kebutuhan sistem.

Informasi lebih lengkap mengenai solusi panel listrik industri dapat ditemukan melalui website resmi perusahaan di https://kae.co.id.

Tips Menggunakan Kapasitor agar Lebih Awet

Menghindari Over Voltage

Tegangan yang melebihi batas maksimum dapat menyebabkan kerusakan pada kapasitor.

Memperhatikan Polaritas

Beberapa jenis kapasitor memiliki polaritas yang harus dipasang dengan benar agar tidak rusak.

Menjaga Suhu Operasional

Suhu tinggi dapat memperpendek umur pakai komponen elektronik.

Melakukan Pemeriksaan Berkala

Perawatan rutin sangat penting terutama dalam sistem kelistrikan industri yang bekerja secara terus menerus.

FAQ

Kesimpulan

Kapasitor merupakan komponen penting dalam berbagai sistem elektronik dan kelistrikan. Dengan memahami berbagai jenis kapasitor, teknisi maupun engineer dapat menentukan komponen yang paling sesuai untuk kebutuhan rangkaian.

Setiap tipe kapasitor memiliki karakteristik berbeda yang mempengaruhi kinerja sistem listrik secara keseluruhan. Oleh karena itu, pemilihan komponen harus dilakukan dengan mempertimbangkan nilai kapasitansi, tegangan kerja, serta kondisi operasional.

Dalam aplikasi industri seperti panel listrik, penggunaan komponen berkualitas sangat penting untuk menjaga keandalan sistem. Dengan desain dan perencanaan yang tepat, sistem kelistrikan dapat bekerja lebih efisien, aman, dan tahan lama.
