HMI vs SCADA: Perbedaan, Fungsi, dan Penggunaannya

Dalam dunia otomasi industri, istilah HMI dan SCADA sering digunakan secara bersamaan. Tidak sedikit engineer maupun pengambil keputusan proyek yang menganggap keduanya merupakan teknologi yang sama. Padahal, HMI dan SCADA memiliki fungsi, cakupan, serta kemampuan yang berbeda dalam sebuah sistem kontrol industri.

Memahami perbedaan HMI vs SCADA sangat penting karena pemilihan teknologi yang kurang tepat dapat menyebabkan pembengkakan biaya investasi, keterbatasan pengembangan sistem, hingga menurunnya efisiensi operasional di masa depan.

Artikel ini akan membahas secara lengkap pengertian HMI dan SCADA, perbedaan utama keduanya, hingga kapan masing-masing solusi sebaiknya digunakan dalam lingkungan industri modern.

Galeri Proyek Kami

Lihat galeri proyek lainnya

Apa Itu HMI ?

HMI atau Human Machine Interface merupakan antarmuka yang memungkinkan operator berinteraksi langsung dengan mesin, PLC, atau perangkat kontrol lainnya.

Secara sederhana, HMI adalah layar atau panel yang menampilkan informasi proses sekaligus memungkinkan operator melakukan pengaturan dan pengendalian mesin secara lokal.

Pada sebagian besar industri, HMI biasanya berupa touchscreen panel yang dipasang pada panel kontrol atau mesin produksi.

Fungsi Utama HMI

Beberapa fungsi utama HMI antara lain:

• Menampilkan status mesin secara real-time.
• Menampilkan parameter proses seperti suhu, tekanan, level, dan flow.
• Memudahkan operator melakukan start atau stop mesin.
• Mengubah setpoint operasional.
• Menampilkan alarm sederhana.
• Membantu proses troubleshooting di lapangan.

Komponen Utama HMI

Sebuah sistem HMI umumnya terdiri dari:

• Display atau touchscreen panel.
• Software visualisasi.
• Driver komunikasi industri.
• Koneksi komunikasi menuju PLC atau controller.

Contoh Penggunaan HMI

HMI banyak digunakan pada:

• Mesin packaging.
• Mesin filling.
• Conveyor system.
• Mesin injection molding.
• Water treatment skala kecil.
• Mesin produksi standalone.

Pada aplikasi tersebut, operator hanya membutuhkan akses terhadap satu mesin atau satu area produksi tertentu sehingga penggunaan HMI sudah sangat memadai.

Apa Itu SCADA ?

SCADA merupakan singkatan dari Supervisory Control and Data Acquisition.

Berbeda dengan HMI yang berfokus pada interaksi lokal antara operator dan mesin, SCADA dirancang untuk melakukan monitoring, pengawasan, pengumpulan data, serta pengendalian terhadap banyak perangkat secara terpusat.

SCADA dapat menghubungkan puluhan bahkan ribuan perangkat yang tersebar di berbagai lokasi dalam satu platform monitoring terpadu.

Fungsi Utama SCADA

Fungsi utama SCADA meliputi:

• Monitoring seluruh proses produksi secara terpusat.
• Pengumpulan data operasional secara otomatis.
• Penyimpanan data historis.
• Alarm management.
• Trend analysis.
• Reporting otomatis.
• Remote monitoring.
• Supervisory control terhadap berbagai sistem produksi.

Komponen Utama SCADA

Sistem SCADA umumnya terdiri dari:

• PLC atau RTU.
• Jaringan komunikasi industri.
• Server SCADA.
• Database historian.
• Workstation operator.
• Engineering station.
• Dashboard monitoring.

Contoh Implementasi SCADA

SCADA banyak digunakan pada:

• Pabrik manufaktur.
• Power plant.
• Oil and gas facility.
• Sistem distribusi listrik.
• Water treatment plant.
• Building management system.
• Industri petrokimia.
• Sistem distribusi air bersih.

Pada implementasi tersebut, kemampuan monitoring terpusat menjadi kebutuhan utama untuk meningkatkan efisiensi operasional dan pengambilan keputusan.

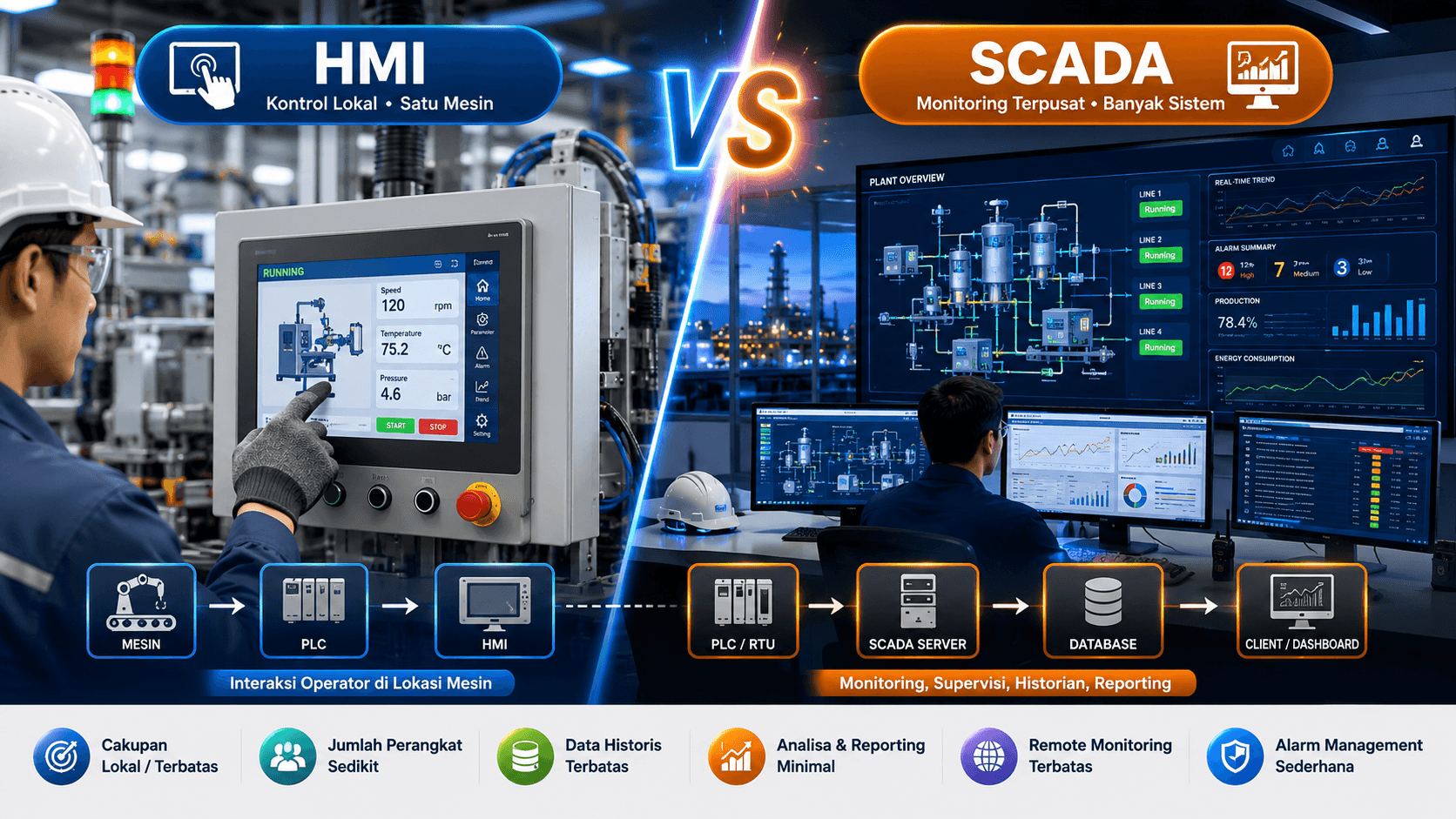

HMI vs SCADA: Apa Perbedaannya ?

Walaupun memiliki kemiripan dalam tampilan visual, HMI dan SCADA memiliki perbedaan mendasar.

1. Perbedaan Fungsi

HMI berfungsi sebagai media interaksi antara operator dan mesin.

SCADA berfungsi sebagai sistem supervisi yang memonitor dan mengendalikan keseluruhan proses produksi.

2. Perbedaan Cakupan Sistem

HMI biasanya hanya terhubung pada satu PLC atau satu mesin.

SCADA dapat terhubung dengan banyak PLC, RTU, maupun perangkat lapangan dalam satu jaringan industri.

3. Perbedaan Skalabilitas

HMI memiliki skalabilitas yang terbatas.

SCADA dapat dikembangkan sesuai kebutuhan ekspansi pabrik tanpa harus mengganti keseluruhan sistem.

4. Perbedaan Penyimpanan Data

Sebagian besar HMI hanya menyimpan data dalam jumlah terbatas.

SCADA memiliki database historian yang mampu menyimpan data bertahun-tahun untuk kebutuhan analisis maupun audit.

5. Perbedaan Kemampuan Alarm

Alarm pada HMI umumnya hanya digunakan untuk notifikasi lokal.

SCADA mampu mengirim alarm melalui email, SMS, maupun aplikasi mobile kepada personel terkait.

6. Perbedaan Remote Monitoring

HMI biasanya hanya dapat diakses dari lokasi mesin berada.

SCADA memungkinkan monitoring dari control room, kantor pusat, bahkan dari lokasi berbeda menggunakan jaringan yang aman.

7. Perbedaan Integrasi Sistem

HMI umumnya hanya berkomunikasi dengan PLC.

SCADA dapat terintegrasi dengan:

• ERP
• MES
• CMMS
• Energy Management System
• Building Management System
• Cloud Platform
• IoT Platform

Tabel Perbandingan HMI vs SCADA

Kapan Menggunakan HMI ?

HMI merupakan pilihan yang tepat apabila:

• Sistem hanya terdiri dari satu mesin.
• Tidak membutuhkan histori data jangka panjang.
• Tidak membutuhkan remote monitoring.
• Jumlah I/O relatif sedikit.
• Budget proyek terbatas.

Contoh aplikasi yang ideal menggunakan HMI:

• Mesin filling.
• Conveyor line.
• Mesin packaging.
• Mesin mixing.
• Kompresor industri.
• Boiler kecil.

Kapan Menggunakan SCADA ?

SCADA lebih sesuai digunakan apabila:

• Terdapat banyak mesin dalam satu fasilitas.
• Dibutuhkan histori data operasional.
• Dibutuhkan alarm management yang kompleks.
• Memerlukan remote monitoring.
• Dibutuhkan integrasi dengan sistem bisnis perusahaan.

Contoh implementasi SCADA:

• Pabrik manufaktur besar.
• Power generation.
• Sistem distribusi listrik.
• Pengolahan air bersih.
• Industri semen.
• Industri petrokimia.
• Industri makanan dan minuman.

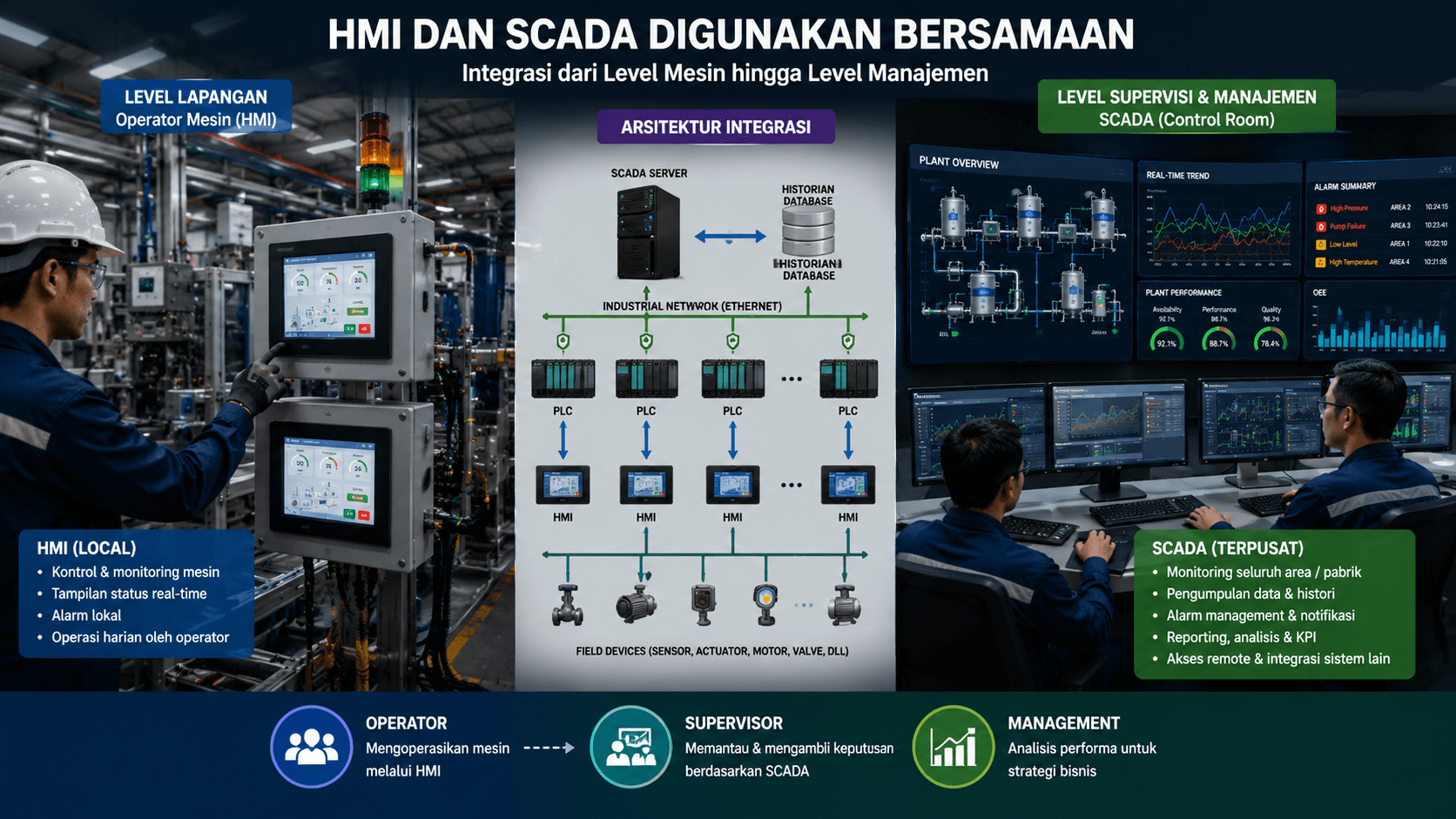

Bisakah HMI dan SCADA Digunakan Bersamaan ?

Jawabannya adalah ya.

Bahkan pada sebagian besar industri modern, HMI dan SCADA justru digunakan secara bersamaan karena keduanya saling melengkapi.

Arsitektur yang paling umum adalah:

PLC → HMI → SCADA Server → Database Historian → Dashboard Management

Pada skenario tersebut:

• Operator lapangan menggunakan HMI untuk mengoperasikan mesin.
• Supervisor menggunakan SCADA untuk memonitor keseluruhan produksi.
• Management menggunakan dashboard untuk analisis performa bisnis.

Pendekatan ini memberikan visibilitas menyeluruh mulai dari level mesin hingga level manajemen perusahaan.

Faktor yang Perlu Dipertimbangkan Sebelum Memilih

Sebelum menentukan penggunaan HMI maupun SCADA, terdapat beberapa faktor penting yang perlu dipertimbangkan.

Jumlah Mesin

Semakin banyak mesin yang digunakan, semakin besar kebutuhan terhadap sistem SCADA.

Jumlah Titik I/O

Jumlah I/O akan memengaruhi lisensi software, kebutuhan server, dan biaya implementasi.

Kebutuhan Histori Data

Jika perusahaan membutuhkan analisis OEE, predictive maintenance, maupun audit kualitas, maka SCADA menjadi kebutuhan penting.

Kebutuhan Remote Access

Fasilitas dengan banyak lokasi operasional biasanya membutuhkan kemampuan monitoring jarak jauh.

Budget Proyek

HMI memiliki biaya investasi yang lebih rendah dibandingkan SCADA.

Namun dalam jangka panjang, SCADA sering memberikan ROI yang lebih baik melalui peningkatan efisiensi operasional.

Rencana Ekspansi

Jika perusahaan memiliki rencana penambahan lini produksi, penggunaan SCADA sejak awal dapat mengurangi biaya migrasi sistem di masa depan.

FAQ

Kesimpulan

Perbandingan HMI vs SCADA sebenarnya bukan tentang menentukan teknologi mana yang lebih baik, melainkan teknologi mana yang paling sesuai dengan kebutuhan operasional perusahaan.

HMI berfokus pada interaksi antara operator dan mesin pada level lokal. Solusi ini ideal untuk aplikasi sederhana dengan jumlah perangkat terbatas dan kebutuhan visualisasi dasar.

Sebaliknya, SCADA dirancang untuk melakukan monitoring, pengumpulan data, dan pengendalian terpusat dalam skala besar. SCADA menjadi pilihan utama bagi industri yang membutuhkan histori data, analisis performa, alarm management, serta integrasi dengan sistem bisnis perusahaan.

Pada sebagian besar fasilitas industri modern, HMI dan SCADA tidak saling menggantikan, melainkan bekerja bersama untuk menciptakan sistem otomasi yang lebih efisien, aman, dan mudah dikembangkan di masa depan.

Pembahasan dalam artikel ini mengacu pada praktik implementasi otomasi industri modern serta referensi dari AVEVA mengenai perbedaan mendasar antara HMI dan SCADA.
