Earth Fault Relay dalam Panel Listrik Komponen Kecil dengan Dampak Besar

Dalam sistem kelistrikan modern, aspek keselamatan dan keandalan instalasi menjadi prioritas utama, terutama pada lingkungan industri, gedung komersial, hingga fasilitas publik. Gangguan listrik bukan hanya menyebabkan kerusakan peralatan, tetapi juga berpotensi menimbulkan bahaya serius seperti kebakaran dan sengatan listrik.

Salah satu jenis gangguan yang paling sering terjadi namun kerap luput dari perhatian adalah gangguan hubung tanah atau ground fault. Gangguan ini muncul ketika arus listrik mengalir keluar jalur normal menuju tanah akibat kebocoran isolasi, kerusakan kabel, atau kegagalan peralatan.

Di sinilah peran earth fault relay menjadi sangat vital. Meski berukuran relatif kecil dibanding komponen panel lainnya, perangkat ini memiliki fungsi proteksi besar dalam menjaga keamanan sistem.

Sebagai perusahaan panel maker profesional, CV. Kanar Angkasa Electrical menghadirkan sistem panel listrik yang telah dilengkapi proteksi gangguan tanah terintegrasi, memastikan instalasi pelanggan lebih aman, andal, dan sesuai standar industri.

Galeri

Pengertian Earth Fault Relay

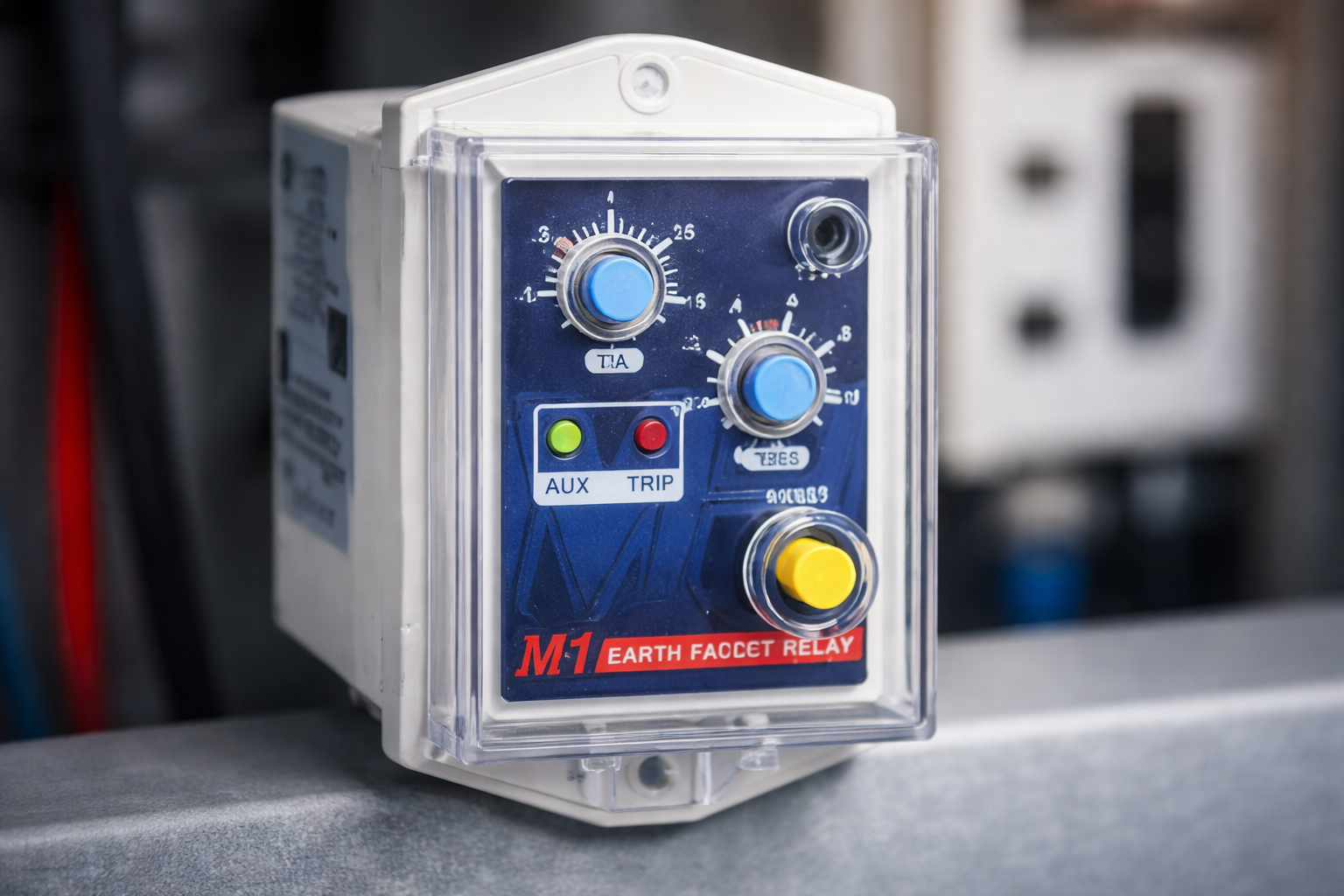

Earth fault relay adalah perangkat proteksi listrik yang berfungsi mendeteksi adanya arus bocor atau gangguan hubung tanah pada sistem kelistrikan. Ketika relay mendeteksi selisih arus yang tidak normal, sistem akan mengirim perintah trip ke circuit breaker untuk memutus aliran listrik.

Secara sederhana, perangkat ini bekerja sebagai “penjaga” yang memantau apakah arus listrik tetap berada di jalur semestinya.

Jika terjadi kebocoran sekecil apa pun menuju tanah, relay akan merespons dalam hitungan milidetik.

Fungsi ini sangat penting karena banyak gangguan tanah tidak langsung menyebabkan hubung singkat besar, tetapi cukup untuk merusak isolasi dan memicu kebakaran dalam jangka waktu tertentu.

Fungsi Earth Fault Relay dalam Panel Listrik

Penggunaan earth fault relay dalam panel listrik memiliki berbagai fungsi krusial, antara lain:

a. Proteksi Gangguan Hubung Tanah

Mendeteksi arus bocor yang tidak terdeteksi proteksi overcurrent biasa.

b. Mencegah Kerusakan Peralatan

Motor, trafo, dan genset lebih terlindungi dari kerusakan isolasi.

c. Mengurangi Risiko Kebakaran

Kebocoran arus adalah salah satu penyebab utama kebakaran listrik.

d. Melindungi Keselamatan Personel

Meminimalkan potensi sengatan listrik fatal.

e. Menjaga Kontinuitas Operasional

Sistem dapat trip selektif tanpa memadamkan seluruh jaringan.

Prinsip Kerja Earth Fault Relay

Prinsip kerja relay ini berbasis deteksi ketidakseimbangan arus.

Alur kerjanya:

1. Arus fasa dipantau oleh Current Transformer (CT).
2. Dalam kondisi normal, jumlah arus = 0 (balance).
3. Jika ada kebocoran ke tanah → muncul selisih arus.
4. CT mengirim sinyal ke relay.
5. Relay memerintahkan circuit breaker trip.

Proses ini terjadi sangat cepat, sehingga kerusakan dapat dicegah sebelum meluas.

Komponen Pendukung Sistem Proteksi Ground Fault

Agar sistem bekerja optimal, diperlukan beberapa komponen pendukung:

• Core Balance Current Transformer (CBCT)
• Protection relay unit
• Circuit breaker
• Sistem grounding
• Wiring panel

CV. Kanar Angkasa Electrical memastikan setiap panel dirancang dengan konfigurasi CT dan grounding yang presisi agar proteksi bekerja akurat.

Jenis-Jenis Earth Fault Relay

1. Non-Directional

Mendeteksi gangguan tanpa arah arus.

2. Directional

Menentukan arah gangguan, cocok untuk sistem paralel.

3. Restricted

Proteksi area spesifik seperti trafo.

4. Digital / Numerical

Berbasis mikroprosesor dengan setting fleksibel.

Pemilihan jenis sangat bergantung pada desain sistem distribusi.

Aplikasi dalam Berbagai Panel Listrik

Proteksi ini diaplikasikan pada:

• Panel LVMDP
• Panel MV Switchgear
• Panel genset
• Panel MCC
• Panel distribusi gedung

Setiap panel membutuhkan setting sensitivitas berbeda.

Keunggulan Menggunakan Earth Fault Relay

Beberapa keunggulan utama:

• Deteksi sangat sensitif
• Respon cepat
• Proteksi selektif
• Mengurangi downtime
• Memperpanjang umur peralatan

Karena itu, perangkat ini menjadi standar pada panel industri modern.

Dampak Jika Panel Tanpa Proteksi Ground Fault

Tanpa earth fault relay, risiko yang muncul:

• Kabel terbakar tanpa terdeteksi
• Kerusakan motor & trafo
• Trip mendadak seluruh sistem
• Sengatan listrik
• Kerugian produksi

Biaya kerusakan jauh lebih besar dibanding investasi proteksi.

Cara Memilih Earth Fault Relay yang Tepat

Beberapa faktor penting:

a. Kapasitas Sistem

Sesuaikan dengan rating arus.

b. Sensitivitas

Pilih pickup current yang tepat.

c. Time Delay

Untuk selektivitas proteksi.

d. Standar Internasional

IEC / ANSI compliance.

e. Brand & Kualitas

Menentukan keandalan jangka panjang.

CV. Kanar Angkasa Electrical membantu klien memilih spesifikasi paling sesuai kebutuhan lapangan.

Instalasi dan Setting

Tahapan instalasi meliputi:

1. Pemasangan CBCT
2. Pengkabelan ke relay
3. Integrasi ke breaker
4. Setting arus gangguan
5. Pengujian trip

Kesalahan setting dapat menyebabkan proteksi gagal bekerja atau malah sering trip.

Perawatan dan Pengujian Berkala

Maintenance penting untuk memastikan relay selalu siap.

Metode pengujian:

• Secondary injection test
• Primary injection test
• Trip test breaker
• Kalibrasi setting

Panel dari KAE dirancang agar mudah diuji dan dipelihara.

Integrasi dengan Sistem Panel Modern

Kini proteksi ground fault dapat terintegrasi dengan:

• SCADA monitoring
• HMI panel
• Alarm system
• IoT monitoring

Operator dapat memantau gangguan secara real-time.

Studi Kasus Gangguan Ground Fault

Contoh kasus di industri manufaktur:

Sebuah motor produksi mengalami kebocoran isolasi. Arus bocor kecil tidak terdeteksi MCB. Tanpa proteksi relay, kabel terbakar dan menghentikan produksi 2 hari.

Setelah dipasang sistem proteksi, gangguan serupa dapat dideteksi dini dan hanya memutus area terdampak.

Peran Panel Maker Profesional

Desain proteksi tidak bisa sembarangan.

Panel maker berpengalaman akan mempertimbangkan:

• Skema distribusi
• Sistem grounding
• Selektivitas proteksi
• Koordinasi relay

CV. Kanar Angkasa Electrical sebagai spesialis pembuatan panel listrik menyediakan:

• Panel LVMDP
• Panel ATS AMF
• Panel MV
• Panel MCC
• Custom protection panel

Seluruh sistem dirancang sesuai standar industri dan kebutuhan proyek.

Informasi lengkap dapat diakses melalui:
🌐 https://kae.co.id

Perkembangan Teknologi Proteksi Ground Fault di Era Industri Modern

Seiring berkembangnya teknologi kelistrikan, sistem proteksi juga mengalami transformasi signifikan. Jika dahulu perangkat proteksi bekerja secara elektromekanis dengan pengaturan terbatas, kini mayoritas industri telah beralih ke sistem digital berbasis mikroprosesor yang jauh lebih presisi dan fleksibel.

Perangkat proteksi modern memungkinkan pengaturan parameter yang sangat detail, mulai dari sensitivitas arus gangguan, kurva waktu trip, hingga koordinasi antar relay. Hal ini membuat sistem distribusi listrik menjadi lebih selektif, di mana hanya area terdampak yang diputus tanpa mengganggu jaringan utama secara keseluruhan.

Selain itu, kemampuan pencatatan data gangguan menjadi nilai tambah yang sangat penting. Setiap kejadian gangguan dapat terekam lengkap, termasuk waktu kejadian, besar arus, serta durasi gangguan. Data ini sangat berguna bagi tim maintenance untuk melakukan analisa penyebab kerusakan dan menyusun strategi pencegahan di masa depan.

Integrasi dengan sistem monitoring terpusat juga menjadi tren di berbagai sektor industri. Operator kini dapat memantau kondisi proteksi melalui layar HMI maupun komputer kontrol tanpa harus membuka panel secara langsung. Bahkan, pada beberapa fasilitas kritikal, sistem sudah dilengkapi notifikasi otomatis melalui jaringan internal maupun perangkat mobile.

Transformasi ini mendorong perubahan cara pandang industri terhadap sistem proteksi. Jika sebelumnya proteksi dianggap hanya sebagai komponen pelengkap, kini posisinya menjadi bagian strategis dalam menjaga keberlangsungan operasional.

Standar Keselamatan dan Regulasi Instalasi Proteksi

Penerapan sistem proteksi tidak lepas dari regulasi dan standar keselamatan yang berlaku, baik nasional maupun internasional. Standar seperti IEC, ANSI, hingga SPLN menjadi acuan dalam menentukan desain, spesifikasi, serta metode pengujian perangkat proteksi.

Penerapan standar ini bertujuan memastikan bahwa setiap instalasi memiliki tingkat keamanan yang seragam dan dapat diandalkan. Mulai dari pemilihan material panel, sistem pembumian, hingga pengujian fungsi proteksi harus mengikuti prosedur yang telah ditetapkan.

Di Indonesia, kepatuhan terhadap standar instalasi juga berkaitan erat dengan proses sertifikasi laik operasi. Instalasi yang tidak memenuhi persyaratan proteksi berpotensi tidak lolos inspeksi, sehingga tidak dapat dioperasikan secara resmi.

Karena itu, perencanaan sistem distribusi listrik tidak bisa dilakukan secara sembarangan. Dibutuhkan perhitungan teknis, simulasi gangguan, serta koordinasi proteksi yang matang agar seluruh perangkat dapat bekerja selaras saat terjadi gangguan.

Pentingnya Edukasi dan Pelatihan Operator Panel

Selain perangkat dan desain sistem, faktor manusia juga memegang peranan penting dalam keberhasilan proteksi listrik. Operator panel harus memahami cara kerja sistem, membaca indikasi gangguan, serta melakukan tindakan awal yang tepat.

Kurangnya pemahaman sering kali menyebabkan salah interpretasi terhadap sinyal gangguan. Dalam beberapa kasus, sistem proteksi justru dinonaktifkan karena dianggap mengganggu operasional, padahal tindakan tersebut sangat berbahaya.

Pelatihan rutin menjadi langkah penting agar tim operasional mampu:

• Membaca alarm dan indikator proteksi
• Memahami penyebab trip
• Melakukan reset dengan prosedur aman
• Berkoordinasi dengan tim teknis

Dengan kombinasi antara perangkat berkualitas, desain panel yang tepat, serta operator yang terlatih, sistem distribusi listrik akan memiliki tingkat keandalan yang jauh lebih tinggi.

FAQ – Pertanyaan yang Sering Diajukan

Kesimpulan

Dalam sistem distribusi listrik, earth fault relay terbukti menjadi komponen kecil dengan dampak sangat besar. Perangkat ini berperan penting dalam mendeteksi gangguan hubung tanah yang sering tidak terlihat namun berpotensi merusak instalasi dan membahayakan keselamatan.

Dengan proteksi yang cepat, akurat, dan selektif, risiko kebakaran, downtime, serta kerusakan peralatan dapat ditekan secara signifikan.

Karena itu, pemilihan desain panel dan sistem proteksi harus ditangani oleh profesional berpengalaman.

CV. Kanar Angkasa Electrical siap menjadi partner terpercaya dalam pembuatan panel listrik lengkap dengan sistem proteksi terbaik, dirancang sesuai kebutuhan industri modern.
